建築図面一式の並び｜表紙・図面目録から設備図まで

建物を建てるための図面は、どんな順番で並んでいるのでしょうか。

国の建物では、最初に表紙と図面の一覧（図面目録）などの書類が来ます。
そのあと、土地の図面、建物の図面、門や塀など建物のまわりの図面、建物の骨組み（構造）の図面の順に、全部で32種が並びます（建築工事設計図書作成基準 4.2）。

括弧の中は出典で、「4.2」などは、その基準の中の項目の番号です。
「同」は、すぐ前の出典と同じものを指します。

この並びは、国土交通省の「建築工事設計図書作成基準」が決めています。
図面の書き方をそろえて、仕事を効率よく進めるための決まりです（同 1.1）。

この基準は、国の建物の工事のために国土交通省が決めたものです（同 1.2）。
ふつうの家の図面一式が、この基準と同じ並びとは限りません。

電気や空調、水まわりなどの設備の図面は、この32種には入りません。
設備の図面には「建築設備工事設計図書作成基準」という別の基準があり、設備の工事ごとに別にまとめます（建築設備工事設計図書作成基準 4.1・4.2）。

建築図面一式とは何か

建築図面一式は、1つの工事のために作った図面と書類を、ひとまとめにしたものです。
「一式」は、ひとそろいという意味です（デジタル大辞泉「一式」）。

1つの建物を建てるには、図面が何枚も要ります。
建物の形・大きさ・材料を、1枚では表しきれないので、表すものごとに図面を分けて描くからです。

建築図面とは何か、なぜ要るのかは、「建築図面とは何か｜なぜ必要か・誰が使うか」の記事で解説しています。

下の絵は、図面一式を1つの束にしたイメージです。

上の絵のような図面一式は、設計をする人（設計者）が作ります。

設計は、設計者が自分の責任で設計図書を作ることです（建築士法 第2条第6項）。
設計図書は、工事のために必要な図面と仕様書をいいます（同）。

仕様書は、工事の内容や手順を説明した書面です（デジタル大辞泉「仕様書」）。
図面と仕様書の分担は、「設計図書とは｜図面と仕様書」の記事で解説しています。

この記事では、国土交通省の「建築工事設計図書作成基準」を「作成基準」と呼ぶことにしましょう。
作成基準には、32種の図面の名前を、並べる順に1行ずつ書いた表があります（作成基準 4.2）。

国の建物の工事では、新しく建てる工事や建て増す工事に共通して使う仕様書を、「標準仕様書」にまとめています（公共建築工事標準仕様書 1.1.1(1)）。
標準仕様書に書いてあることは、図面には書きません（作成基準 2.1(2)）。

特記仕様書は、その工事だけの決まりを文章で書いた書類です。
標準仕様書に無い材料や工事のしかたを使うときなどに、そのことを書きます（作成基準 2.1(2)）。

作成基準の中では、図面と特記仕様書を合わせて「図面等」と呼びます（作成基準 1.1）。
32種の表の名前も「図面等の順序、名称等」で、標準仕様書はこの表に入っていません（作成基準 4.2）。

この記事の図面一式は、この図面等をまとめたものです。
設計図書のうち、図面と特記仕様書が図面一式に入ります。

図面一式には、線で描いた図だけが入っていると思うかもしれません。
ところが国の工事の基準である作成基準の32種には、特記仕様書のような「書」や、仕上表のような「表」も入っています（作成基準 4.2）。

仕上表は、床や壁などの表面の材料をまとめた表です。

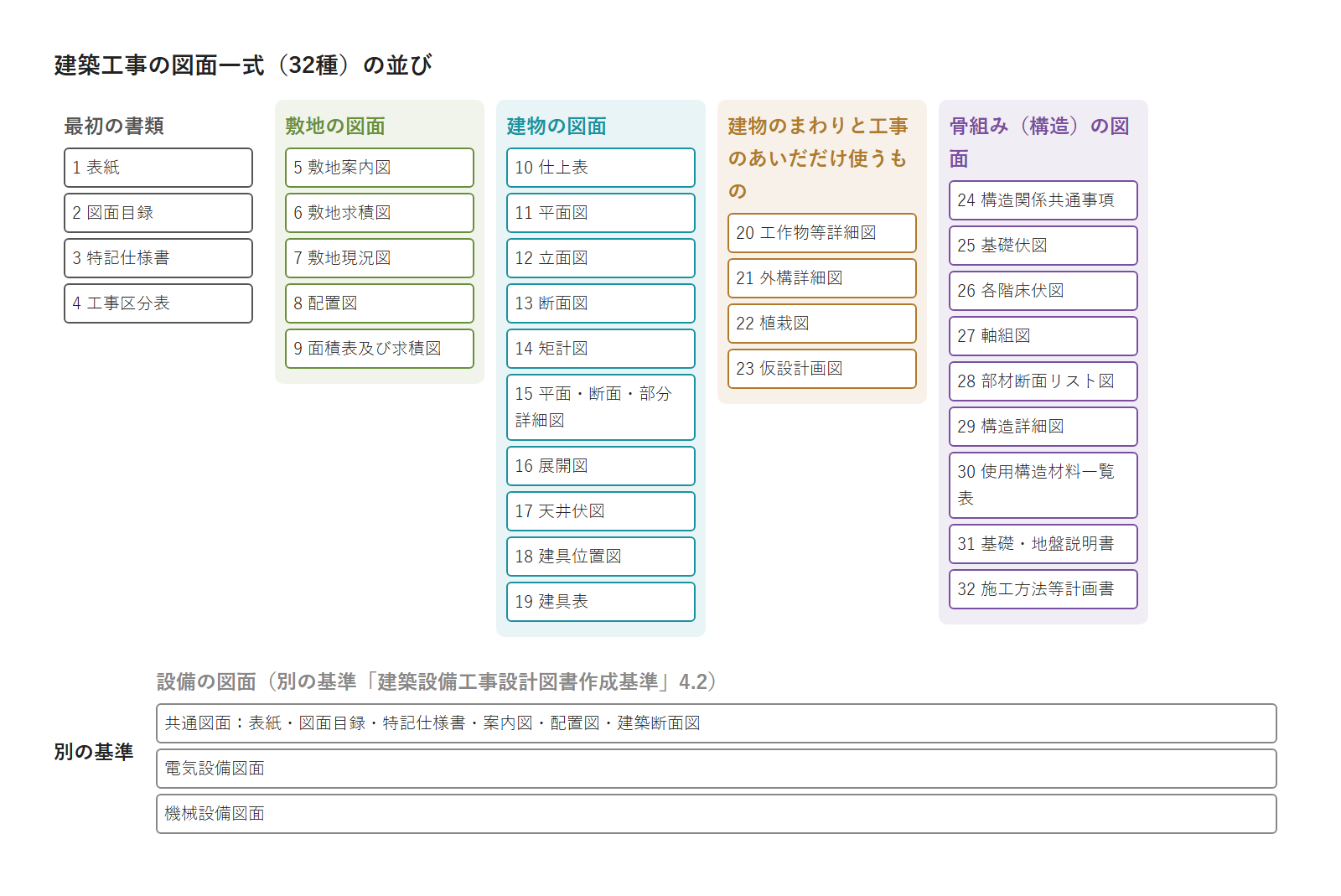

32種を並べると、下の説明図のようになります。
左の列の上の表紙から始まり、列を左から右へ、列の中は上から下へ読みます。

最後は、右の列のいちばん下の32です。
下の横長の枠は、32種に入らない設備の図面を表しています。

上の図の5つのまとまりは、編集部が付けた分け方です。
作成基準の32種の表そのものには、区切りがありません。

作成基準には、図面に書く事項や書き方の例をまとめた「建築工事設計図書作成基準の資料」が付いています。
この記事では、この資料を「作成基準の資料」と呼ぶことにしましょう。

4つ目のまとまりには、門や塀、植える木などの図面と、工事のあいだだけ置く囲いや出入口の図面が入ります（作成基準の資料 資料2(17)〜(19)）。

作成基準の図面は、コンピューターで作り、図面1枚を1つのデータのファイルにする決まりです（作成基準 2.2(1)）。
作成基準の資料の資料4は、そのファイルに付ける名前の例です。

ファイルの名前に入れる分類として、32種が3つに分けられています（作成基準の資料 資料4）。
1〜2が「共通」、3〜23が「意匠」、24〜32が「構造」です。

この3つは、ファイルの名前を付けるための分け方で、この記事の5つのまとまりとは別のものです。
この記事で並びを追うときは、5つのまとまりを使います。

意匠は、物の形・色・模様・配置などに加える見た目の工夫で、デザインのことです（デジタル大辞泉「意匠」）。
ただし資料4の「意匠」には、見た目を表す図面のほかに、特記仕様書や工事区分表、敷地の図面も入っています（作成基準の資料 資料4）。

構造は、建物の重さや、雪・風・地震などの力を支える骨組みのことです（建築基準法施行令 第1条第三号）。

意匠と構造の図面と、32種の外にある設備の図面が、それぞれ何を表すかは、「建築図面の3つの種類｜意匠図・構造図・設備図」の記事で解説しています。

建築図面の並び順は、なぜ決まっているのか

国の工事の基準が図面の並びまで決めているのは、図面の書き方をそろえ、仕事を効率よく進めるためです（作成基準 1.1・4.2）。
そのため、別の工事の図面一式でも、図面は同じ順番で並ぶのです。

作成基準がそろえる書き方には、並びのほかに、用紙の大きさ、文字、線、記号などがあります（作成基準 第3章）。

並びは、一式の2番目に来る図面目録にも表れます。
図面目録は、図面の番号と名前を書いた、図面の順番と名前の一覧です（作成基準の資料 資料2(2)）。

作成基準の表の「尺度」「組み合わせる」「代える」は、何を言っているのか

「尺度」は、実物を何分の1の大きさで描くかを表します。
「組み合わせる」はほかの図面と1枚の用紙に描いてよい、「代える」はほかの図面や書類に書いて済ませてよい、という意味です。

どちらも、表の「備考」という欄に出てくる言葉です。
この先の表は、作成基準 4.2 の32種の表をもとにしているので、読む前に表の言葉を確かめておきましょう。

原寸は、実物と同じ寸法のことで（デジタル大辞泉「原寸」）、図面では1/1と書きます（作成基準 3.4）。

縮尺は、実物より縮めて描くときの割合です（デジタル大辞泉「縮尺」）。
1/100なら実物の100分の1、1/30なら30分の1の大きさで描きます。

作成基準は、原寸と縮尺をまとめて「尺度」と呼びます（作成基準 3.4）。
表の「尺度」の欄に書くのも、この値です（作成基準 4.2）。

同じ物を描くなら、分母が小さいほど、図は大きく細かくなります。
縮尺が図面ごとに違う理由は、「建築図面の縮尺｜1/100・1/50など、図面ごとに違う理由」の記事で解説しています。

「詳細図」は、ほかの図では表せない部分の、材料・形・寸法などを表す図です（作成基準の資料 資料2(12)）。
表の中では、「構造詳細図」などの名前で出てきます。

「備考」の欄には、その図面を作るときの条件が書いてあります。
よく出るのは、「組み合わせることができる」と「代えることができる」の2つです。

「組み合わせることができる」は、ほかの図面と1枚の用紙にいっしょに描いてよい、ということを表します。
1枚の用紙には、2つ以上の違う図を描いてよいことになっているからです（作成基準 4.2(1)）。

「代えることができる」は、その図面を別に作らず、ほかの図面や書類に書くことで済ませてよい、という意味です。
備考では「特記仕様書、構造関係共通事項等、その他の図面等への記載をもって代えることができる」のように書かれています（作成基準 4.2）。

構造関係共通事項は、構造の図面に共通する記号や決まりをまとめたものです（作成基準の資料 資料2(20)）。
32種の24番目で、上の説明図では右の列のいちばん上にあります。

以下の表の「何を表すか」の列は、図面の名前の意味を編集部が短く書いたものです。

図面目録など、一式の最初には何が並ぶのか

国の工事の基準では、図面一式の最初に、表紙・図面目録・特記仕様書・工事区分表の4つが並びます（作成基準 4.2）。
4つとも、一式の中身と工事の決まりを示す、文字や表でできた書類です。

上の表の1の表紙には、工事の名前・契約の年月・担当する役所の部署の名前・図面の枚数を書きます（作成基準の資料 資料2(1)）。
契約は、工事を頼む側と引き受ける側が、合意して結ぶ約束です（デジタル大辞泉「契約」）。

図面目録には、図面の番号と名前を、並びの順に書きます（作成基準の資料 資料2(2)）。
そのため、最初の2枚を見れば、何の工事の図面が何枚あり、どんな順に並んでいるかが分かります。

32種は図面の種類の数で、1種が1枚とは限りません。
平面図は各階を表す図で（作成基準の資料 資料2(8)）、資料4には、平面図のファイルの名前に階の数を入れる例があります（作成基準の資料 資料4）。

そのため、図面目録の番号は、32種の順序の数と同じになるとは限りません。

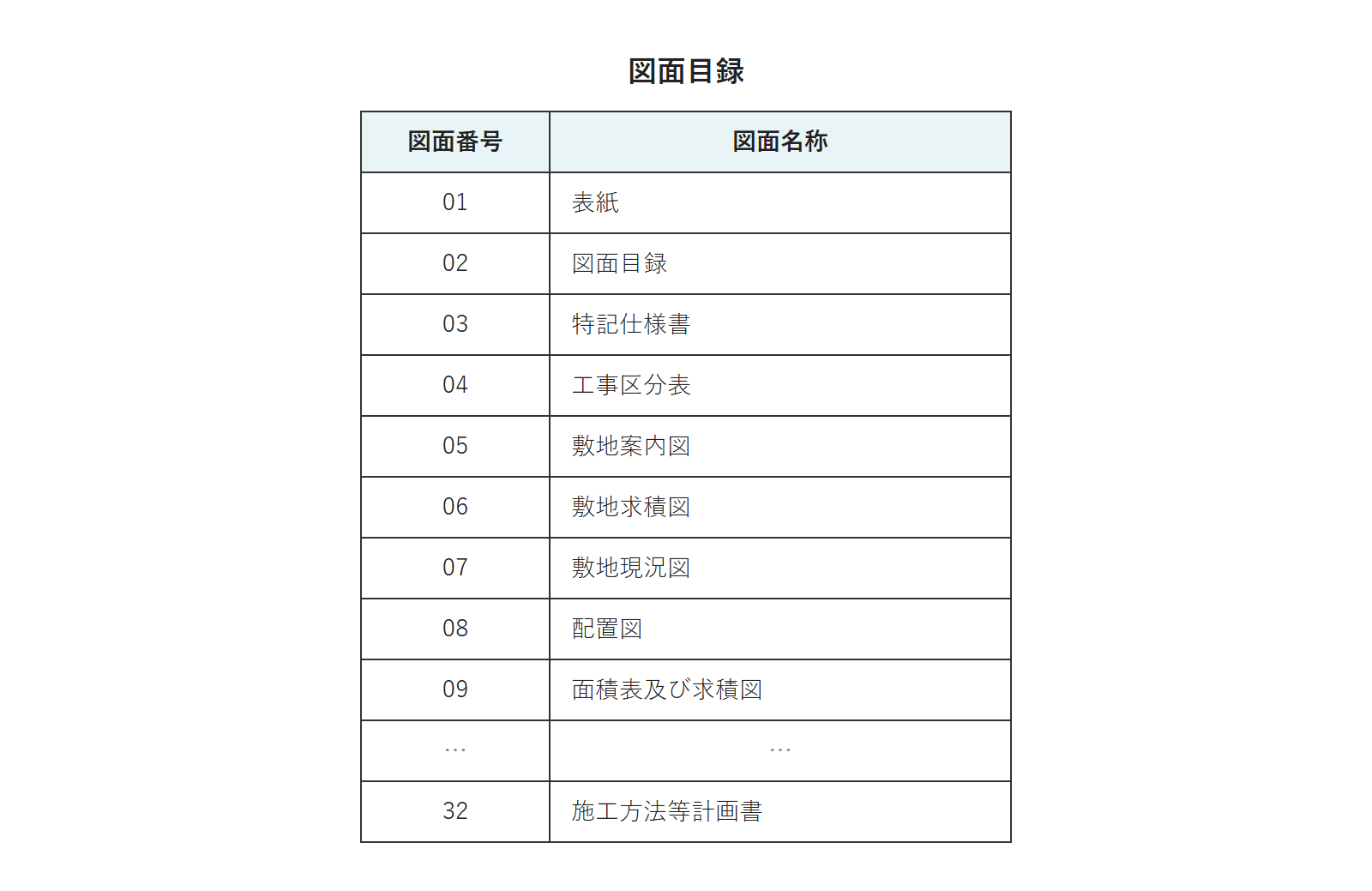

図面目録は、たとえば次のような一覧です。

上の見本に並ぶ図面のうち、一式の3番目の特記仕様書は、その工事だけの決まりを書いた書類です。
中身の読み方は、「特記仕様書の読み方｜工事概要・適用する仕様」の記事で解説しています。

国の建物の工事では、電気や機械の設備の工事は、建物をつくる建築工事とは別の種類の工事です（作成基準 4.3(3)、建築設備工事設計図書作成基準 1.2）。
設備の工事を建築工事に含めて頼むこともあり、その場合も設備の特記仕様書をそれぞれ使います（作成基準 4.3(3)）。

1つの建物の工事が別々の契約に分かれ、同じ部分に2つ以上の工事がかかるときに作るのが、工事区分表です（作成基準 4.2）。
表の備考では、別々の契約で頼んだ工事を「契約工事」と呼んでいます。

工事区分表は、それぞれの工事の範囲が重ならないように、はっきり分けて表すための表です（作成基準の資料 資料2(3)）。

書類の次には何が並ぶのか

国の工事の基準では、書類の次に、5〜9の敷地の図面が並びます（作成基準 4.2）。
敷地は、建物のある、ひとまとまりの土地のことです（建築基準法施行令 第1条第一号）。

5〜8は土地の場所・広さ・今の状態と建物の位置を、9は建物の面積を表します（作成基準 4.2、作成基準の資料 資料2(4)〜(6)）。

特定行政庁は、建物の決まりを受け持つ市町村長や都道府県知事のことです（建築基準法 第2条第三十五号）。

求積は、面積や体積を求めることをいいます（デジタル大辞泉「求積」）。
方位は、東西南北などの向きのことです（デジタル大辞泉「方位」）。

敷地の形は、建物の置き方に合わせて、工事で変えることがあります（作成基準 4.2）。
手を加えて、ある形につくることを、造成といいます（デジタル大辞泉「造成」）。

上の表の5の敷地案内図は、工事の場所までの道案内と、周りの様子を表す図です（作成基準の資料 資料2(4)）。
8の配置図は、新しく建てる建物と、今ある建物などの位置の関係を表します（同 資料2(5)）。

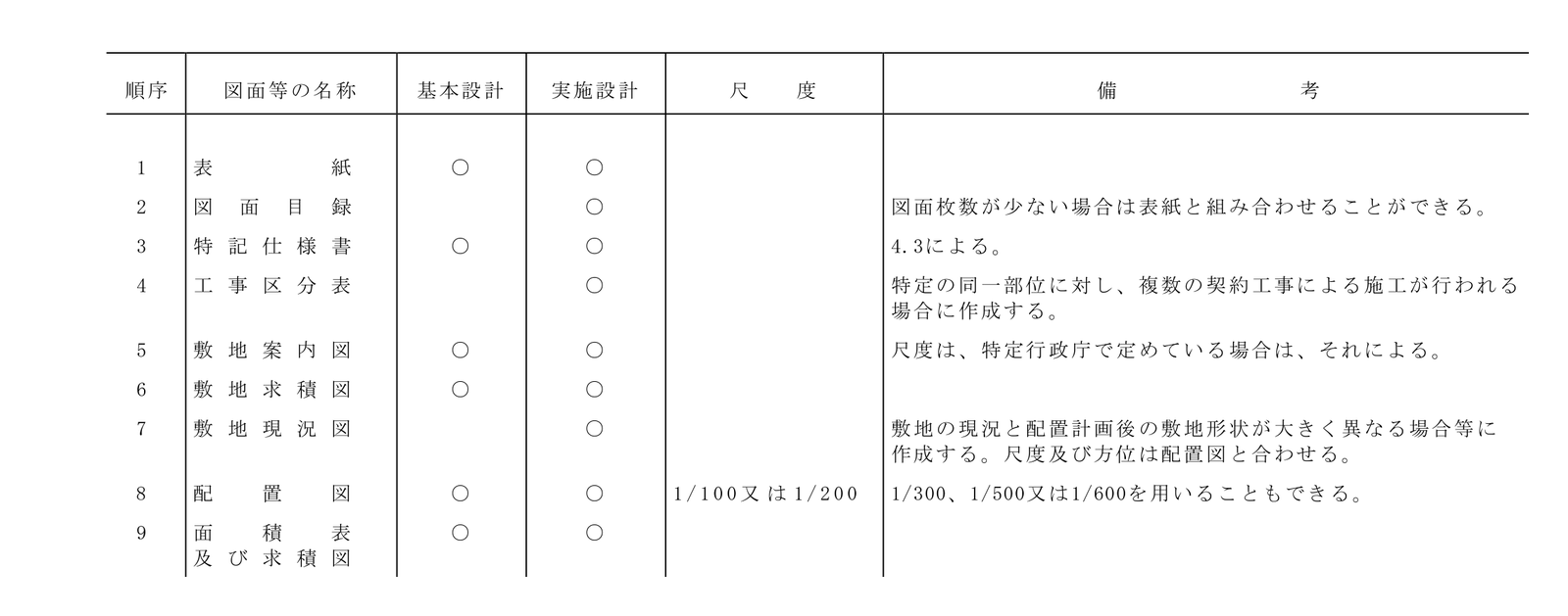

下の画像は、作成基準 4.2 の表の1〜9行を、そのまま切り出したものです。
この記事の表で省いた「基本設計」「実施設計」の2つの列が、表の中ほどにあります。

2つの列の○は、それぞれの設計の段階で作る図面の印です（作成基準 4.2(1)）。
基本設計は建物の全体を決める段階、実施設計は工事ができるところまで細かく決める段階です（令和6年国土交通省告示第8号 別添一）。

告示は、国や地方公共団体が、ある事柄を公式に広く知らせることをいいます（デジタル大辞泉「告示」）。
この告示は、設計の事務所が仕事で請求できる報酬の基準で、国土交通大臣が定めました（令和6年国土交通省告示第8号）。

上の表の5〜9の図面の読み方は、次の記事で解説しています。

• 敷地案内図：「案内図の読み方｜敷地の場所」
• 敷地求積図・求積図：「求積図・求積表の読み方｜三角形などに分けた面積の計算」
• 敷地現況図：「敷地現況図の読み方｜計画前の敷地の状態」
• 配置図：「配置図の読み方｜敷地と建物の位置関係」
• 面積表：「建築図面の面積の種類｜敷地面積・建築面積・延べ面積」

建物そのものの図面は、どんな順に並ぶのか

国の工事の基準では、10〜19の建物の図面の最初は、仕上表です（作成基準 4.2）。
そのあと、11〜13の建物全体の図、14〜16の一部を大きく描いた図、17の天井の図、18〜19の戸や窓の図の順に並びます。

上の表の10の仕上表には、仕上げに使う材料（仕上げ材）が並びます。
仕上げ材は、床・壁・天井などを覆う、直接目に触れる表面の材料です（LIFULL HOME’S「不動産用語集」「仕上げ材」）。

18・19の建具は、戸・障子・襖（ふすま）など、建物の外と中や部屋どうしを仕切る、開け閉めできるものです（デジタル大辞泉「建具」）。
作成基準の資料の略号の一覧では、「建具等」の欄に、戸のほか窓やシャッターも入っています（作成基準の資料 資料1）。

15の平面・断面・部分詳細図は、平面・断面・部分の詳細図をまとめた、表の1つの行です（作成基準 4.2）。

伏図（ふせず）は、上から見た形に描いた図面のことです（精選版 日本国語大辞典「伏図」）。
ただし天井伏図は、名前に伏図と付きますが、天井を下から見上げた形で描きます（作成基準の資料 資料2(14)）。

天井伏図には、天井の仕上げや高さのほか、照明器具を埋め込む穴、換気口、点検口などの位置を描きます（同）。

尺度の欄を上から見ると、11〜13の平面図・立面図・断面図は1/100又は1/200です。
14〜16の矩計図・詳細図・展開図は、1/30又は1/50になります。

11〜13のあとに14〜16が並び、尺度が1/100・1/200から1/30・1/50に変わります。
17〜18の天井伏図と建具位置図は、また1/100又は1/200です。

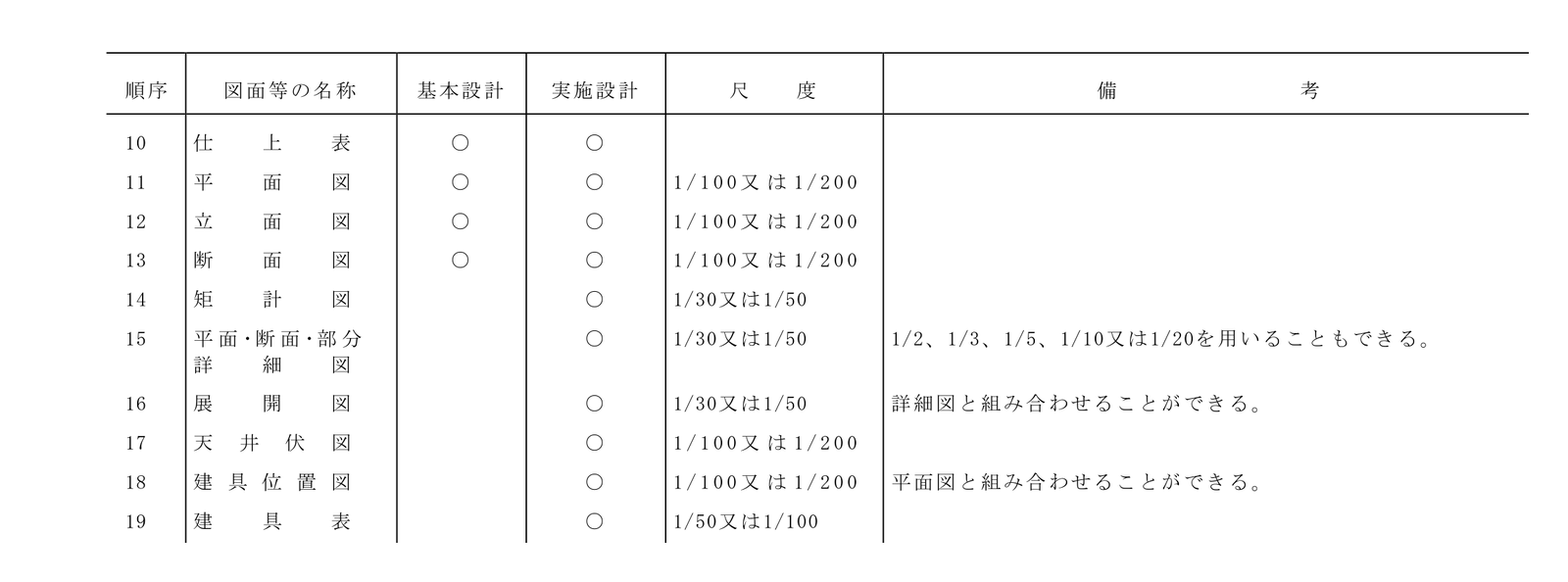

尺度の欄の数字が変わるところを、表の切り出しで確かめてみてください。

上の表の10〜19の図面の読み方は、次の記事で解説しています。

• 仕上表：「仕上表の読み方｜内部・外部」
• 平面図：「建築図面の平面図とは｜水平に切った間取りの図面」
• 立面図：「立面図の読み方と考え方｜建築図面で何を見るかを整理」
• 断面図：「断面図の読み方と作図前提｜建築図面で高さ関係を迷わず判断するための基礎」
• 矩計図：「矩計図とは何か｜断面図との違いと建築図面の読み方・作図前提を整理」
• 詳細図：「詳細図の読み方と作図の考え方｜建築図面を成立させる確認観点」
• 平面の詳細図：「平面詳細図の読み方｜壁の構成・仕上げ・細かい寸法」
• 建具位置図：「建具位置図（建具キープラン）とは｜平面図の建具符号との関係」
• 建具表：「建具表の読み方｜形・寸法・材質・ガラス・金物・防火の別」

展開図と天井伏図は、「建築図面の展開図と天井伏図とは｜室内の壁と天井の図面」の記事で解説する予定です（準備中）。

建物の図面のあとには何が並ぶのか

国の工事の基準では、20〜23に、建物のまわりの図面と、工事のあいだだけ使うものの図面が並びます（作成基準 4.2）。

上の表の20の名前にある工作物は、法律の言葉では、地上や地中に設けたもののことです（デジタル大辞泉「工作物」）。
作成基準では、工事で作るものを、建物・工作物・立木竹（木や竹）の順に分けて書きます（作成基準 4.3(2)）。

そのため作成基準の工作物は、建物とは別のものです。
工作物等詳細図と外構詳細図の違いは、下に挙げた「工作物等詳細図の読み方」の記事で解説しています。

外構は、家や屋敷の門・垣（かき）・塀など、また、その配置のことです（精選版 日本国語大辞典「外構」）。
垣は、家や庭の区切りに設ける囲いです（デジタル大辞泉「垣」）。

外構詳細図には、門・塀・擁壁・舗装・排水設備などを描きます（作成基準の資料 資料2(17)）。
擁壁（ようへき）は、盛り土や土を切り取った所がくずれないように作る壁です（精選版 日本国語大辞典「擁壁」）。

ここでの排水設備は、建物のまわりの、屋外の排水設備です（作成基準の資料 資料2(17)・資料3）。

仮設は、必要な期間だけ、仮に建てたり設けたりすることをいいます（精選版 日本国語大辞典「仮設」）。
仮設計画図は、工事のあいだの囲いの範囲や、工事用の出入口の位置などを、図面で決めて示すときに作ります（作成基準の資料 資料2(19)）。

20〜22の備考は、どれも「配置図と組み合わせることができる」です。
敷地の中の位置を表す配置図に、いっしょに描いてよいということです。

それぞれの図面の読み方は、次の記事で解説しています。

• 工作物等詳細図：「工作物等詳細図の読み方｜外構詳細図との違い」
• 外構詳細図：「外構詳細図の読み方｜門・塀・擁壁・舗装・排水設備」
• 植栽図：「植栽図の読み方｜樹木と植栽の配置」

一式の最後には何が並ぶのか

国の工事の基準では、最後の24〜32に、構造の図面が並びます（作成基準 4.2）。
構造の図面は建物の骨組みを表す図面で、その骨組みの部分が、基礎・柱・梁（はり）・床などです。

基礎は、建物の重さを受けて地盤に伝える、いちばん下の部分をいいます（デジタル大辞泉「基礎」）。
地盤は、建物などを据える土台になる土地のことです（デジタル大辞泉「地盤」）。

梁は、上からの重さを支えるためや、柱をつなぐために架け渡す水平の材をいいます（デジタル大辞泉「梁」）。
部材は、柱や梁のように、組み立てた物をつくっている1つ1つの部分です（デジタル大辞泉「部材」）。

24〜32は、構造の図面に共通の決まり、基礎、各階の床、1つ1つの部材の順に並びます。

上の表の25の基礎伏図と26の各階床伏図は、基礎や、柱・梁・床などの配置を表す伏図です（作成基準の資料 資料2(21)(22)）。
小屋伏図は、屋根を支える屋根裏の骨組み（小屋組）を上から見た図で、26の各階床伏図に含めます（作成基準 4.2、デジタル大辞泉「小屋組」）。

施工は、工事を行うことです（デジタル大辞泉「施工」）。
32の施工方法等計画書は、骨組みの工事をどう行うかなどの計画を書いた書類です。

29〜32には、ほかの図面や書類への記載で代えてよい、という備考が付いています。

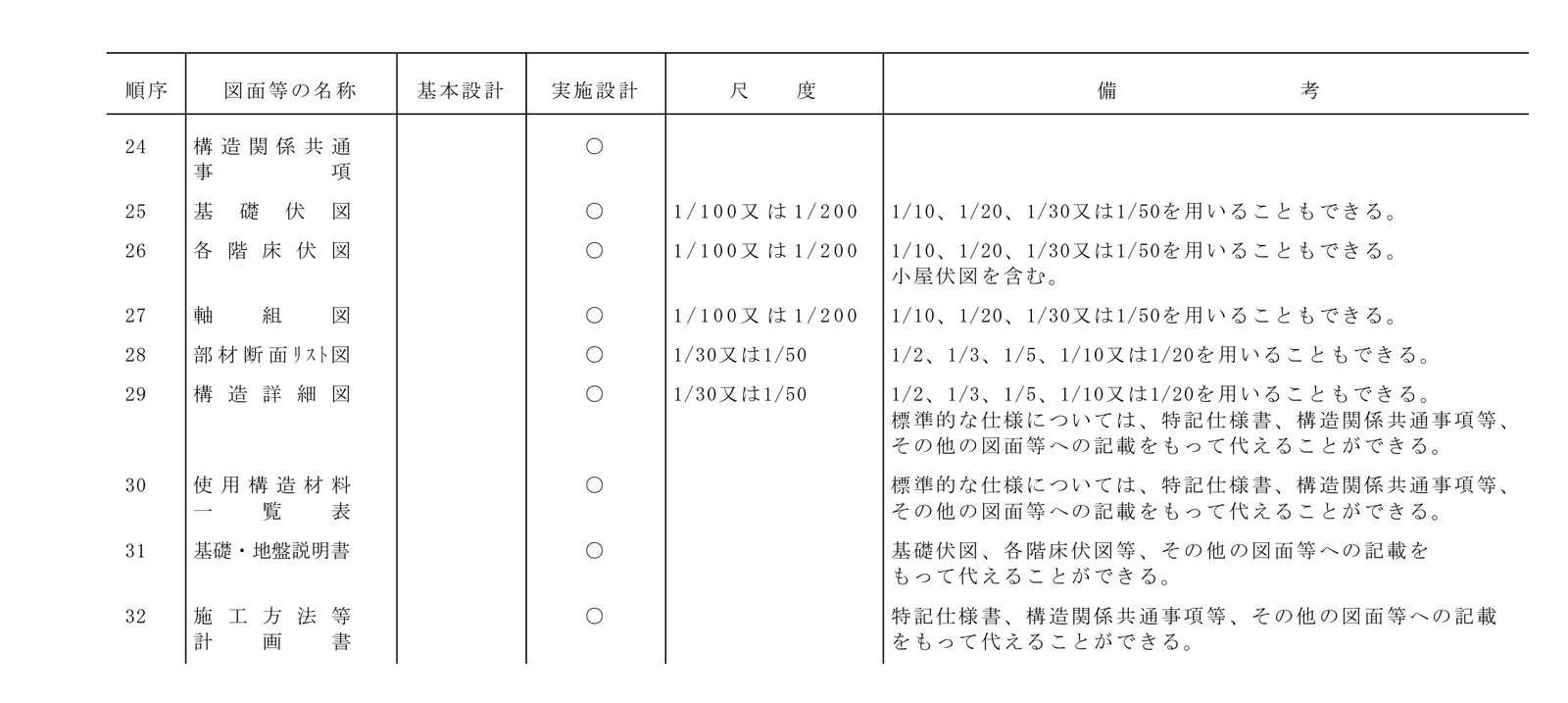

表の切り出しで、備考の欄に「代えることができる」が続くところを見てください。

上の表の構造の図面に出てくる骨組みの部分の名前は、「建物の骨組みの部位名｜基礎・柱・梁・床」の記事で確かめてください。
構造図の読み方は、「建築図面の構造図とは｜骨組みを表す図面」の記事で解説します（準備中）。

設備の図面は、32種のどこにあるのか

電気・空調・給排水などの設備の図面は、32種には入りません。
給排水は、給水と排水のことです（デジタル大辞泉「給排水」）。

国の工事の基準では、設備の図面を32種の後ろに続けず、設備の工事ごとに別の図面一式にまとめます（建築設備工事設計図書作成基準 4.1(4)）。

作成基準が当てはまるのは、国の役所の建物を建てたり直したりする工事（営繕工事）のうちの、建築工事の図面です（作成基準 1.2）。
電気や機械の設備の工事は、この建築工事には入りません（作成基準 4.3(3)、建築設備工事設計図書作成基準 1.2）。

設備の工事の図面の書き方を決めているのは、別の基準「建築設備工事設計図書作成基準」です（建築設備工事設計図書作成基準 1.2）。
この記事では、この基準を「設備の作成基準」と呼びます。

設備の図面は、工事の発注の区分（工事区分）ごとにまとめ、ほかの工事との区分をはっきり示します（設備の作成基準 4.1(4)）。
発注は、注文を出すことです（デジタル大辞泉「発注」）。

工事区分は、工事をどう分けて頼むかの分け方です。
同じ部分にかかる工事どうしの工事区分を表にすると、一式の4番目の工事区分表になります（作成基準の資料 資料2(3)、設備の作成基準 第5章）。

たとえば電気の設備の工事と機械の設備の工事を別々に頼めば、図面一式も別々になります（設備の作成基準 4.1(4)）。
どの一式も、始まりは表紙・図面目録・特記仕様書などの共通図面です（設備の作成基準 4.2）。

設備の図面は、次の3つに分かれます（設備の作成基準 4.2）。

• 共通図面：表紙・図面目録・特記仕様書・案内図・配置図・建築断面図
• 電気設備図面：配線図・平面図・詳細図・系統図・機器仕様
• 機械設備図面：機器表・器具表・系統図・配線図・平面図・詳細図

電気設備に入るのは、照明やコンセント、発電機、情報の通信、火災の報知などの設備です（設備の作成基準 6.1）。
機械設備には、空気調和・換気・給水・排水・給湯・消火・ガス・エレベーターなどの設備が入ります（設備の作成基準 7.1）。

空気調和は、建物の中の空気の温度・湿度やきれいさを整えて、快適に保つことで（デジタル大辞泉「エアコンディショニング」）、略して空調とも呼びます。

系統図は、設備をつながりの筋（系統）ごとに描いた図面です（東建コーポレーション「土地活用・建築・宅建用語辞書」「系統図」）。
位置の関係や配管の順序が分かるように描きます（同）。

配線図は、建物の中の配線を示す図です（デジタル大辞泉「配線図」）。

機器表と器具表は、使う設備の機器や器具を一覧にした表をいいます。
機器は機械や器具をまとめた呼び方で、器具は簡単な器機や道具のことです（デジタル大辞泉「機器」「器具」）。

共通図面には、建物の側の図面も入ります。
設備の配置図には、敷地の外から建物までの、配線や配管の経路を書きます（設備の作成基準 第5章）。

建築断面図は、建物の断面の形や、建物と地盤の高さの関係、階の高さや天井の高さなどを表す図です（設備の作成基準 第5章）。
必要に応じて、立面図もいっしょに描き入れます（設備の作成基準 4.2）。

図面目録は、図面が20枚程度（表紙を含まない）の場合は省いてかまいません（設備の作成基準 4.2）。
基準の文も「20枚程度」で、何枚までかは書かれていません。

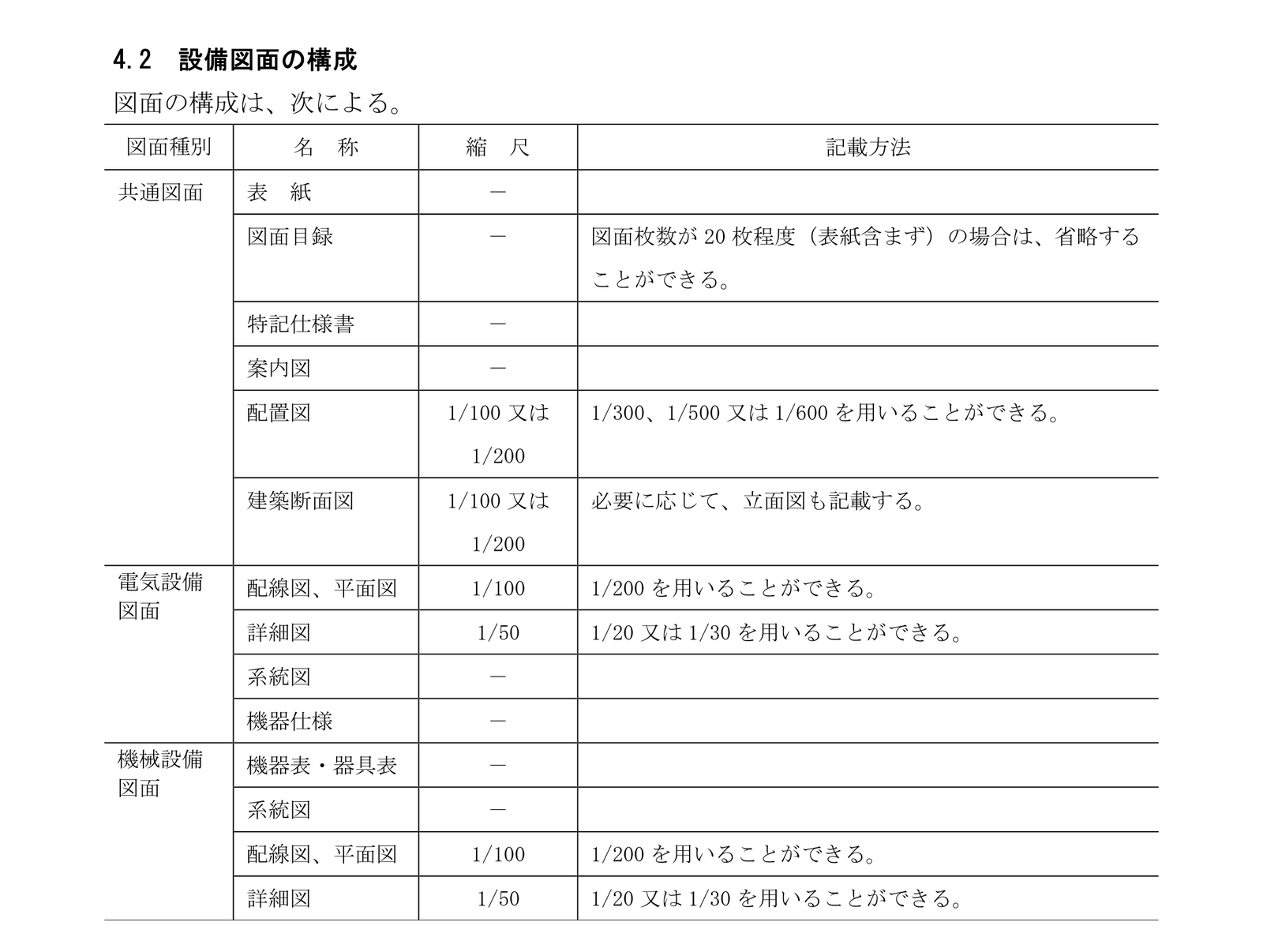

共通図面・電気設備図面・機械設備図面の3つの種類は、表の切り出しで確かめられます。

設備図の読み方は、次の記事で解説します（準備中）。

• 「建築図面の空調・換気設備図とは｜空気を扱う設備の図面」
• 「建築図面の給排水衛生設備図とは｜水とガスの設備の図面」

図面一式には、いつも32種が全部そろうのか

全部そろうとは限りません。
国の工事の基準でも、工事の中身や設計の段階によって、作らない図面があります。

図面一式には、いつも32種が全部入っていると思うかもしれません。
ところが、作成基準 4.2 の表の前には、次の2つの決まりがあります（作成基準 4.2(1)）。

• 改修工事の図面と、設計を変えたときの図面は、工事の対象の部分に限ることができる
• 1枚の用紙に、2つ以上の違う図を描き入れることができる

改修工事は、道路や建物などの悪い部分を直す工事のことです（デジタル大辞泉「改修」）。

表の備考にも、全部そろわない理由になる書き方が3つあります（作成基準 4.2）。

• ほかの図面と「組み合わせることができる」：2・16・18・20〜22
• ある場合にだけ作る（原文は「〜場合に作成する」）：4 工事区分表・7 敷地現況図・23 仮設計画図
• ほかの図面や書類への記載で「代えることができる」：29〜32

組み合わせた図面や、ほかの図面で代えた図面は、一式の中に別の図面としては出てきません。
4・7・23は、その場合に当たらない工事では作りません。

建物の計画によって作らない図面や書類があることは、設計の仕事の報酬の基準にも書かれています（令和6年国土交通省告示第8号 別添一 注1）。

設計の段階も、作る図面が変わる理由の1つです。
設計には、基本設計と実施設計の2つの段階があります（令和6年国土交通省告示第8号 別添一）。

作成基準 4.2 の表で、基本設計と実施設計のそれぞれで作る図面に付いているのが、○の印です。
段階ごとにどの図面を作るかは、「設計の段階と図面｜基本設計と実施設計で描く図面の違い」の記事で解説しています。

まとめ

図面一式は、1つの工事のために作った図面と書類をまとめたものです。
国の建物では、表紙・図面目録・特記仕様書・工事区分表から始まり、敷地・建物・建物のまわりと工事のあいだだけ使うもの・構造の図面の順に32種が並びます。

並びを決めているのは国土交通省の作成基準で、図面の書き方をそろえて、仕事を効率よく進めるためです。

設備の図面は32種に入らず、設備の工事ごとに、別の基準で別の一式にまとめます。
改修工事や、図面を組み合わせたり代えたりする場合などには、32種が全部そろうとは限りません。

確かめの問い

読み終えたら、次の4つに答えてみましょう。

1. 図面一式の中で、表紙と図面目録を見ると何が分かりますか。
2. 建具表は、5つのまとまりのうち、どのまとまりに入りますか。
3. 設備の図面が、作成基準の32種に入らないのはなぜですか。
4. 図面一式に32種が全部そろわないのは、どんな場合ですか。1つ挙げてください。

答え

1. 何の工事の図面が何枚あるかと、図面がどんな順番で並んでいるかが分かります。
2. 建物の図面のまとまり（10〜19）に入ります。19番目です。
3. 作成基準は建築工事の図面のための基準で、設備の図面は設備の工事ごとに、別の基準で別の一式にまとめるからです。
4. 改修工事で工事の対象の部分に限る場合、ほかの図面と1枚に組み合わせる場合、ほかの図面や書類への記載で代える場合などです。

続けて読む記事

この記事で名前だけ出た事柄は、次の記事で解説しています。

• 「建築図面を読む順番｜共通ルールから施工図まで」：建築図面を学ぶときに、どの図面から読み始めるとよいか
• 「建築図面の3つの種類｜意匠図・構造図・設備図」：意匠・構造・設備の図面が、それぞれ何を表すか
• 「設計図書とは｜図面と仕様書」：図面と仕様書が、それぞれ何を決めるか
• 「設計の段階と図面｜基本設計と実施設計で描く図面の違い」：基本設計と実施設計で作る図面の違い
• 「建築図面の表題欄の読み方｜図面名・縮尺・図面番号の場所」：1枚ごとの図面の、名前と番号を書く欄の読み方

図面一式の図面どうしを突き合わせて読む方法は、「整合チェックの考え方｜建築図面を一式で成立させる読み方と確認の順番」の記事で解説しています。

---

＊2026年9月29日と30日に原文で確かめた内容です。
国土交通省の「建築工事設計図書作成基準（令和2年改定）」と「建築工事設計図書作成基準の資料」、「建築設備工事設計図書作成基準（令和6年改定）」、「公共建築工事標準仕様書（建築工事編）令和7年版」、告示「令和6年国土交通省告示第8号」の別添一、法律は「建築士法」「建築基準法」「建築基準法施行令」によります。

語の意味は、コトバンクの「デジタル大辞泉」（一式・仕様書・意匠・原寸・縮尺・契約・方位・造成・求積・告示・建具・工作物・垣・基礎・地盤・梁・部材・小屋組・施工・給排水・発注・配線図・エアコンディショニング・機器・器具・改修）と「精選版 日本国語大辞典」（伏図・外構・擁壁・仮設）、LIFULL HOME’S「不動産用語集」（仕上げ材）、東建コーポレーション「土地活用・建築・宅建用語辞書」（系統図）によります。
