断面図の読み方｜垂直に切った図面

• 断面図はどこから読めばいいの？
• この断面図は、建物のどこを切った図なの？
• 断面図に何が書いてあるかを知りたい

断面図は、平面図だけでは分からない、上下の階のつながりや高さを表す図面です。しかし、線と数字と記号が並んでいて、初めて開くとどこから読めばよいか迷います。

この記事では、見本の住宅の断面図を使い、どこを切った図かの確かめ方、断面図に書いてあるもの、上下の階のつながりの読み方を解説します。

断面図を読む始めは、平面図の切断線です。どこを切った図かを確かめてから、地面（GL）から上へ高さを読みます。

断面図とは

断面図は、建物を垂直に切ったと考えて、その断面を表した図です。実際には切らずに、切ったと仮定した切り口を描きます。

国の建物の工事の基準での断面図は、「建物各部と地盤との関係、建物の階高、階数等を表現する」図です。

同じ建物を別の面から見た図に、平面図と立面図があります。平面図は建物を水平に切って真上から見た図で、立面図は建物を外から見た形の図です。

立面図は外から見た形なので、部屋の中の床や天井は見えません。切り口を描く断面図なら、部屋の中の床や天井の高さまで分かります。

編集部は、公開されている設計図6件（住宅4件・公共の建物2件）から断面図を集めて見比べました。6件のうち5件は1/100の縮尺で描いてあり、国の工事の決まりでも断面図は1/100か1/200です。

どこを切った図かを切断線で確かめる

断面図を開いたら、平面図の切断線の記号と、断面図の名前を照らし合わせます。切断線は、断面図が建物のどこを切った図かを、平面図の上に示す線です。

この見本のA-A断面図という名前は、切断線の両端の記号（A）から付けたものです。切断線の表し方は、「建築図面の切断線の読み方｜どこを切った断面か」の記事で解説しています。

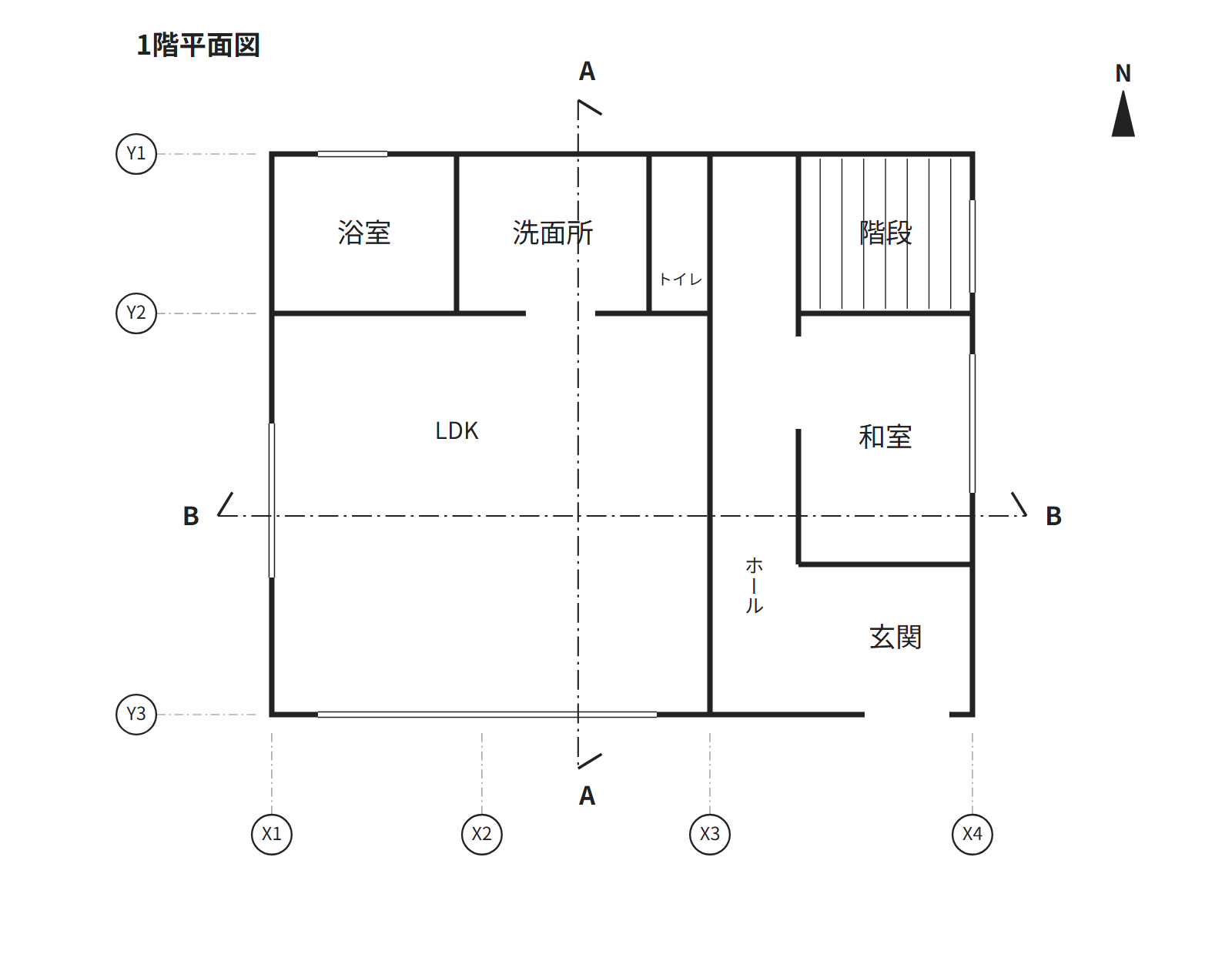

見本の平面図には、南北に引いたA-Aと、東西に引いたB-Bの2本の切断線があります。A-A断面図は、このA-Aの線で洗面所とLDKを切った図です。

断面図は、ふつう2つの向きで切ります。集めた6件も、どれも2つの向きで切った断面図を描いていました。

切る所には、上下の階の高さの関係が分かる所を選びます。見本のB-Bを切った所は、LDKの西側の上にある吹抜け（2階の床を張らずに上下の階をつないだ所）にかかる位置です。

断面図に書いてあるもの

切った所が分かったら、断面図に書いてあるものを読みます。高さ、部屋の名前、屋根の勾配は集めた6件のすべてに、通り芯は3件に書いてありました。

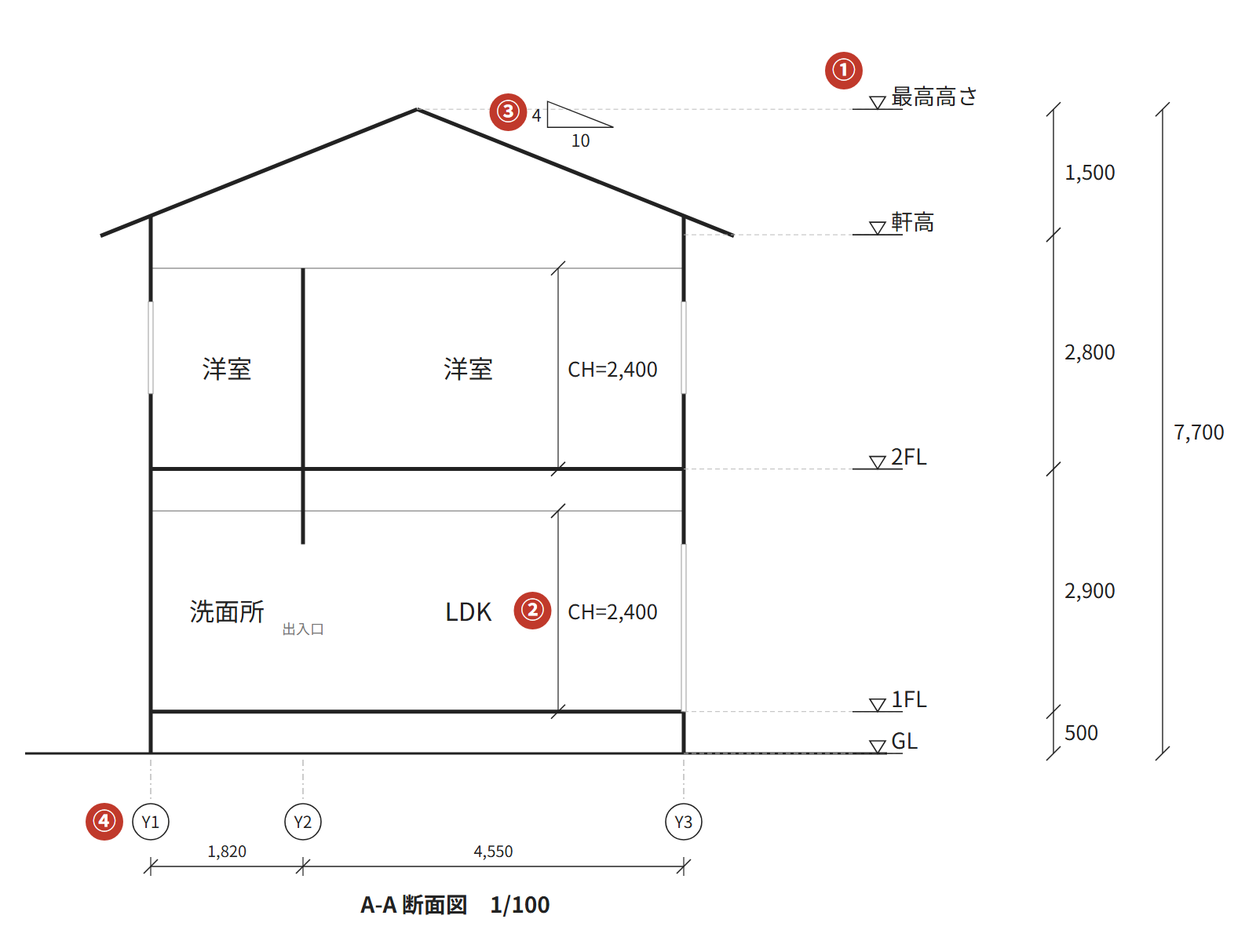

断面図に書いてあるものは、次の4つです。

• 高さ
• 部屋の名前と天井高
• 屋根の勾配
• 通り芯

高さ

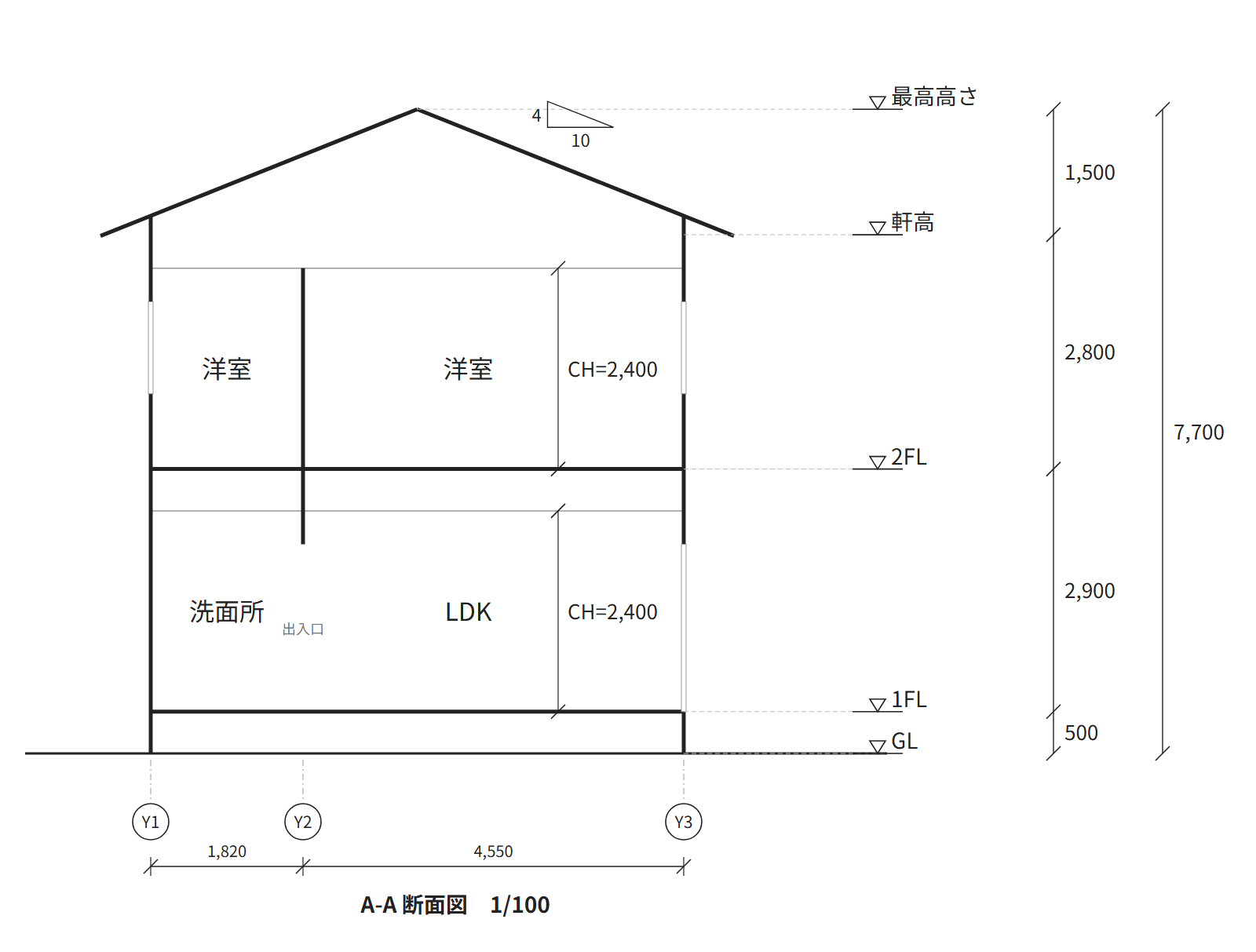

断面図の高さは、▽の印と寸法で書きます。見本では、図の右に下から「GL」「1FL」「2FL」「軒高」「最高高さ」の印が並んでいます。

GLは高さの基準にする地面、FLは床の高さを表す略語です。

印のあいだの寸法は、図の横に上下一列に並べて書きます。単位はmmで、数字のあとに単位を付けません。

寸法の数字は、下から500、2,900、2,800、1,500です。それぞれ、GLと1FL、1FLと2FL、2FLと軒高、軒高と最高高さのあいだの高さです。

外側の7,700は、GLから最高高さまでを1本の寸法で測っています。

1階の床から2階の床までのように、ある階の床からすぐ上の階の床までの高さを、階高と呼びます。

寸法を下から順に足した値が、GLから測った印の高さで、たとえば2FLは500と2,900を足した3,400です。

部屋の名前と天井高

部屋の中に書くのは、部屋の名前と天井の高さです。見本の「CH=2,400」のCHは天井高の略で、床から天井までが2,400あることを表します。

集めた6件のうち3件が「CH=」の書き方で、ほかの3件は寸法の線と数字だけで書いていました。

屋根の勾配

屋根の傾きは、屋根の近くに置いた三角の印で書きます。図の三角が表すのは、横に10進むと4上がる傾き、つまり4/10の勾配です。

通り芯

図の下に並ぶ丸の記号は、通り芯の名前です。通り芯は、柱や壁の中心に引く位置の基準の線で、平面図と同じ記号を付けます。

図の下のY1〜Y3が指すのは、平面図の同じ記号の線と同じ位置です。そのため、断面図のどこが平面図のどの壁かを、記号で確かめられます。

下の1,820と4,550は、通り芯のあいだの距離です。

上下の階のつながりを読む

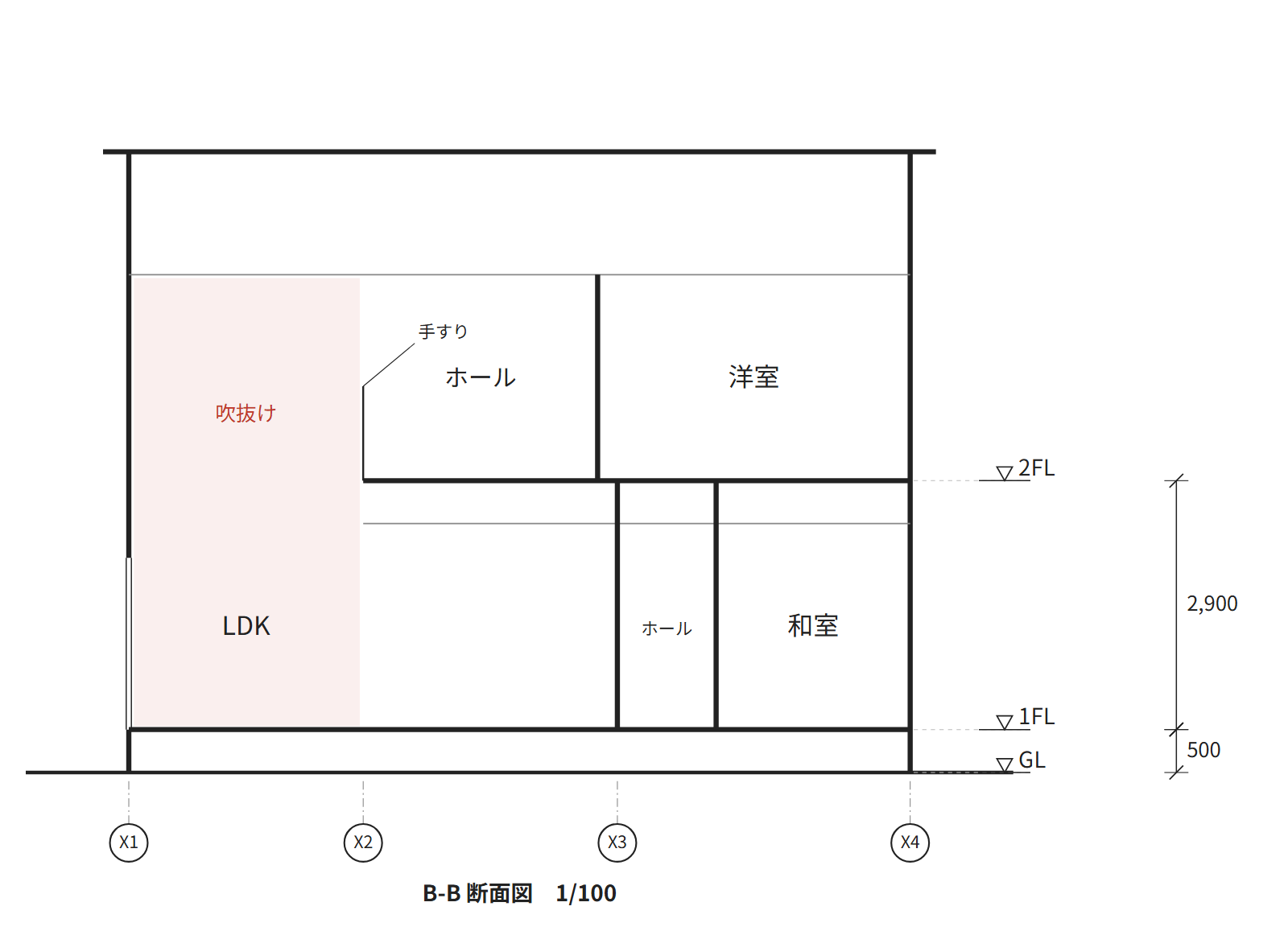

高さと部屋の名前を組み合わせると、どの部屋の上にどの部屋があるかが分かります。見本のB-B断面図では、1階のLDKの西側（X1〜X2）の上に2階の床がなく、2階の天井まで1つの空間になっています。

この上下に続いた空間が吹抜けです。吹抜けの東側は2階のホールで、吹抜けに面した所に手すりが付いています。

平面図は階ごとに別の図なので、1階と2階の重なりを1枚では見られません。断面図は、その重なりを1枚に表した図です。

断面図に描いていないもの

ここまでの高さと部屋のつながりは、断面図で読めます。一方で、集めた6件の断面図は、どれも壁や床、屋根の中の層を描いていませんでした。

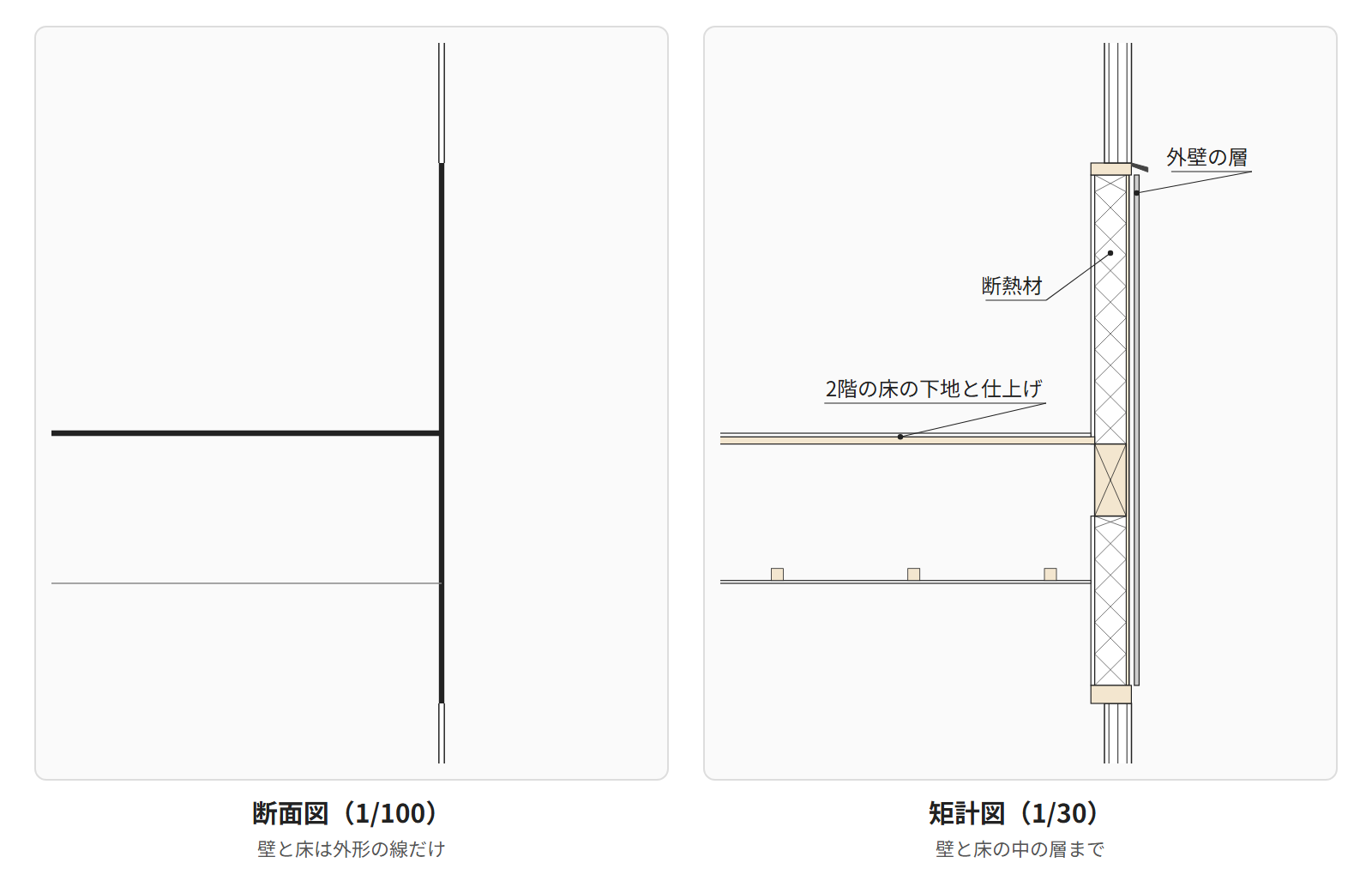

壁や床の切り口は、外形の線だけです。壁の中の断熱材や、床の下地と仕上げの重なりは、矩計図（かなばかりず）という別の図面に書きます。

矩計図は、外壁の部分を中心に建物を縦に切った断面を、基礎から屋根まで、高さと材料の重なりが分かるように詳しく描いた図面です。別名は断面詳細図です。

さらに細かい部分は、部分詳細図という図面に描きます。壁や床の中を知りたいときは、矩計図か部分詳細図を開きます。

切断線を確かめてから断面図を読もう

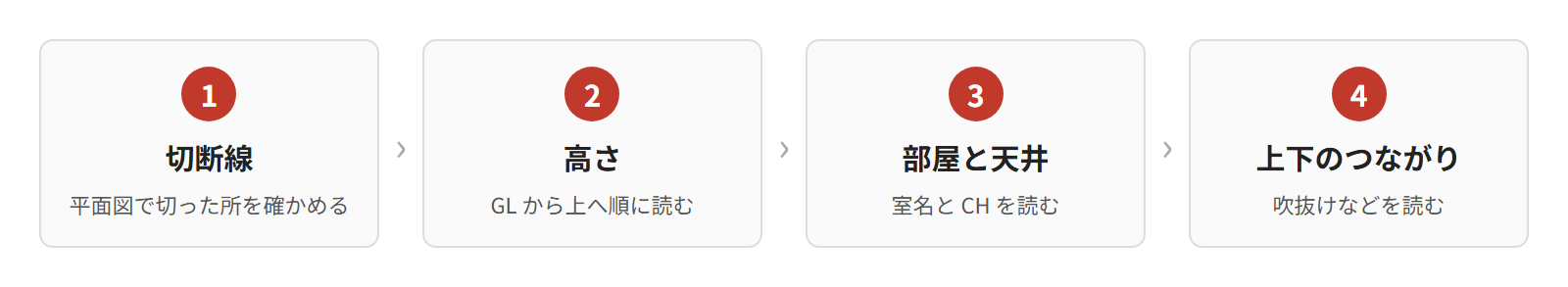

断面図は、建物を垂直に切ったと仮定した切り口から、高さと上下の階のつながりを読む図面です。読む順は、次の4つです。

• 平面図の切断線で、切った所を確かめる
• ▽GLから上へ、寸法を足して高さを読む
• 部屋の名前と天井高（CH）を読む
• 吹抜けなど、上下の階のつながりを読む

軒高と最高高さの意味は、「建築図面のレベル（高さ）の読み方｜GL・FL・階高・軒高」の記事で解説しています。

勾配の書き方は、「建築図面の勾配の表し方｜分数・角度・屋根の4/10」の記事が詳しいです。

断面図での高さの読み方は、「断面図で読む高さ｜階高・天井高・床高・軒高・最高高さ」の記事で解説します。

矩計図の読み方も、「矩計図（かなばかり図）の読み方｜基礎から屋根までの高さと納まり」の記事にまとめています。

断面図を開いたら、平面図を横に並べ、切断線の記号から確かめてみてください。
