平面図とは|建築図面の見方・記号・書き方と立面図・断面図・間取り図との違い
- 平面図とは、どんな図面なの?
- 平面図の記号や寸法は、どう読めばいいの?
- 立面図・断面図・間取り図とは、どう違うの?

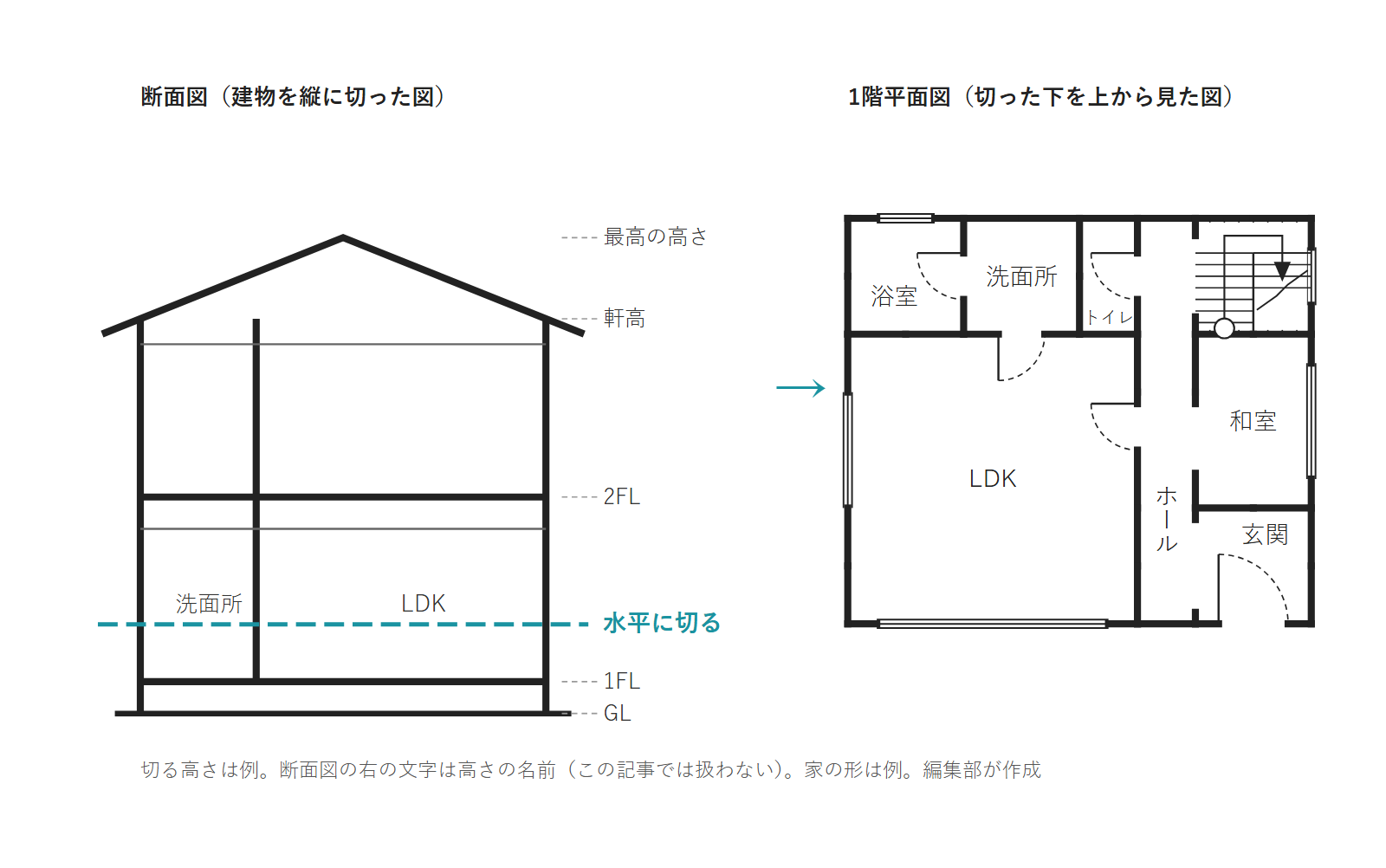

平面図は、建物の各階の部屋の並び(間取り)や、壁・柱・窓・ドア・階段の位置を表す図面です。各階を床より上のある高さで水平に切り、切った所から下を真上から見て描きます。
真上から見た図なので、高さは平面図に出ません。高さが分かるのは、立面図と断面図です。
この記事では、平面図に書かれるもの、記号の見方、縮尺・寸法・方位の読み方、ほかの図面との違い、描く順を解説し、よくある質問にも答えます。
国の工事の図面の決まり(令和2年改定)と実際の図面で、2026年10月に確かめた内容です平面図は、各階を水平に切って上から見た図

国土交通省の「建築工事設計図書作成基準」(以下、国の工事の基準)は、国の建物の工事で使う図面の決まりです。その資料は、平面図を「各階の水平断面を表現する」図としています。
水平断面は、建物を水平に切った切り口のことです。2階建てなら、1階平面図と2階平面図の2つを描きます(1枚の紙に並べて描くこともあります)。
英語では、平面図を floor plan や ground plan、または plan と呼びます(和英辞典の訳)。
切る高さは、床から1m〜1.5m程度
平面図を床からどの高さで切るかは、国の工事の基準にも資料にも決まっていません。ある建築用語辞書は床から1m程度、別の解説記事は床から1.5m程度としています。
天井近くのエアコンのように、切る高さより上の物を描くときは、点線や破線で示すとする解説記事もありました。

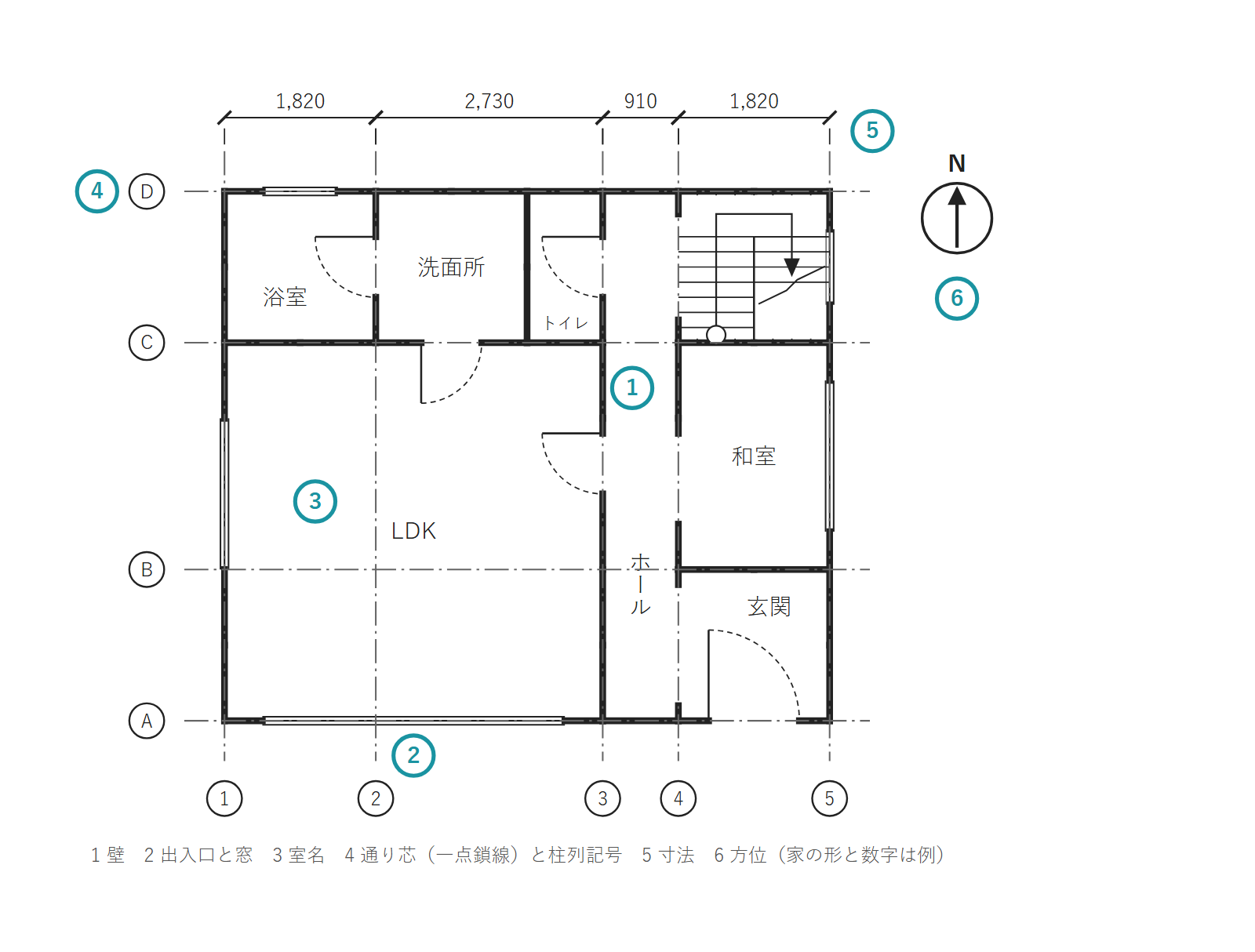

平面図には、壁と柱・窓とドア・室名・寸法・方位などが書かれる

国の工事の基準の資料は、平面図に書く事項(記載事項)を表にしています。主なものは、通り芯(柱や壁の中心に引く位置の基準の線)とその間の寸法、柱・壁・建具(窓とドア)の位置と種類、室名、床の高さの差、方位、凡例(記号と略語の説明)です。
この表は国の工事のためのものですが、住宅などの平面図に何が書かれるかの目安になります。柱列記号は、通り芯に付ける名前(1・2… や A・B…)です。
部位ごとの描き方と、それを詳しく書いた記事を表にしました。
| 部位 | 平面図での描き方 | 詳しい記事 |
|---|---|---|
| 壁と柱 | 切った面を太い線で描き、材料の記号で何でできているかを示す | 平面図の壁と柱の表し方 |
| 窓とドア | 決まった形の記号で描く(次の節) | 平面図の出入口と窓の記号 |
| 階段と吹抜け | 決まった形の記号で描く(次の節) | 平面図の階段の書き方 |
| 水まわり | 決まった記号は無く、便器や浴槽を上から見た形で描く | 平面図の水まわりの表し方 |
| 収納と家具 | 工事に含まれない物は、点線などで区別する(国の工事の資料) | 平面図の収納と家具の表し方 |
| 室名と広さ | 部屋の名前と、帖(畳1枚分)か㎡の広さ | 平面図の室名と広さの表し方 |
| 上下の階 | 切った面より上の物は破線など、下に見える物は細い線で描く例がある | 平面図で読む上下階の関係 |
窓・ドア・階段は、決まった形の記号で描く

国の工事の基準は、縮尺1/100・1/200の図面に使う記号を、別表1 という表で決めています。主な記号の形は、次のとおりです(形の説明は編集部の解釈)。
- 窓:壁の切れ目に細い線を2本引く。引違い窓は、2枚の窓を表す線を互い違いにずらし、重なる所に短い線を引く
- 開き戸(扉):扉の線と、扉の先が動く範囲の円弧。円弧のある側の部屋へ開く
- 片引き戸:壁に沿った1本の線と、真ん中の短い縦の線。破線は戸が引かれていく所
- 階段:段の線と、昇る向きの矢印(昇り表示)。別表1 は、最上階・一般階・最下階で描き分ける
- 吹抜け:四角に対角線を2本
- 方位記号:矢印の向きが北
住宅などの図面では、記号の形が少し違うこともあります。図面に凡例があれば、記号はそこで確かめてください。
記号の一覧は、建築図面の共通ルールとは|縮尺・線・記号・略語・凡例で解説しています。
縮尺は1/100か1/200、北は方位記号、寸法は mm で読む

縮尺は図面を実物の何分の1で描くか、方位は北の向き、寸法は長さの数字です。読むときは、方位と縮尺を先に確かめ、寸法はそのあとで読みます。
縮尺
国の工事の基準は、平面図の縮尺を1/100か1/200としています。1/100 なら、実物の1mが紙の上で1cmです。
編集部が見た実際の平面図10件でも、7件が1/100でした。10件のうち住宅の4件は、1/100と1/50が2件ずつでした。
縮尺の読み方は、建築図面の縮尺|1/100・1/50など、図面ごとに違う理由で解説しています。縮尺による描き込みの違いは、縮尺で変わる平面図の描き込み|1/100と1/50にまとめました。
方位
国の工事の基準は、平面図を、紙の上の方向が北になるように描くと決めています。ただ、編集部が見た実際の平面図10件で上が北だったのは2件で、7件は建物を紙の縦横にそろえ、方位記号のほうを傾けていました。
北の向きは、紙の上の方向ではなく、方位記号の矢印で確かめてください。方位記号の読み方は、建築図面の方位の読み方|方位記号と北の向きにまとめています。
寸法
寸法の単位は mm で、国の工事の図面では単位を書きません。1,820 は1.82mです。
平面図の外周には、寸法が何段かに並びます。実際の平面図10件は、どれもいちばん外の段が建物全体の寸法でした。
内側の段は、通り芯の間の寸法や細かい部分の寸法など、図面によって違います。
部屋の幅と奥行きは、壁の中心で測ると、部屋をはさむ通り芯の間の寸法を足した長さです。2枚目の図の見本の住宅で、LDK(居間・食堂・台所を1つにした部屋)の東西の長さなら、1,820+2,730=4,550 です。
通り芯の間の寸法は壁の中心どうしの長さで、部屋の中で使える幅は、それより壁の厚さの分だけ狭くなります。寸法の段の読み方は、平面図の寸法の読み方|外周の寸法の段・通り芯・室内の寸法で解説しています。
平面図は上から、断面図は横から、立面図は外から見た図

平面図・断面図・立面図は、同じ建物を、切り方と見る向きを変えて描いた図面です。
| 図面 | 切り方と見る向き | 分かること |
|---|---|---|
| 平面図 | 水平に切って、上から見る | 部屋の並び・壁と柱・窓とドアの位置と、幅と奥行きの寸法 |
| 断面図 | 垂直に切って、横から見る | 床・天井・屋根の高さと、上下の階のつながり |
| 立面図 | 切らずに、外から見る | 外観の形と、外壁の各部の高さと幅 |
立面図(姿図とも呼ぶ)は、建物の外面の高さと幅を示し、奥行きは示しません。窓がどの面の壁のどこにあるかは平面図で、窓の高さは立面図と断面図で読みます。
1棟の建物をこうして何枚かの図面に分けて描く考え方は、建築図面の投影法|複数の図面で1棟を表す理由で解説しています。
平面詳細図・間取り図・登記の各階平面図は、平面図と目的が違う

平面詳細図は平面図を詳しくした図、間取り図は部屋の並びと広さを伝える図、登記の各階平面図は床面積などを記録する図です。どれも上から見た図ですが、目的と描く中身が違います。
平面詳細図
壁は、平面図では厚さと材料の記号までですが、平面詳細図では柱・下地(仕上げを張る下の面)・仕上げの層まで描きます。寸法も、仕上げの面から測るものなど、平面図より細かい刻みです。
国の工事の基準では、平面詳細図を、工事ができるところまで細かく決める段階(実施設計)で作ります。縮尺は1/30か1/50で、1/2・1/3・1/5・1/10・1/20も使える決まりです。
平面詳細図の読み方は、平面詳細図の読み方|壁の構成・仕上げ・細かい寸法で解説しています。
間取り図
不動産会社の解説記事によると、間取り図には描き方の決まりがありません。正確な寸法を書くためのものでないことが多く、縮尺もそろっていないとしています。
ただ、不動産の広告が広さを帖数で表すときは、1帖あたり1.62㎡以上という業界の決まりがあります。
間取り図と平面図の違いの詳しい中身は、間取り図と平面図の違い|不動産の間取り図にまとめました。
登記の各階平面図
建物を登記するときに使う図の1つが、「各階平面図」です。不動産登記規則の第83条は、各階の形・1階の位置・各階の周りの長さ・床面積とその求め方などを、原則1/250の縮尺で記録するとしています。
記録する事項に、部屋の並びや窓・ドアは入っていません。各階平面図は、建物を建てるための平面図とは別の図です(編集部の解釈)。
平面図は、通り芯から壁、窓とドアの順に描く例が多い

平面図を描く順は、通り芯(位置の基準の線)、壁と柱、開口部(窓とドア)、設備と家具、文字とする例が多くあります。
平面図を描く順を書いた解説の記事11本のうち、8本が通り芯を最初に引くとしています。その8本のうち6本が、壁と柱、開口部、設備と家具、文字の順でした。
通り芯を最初に引く理由として、通り芯をあとで直すとほかの線も動き、描き直しが大きくなることを挙げる記事があります。
寸法を入れる時期は、通り芯を引いた直後とする記事と、最後とする記事が5本ずつでした。
これとは別に、建物の図面一式を描く順を書いた解説の記事11本は、どれも平面図を最初に挙げています。立面図の位置を平面図から取ると書く記事も4本ありました。
手で描く手順は、平面図の書き方|通り芯から壁・開口の順にで解説しています。CAD(コンピューターで図面を作る道具)で描く手順は、Jw_cadの平面図の書き方|通り芯から寸法までにまとめました。
よくある質問

ここでは、1階と2階の平面図の向きと、吹抜けの描き方に答えます。
1階と2階の平面図は、向きをそろえて描きますか
国の工事の基準では、そろえます。平面図は図の上方を北とする決まりなので、1階も2階も北が上です。
上が北でない図面もあるので、階ごとに方位記号の矢印で北を確かめてください。1階と2階の平面図を見比べて上下の関係を読む方法は、平面図で読む上下階の関係|見上げ線・吹抜け・下の階の屋根で解説しています。
吹抜けは、平面図でどう描きますか
吹抜けは、上の階の平面図で、床を設けずに下の階とつながっている所に、四角の中に対角線を2本引いた記号で描きます(国の工事の基準の別表1)。
エレベーターも四角に対角線の形なので、見分け方は平面図の階段の書き方|1階と2階の表し方・昇りの矢印・スロープ・エレベーターを見てください。
平面図は、方位と縮尺、記号、通り芯の寸法から読もう

平面図は、各階を水平に切って上から見た図で、部屋の並びと、壁・窓・ドアの位置を読む図面です。
平面図を読むときに見る所は、次の3つです。
- 方位記号と縮尺(北の向きと、図面が実物の何分の1か)
- 壁・窓・ドア・階段の記号(凡例があれば凡例で確かめる)
- 通り芯の間の寸法(部屋の幅と奥行き)
平面図を開いたら、まず方位記号と縮尺を確かめ、部屋を1つ選んで通り芯の間の寸法から大きさを出してみてください。描くときは、通り芯から始めましょう。
平面図の記事は、建築図面の平面図のテーマのページに学ぶ順で並べています。
