建築図面は、建物を建てるもとになる図面です。建てる前の建物の形・大きさ・材料を、線と数字と文字と記号で表し、何枚もの図面に分けて作図します。
家の図面と聞くと、不動産の広告の間取り図を思い浮かべるかもしれません。ただ、間取り図は建築図面とは別の図です。
この記事では、建築図面とは何かと、作る人と使う人、段階と分野で分けた種類、見方の基本、確認申請に添える図面、作図の流れを解説します。
この記事の内容は、建築士法・建築基準法・建築基準法施行規則と国土交通省の告示・国の工事の基準で、2026年10月に確かめたものですこの記事では、国の建物の図面の作り方と工事のやり方を決めた国土交通省の基準を、「国の工事の基準」と呼びます。ふつうの家の図面が、この基準と同じ形とは限りません。
建築図面とは、建物を建てるもとになる図面

建築図面は、施主(工事を頼む人)や設計者、施工者(建物を建てる人や会社)など、建物づくりにかかわる人が、どんな建物をどう建てるかを共有するために使う図面です。
設計する人が作る図面は、法律では「建築物の建築工事の実施のために必要な図面」と書かれています(建築士法 第2条第6項)。
住宅1軒でも、見る向きや切り方を変えた図がいくつも要るので、何枚もの図面に分けて作図します。

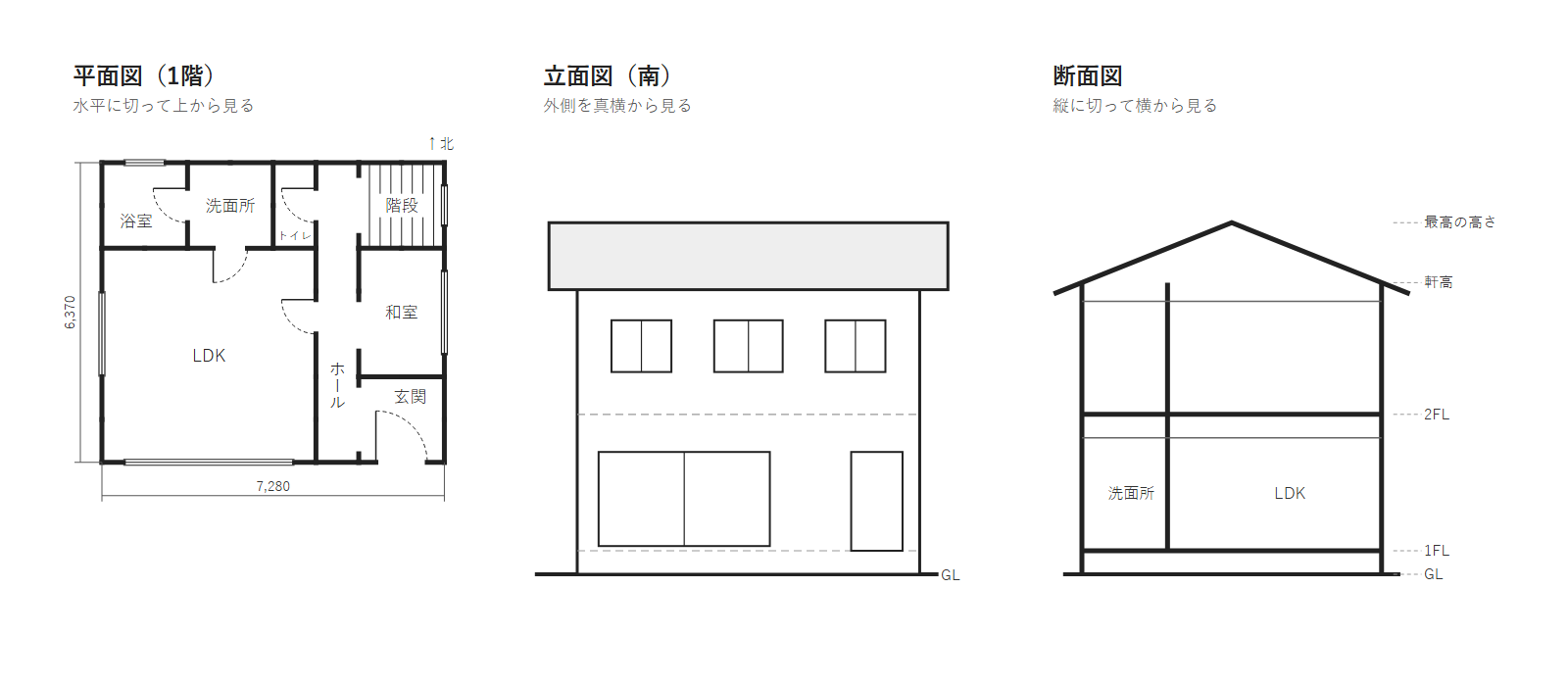

上の図は、同じ住宅を、見る向きと切り方を変えて作図した3つの図面です。
- 平面図(へいめんず):建物を水平に切ったと考えて、真上から見た図
- 立面図(りつめんず):建物を外から見た形の図
- 断面図(だんめんず):建物を垂直に切ったと考えて、その断面を表した図
不動産の広告で見る間取り図(まどりず)は、住宅を探す人に部屋の並びを見せる図です。間取り図をもとに建物を建てることはありません。
広告の間取り図の例
建築図面の平面図の例「建築図面の平面図の例」には、壁や柱の中心の線、寸法、戸の開く向きまで作図されています。「広告の間取り図の例」に書かれているのは、主に部屋の名前と広さです。
2つの図の違いは、間取り図と平面図の違い|不動産の間取り図でくわしく解説しています。
建築図面は設計者が作り、施工者と工事監理者が使う

建築図面にかかわるのは、施主・設計者・施工者・工事監理者の4つの立場の人です。図面を作るのは設計者で、施工者はその図面で建物を建て、工事監理者は同じ図面で工事を確かめます。
4つの立場の人が、それぞれ図面ですること
4つの立場と、図面とのかかわりは次のとおりです。
- 施主(せしゅ):建物の工事を頼む人。設計者から基本設計図で、どんな建物にするかの説明を受ける
- 設計者(せっけいしゃ):建物を設計して、設計図を作る人
- 施工者(せこうしゃ):工事を請け負って、建物を建てる人や会社。施工会社や現場監督と呼ぶこともある
- 工事監理者(こうじかんりしゃ):工事が設計図書(図面と仕様書を合わせた呼び名)のとおりに行われているかを確かめる人
工事監理者の確認は、施主の立場で行う仕事です。
建築図面が要るのは、建つ前の建物を見られないまま仕事を分け合うから

建築図面が要るのは、4つの立場の人が、建つ前の建物を見られないまま仕事を分け合うからです。
施主の頼みを受けて、設計者が建物の形や大きさを決め、施工者がその建物を建てます。そこで設計者は、決めたことを図面と仕様書(工事の内容や手順を書いた書類)にまとめて施工者へ渡します。
工事監理者が使うのも、施工者と同じ図面です。たとえば平面図に描いた窓なら、施工者はその位置に窓を付け、工事監理者は付いた窓を同じ平面図と照らし合わせます。
もとにする図面が同じなので、工事監理者は、できた建物が設計者の決めたとおりかを確かめられます。
建築図面は、作る段階で基本設計図・実施設計図・施工図・竣工図に分かれる

建築図面は、建物ができるまでの段階で分けると、作る順に基本設計図・実施設計図・施工図・竣工図の4つです。
基本設計図は、建物の基本的なことを決めて施主に説明する図面
基本設計図は、設計の初めの段階(基本設計)で、施主の希望に合わせて建物の基本的なことを決めて作る図面です。設計者は基本設計図を施主に出して、どんな建物にするかを説明します。
実施設計図は、工事ができるところまで細かく決めた図面
実施設計図は、基本設計をもとに、工事ができるところまで細かく決めて作る図面です。
設計者は、施工者が中身を正確に読み取れるように作図します。施工者はその図面で、工事の費用を見積もり、工事をします。
施工図は、施工者が工事のために細かく作る図面
施工図(せこうず)は、実施設計図をもとに、工事のために細かく作図した図面です。施工図からは、作る人が設計者から施工者の側に変わります。
施工図は、現場の職人が工事を進めるもとになる図面です。工事監理者は、施工図が設計図書の内容に合っているかを検討します。
竣工図は、完成したときの建物を表す図面
竣工図(しゅんこうず。竣工は工事が終わること)は、完成したときの建物を表した図面です。
竣工図を設計図とは別に作るのは、工事のあいだに設計を変えることがあり、できた建物には設計図と違う所が出るからです。
基本設計と実施設計で作る図面の違いは設計の段階と図面|基本設計と実施設計で描く図面の違い、設計図・施工図・竣工図を作る人と使う人で比べた話は設計図・施工図・竣工図|図面の段階でくわしく解説しています。
実施設計図は、意匠図・構造図・設備図の3つの分野に分かれる

作る段階とは別の分け方として、実施設計図は、表す中身で意匠図・構造図・設備図の3つの分野に分けるのが一般的です。
- 意匠図(いしょうず):建物の形・部屋の並び・仕上げを表す図面
- 構造図(こうぞうず):基礎・柱・梁(はり)など、建物を支える骨組みを表す図面
- 設備図(せつびず):電気・給排水・空調などの設備を表す図面
3つは同じ1つの建物を描き分けた図面で、互いに合わせて作ります。
3つの分け方は、基本設計にも実施設計にもあります。先に見た平面図・立面図・断面図は、どれも意匠図です。
意匠図のうち、よく見る主な図面を、次の表に並べました。
| 図面 | 何を表すか |
|---|---|
| 配置図 | 敷地の中の建物の位置 |
| 平面図 | 各階を水平に切って、真上から見た図 |
| 立面図 | 建物の外観と形 |
| 断面図 | 建物を垂直に切った切り口。階高や各部分と地盤との関係 |
| 矩計図(かなばかりず) | 壁の部分の材料やつくり方を細かく表した図 |
| 展開図 | 部屋の中の壁を、一面ずつ表した図 |
| 天井伏図 | 天井を下から見上げた形で表した図 |
| 仕上表・建具表 | 仕上げや、戸と窓を表の形でまとめた図面 |
構造図には伏図・軸組図・部材断面表などがあり、戸建ての木造住宅以外の建物の設備図に多く並ぶのは、系統図と設備の平面図です。
3つの分野の違いと、それぞれに含まれる図面は、意匠図・構造図・設備図の違い|建築図面の3つの種類と、それぞれに含まれる図面でくわしく解説しています。
平面図の読み方は平面図とは|建築図面の見方・記号・書き方と立面図・断面図・間取り図との違い、立面図は立面図とは|建物を外から見た図面の読み方・書き方と平面図・断面図との違いで解説しています。
断面図は建築図面の断面図の読み方|垂直に切った図面、配置図は配置図とは|建築図面の見方・記号・書き方と平面図・案内図との違い、構造図は構造図の種類|伏図・軸組図・部材リスト・詳細図を見てください。
設計図書は図面と仕様書を合わせた呼び名で、特記仕様書はその工事だけの決まり

ここまでに何度か出た設計図書(せっけいとしょ)は、建築図面と似た言葉として使われます。設計図書は、工事のための図面と仕様書を合わせた呼び名です(建築士法 第2条第6項、建築基準法 第2条第十二号)。
仕様書(しようしょ)は、工事の内容や手順を説明した書面を指します。国の工事の基準では、設計図書は図面のほか、標準仕様書や特記仕様書などの書類でできています。
特記仕様書は、その工事だけの決まりを書いた仕様書です。
設計図書に含まれる書類は設計図書とは|図面と仕様書の違い・含まれる5つの書類・優先順位と読み方、特記仕様書の中身は特記仕様書とは|標準仕様書との違い・書かれる内容と読み方で解説しています。
建築図面は、線・記号・縮尺と寸法の約束事と表題欄を押さえると読める

建築図面は、線・記号・縮尺と寸法の約束事を押さえると読めます。どれも、どの図面にも同じ決まりで出てくる約束事です。
何の図面かは、用紙の右下の表題欄に書かれています。図面一式を読むときは、平面図から読みます。
表題欄には、図面の名前・縮尺・図面番号を書く
表題欄(ひょうだいらん)は、図面の用紙の右下にある、線で囲んだ欄です。その図面が何の工事の、何という図面で、何分の1の縮尺で作図され、何番の図面かが書かれています。
国の工事の基準では、表題欄に工事名称・図面名称・尺度(縮尺)・担当部局名・図面番号と、設計した建築士などの表示を書きます。
図面番号は、図面一式(建物1つ分の図面をまとめたもの)の中の、その図面の番号です。図面一式の2番目に入る図面目録には、図面の順序と名称が並びます。
表題欄の欄の並びと読み方は、建築図面の表題欄の読み方|図面名・縮尺・図面番号の場所で確かめられます。
線は5種類で、柱の中心の基準線は一点鎖線
線の種類は、実線・破線・点線・一点鎖線・二点鎖線の5種類です。線の太さは、極太線・太線・細線の3種類です。
使い分けの例として、柱の中心に引く基準線は一点鎖線で作図します。ほかの線の使い分けは、建築図面の線の種類の読み方|実線・破線・一点鎖線・二点鎖線にまとめました。
記号は方位や材料を決まった形で表し、決まりに無いものは凡例に書く
方位や、壁の材料・戸の開き方などは、決まった形の記号で表します。たとえば方位記号は N を付けた矢印で、矢印の向きが北です。
切った面の材料は、材料構造表示記号(ハッチングなどの模様)で表します。決まった記号に無いものは、図面ごとに決めて、その図面の凡例(はんれい)に意味を書きます。
凡例は、その図面で使う記号や略号(アルファベットなどの短い記号)の意味を書いた欄です。
凡例を書く図面と、凡例の読み方は、建築図面の凡例の読み方|図面ごとの記号の説明で解説しています。
縮尺は何分の1で作図したか、寸法の単位はミリメートル
縮尺は、図面を実物より縮めて作図するときの比率です。1/100 なら、実物の100分の1の大きさです。
国の工事の基準では、原寸(1/1)と縮尺を合わせて、1/1 から 1/600 までの13種類があります。
寸法は、長さの範囲を示す線(寸法線)に、数字を添えて書きます。図面の長さの単位はミリメートルで、単位の記号は書きません。
縮尺が図面ごとに違う理由は建築図面の縮尺|1/100・1/50など、図面ごとに違う理由、寸法の数字の読み方は建築図面の寸法とは|寸法線・寸法値・引出線で解説しています。
約束事を押さえたら、図面は平面図から読みます。ほかの図面が、平面図の基準線に合わせて作図されるからです。
平面図のあとに読む図面の順番は、建築図面の見方|読む順番と、図面の種類・線・記号・縮尺の基本でくわしく解説しています。
確認申請では、付近見取図・配置図・各階平面図などを申請書に添える

確認申請では、付近見取図・配置図・各階平面図・立面図・断面図などを、申請書に添えます(建築基準法施行規則 第1条の3)。
確認申請は、工事に着手する前に、建物の計画が建築基準法などに合っているかを、建築主事や指定確認検査機関に確かめてもらう申請です。申請に添える図面は、実施設計の中で作ります。
添える図面と、それぞれに書く主な事項は、次のとおりです。
| 図面 | 書く主な事項 |
|---|---|
| 付近見取図 | 方位、道路、目標となる地物 |
| 配置図 | 縮尺と方位、敷地境界線、建物の位置、土地の高低、敷地の接する道路の位置・幅員・種類、下水管などの位置 |
| 各階平面図 | 縮尺と方位、間取、各室の用途と床面積、壁と筋かいの位置と種類、通し柱と開口部の位置 |
| 床面積求積図 | 床面積を求めるのに要る各部分の寸法と算式 |
| 2面以上の立面図 | 縮尺、開口部の位置、延焼のおそれのある部分の外壁と軒裏の構造 |
| 2面以上の断面図 | 縮尺、地盤面、各階の床と天井の高さ、軒とひさしの出、建物の各部分の高さ |
基礎伏図・各階床伏図・小屋伏図などの構造の図面は、建物の構造と、構造計算をしたかどうかで変わるので、ここでは並べていません。
確認申請の流れと、提出する図面は、確認申請と図面|確認申請とは・提出する図面でくわしく解説しています。
配置図に書くことは配置図とは|建築図面の見方・記号・書き方と平面図・案内図との違いを見てください。
面積の種類は敷地面積・建築面積・延べ面積とは|3つの違いと図面の面積表、床面積の求め方は求積図とは|敷地と建物の面積の求め方・書き方と地積測量図との違いで解説しています。
図面は、基本設計から実施設計へ、共通の決まりに沿って作図する

図面は、設計者が基本設計から実施設計へと細かくしながら、共通の決まりに沿って作図します。基本設計で建物の基本を決め、実施設計で工事ができるところまで決めて、工事の前には施工者が施工図を作るのが流れです。
線・記号・縮尺と寸法の決まりは、もともと図面を作るときに守る決まりとして書かれています。読むときに知った決まりが、そのまま作図するときの決まりになるわけです。
国の工事の基準では、図面どうしで書くことが重ならず、食い違わないように図面を作ります。作図には、手で描くほかに、CAD(コンピューターで図面を作るソフト)も使われます。
何枚もの図面を並べて、食い違いがないかを確かめる読み方は、建築図面一式の読み方とは|図面同士の突き合わせを見てください。
建築図面は、何の図面かを見分けてから約束事に沿って読もう

建築図面は、施主・設計者・施工者・工事監理者が、どんな建物をどう建てるかを共有するために使う図面です。この記事で見たことは、次の6つです。
- 作る人と使う人:設計者が作り、施工者がその図面で建て、工事監理者が同じ図面で確かめる
- 段階の4つ:基本設計図・実施設計図・施工図・竣工図
- 分野の3つ:意匠図・構造図・設備図
- 設計図書:図面と仕様書を合わせた呼び名
- 見方の基本:何の図面かは表題欄で分かる。図面一式は平面図から、線・記号・縮尺と寸法の約束事で読む
- 確認申請:付近見取図・配置図・各階平面図・立面図・断面図などを添える
図面一式を開いたら、表題欄で何の図面かを見て、平面図から読んでみてください。
