外構詳細図の読み方｜門・塀・擁壁・舗装・排水設備

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と、「公共建築工事標準仕様書（建築工事編）令和7年版」によります。国の建物の工事（官庁営繕）のための決まりです。外構と擁壁の説明は、東建コーポレーションの建築用語辞書「外構」「擁壁」によります。

外構は、東建コーポレーションの建築用語辞書によると、塀や植栽などの構造物全体です。門・車庫・外灯・柵・垣根のほか、庭木や物置までを含みます。

外構の門や塀の詳しい形は、外構詳細図に描かれます。この記事では、国の建物の図面の決まりをもとに、外構詳細図に書かれるものと、その読み方を載せています。

外構詳細図は、建物のまわりの詳しい図

国土交通省は、国の建物の図面の書き方を「建築工事設計図書作成基準」に定めています。あわせて、その資料（基準の資料）も出しています。

基準の資料は、外構詳細図を「外構の詳細を表現する」図としています（資料2 の(17)）。書く事項（記載事項）は、次のとおりです。

資料では、項目の欄の3つが1つの枠にまとめて書かれ、内容の欄も1つです。

囲障は塀や柵のことです（編集部の短い説明）。擁壁は、東建コーポレーションの建築用語辞書によると、高低差のある土地の土砂が崩れるのを防ぐため、斜面を補強した壁です。

基準の中の4.2 の表は、図面一式に入る図面の順序と名前を決めた表です。この表は、外構詳細図を21番目に置き、「配置図と組み合わせることができる。」としています。配置図は、敷地の中の建物の位置を表す図です。

門・塀・擁壁は、平面・立面・断面で描く

内容の欄は「平面,立面,断面及び詳細」です。平面は上から見た形、立面は横から見た形、断面は縦に切った形です（言葉の説明は編集部）。

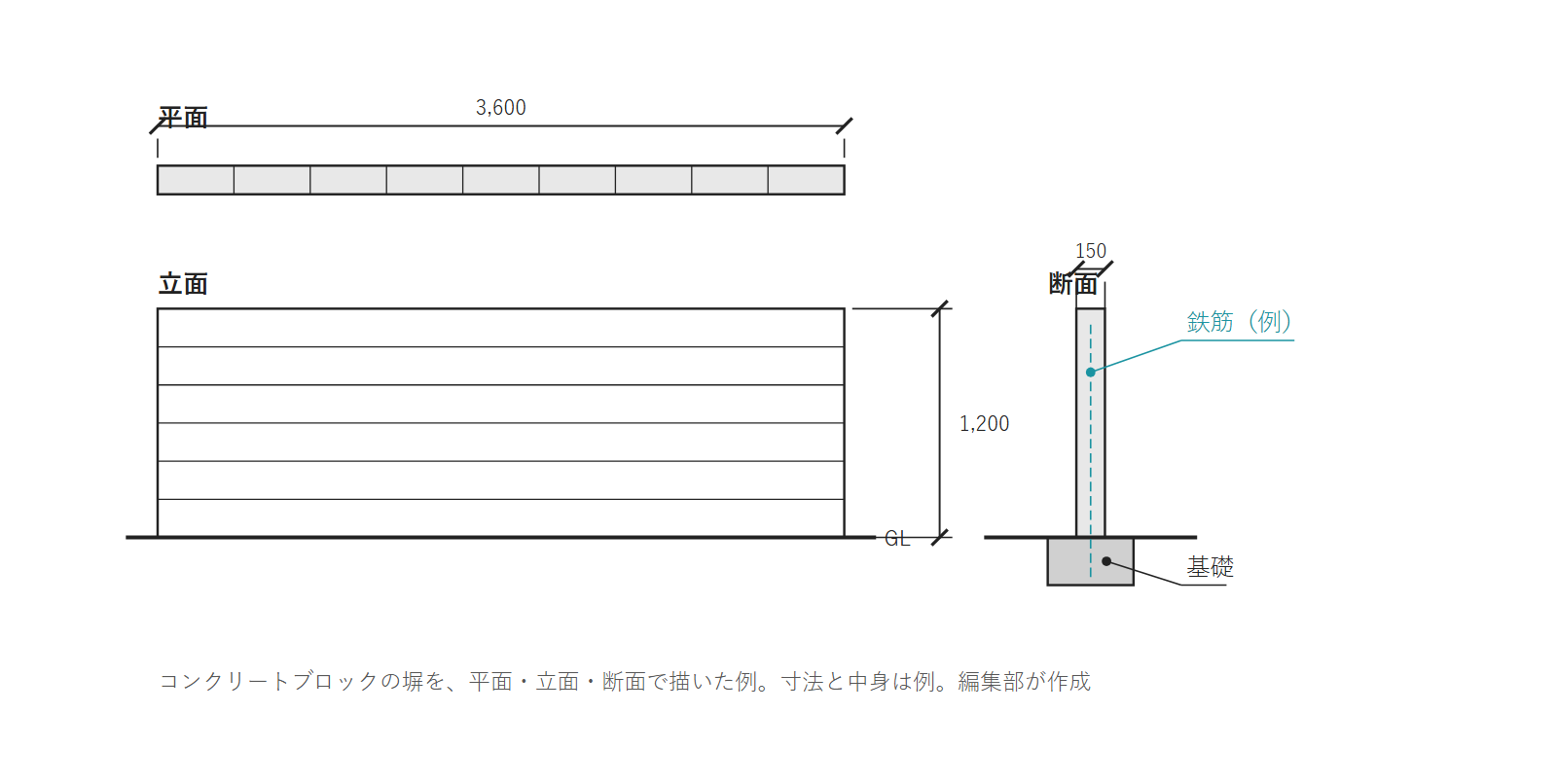

見本の家（説明のために編集部が描いた、木造2階建ての家の例）の敷地の塀を、3つの向きで描いてみました。

• 平面から読むこと：塀の長さと、どこに建っているか
• 立面から読むこと：地面（GL）からの高さと、表の見た目
• 断面から読むこと：塀の厚さと、地面の下の基礎、中の材料

GL は、高さを測るときの基準にする地面の高さです。基礎は、塀の下で塀を支える部分を指します（2つの言葉の説明は編集部）。

塀の中身（鉄筋の入れ方など）は、この図では例として描いたものです。実際の図面ごとに違うので、その図面の寸法と注記で確かめてください。

舗装

資料は、外構詳細図の記載事項に、舗装を挙げています。舗装は、地面をアスファルトやコンクリートなどで固めて仕上げたものです（編集部の短い説明）。

国の建物の工事の材料と工事の決まりを定めた「公共建築工事標準仕様書（建築工事編）」は、舗装工事の決まりに、次の種類の舗装を挙げています。

• アスファルト舗装・透水性アスファルト舗装
• コンクリート舗装
• カラー舗装
• ブロック系舗装
• 砂利敷き

外構詳細図の舗装は、舗装の種類と、どの範囲を舗装するかを読むとよいでしょう（読み方は編集部）。

雨水桝のリストと排水設備

資料は、外構詳細図の記載事項に「雨水桝リスト」と「排水設備等」を挙げています。

雨水桝は、雨の水を集めて排水管へ流すために地面に設ける箱です。リストは、桝ごとの番号や種類を並べた表です（言葉の説明は編集部）。

公共建築工事標準仕様書は、排水工事の決まりを、敷地の中の屋外の雨水の排水と、街きょ・縁石・側溝などを設置する工事に当てるとしています。

排水設備の欄は、雨水を流す管や側溝の場所と形を読む所です（読み方は編集部）。雨水桝や側溝の記号の読み方は、「外構図の記号の読み方｜側溝・排水桝・舗装・囲障」の記事で解説します（準備中）。

まとめ

外構詳細図は、建物のまわりの外構を詳しく描いた図です。

国の建物の図面では、門・囲障（塀）・擁壁、舗装、雨水桝のリスト、排水設備を、平面・立面・断面と詳細で描きます。

配置図と組み合わせて1枚に描くこともできます。
