建築図面の表題欄の読み方｜図面名・縮尺・図面番号の場所
＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。民間の図面の表題欄は、欄の並びや名前が違うことがあります。
建築図面の用紙の右下には、線で囲んだ小さな欄があります。これが表題欄で、その図面が何の工事の、何という図面で、何分の1の縮尺で描かれ、何番の図面かが書かれています。この記事では、国土交通省の図面の基準をもとに、表題欄の場所と、表題欄に書く事項の読み方を載せています。
表題欄は、図面の用紙の右下にある欄
国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.1は、図面の用紙について次のように決めています。
- 用紙の大きさは、A1 か A3（A1・A3 は用紙の大きさの呼び方。日本産業規格 JIS Z 8311 による）
- 用紙は、長い辺を横にして使う
- 用紙には、輪郭（図を描く範囲を囲む線）と表題欄を設ける

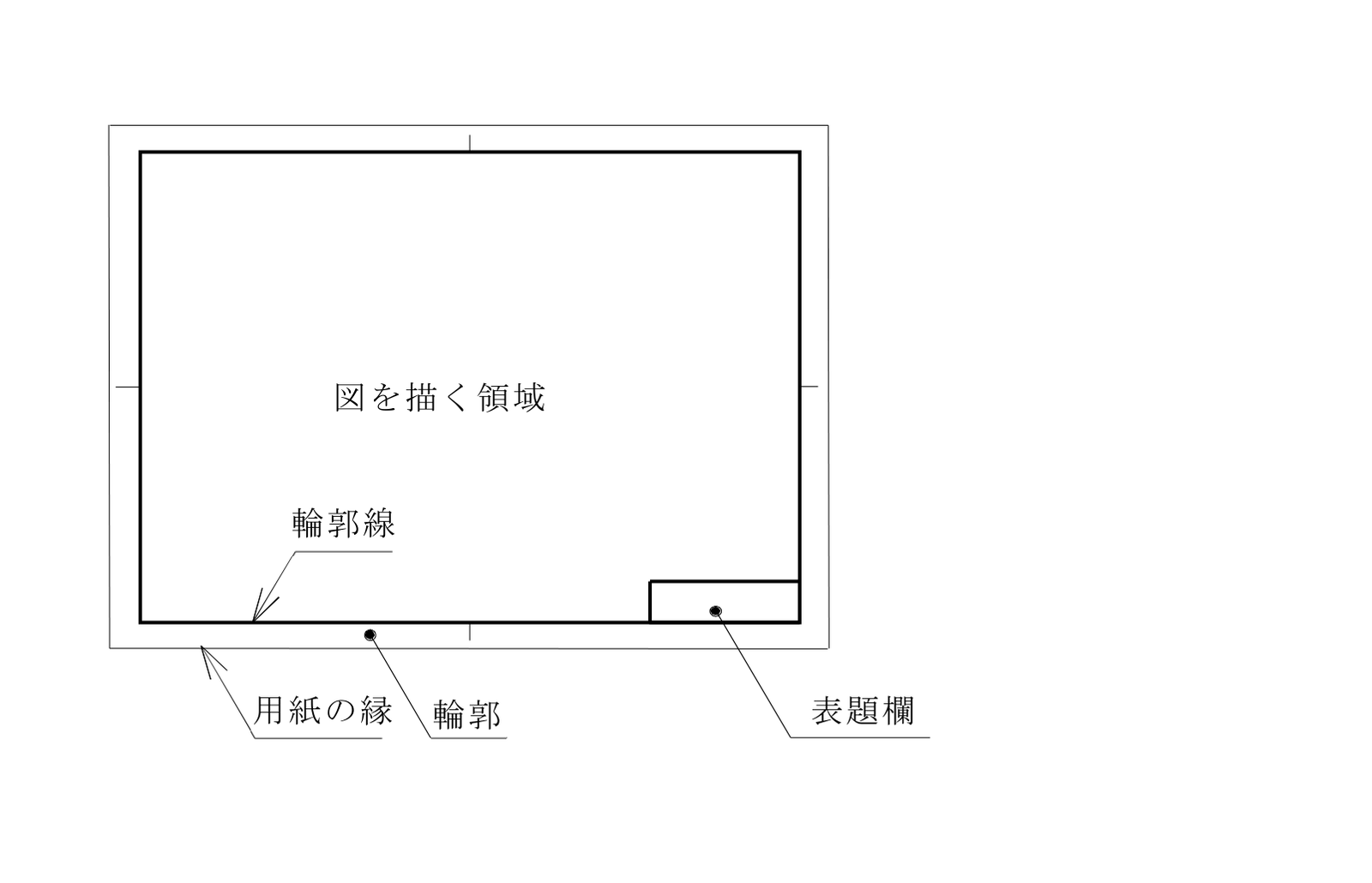

基準の図では、表題欄は、輪郭の内側の右下にあります。
表題欄に書くこと

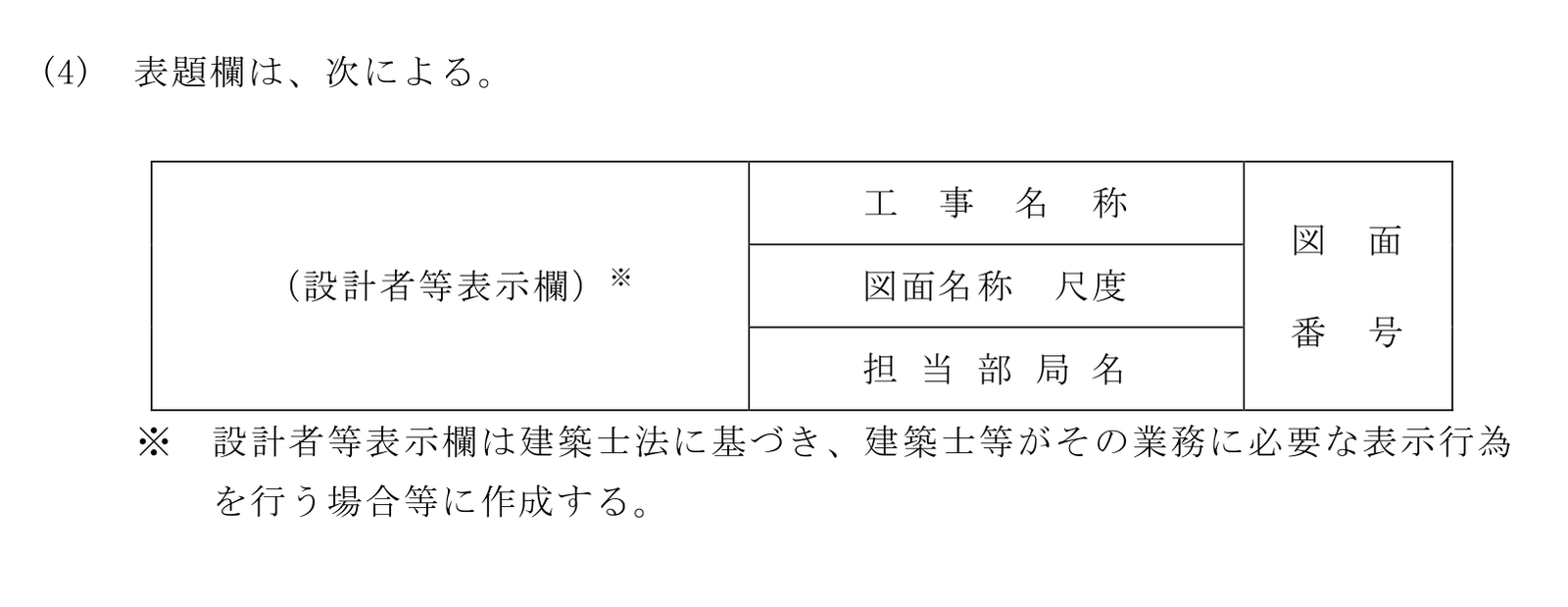

基準の3.1(4)は、表題欄の形を次の表のように決めています。
表題欄の欄は、次のとおりです。
| 欄 | 書くこと |
|---|---|
| 工事名称 | その工事の名前 |
| 図面名称 | その図面の名前（平面図・立面図など） |
| 尺度 | その図面の縮尺（実物を何分の1で描いたか） |
| 担当部局名 | その工事を担当する役所の部署の名前 |
| 図面番号 | その図面の番号 |
| 設計者等表示欄 | 設計した建築士などの表示（次の見出しで説明） |
「書くこと」は、欄の名前の意味を編集部が短く書いたものです。

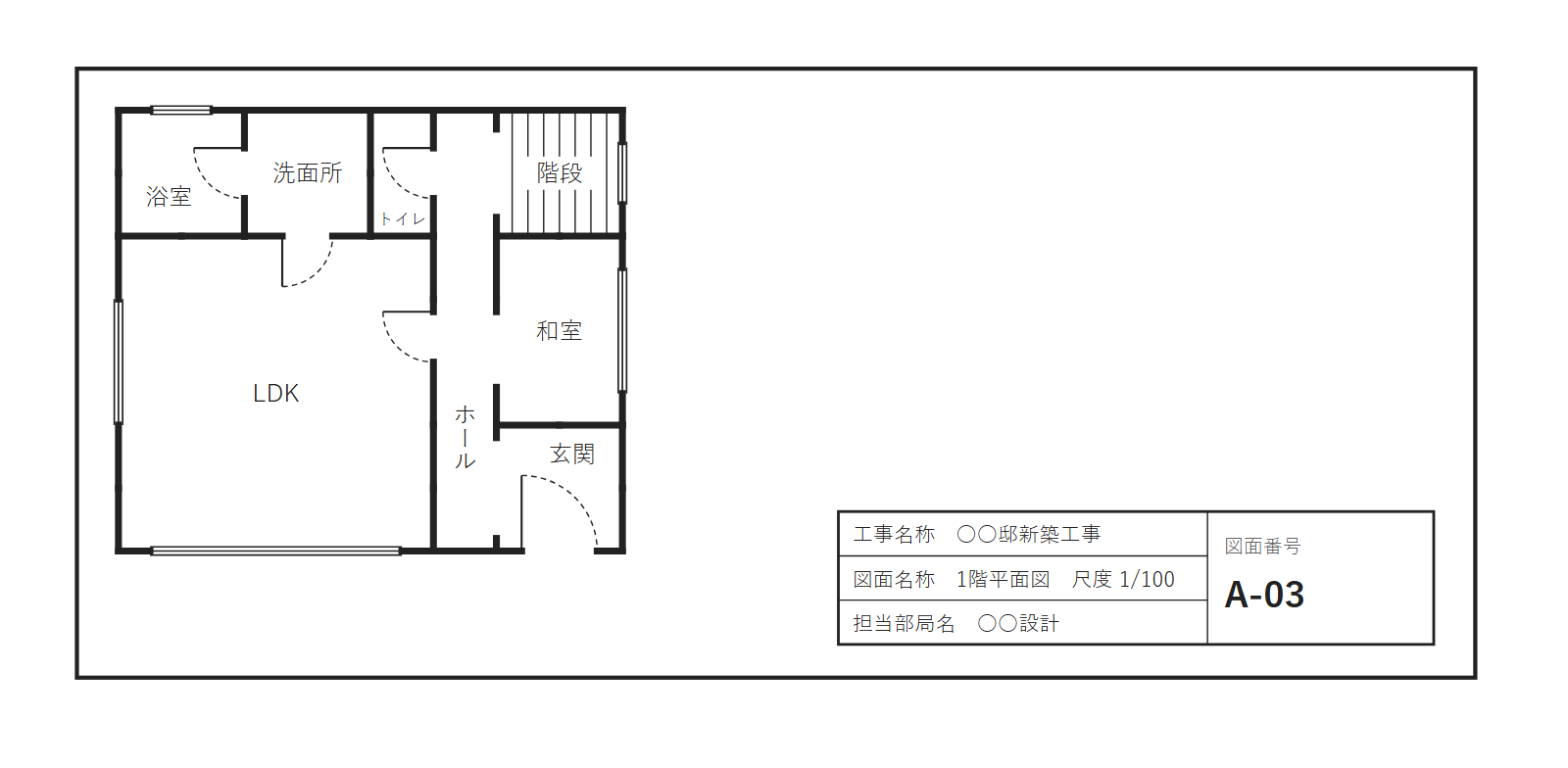

見本の家の図面に表題欄を入れると、次のようになります。
尺度は、表題欄か各図に書く
基準の3.4(2)は、尺度を書く場所を「各図又は表題欄」としています。表題欄に尺度が無い図面では、それぞれの図の近くに尺度が書かれています。尺度の読み方は、「建築図面の縮尺｜1/100・1/50など、図面ごとに違う理由」の記事で解説しています。
設計者等表示欄
表題欄の左の設計者等表示欄について、基準の3.1(4)の注は、建築士法（建築士の資格と仕事を定めた法律）に基づいて、建築士などがその業務に必要な表示をする場合などに作る、としています。
図面番号と図面目録
図面番号は、図面一式（建物1つ分の図面をまとめたもの）の中の、その図面の番号です。基準の資料は、図面一式の2番目に入る図面目録を、「図面の順序及び名称を表現する」としています（資料2 の(2)）。設備の図面の基準（建築設備工事設計図書作成基準）の第5章にある図面目録の様式の例は、図面番号と図面名称の欄を並べています。
図面一式の並びは、「建築図面一式の並び｜表紙・図面目録から設備図まで」の記事で解説しています。
電気・空調・給排水などの設備の図面の基準（建築設備工事設計図書作成基準）の3.1も、用紙を A1 か A3 とし、表題欄に工事名称・図面名称・縮尺・担当部局名・図面番号と設計者等表示欄を設けるとしています。
まとめ
表題欄は、図面の用紙の右下にある欄です。国の建物の図面では、工事名称・図面名称・尺度・担当部局名・図面番号と、設計者等表示欄を書きます。尺度は、表題欄か各図に書きます。図面番号と図面名称の一覧は、図面一式の2番目の図面目録にまとめられています。
