建物の構造の種類|木造・鉄骨造・RC造・SRC造の違いと図面での書き方

編集部 読了 約12分

  • 木造・鉄骨造・鉄筋コンクリート造は、何が違うの?
  • RC造やSRC造は、何の略なの?
  • 構造の種類は、図面や書類のどこに書かれるの?

建物の構造の種類は、骨組みを何の材料でつくるかで分けた名前です。主な種類は、木造(W)・鉄骨造(S)・鉄筋コンクリート造(RC造)・鉄骨鉄筋コンクリート造(SRC造)です。

構造の種類ごとに、建築基準法施行令の決まりと、構造図に描く物が変わります。書類には構造の種類の名前を書き、図面では材料の略号を使います。

この記事の内容は、建築基準法施行令と、国の建物の工事の図面の基準・仕様書で、2026年9月に確かめたものです

建築図面が何のためにあるかは、建築図面とは何か|種類・なぜ必要か・誰が使うかで解説しています。

建物の構造の種類は、骨組みの材料で分ける

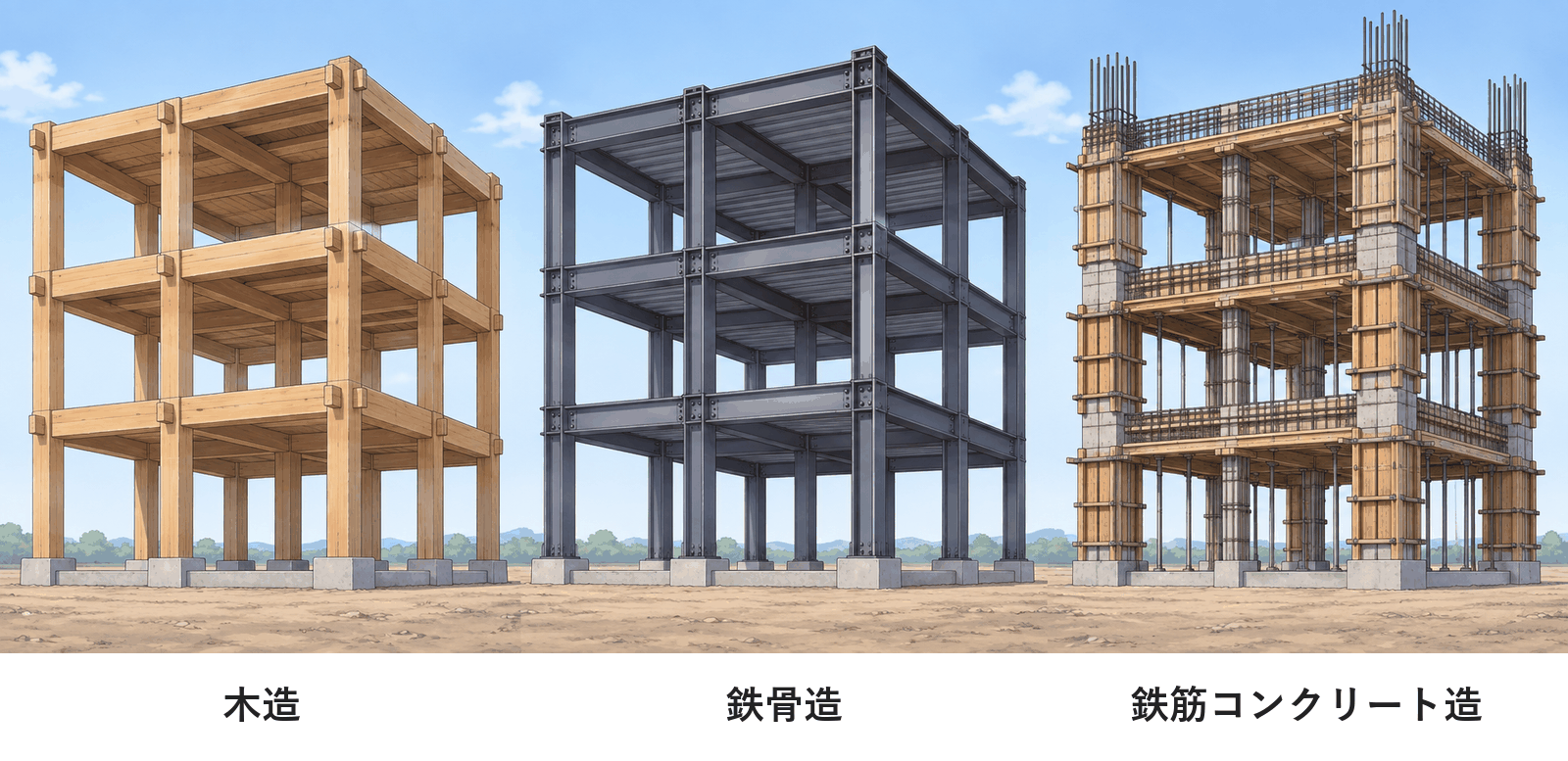

工事中の木造・鉄骨造・鉄筋コンクリート造の骨組みを左から並べた姿
左から木造、鉄骨造、鉄筋コンクリート造。木・鉄骨・鉄筋とコンクリートという、骨組みの材料の違いを見る。名前の札は編集部が付けた。編集部が生成AIで作成

ここでの「構造」は、建物の重さや、雪・風・地震などの力を支える骨組みのことです(建築基準法施行令 第1条第三号)。

建築基準法施行令は、建築基準法を実施するための細かい決まりです。ここからは短く「施行令」と書きます。

骨組みには、基礎・柱・梁(はり)・壁・床・屋根の骨組みや、斜めに入れる材(筋かいなど)があります(施行令 第1条第三号)。ここでの壁と床は、建物の重さや力を支えるものだけです。

基礎・柱・梁など、骨組みの部位の名前は、建物の骨組みの部位名|基礎・柱・梁・床で解説しています。

木造は木で、鉄骨造は鉄骨(骨組みに使う鉄の材料)で、鉄筋コンクリート造は鉄の棒(鉄筋)とコンクリートで骨組みをつくります。主な構造の種類と、図面で使う材料の略号は、次のとおりです。

構造の種類材料の略号骨組みの材料
木造W木
鉄骨造S鉄骨
鉄筋コンクリート造RC鉄筋とコンクリート
鉄骨鉄筋コンクリート造SRC鉄骨・鉄筋とコンクリート

表の略号は、国の建物の図面の作り方を決めた基準(建築工事設計図書作成基準。以下、国の工事の図面の基準)に付いた資料の、材料の欄から取りました。

構造の種類ごとに、施行令の決まりが分かれている

施行令 第3章「構造強度」の節の分かれ方。第一節の総則と第二節の構造部材などのあとに、第三節から第七節が構造の種類ごとに並ぶ
施行令 第3章の節の分かれ方。編集部が作成

材料で分けた構造の種類ごとに、骨組みの決まりも分かれています。決まりは、施行令の第3章「構造強度」にまとまっています。

第3章は「節」というまとまりに分かれ、第三節から第七節が構造の種類ごとの節です(施行令 第3章)。

「第四節の二」は第四節と第五節のあいだに置かれた節で、「の二」が付く節を合わせると、構造の種類ごとの節は7つです。

節構造の種類
第三節木造
第四節組積造(そせきぞう)
第四節の二補強コンクリートブロック造
第五節鉄骨造
第六節鉄筋コンクリート造
第六節の二鉄骨鉄筋コンクリート造
第七節無筋コンクリート造

それぞれの節には、その材料で気をつける所の決まりが、条ごとに書かれています。

たとえば木造の節には、木材に、ふし(枝が出ていたあと)や腐れなど、強さを落とす欠点が無いこととする条があります(施行令 第41条)。

鉄筋コンクリート造の節にあるのは、コンクリートの材料に、鉄筋をさびさせる酸や塩などを含めないとする条です(施行令 第72条第一号)。

1つの建物で2つ以上の構造の種類を組み合わせるときは、部分ごとに、その構造の種類の節を当てはめます(施行令 第63条・第71条)。

たとえば鉄骨造と鉄筋コンクリート造を組み合わせた建物なら、鉄骨造の部分は鉄骨造の節、鉄筋コンクリート造の部分は鉄筋コンクリート造の節です。

木造・鉄骨造・鉄筋コンクリート造の骨組みの違い

木造・鉄骨造・鉄筋コンクリート造の違いの表。骨組みの材料、部材のつなぎ方、施行令の決まりの例
3つの構造の種類の違い。施行令の決まりは一部の例。編集部が作成

3つの構造の種類は、骨組みの材料のほかに、部材のつなぎ方と、骨組みを守る決まりも別々です。ここからは、3つの構造の種類を次の順に見ます。

  • 木造:壁と筋かい、つなぎ目の金物
  • 鉄骨造:ボルトや溶接のつなぎ方と、柱の脚部
  • 鉄筋コンクリート造:鉄筋を包むかぶり厚さ

木造では、壁と筋かいが横から押す力に耐える

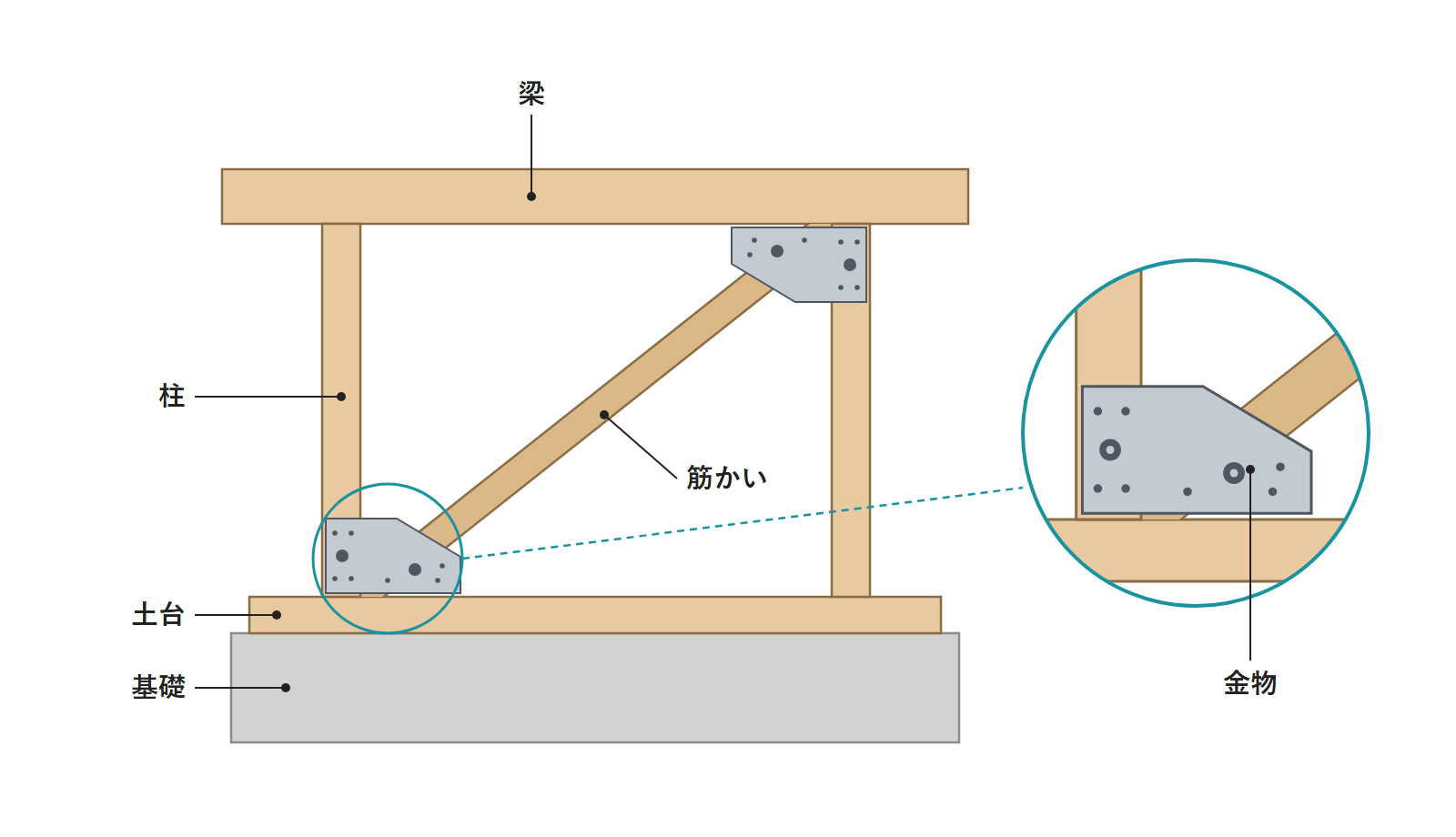

コンクリートの基礎の上に土台、土台の上に2本の柱、柱の上に梁があり、柱の間に斜めの筋かいが入った木造の骨組み。筋かいの両端を柱に留める金物と、その拡大
木造の骨組みの一部。基礎の上の土台、斜めの筋かい、筋かいの端の金物を見る。右の丸は、左下の金物を大きくしたもの。部材の形は例

木造の骨組みでは、横から押す力に壁や筋かいで耐えます。筋かいは、骨組みの間に斜めに入れる、地震や風による変形を防ぐための材です。

木造の建物では、各階に壁か筋かいを釣り合いよく置き、どの向きから横に押す力にも耐えられるようにします(施行令 第46条第1項)。建物を上から見て、直角に交わる2つの向きの両方に置く決まりです(同)。

筋かいの両端は、柱と、梁などの横に架け渡す材に、ボルト・かすがい・くぎなどの金物で留めます(施行令 第45条第3項)。木の部材どうしのつなぎ目も、ボルトなどでしっかり留める決まりです(施行令 第47条)。

土台は、木造の骨組みのいちばん下で柱を受け、建物の重さを基礎に伝える横材です。いちばん下の階の柱の足もとには原則として土台を入れ、土台は基礎にしっかりつなぎとめます(施行令 第42条)。

公共建築工事標準仕様書(国の建物の工事の仕様書)では、土台を基礎に取り付けるのはアンカーボルト(骨組みを基礎につなぎとめるボルト)です。

鉄骨造は、鉄骨の部材をボルトや溶接でつなぐ

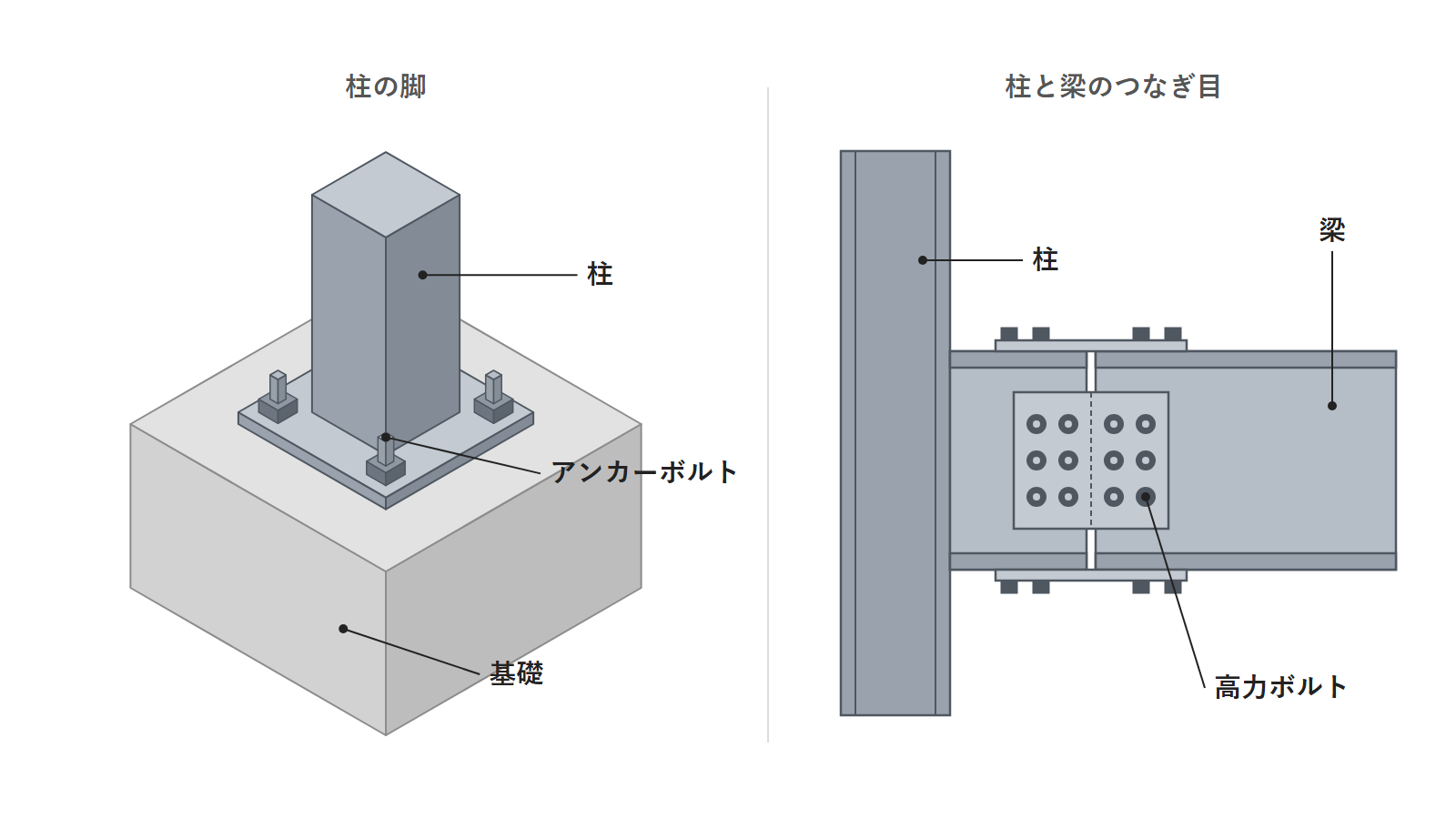

左は、コンクリートの基礎から出たアンカーボルトとナットで、鉄骨の柱の足もとの板が留まっている所。右は、鉄骨の柱に付く梁のつなぎ目で、当てた板に高力ボルトが並んでいる所
鉄骨造の柱の脚(脚部)と、柱と梁のつなぎ目。基礎から出たアンカーボルトと、つなぎ目のボルトの並びを見る。部材の形は例

鉄骨造の骨組みの材料は、炭素鋼かステンレス鋼、または鋳物に使う鉄(鋳鉄)に限られます(施行令 第64条)。炭素鋼やステンレス鋼などの鋼(こう)は、焼き鍛えて強くした鉄です。

炭素鋼の部材どうしは、高力ボルト接合・溶接接合・リベット接合でつなぎ合わせます(施行令 第67条第1項)。国土交通大臣が、これらと同じ以上の効き目があると認めた方法でもかまいません(同)。

高力ボルトは、ふつうのボルトより強さの高いボルトです。溶接は、2つの金属のつなぎ目を高い熱で溶かしてつなぐことをいいます。

柱のいちばん下の部分(柱の脚部)は、アンカーボルトなどで基礎にしっかりつなぎとめる決まりです(施行令 第66条)。上の図の左は柱の脚部、右は柱と梁のつなぎ目に高力ボルトを並べた所を描いています。

鉄筋コンクリート造は、鉄筋をコンクリートで包む

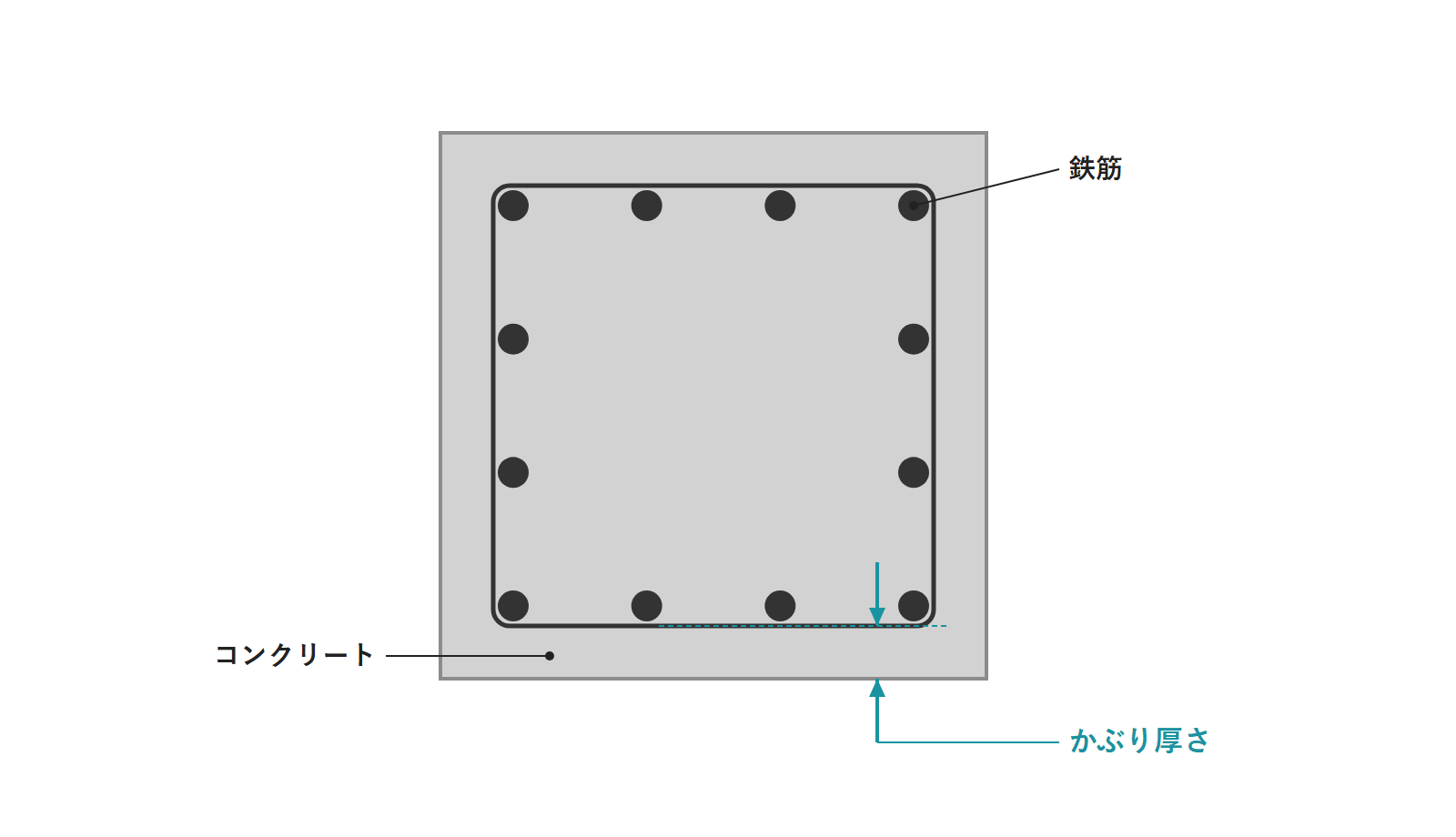

四角い鉄筋コンクリートの柱を横に切った断面。コンクリートの中に縦の鉄筋の点が並び、そのまわりを四角い帯筋が囲む。帯筋の外側からコンクリートの表面までに、かぶり厚さの矢印が付いている
鉄筋コンクリートの柱の断面。点が縦の鉄筋、四角い線が帯筋。いちばん外側の帯筋からコンクリートの表面までが、かぶり厚さ。鉄筋の数と太さは例

鉄筋コンクリート造は、鉄筋を組んで、そのまわりにコンクリートを流し込んで固め、骨組みをつくる構造です。鉄筋を包むコンクリートの厚さを、かぶり厚さといいます。

記事の最初の画像の右の鉄筋コンクリート造では、柱の上に鉄筋が突き出ていて、柱のまわりを木の板の枠が囲んでいます。この枠は型わく(コンクリートを決まった形に打ち込むための仮の枠)です。

型わくと、床の下に立つ支柱は、コンクリートが十分な強さになるまで外してはいけません(施行令 第76条第1項)。

上の断面の図の点は、柱の中に縦に入っている鉄筋です。点を囲む四角い線も鉄筋で、縦の鉄筋を横から帯のように巻いて固定する帯筋です。

かぶり厚さは、部位ごとに次のように決まっています(施行令 第79条第1項)。

部位かぶり厚さ
柱・梁・耐力壁(地震などの力に耐える壁)3センチメートル以上
床・耐力壁でない壁2センチメートル以上
土に直接接する壁・柱・床・梁4センチメートル以上

この厚さは、鉄筋のさびを防ぎ、鉄筋とコンクリートをしっかりくっつけるためのものです(施行令 第79条第2項)。

ただし、国土交通大臣が定めた方法を使う部材と、国土交通大臣の認定を受けた部材には、この厚さを当てません(同)。

SRC造と、そのほかの構造の種類

SRC造と、そのほかの構造の種類と骨組みの材料の表。鉄骨鉄筋コンクリート造・補強コンクリートブロック造・組積造・無筋コンクリート造
木造・鉄骨造・鉄筋コンクリート造のほかに、施行令に節がある構造の種類。編集部が作成

骨組みの違いを見た3つのほかに、次の4つの構造の種類にも施行令の節があります。SRC造は、鉄骨造と鉄筋コンクリート造の節の決まりの多くを当てはめる構造です(施行令 第79条の4)。

コンクリートブロックは、コンクリートを箱型に固めた材料で、中に空洞があります。

構造の種類どんな構造か
鉄骨鉄筋コンクリート造(SRC造)鉄骨のまわりに鉄筋を組み、コンクリートで包む。鉄骨造の節と鉄筋コンクリート造の節から、多くの決まりを当てはめる(施行令 第79条の4)
補強コンクリートブロック造コンクリートブロックを積み、空洞に鉄筋を入れて、モルタルかコンクリートで埋める(施行令 第62条の6)
組積造れんが・石・コンクリートブロックなどを積み上げる。組積造の節は、補強コンクリートブロック造には当てはめない(施行令 第51条・第62条の2)
無筋コンクリート造鉄筋を入れないコンクリート。組積造の節と、鉄筋コンクリート造の節の一部を当てはめる(施行令 第80条)

モルタルは、セメントや石灰と砂を混ぜて、水で練ったものです。

構造の種類は、書類には名前で書き、略号は資料1 で決まっている

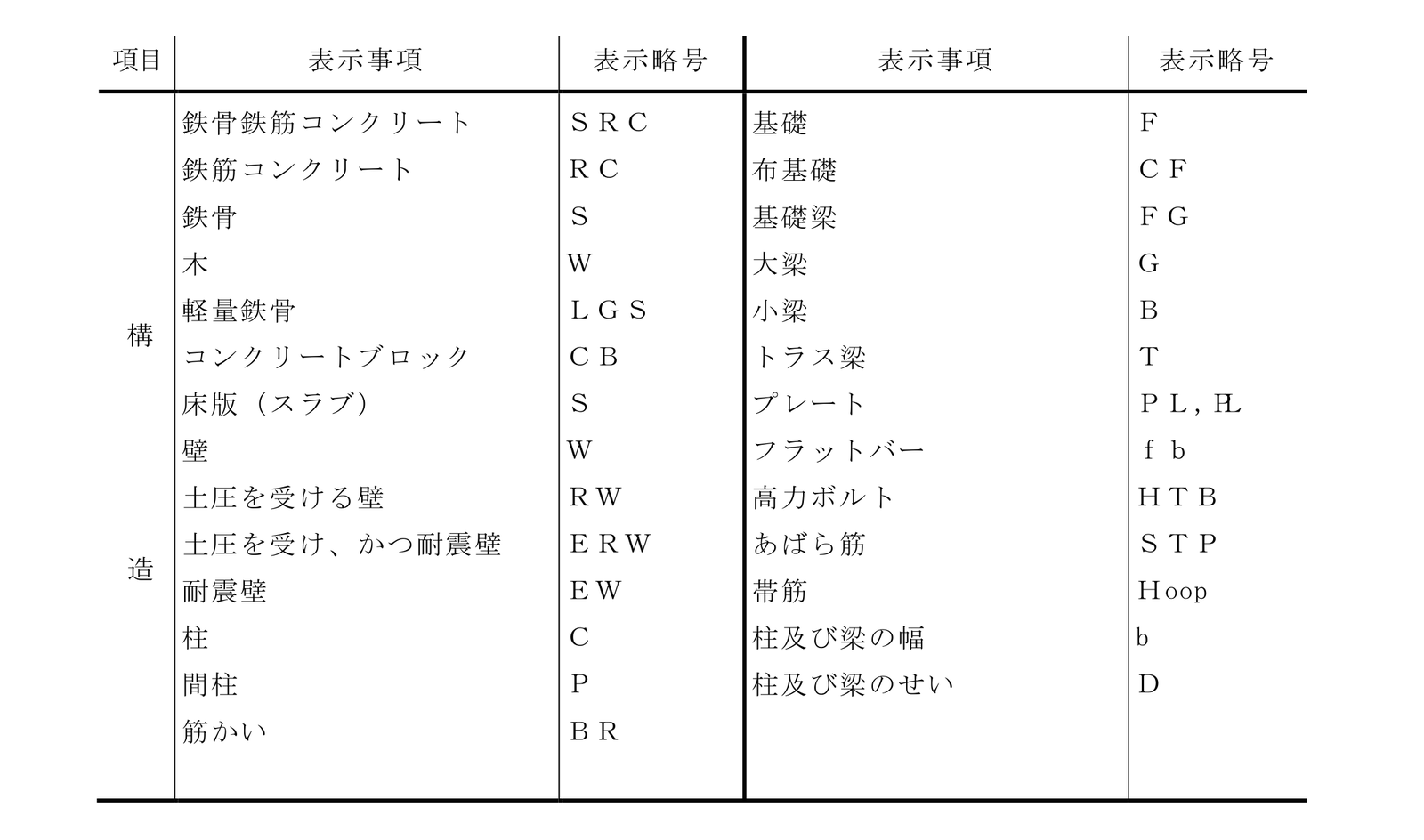

資料1 略号の構造の欄。鉄骨鉄筋コンクリートの SRC から筋かいの BR まで
資料1 の構造の略号。左の列の上の6行が材料の略号。同じ列の下の床版(スラブ)の S と壁の W を見比べる。出典:国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」資料1 の構造の欄を切り出して編集部が作成

特記仕様書は、図面といっしょに作る、その工事だけの決まりをまとめた書類です。国の工事の図面の基準では、特記仕様書に「鉄筋コンクリート造」のような構造の種類の名前を書きます。

特記仕様書の工事概要(工事の場所や、何を建てるかを書く所)では、建物を名称・構造・階数の順に書く決まりです。

基準に付いた資料の書き方の例は「宿舎 鉄筋コンクリート造 ○階建」で、構造を略号ではなく名前で書いています。

特記仕様書の読み方は、特記仕様書とは|標準仕様書との違い・書かれる内容と読み方を見てください。

図面の中で使う略号は、基準に付いた資料の「資料1 略号」で決まっています。材料の略号は、資料1 の左の列の上から6行の SRC・RC・S・W・LGS・CB です。

LGS は軽量鉄骨(薄い鋼を加工してつくった、軽いわりに強い鉄骨)、CB はコンクリートブロックの略号です。

施行令には軽量鉄骨造だけの節は無く、鉄骨でつくる骨組みには鉄骨造の節が当てはまります(施行令 第63条)。

資料1 では、床版(スラブ。重さを支える鉄筋コンクリートの床の板)の略号も S、壁の略号も W です。材料の欄の S は鉄骨、W は木ですが、床版や壁の欄の S と W はその部位を指します。

国の工事の図面の基準は国の建物のためのものなので、ふつうの家の図面や書類が同じ書き方とは限りません。図面によく出るほかの略号は、建築図面の略語の読み方|FL・CH・GL・SLで解説しています。

構造の種類ごとに、構造図のレイヤに加わる物が変わる

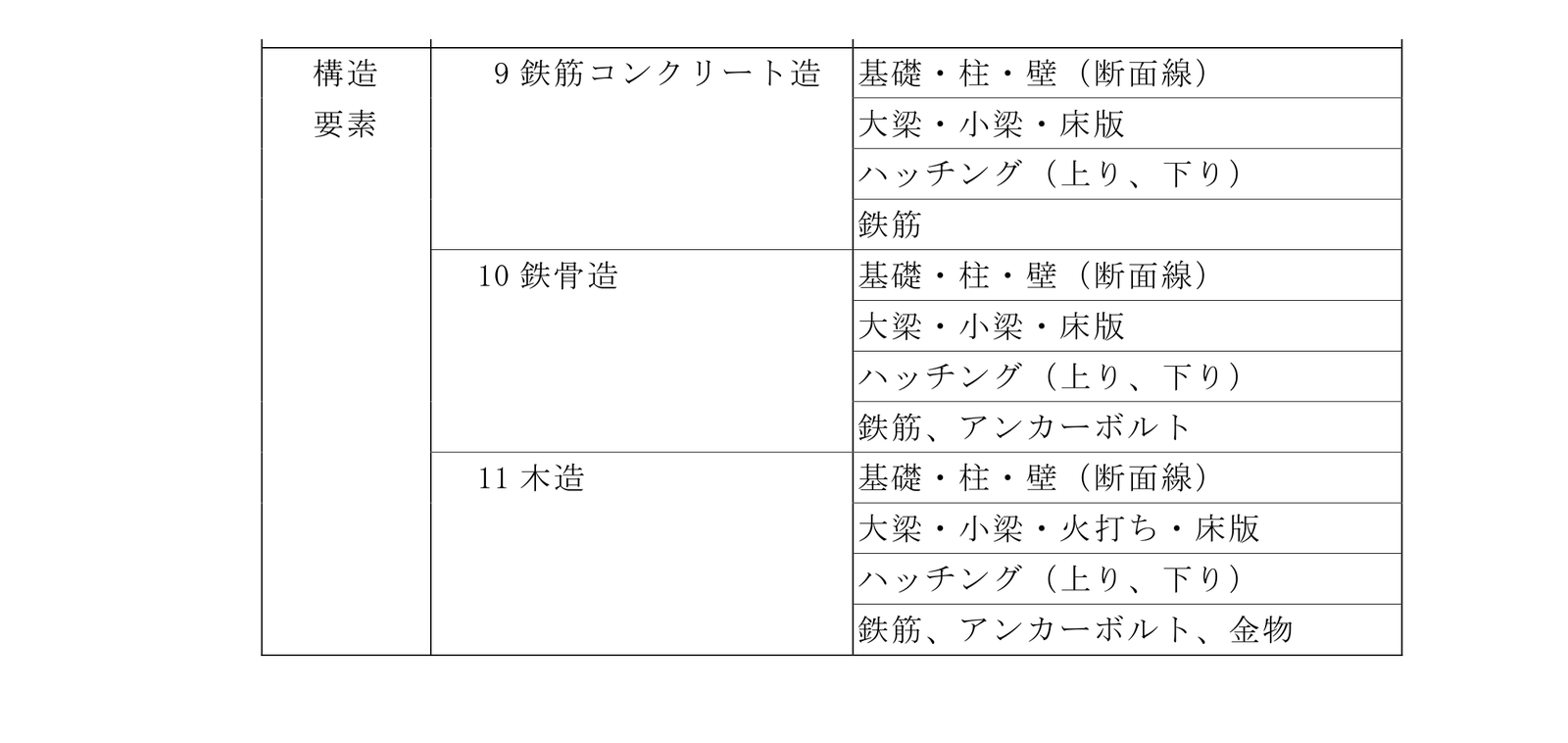

建築工事設計図書作成基準のレイヤ分類のうち、構造要素の9 鉄筋コンクリート造・10 鉄骨造・11 木造の行
レイヤ分類の構造要素。3つの構造の種類の2行目(木造だけ火打ちがある)と4行目(鉄筋/鉄筋、アンカーボルト/鉄筋、アンカーボルト、金物)の違いを見る。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」のレイヤ分類の表から構造要素の行を切り出して編集部が作成

国の工事の図面の基準では、構造図(建物の骨組みを表す図面)を CAD で描くときのレイヤが、構造の種類ごとに分かれています。

レイヤは、CAD のソフトで図を分けて描く、重ねたり別々に直したりできるシートです。

上のレイヤ分類の画像では、鉄筋コンクリート造・鉄骨造・木造に、それぞれ4つのレイヤが1行ずつ並んでいます。2行目では、木造にだけ「火打ち」が入っています。

火打ち(火打材)は、木造の床や屋根の骨組みで、水平に交わる材の隅を斜めに結んで固め、変形を防ぐ短い部材です。施行令では、筋かいと同じく、斜めに入れる材(斜材)に当たります(施行令 第1条第三号)。

4行目は、鉄筋コンクリート造が「鉄筋」、鉄骨造が「鉄筋、アンカーボルト」、木造が「鉄筋、アンカーボルト、金物」です。

アンカーボルトは、木造の土台と鉄骨造の柱の脚部で見た、骨組みを基礎につなぎとめるボルトです。

つまり、鉄筋コンクリート造と比べて、鉄骨造と木造ではアンカーボルトが、木造ではさらに金物と火打ちが、構造図に描く物に加わります。

構造図にどんな図があるかは、構造図の種類|伏図・軸組図・部材リスト・詳細図を見てください。構造図が意匠図・設備図とどう分かれるかは、建築図面の3つの種類|意匠図・構造図・設備図にまとめました。

構造の種類は、骨組みの材料と図面の略号で見分けよう

この記事のまとめの表。分け方、施行令の決まり、骨組みの違い、SRC造とそのほかの構造、書類と略号、構造図の違い
この記事のまとめ。編集部が作成

構造の種類は骨組みの材料で分けた名前で、種類ごとに施行令の決まりと構造図に描く物が変わります。この記事で見たことは、次の6つです。

  • 分け方:骨組みの材料で分ける。主な種類は木造・鉄骨造・RC造・SRC造
  • 施行令の決まり:第3章の第三節から第七節が、構造の種類ごとの節
  • 骨組みの違い:木造は壁や筋かいで固めて金物で留め、鉄骨造はボルトや溶接でつなぎ、RC造は鉄筋をかぶり厚さのコンクリートで包む
  • SRC造とそのほか:SRC造・補強コンクリートブロック造・組積造・無筋コンクリート造にも施行令の節がある
  • 書類と略号:工事概要には名前で書き、略号は資料1 で決まっている(SRC・RC・S・W など)
  • 構造図の違い:RC造と比べて、鉄骨造と木造にはアンカーボルト、木造にはさらに火打ちと金物が加わる

図面で構造の種類を確かめるときは、まず特記仕様書の工事概要で構造の名前を読んでみてください。図面の S や W は、材料の略号のほかに、床版や壁の略号のこともあります。
