案内図の読み方｜敷地の場所

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）によります。国の建物の工事（官庁営繕）のための図面の決まりです。特定行政庁の説明は「建築基準法」、真北の説明は国土地理院の「真北と磁北」によります。

建築図面の一式には、建物を建てる土地（敷地）がどこにあるかを示す、地図のような図が入っています。国の建物の図面では、この図を敷地案内図と呼びます。

この記事では、案内図（敷地案内図）に書かれるものと、その読み方を載せています。

案内図は、敷地の場所への道案内の図

国土交通省は、国の建物の図面の書き方を「建築工事設計図書作成基準」に定めています。あわせて、その資料（基準の資料）も出しています。

基準の資料は、敷地案内図を「工事場所への道案内及び周囲の概況を表現する」図としています（資料2 の(4)）。周囲の概況は、敷地のまわりの大まかな様子のことです。

基準の中の4.2 の表は、図面一式に入る図面の順序と名前を決めた表です。この表は、敷地案内図を5番目に置いています。

同じ表は、敷地案内図を、基本設計（最初に大まかに決める設計）と実施設計（工事のための詳しい設計）の両方で作る図としています。

尺度（縮尺）は、特定行政庁が定めている場合は、それによります。特定行政庁は、建築基準法 第2条第三十五号で、原則として、建築主事などを置く市町村ではその市町村の長、そのほかの市町村では都道府県知事とされています。

案内図に書かれるもの

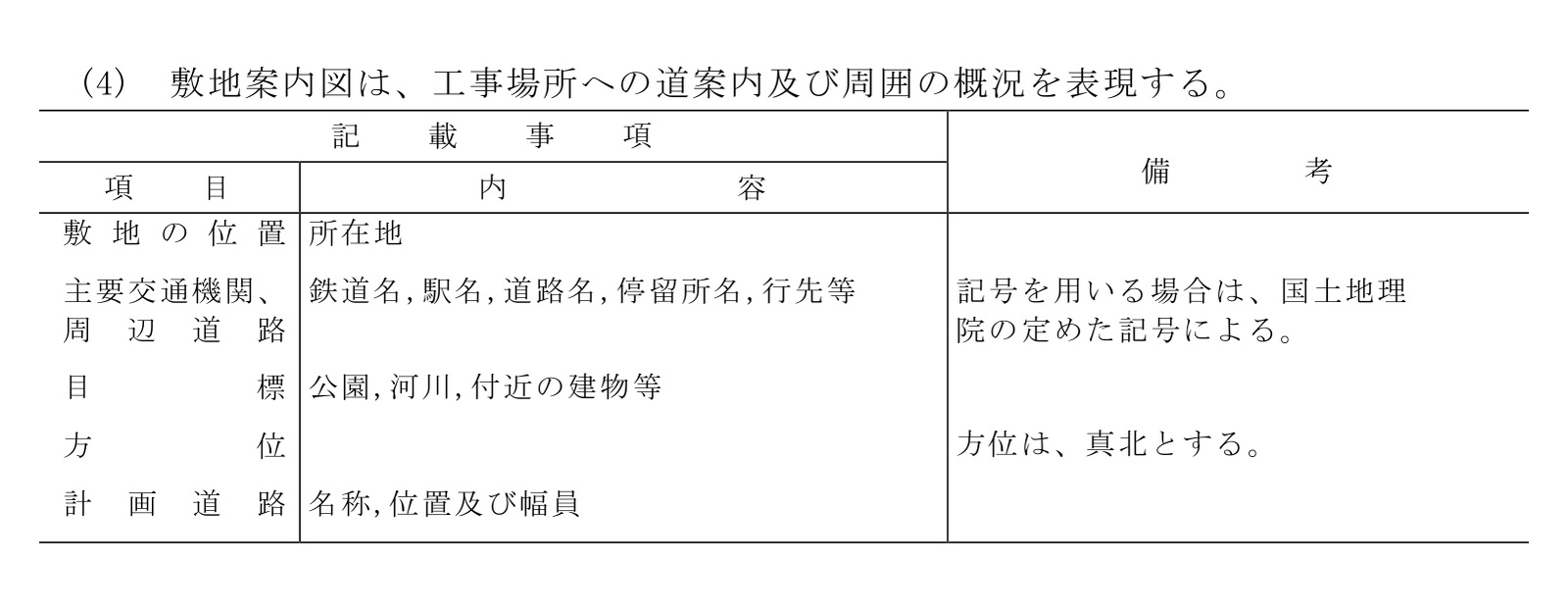

基準の資料は、敷地案内図に書く事項（記載事項）を、次の表にしています。

所在地は敷地の住所、目標は道順を探すときの目印になる公園や川や建物のことです。幅員は道路の幅を指します（3つの言葉の説明は編集部）。

計画道路の中身の説明は、資料にありません。道路の名前・位置・幅を書く行です。

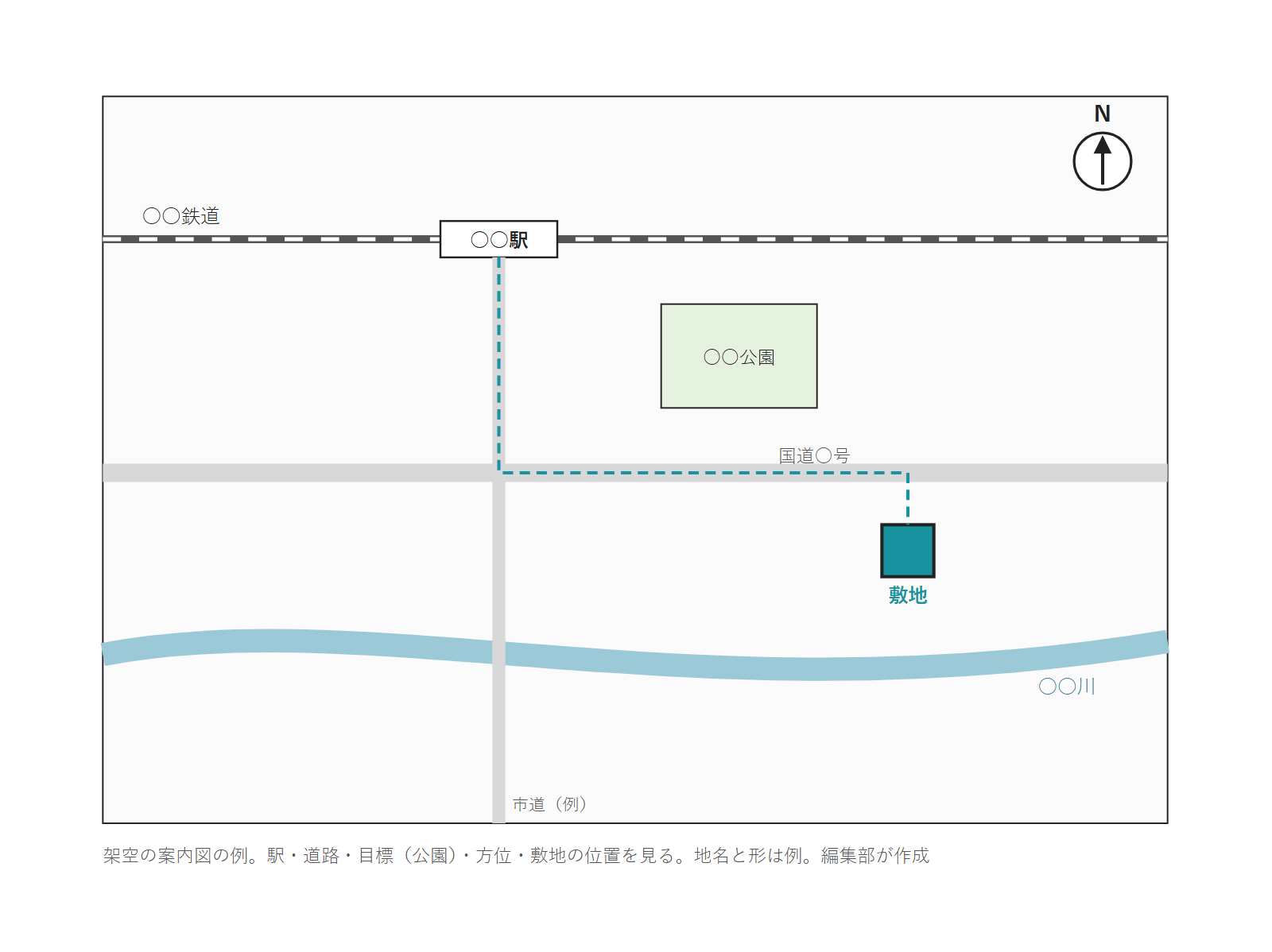

架空の町で、案内図の例を描いてみました。

案内図を読むときは、まず敷地の印を見つけましょう。

次に、最寄りの駅や大きな道路から、敷地までの道順をたどります。公園や川などの目標は、現地で場所を確かめる手がかりになるでしょう（読み方は編集部）。

方位は真北

基準の資料は、敷地案内図の方位を真北としています。

国土地理院の説明では、真北は地図の経線（地形図のたて線）が指す上です。方位記号の読み方は、「建築図面の方位の読み方｜方位記号と北の向き」の記事で解説しています。

地図の記号

基準の資料は、「主要交通機関、周辺道路」の行の備考で、記号を用いる場合は、国土地理院の定めた記号によるとしています。

鉄道や駅、道路を記号で描いてある案内図では、国土地理院の決めた記号で読むことになります。

まとめ

案内図（敷地案内図）は、敷地の場所への道案内と、まわりの様子を表す図です。

国の建物の図面では、敷地の所在地、鉄道や駅や道路、目標になる公園や川、方位（真北）、計画道路を書きます。

鉄道や道路を記号で描く場合は、国土地理院の定めた記号を使います。
