学校の製図では平面図や断面図を作図しても、仕上表まで作る機会は少なかったかもしれません。製図の教科書にも、目次に仕上表の節が無いものがあるほどです。
しかし実務の図面一式には、略号と数字が並んだ仕上表が入っています。この記事では、戸建て住宅の仕上表の見本を使い、仕上表の1枚に並ぶ表と欄の読み方、会社ごとの書式の違い、あわせて見る図面を解説します。
仕上表は、建物の床や壁、天井、屋根や外壁に何を使うか、つまり仕上げをまとめた表です。読むときは、知りたい部屋の行を見つけ、左から右へ読みます。
仕上表とは

仕上表の欄には、仕上げと、その下の下地が書かれます。上の見本の1枚に並ぶのは、上から次の5つです。
- 外部仕上表:屋根や外壁など、建物の外側の仕上げを、部位ごとの行に書いた表
- 凡例:表の中で使う記号や略号の意味の一覧
- 特記:表の中に書いていない決まりを、文でまとめた欄
- 室内仕上表:建物の中の仕上げを、部屋ごとの行に書いた表
- 表題欄:図面番号・図面名・会社名などをまとめて書く欄
この記事では、いちばん量の多い室内仕上表から読みます。この記事の件数は、インターネットで公開されている設計図書の仕上表27件(戸建て住宅11件を含む)を、編集部が集めて数えたものです。
外部仕上表の置き場が分かった20件のうち、15件は室内仕上表と同じ図面に並べ、5件は別の図面にしていました。表題欄の縮尺の欄は、見本では空いています。
国の建物の工事で使う、国土交通省が決めた図面の基準があります(この記事では「国の工事の基準」と呼びます)。

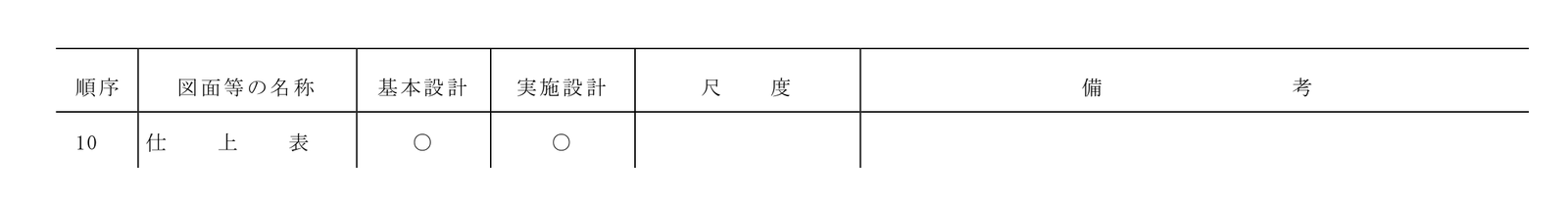

この基準の図面の一覧でも、仕上表の縮尺は決められていません。
室内仕上表の読み方

室内仕上表(内部仕上表とも書きます)は、部屋ごとの行に、部位ごとの仕上げを書く表です。読むときに押さえることは、次の2つです。
- 行は部屋、列は部位
- CH・腰・備考の列
行は部屋、列は部位
室内仕上表の行には、玄関・ホール・居間・食堂のように部屋の名前(室名)が並びます。集めた中で室内仕上表のある26件のうち、25件が行を部屋、列を部位にした形でした。
列は、床 → 巾木 →(腰)→ 壁 → 天井と並ぶものが多く、26件中21件でした。たとえば玄関の行と床の列が交わる欄には、玄関の床の仕上げと下地が書かれます。
CH・腰・備考の列
見本の列は、左から階・室名・CH・床・巾木・腰・壁・廻縁・天井・備考です。CH は天井高のことで、この列には床の仕上げの面から天井の仕上げの面までの高さを書きます。
腰は、壁の下のほうで、上の部分と仕上げを変えるところです。見本は腰と壁が同じ仕上げで、列だけを設けた形です。

備考の列には、下足入れ・システムキッチン・手摺のように、その部屋に付く物が書かれています。腰や廻縁の列が無い図面や、床の高さ(FL)の列を立てる図面もあり、列の位置や数は図面によってまちまちです。
凡例と特記で部屋の行を読む

欄の中には、P・B や EP のような略号が並びます。
略号は凡例で引き、欄に書いていない決まりは特記で読むと、部屋の行が読み切れます。見本で順に見るのは、次の3つです。
- 凡例で略号を引く
- 特記で欄に無い決まりを読む
- 玄関と居間・食堂の行を読む
凡例で略号を引く
見本の凡例を見ると、P・B は石膏ボード、EP は合成樹脂エマルションペイント、ケイカル板は繊維混入けい酸カルシウム板と書かれています。
石膏ボードはプラスターボードとも呼ぶ同じ板で、この記事ではプラスターボードと書きます。
凡例のビニールクロスは、ビニル壁紙のことです。同じ物でも略号は図面によって違い、見本の P・B は、国の工事の基準の略号の表では GB-R です。
分からない略号は、その図面の凡例で引きましょう。
特記で欄に無い決まりを読む
見本の特記には、次の3つの決まりが書かれています。
- 床は原則として下地 構造用合板 t24 とする。
- 器具取付下地、出隅補強等の壁下地は合板とする。
- 水廻りの壁・天井の下地は耐水P・Bとする。
居間・食堂の床の欄は、見本では「フローリング t12」だけで、下地が書かれていません。その下地は、特記の1つ目のとおり、厚さ24mmの構造用合板です。
1つ目は「原則として」なので、玄関の床のように欄に下地が書いてある所は、その欄で読みます。2つ目は、手摺などの器具を付ける所や出隅の補強の所だけ、壁の下地を合板にするという決まりです。
3つ目の水廻りの下地は、見本では洗面・脱衣の行の欄にも「耐水P・B」と書かれています。特記は、表の欄と合わせて読みます。
玄関と居間・食堂の行を読む
玄関の行を左から右へ読み、文に言い直したのが次の表です。t は厚さ、H は高さを表します。
| 列 | 欄の書き方 | 文に言い直すと |
|---|---|---|
| CH | 2400 | 天井の高さは2400mm |
| 床 | モルタル下地 磁器質300角タイル貼 | モルタルの下地に、300角の磁器質タイルを張る |
| 巾木 | 磁器質タイル貼 H100 | 磁器質タイルの巾木で、高さは100mm |
| 腰・壁 | P・B t12.5下地 ビニールクロス貼 | 厚さ12.5mmのプラスターボードに、ビニルクロスを張る |
| 廻縁 | 木製(既製品) | 既製品の木製廻縁 |
| 天井 | P・B t9.5下地 ビニールクロス貼 | 厚さ9.5mmのプラスターボードに、ビニルクロスを張る |
| 備考 | 下足入れ(既製品) | 既製品の下足入れを付ける |
居間・食堂の行は、床が厚さ12mmのフローリングで、その下地は特記の構造用合板です。壁と天井の仕上げは玄関と同じで、天井の高さは2450mmです。
集めた戸建て住宅の仕上表11件では、玄関の床が磁器質タイルのものが7件でした。居室の床はフローリングが9件で、カーペットやクッションフロアの例もあります。
会社ごとの仕上表の書式

見本は1つの会社の書き方で、ほかの会社の仕上表は形が違います。書き方の件数は、実際の工事の図面と自治体などの標準プランの18件で数えました。
それでも、どの書式も、部屋ごとの行に部位ごとの下地と仕上げを書いています。見本と参考例で読み比べるのは、次の4つです。
- 下地の列を別に立てる書式
- 1つの欄に続けて書く書式
- 1つの欄を上下2段にする書式
- 書く細かさの違い
下地の列を別に立てる書式
上の参考例は、床・巾木・腰壁・壁・天井の列を、それぞれ「下地」と「仕上」の2列に分けています。居間の壁なら、下地の列に「PB厚12.5」、仕上の列に「ビニールクロス」です。
18件のうち、この書式は7件でいちばん多くありました。参考例の部屋は腰壁を使わないので、腰壁の列は空いています。
1つの欄に続けて書く書式
この記事の見本は、「P・B t12.5下地 ビニールクロス貼」のように、1つの欄に下地と仕上げを続けて書く書式です。18件のうち6件がこの書式でした。
続けて書く図面では、下地を先に、仕上げを後に書くものが7件、逆の順が1件でした。欄の書き方を詳しく解説したのが、「仕上表の下地と仕上げの表記|材料の名前の書き方」の記事です。
1つの欄を上下2段にする書式

この書式では、上の段から仕上げ、下の段の下地の順に読みます。厚さを数字で書くのは、隣の「厚」の列です。
18件のうち、この書式は2件でした。床と、壁・天井とで書き方を変える図面も3件ありました。
書く細かさの違い

この参考例は、材料の厚さに加えて、メーカーの品番や塗装の色番号まで書いています。集めた戸建て住宅の仕上表11件では、厚さまで書くものが8件でした。
メーカー名や商品名まで書くものは2件、品番と色番号まで書くものは1件です。設備機器や断熱材まで書く図面もあります。
住宅の仕上表は、仕様の決まった規格住宅では書く量が少なく、一から決める注文住宅では多めです。
外部仕上表の読み方

外部仕上表は、屋根・軒裏・外壁・基礎・雨樋など、部位ごとの行で書く表です。欄の書き方は室内仕上表と同じで、下地と仕上げを続けて書いています。
屋根の行は、見本では「日本瓦葺 アスファルトルーフィング下葺」です。瓦の下に、アスファルトルーフィングを敷いた屋根と読めます。
外壁は窯業系サイディング張り、軒裏はケイカル板に EP 塗り、雨樋は塩ビ製の半丸です。建物に無い部位の行は、空いています。
右半分には、ポーチやテラス・ベランダの仕上げと、建築場所や面積の欄が並びます。集めた戸建て住宅の仕上表11件では、屋根は瓦が4件、スレートが3件でした。
仕上表とあわせて見る図面

仕上表には図形が無いので、仕上げが変わる範囲や部屋の場所は、ほかの図面で読みます。あわせて見る図面と書類は、次の5つです。
- 立面図で外壁の一部の仕上げを読む
- 平面図で部屋の場所を確かめる
- 天井伏図にも天井の仕上げが書かれる
- 展開図に壁ごとの仕上げが書かれることもある
- 特記仕様書で材料の仕様を読む
立面図で外壁の一部の仕上げを読む

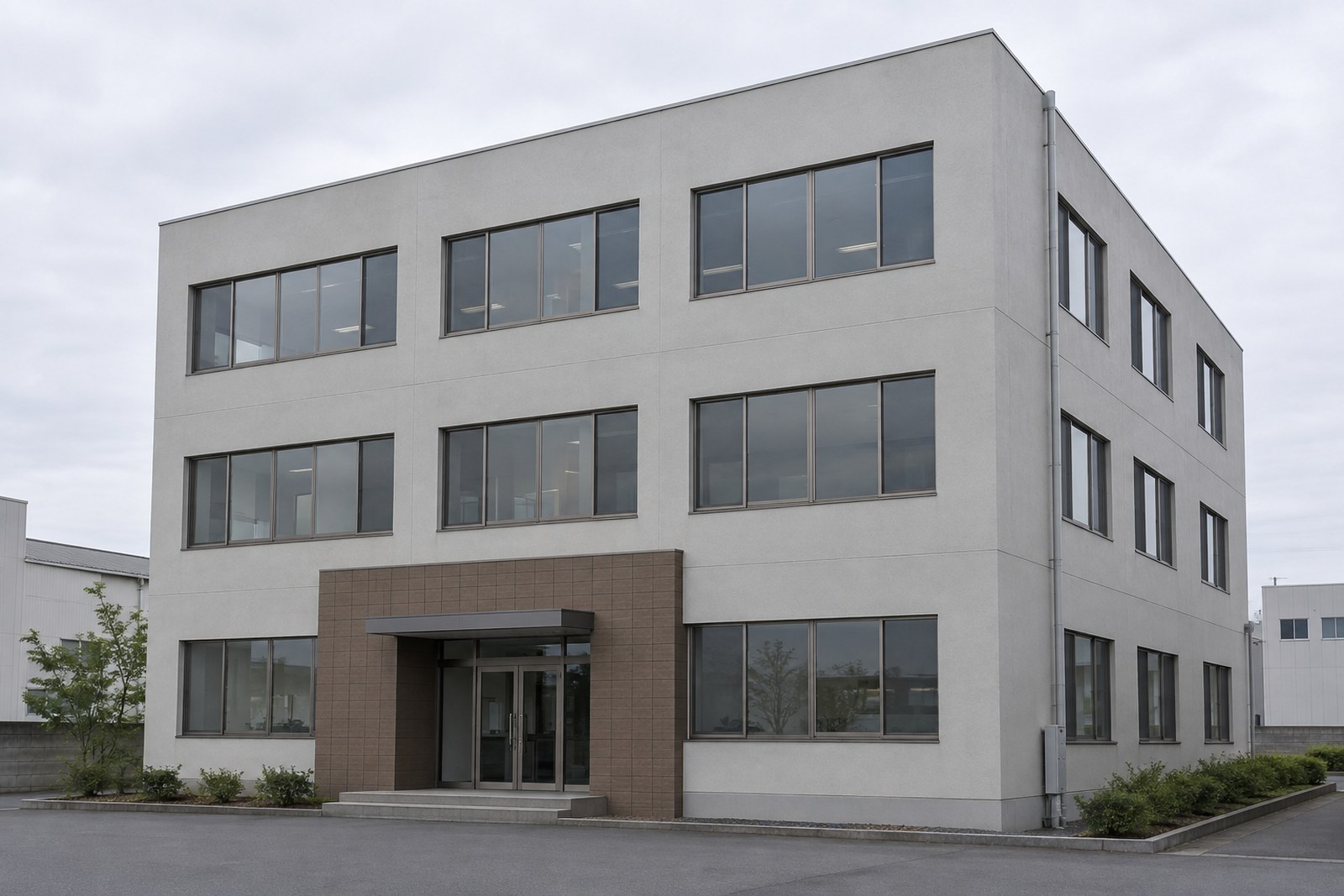

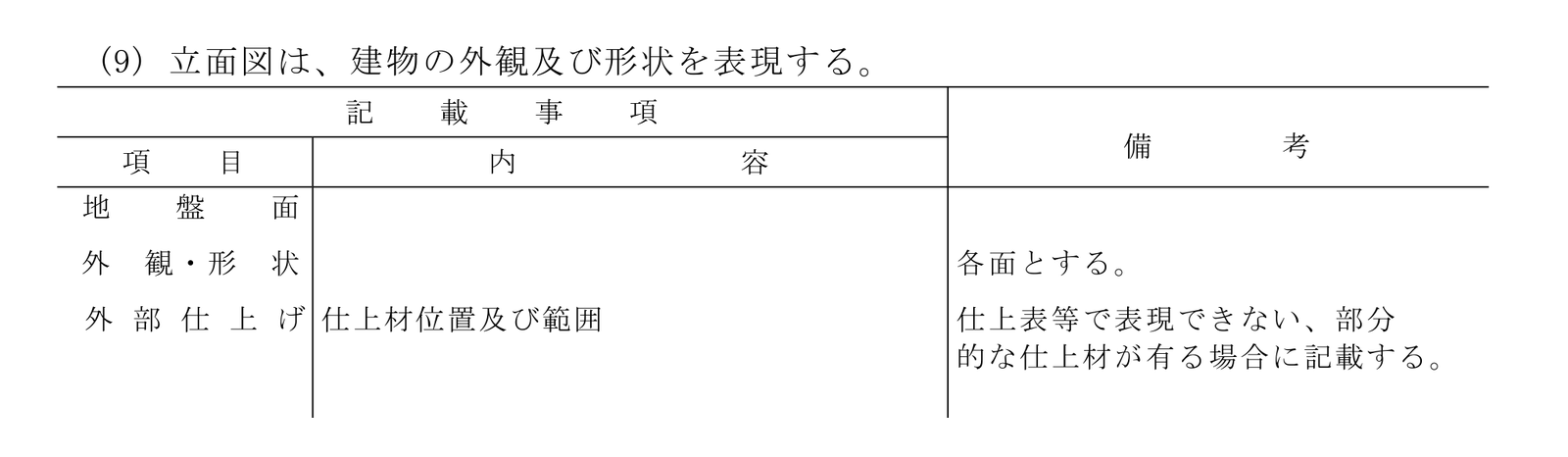

上のイラストのように外壁の一部だけ仕上げが違うとき、その位置と範囲を書く図面が立面図です。仕上表などで表せない部分的な仕上材がある場合は、その仕上材を立面図に書く、と国の工事の基準もしています。

外部の仕上げを、外部仕上表でなく立面図などに書く会社もあります。外部仕上表が見当たらないときに開くのは、立面図です。
平面図で部屋の場所を確かめる
部屋が建物のどこにあり、どれくらいの広さかは、仕上表と同じ名前の部屋を平面図で探して確かめます。2つの図面をつなぐ手がかりは、室名です。
天井伏図にも天井の仕上げが書かれる

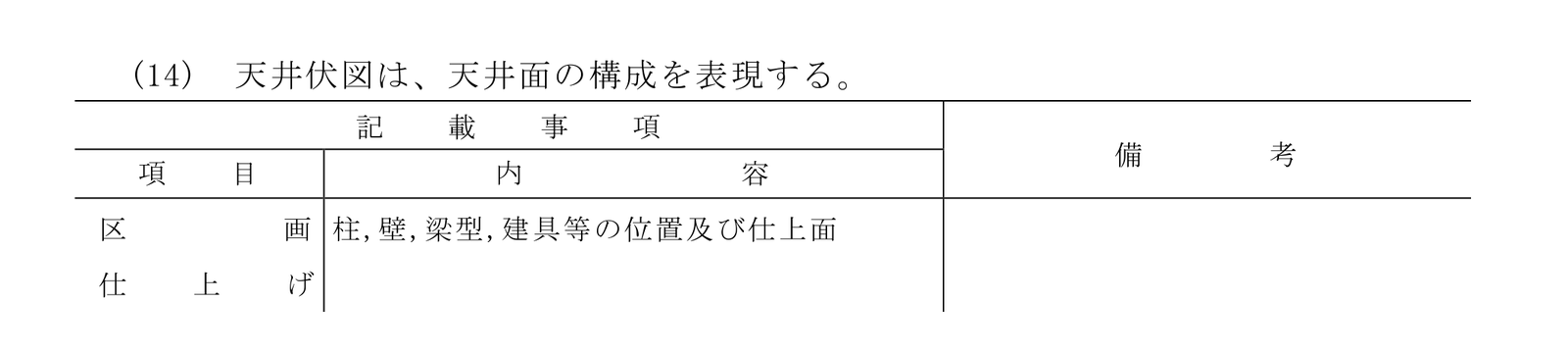

天井の仕上げや、ボードなどの並べ方(割付)は、天井伏図にも書かれます。仕上げは、国の工事の基準でも天井伏図に書く事項の1つです。

展開図に壁ごとの仕上げが書かれることもある
部屋の壁ごとに仕上げが違うときは、展開図に仕上げを書くこともあります。仕上げがほかの図に示されていれば展開図への記入は不要、というのが国の工事の基準です。
特記仕様書で材料の仕様を読む
材料の仕様やグレードは、特記仕様書に書くこともあります。仕上表の中の特記は、その表の欄に書いていない決まりです。
特記仕様書は、その工事に限った材料や工法の決まりを書いた、図面とは別の書類です。名前は似ていても、2つは別の物として読みます。
国の工事の基準の仕上表

最初に触れた国の工事の基準は、仕上表に書く事項を5つの項目に分けています。国の建物の工事の図面を開いたときのために、見本との違いを見ておきましょう。
この節で見るのは、次の3つです。
- 記載事項の5つの項目
- 法規上の表現
- 基準の略号の表
記載事項の5つの項目

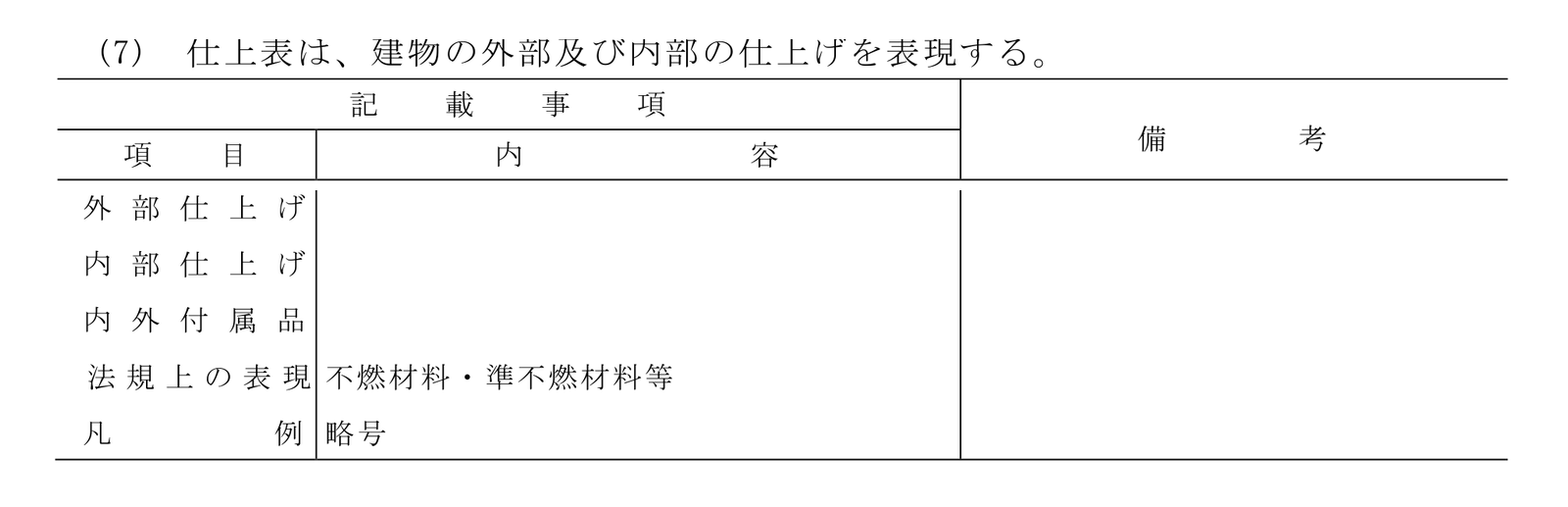

国の工事の基準が仕上表に書くとしているのは、外部仕上げ・内部仕上げ・内外付属品・法規上の表現・凡例の5つです。外部仕上げは見本の外部仕上表に、内部仕上げは室内仕上表にあたります。
特記と表題欄は、この5つには入っていません。内外付属品は、何を書くかまでは基準に定めが無く、部屋や部位の行と列をどう並べるかも決められていません。
法規上の表現
法規上の表現の項目には、不燃材料・準不燃材料などを書きます。どれも、建築基準法と施行令が火災のときの燃えにくさで分けた材料の区分で、見本の仕上表にはこの欄を設けていません。
区分の中身は、「不燃材料・準不燃材料・難燃材料|燃えにくさによる区分」の記事で解説します(準備中)。
基準の略号の表

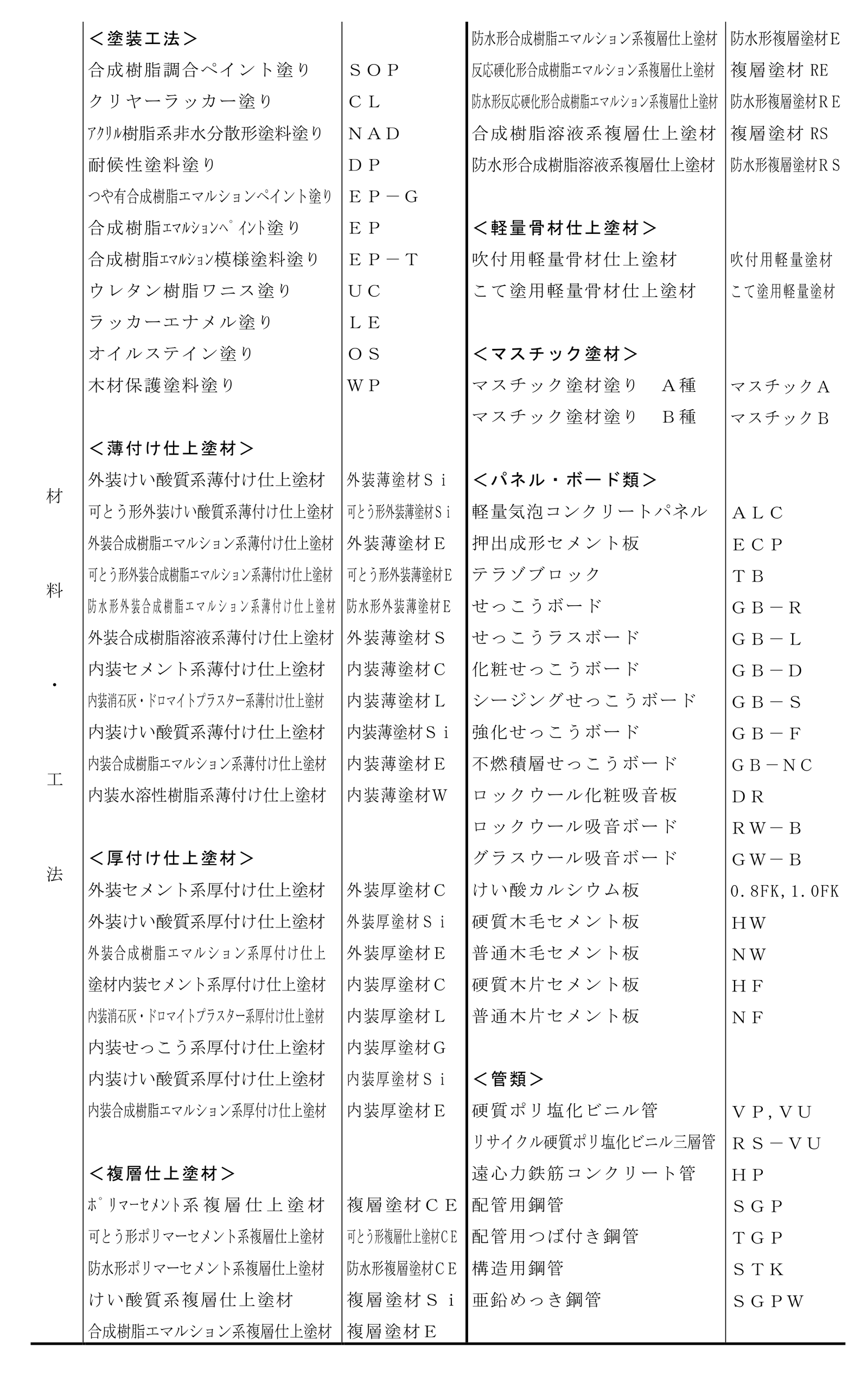

図面で使う略号の表も、国の工事の基準は資料にまとめています。仕上げに使う塗装・仕上塗材・ボード類の略号は、次の表のとおりです。

凡例の EP は、この表でも EP と書かれています。P・B(せっこうボード)は GB-R で、図面によって略号が違う例です。
表に並ぶ材料の名前は令和2年の資料のままで、今の標準仕様書(令和7年版)の名前とは合わないものがあります。名前の違いは、「仕上表の下地と仕上げの表記|材料の名前の書き方」で解説しています。
仕上表を部屋の行から読んでみよう

仕上表は、部屋ごと・部位ごとの行に、仕上げと下地をまとめた表です。この記事で解説したことは、次の16項目です。
- 行は部屋、列は部位
- CH・腰・備考の列
- 凡例で略号を引く
- 特記で欄に無い決まりを読む
- 玄関と居間・食堂の行を読む
- 下地の列を別に立てる書式
- 1つの欄に続けて書く書式
- 1つの欄を上下2段にする書式
- 書く細かさの違い
- 立面図で外壁の一部の仕上げを読む
- 平面図で部屋の場所を確かめる
- 天井伏図にも天井の仕上げが書かれる
- 展開図に壁ごとの仕上げが書かれることもある
- 特記仕様書で材料の仕様を読む
- 記載事項の5つの項目と法規上の表現
- 基準の略号の表
手元の図面一式の仕上表で、知りたい部屋の行を見つけ、左から右へ文に言い直してみてください。外部仕上表も、部位の行を同じように読めます。
