植栽図とは|植栽図面の木の描き方と植栽リストの読み方

編集部 読了 約7分

  • 植栽図とは、どんな図面なの?
  • 植栽図面の木は、どう描かれているの?
  • 樹高や幹周は、何を測った数なの?

植栽図は、敷地のどこに、どんな木をいくつ植え、どこに芝を張るかを表す図面です。敷地に木を植えたり芝を張ったりすることを、植栽と呼びます。

敷地と建物の位置を表す図面(配置図)については、建築図面の配置図と外構図とは|敷地の図面を見てください。

植栽図とは

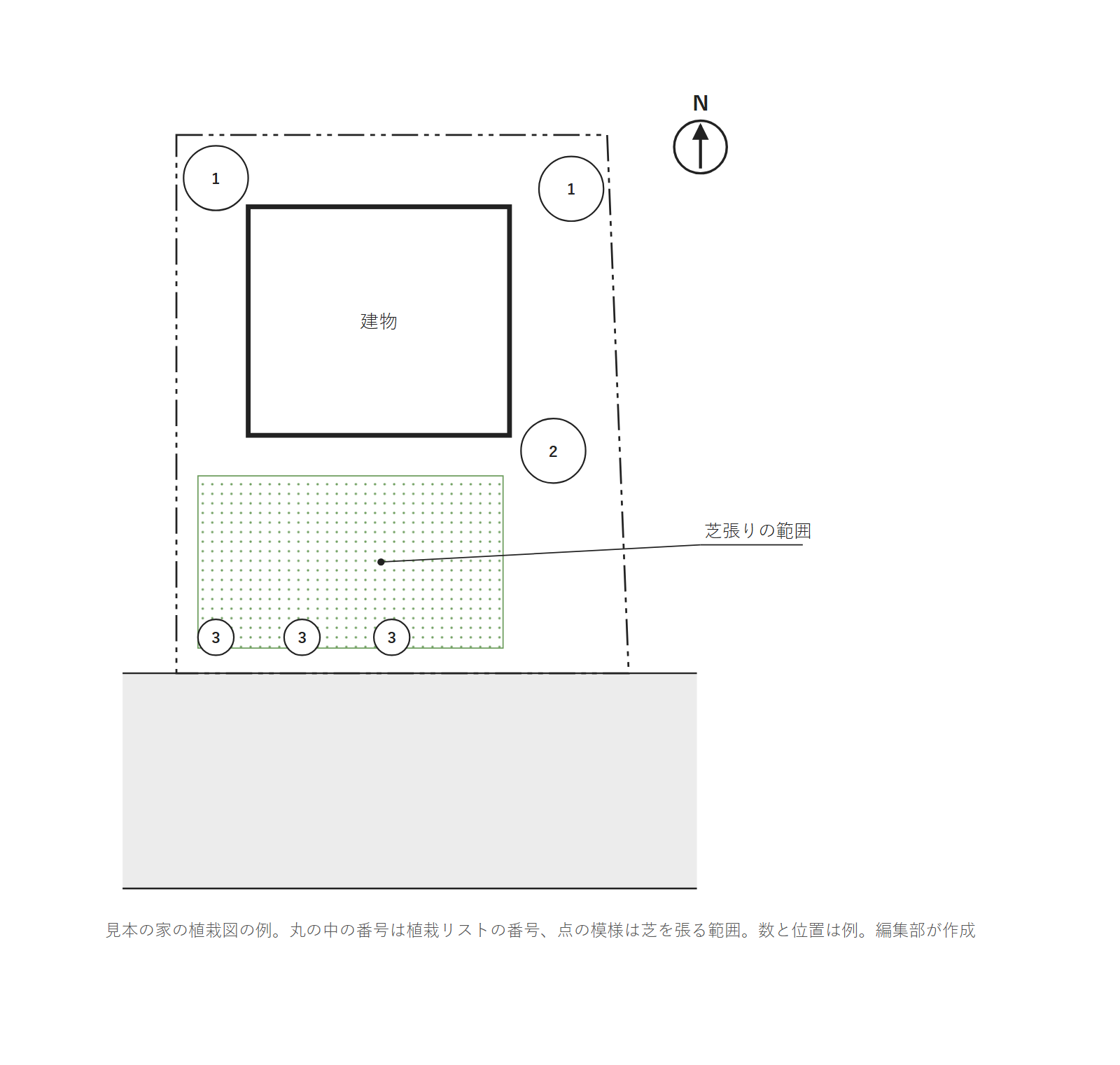

敷地の例の植栽図。番号を付けた木の丸、芝を張る範囲、建物、道路、方位
敷地の例の植栽図。丸は植える木で、丸のそばの数字が植栽リスト(植える木の一覧表)の番号。点の模様の所が芝を張る範囲で、一点鎖線は敷地の境。数と位置は例。編集部が作成

国が建てる建物の図面には、作り方を決めた基準と、その中身を説明する資料があります(以下、まとめて国の作図の基準)。家の図面には、この基準に従う決まりはありません。

国の作図の基準の資料は、植栽図を「植栽等の位置及び範囲等を表現する」図としています。

書く事項として挙げているのは、植栽リスト・支柱の形式(木が倒れないように支える柱の形)・植栽基盤の種別(植える所の地面の整え方)・植える位置・芝を張る範囲などです。

資料の備考には「配置図と組み合わせることができる」とあります。植栽を、別の紙にせず配置図に一緒に描いてもよいということです。

植栽図面の木の描き方

植栽図面の木の描き方の例。木は縁がぎざぎざの丸、中木・低木は小さな丸、生垣は斜線の帯
木の描き方の例。木は枝の広がりほどの丸、中木・低木は小さな丸、生垣は斜線の帯で描いた。丸の大きさは例。編集部が作成

植栽図面の木は、上から見た枝の広がりほどの丸で描くことが多いものの、細かい描き方は図面ごとに違います。木の記号は、国の作図の基準の記号の表にはありません。

樹木医でもある造園家の作図例では、丸の縁をぎざぎざにし、中心に小さな丸を置いています。

この作図例では、植えるときの木の大きさに合わせて丸の大きさを変え、木の名前の記号を書き添えています。作図例の描き分けは、次の表のとおりです。

木描き方
木(中木・低木のほか)枝の広がりほどの丸。縁はぎざぎざで、中心に小さな丸
中木・低木小さな丸
生垣斜線の帯

造園の会社の解説は、幹に近い所を太く、周りを細かく描くとしています。幹や枝の数で、株立ち(根元から幹が何本も分かれた木)と単幹(幹が1本の木)も描き分ける、という解説です。

描き方は図面ごとに違うので、図の凡例(記号の意味の一覧)で確かめましょう。凡例が無いときは、図面をつくった人に聞いてください。

表に出てくる高木・中木・低木の分け方も、自治体の基準などでまちまちです。一例として、大阪府守口市の緑化の基準は、緑化面積を数えるための区分を決めています。

その区分は、植えるときの高さ3m 以上を高木、1.5m 以上を中木、高さ30cm 以上かつ枝張り30cm 以上を低木とするもので、全国で共通の区分ではありません。

木の大きさを表す言葉(樹高 H・幹周 C・枝張 W)

木を横から見た図に、樹高 H・幹周 C・枝張 W を測る所を描いた例
木を横から見た図。樹高 H は樹冠のいちばん上から根鉢の上の端まで、幹周 C は根鉢の上の端から1.2m の所の幹の周り、枝張 W は枝の広がりの幅。形は例。編集部が作成

H・C・W は、木の大きさを表す略称です。図面や表でこの文字を見たときのために、何を測った数かをまとめます。

どれも、国が公共の緑化樹木について決めた規格(案)の言葉で、樹高(H)・幹周(C)・枝張(W)の3つと、株立ちの木なら株立数も使います(2026年10月に確かめた内容)。

言葉略称何を測るか
樹高H枝葉の広がり(樹冠)のいちばん上から、根鉢(根と土のかたまり)の上の端までの高さ。飛び出した一部の枝は入れない
幹周C根鉢の上の端から1.2m 上の所で測る、幹の周りの長さ。幹が2本以上なら、それぞれの周りの長さを足して70%にした長さ
枝張(葉張)W四方に伸びた枝(葉)の幅。長い所と短い所があれば、いちばん長い所といちばん短い所の平均。葉張は低木について言う
株立数B・N根元の近くから分かれた幹(枝)の数

数は、樹高・幹周・枝張のどれもメートルで、決まった刻みの値です。株立数は「3本立以上」のように本数で書きます。

たとえば規格の表では、スズカケノキ(プラタナス)のいちばん小さい段が、樹高3.0・幹周0.10・枝張0.8 です。幹周0.10 は、幹の周りが10cm ということです。

規格の数は最低値で、その数以上の木が規格に合います。

この規格(案)は、公共の緑化樹木を現場に納める(届ける)ときのもので、家の庭に植える木の決まりではありません。

植栽リストの読み方

敷地の例の植栽図の、番号を付けた木の丸の所を大きくした図
敷地の例の植栽図の北の側。丸のそばの数字が植栽リストの番号。編集部が作成

敷地の例の図で、丸のそばにある数字が植栽リストの番号です。植栽リストは、植える木などを番号ごとに並べた表です(編集部の短い説明)。

例の図の番号に合わせて、リストの例を作りました(中身は例)。

番号種類数支柱
1高木(例)2鳥居形(例)
2高木(例)1八ッ掛け形(例)
3低木(例)3なし(例)

番号1をリストで引くと、高木を2本、鳥居形の支柱で植えると読めます。何をいくつ植えるかはリストで、どこに植えるかは図で確かめましょう。

支柱と植栽基盤の種別は、特記で決める

植栽基盤の A種〜D種の整え方を、地面の断面で描いた例
植栽基盤の A種〜D種の整え方を、地面の断面で描いた例。土の厚さや形は例。編集部が作成

植栽リストの支柱の列に入る形と、植栽基盤の種別も、植栽図に書く事項です。国の作図の基準の資料での名前は、それぞれ「支柱形式」「植栽基盤種別」です。

国の建物の工事には、材料と工事のやり方を決めた仕様書もあります(令和7年版を2026年9月に確かめた内容)。

この仕様書は、支柱と植栽基盤の種類を次のように挙げ、どれにするかは特記で決めるとしています。特記は、図面や仕様書に書く、その工事だけの決まりです。

  • 支柱:添え柱形、鳥居形、八ッ掛け形、布掛け形、ワイヤ掛け形または地下埋設形とし、どれにするかは特記による
  • 植栽基盤:植物が正常に育つように、植える所の地面を整える工法を、A種〜D種に分けている

支柱の4つの形を、国の工事の標準の詳細図にある正面の形から描き直しました。

支柱の添え柱形・鳥居形・八ッ掛け形・布掛け形を、正面から見た図
支柱の4つの形を正面から見た例。寸法は省いた。編集部が作成

鳥居形は、木の脇に立てた丸太に横木を渡し、幹を横木に結ぶ形です。八ッ掛け形は、長い丸太を幹に斜めに立て掛けて支えます。

添え柱形は、幹に沿わせた竹に何か所か結ぶ形です。布掛け形は、並んだ木の幹に横の竹か丸太を通します。

植栽基盤の4つの種別は、次の表のとおりです。

種別整備の工法
A種今の地盤を粗く起こしたあと、耕す
B種今の地盤を耕す
C種今の土を、植込み用の土に置き換える
D種今の地盤の上に、植込み用の土を盛る

同じ仕様書は、特記がなければ樹木をA種、芝と地被類をB種とすると決めています。地被類は、地面を覆うように育つ草などのことです(編集部の短い説明)。

支柱の形の特記が図面に見当たらないときは、図面をつくった人に確かめましょう。

植える位置と芝張りの範囲

敷地の例の植栽図の南の庭。点の模様が芝を張る範囲で、手前に低木の丸が3つ並ぶ
敷地の例の植栽図の南の側。点の模様が芝を張る範囲で、一点鎖線は敷地の境。編集部が作成

植栽図には、木を植える位置と芝を張る範囲も書きます。国の作図の基準の資料が挙げる「植樹位置」と「芝張りの範囲」です。

敷地の例の図では、木の位置を丸で、芝の範囲を点の模様で描いています(描き方は例)。

木を植える位置を読むときは、建物や塀、排水の桝などとの位置関係も合わせて見てください。外構の記号は、外構図の記号の読み方|側溝・排水桝・舗装・囲障で解説しています。

植栽図は、木の丸の番号と植栽リストを照らして読もう

この記事のまとめの表。植栽図とは、木の描き方、木の大きさ、植栽リスト、支柱と植栽基盤、位置と芝張り
この記事のまとめ。編集部が作成

植栽図は、植える木の位置と、芝を張る範囲を表した図面です。この記事で見たことは、次の6つです。

  • 植栽図とは:国の作図の基準では、植栽リスト・支柱・植栽基盤・植える位置・芝張りの範囲を書く
  • 植栽図面の木の描き方:枝の広がりほどの丸で描くことが多い。描き方は凡例で確かめる
  • 木の大きさを表す言葉:樹高は高さ、幹周は1.2m の所の幹の周り、枝張は枝の幅。どれもメートルで書く
  • 植栽リストの読み方:丸のそばの番号を、リストで引く
  • 支柱と植栽基盤の種別:特記で決める。植栽基盤は、特記がなければ樹木A種・芝B種
  • 植える位置と芝張りの範囲:建物や塀、桝との位置関係も読む

植栽図を受け取ったら、まず丸の番号を植栽リストで引き、何をいくつ植えるかを確かめてみてください。
