平面詳細図の読み方｜壁の構成・仕上げ・細かい寸法
＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）によります。国の建物の工事（官庁営繕）のための図面の決まりです。
平面図（建物の各階を水平に切って、上から見た図）では、壁は線と記号で簡単に描かれます。壁が何の層でできているか、細かい寸法はいくつかを読むには、もっと大きく描いた図を見ます。この記事では、平面図を詳しく描いた平面詳細図について、縮尺と書かれる項目、読み方を載せています。
平面詳細図は、平面図より詳しい図
国土交通省は、国の建物の図面の書き方を「建築工事設計図書作成基準」に定め、その資料（基準の資料）も出しています。基準の資料は、「平面・断面・部分詳細図」を、一般図では表現できない部分の材料、工法（つくり方）、形状、寸法などを表す図としています（資料2 の(12)）。
資料は「一般図」の範囲を書いていませんが、この記事では、平面図・立面図（建物の外観を横から見た図）・断面図（建物を縦に切った図）のように建物の全体を表す図のことと読みます（編集部の読み方）。平面・断面・部分詳細図のうち、平面を詳しく描いたものを、この記事では平面詳細図と呼びます。断面と部分の詳細図は、「部分詳細図・階段詳細図の読み方｜部位ごとの納まりと階段の段の寸法」の記事で解説します（準備中）。
縮尺は1/30か1/50
基準の4.2 の表は、平面・断面・部分詳細図の縮尺を、1/30か1/50としています。1/2・1/3・1/5・1/10・1/20 を使うこともできます。平面図の縮尺は1/100か1/200なので、平面詳細図は同じ部分を2倍以上の大きさで描きます。縮尺による描き込みの違いは、「縮尺で変わる平面図の描き込み｜1/100と1/50」の記事で解説します（準備中）。
平面詳細図に書かれるもの

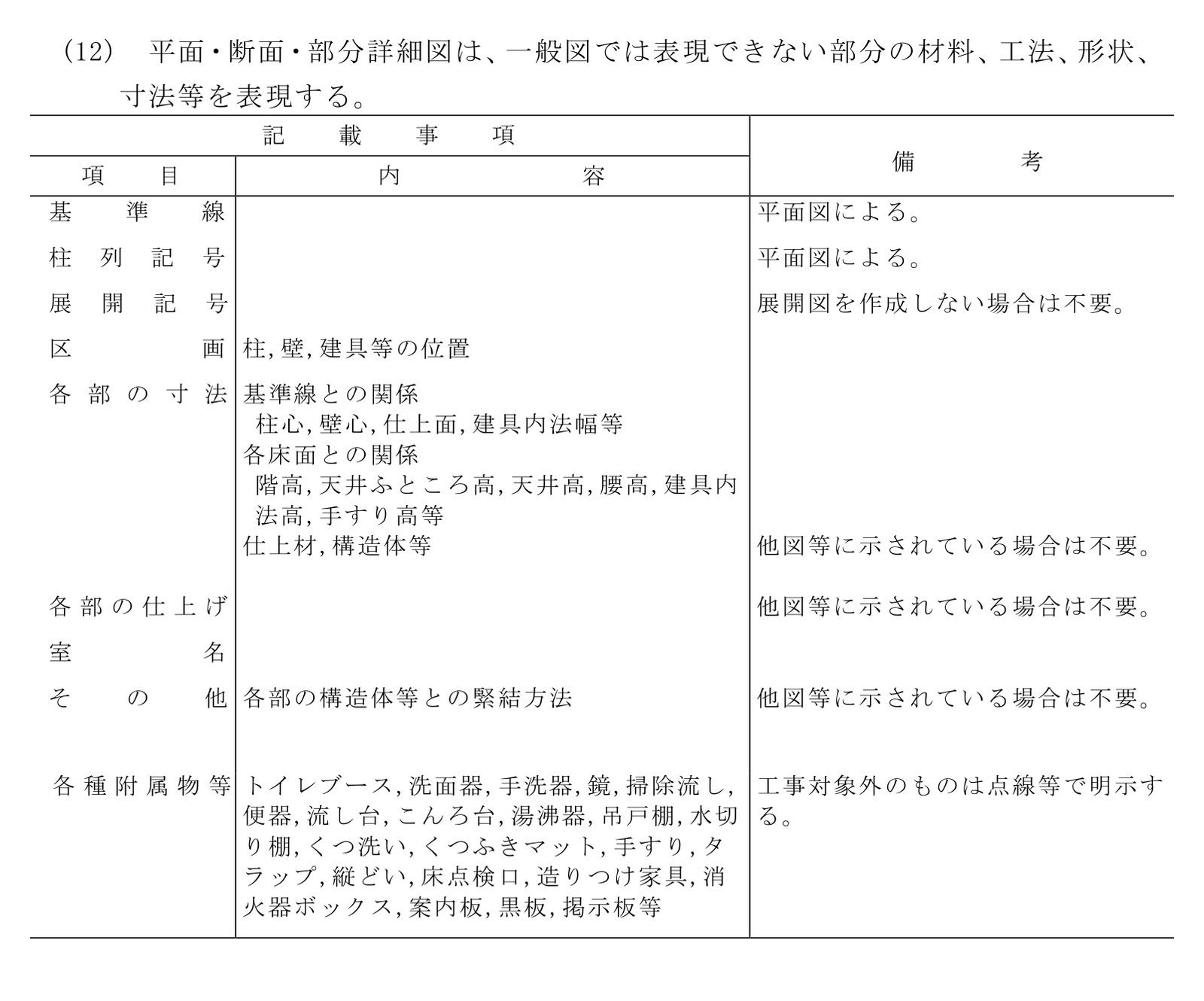

基準の資料は、平面・断面・部分詳細図に書く事項（記載事項）を、次の表にしています。
| 項目 | 中身と備考（抜き書き） |
|---|---|
| 基準線・柱列記号 | 平面図による |
| 区画 | 柱・壁・建具などの位置 |
| 各部の寸法 | 基準線との関係（柱心・壁心・仕上面・建具内法幅など）、各床面との関係（階高・天井高など、床からの高さ）、仕上材・構造体など |
| 各部の仕上げ | 他の図などに示されている場合は不要 |
| 室名 | （中身の欄は空） |
| その他 | 各部の構造体などとの緊結方法（他の図などに示されている場合は不要） |
| 各種附属物等 | トイレブース・洗面器・手洗器・鏡・便器・流し台・こんろ台・吊戸棚・手すり・造りつけ家具など。工事対象外のものは点線などで区別する |
言葉の意味は、次のとおりです。
- 基準線：柱の中心に引く、図面の位置の基準の線（通り芯）
- 建具：戸や窓
- 柱心・壁心：柱の中心・壁の中心
- 仕上面：壁の表面の、仕上げた面
- 建具内法幅：戸や窓の枠の内側で測った幅
- 階高・天井高：床から上の階の床までの高さ・床から天井までの高さ
- 構造体：建物の骨組み
- 緊結方法：部材どうしをしっかり留める方法
壁の構成と仕上げを読む

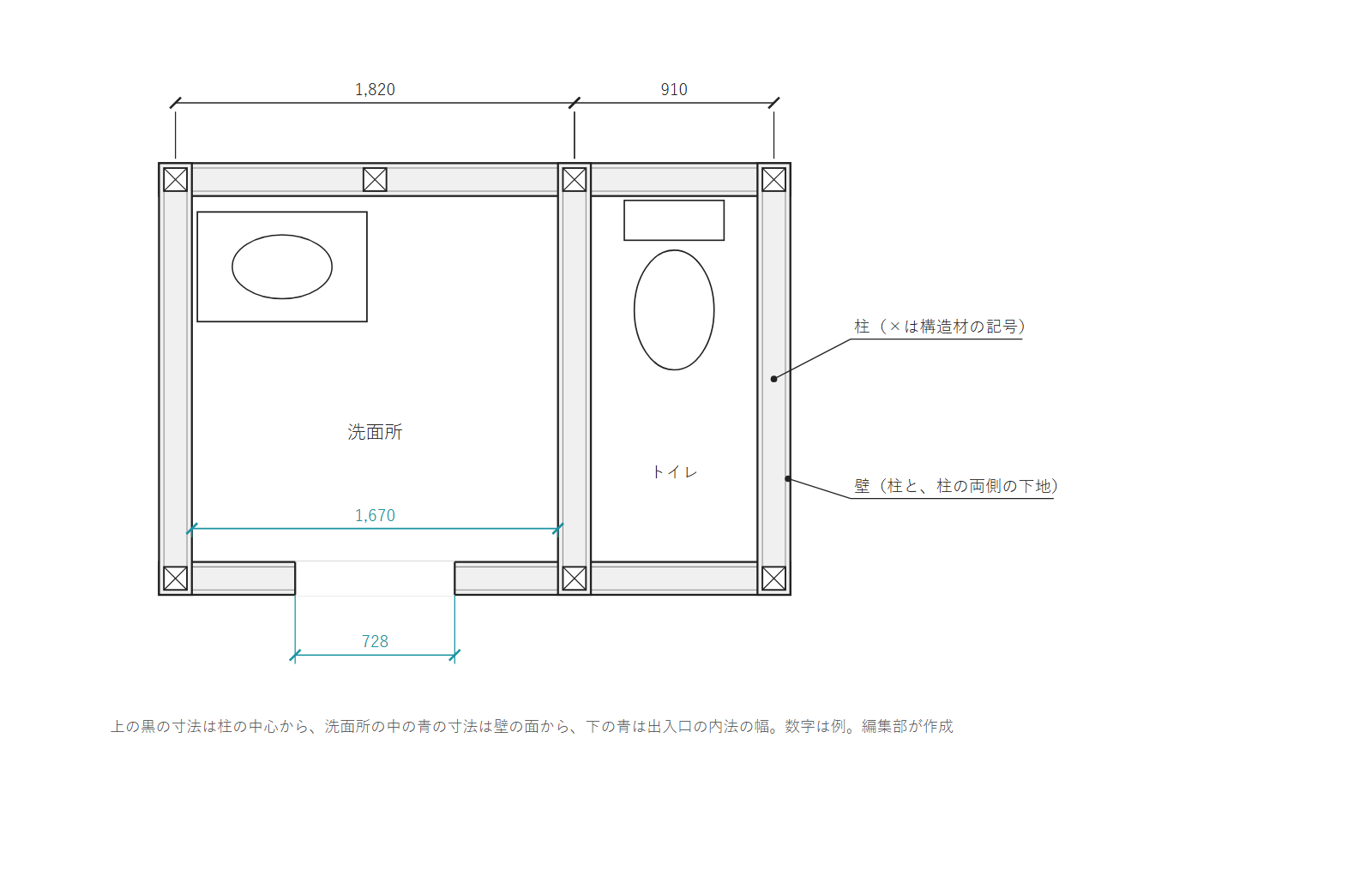

資料2 の(12) は、仕上材・構造体などの寸法と、各部の仕上げを挙げています（どちらも、ほかの図などに示されている場合は不要）。見本の家（説明のために編集部が描いた、木造2階建ての家の例）の洗面所とトイレのまわりを、平面詳細図のように大きく描くと、次のようになります。
下地は、表面の仕上げを張るための板などのことです。この図では、壁を柱と下地に分けて描いています。仕上げの層は描いていません（描き方は編集部の例）。
柱の四角の中の×は、基準の別表2（材料構造表示記号）の木材の「構造材」の記号です。構造材は、建物の骨組みになる木材のことです。材料の記号の読み方は、「材料構造表示記号の読み方｜ハッチングでの材料の見分け方」の記事で解説しています。
細かい寸法を読む
平面詳細図の寸法は、何から何までを測った寸法かを確かめて読みます。見本の家の図では、次の3つの寸法を入れています。
- 上の黒の寸法（1,820・910）：柱の中心から、となりの柱の中心までの寸法
- 洗面所の中の青の寸法（1,670）：壁の表面から、向かいの壁の表面までの寸法
- 下の青の寸法（728）：出入口の幅。建具内法幅の例（この図では枠を省いている）
同じ洗面所の幅でも、柱の中心から測ると 1,820、壁の表面から測ると 1,670 です。この差の150は、両側の壁の厚さの半分（75）ずつを足した分です（数字は例）。柱や壁の中心から測る寸法と、表面から測る寸法の違いは、「芯々寸法と内法寸法の違い｜図面の寸法と部屋の実際の幅」の記事で解説しています。
まとめ
平面詳細図は、平面図では表しきれない部分の材料・工法・形状・寸法を、1/30か1/50などの大きな縮尺で表す図です。国の建物の図面では、柱・壁・建具の位置、柱心・壁心・仕上面・建具内法幅などの寸法、器具などを書き、仕上げはほかの図に示されていなければ書きます。寸法は、柱の中心から測ったものか、仕上げた面から測ったものかを確かめて読みます。
