建具位置図(建具キープラン)とは|平面図の建具符号との関係

編集部 読了 約5分

*2026年9月27日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」(どちらも令和2年改定)によります。国土交通省の基準は、国の建物の工事(官庁営繕)のための基準です。民間の図面では、書き方が違うことがあります。

建具は、戸や窓、シャッターなどです。建物の図面では、建具ごとに建具符号(整理番号と、材質と戸か窓かを表す建具略号(WD・AW など)を組み合わせた記号)を付けます。

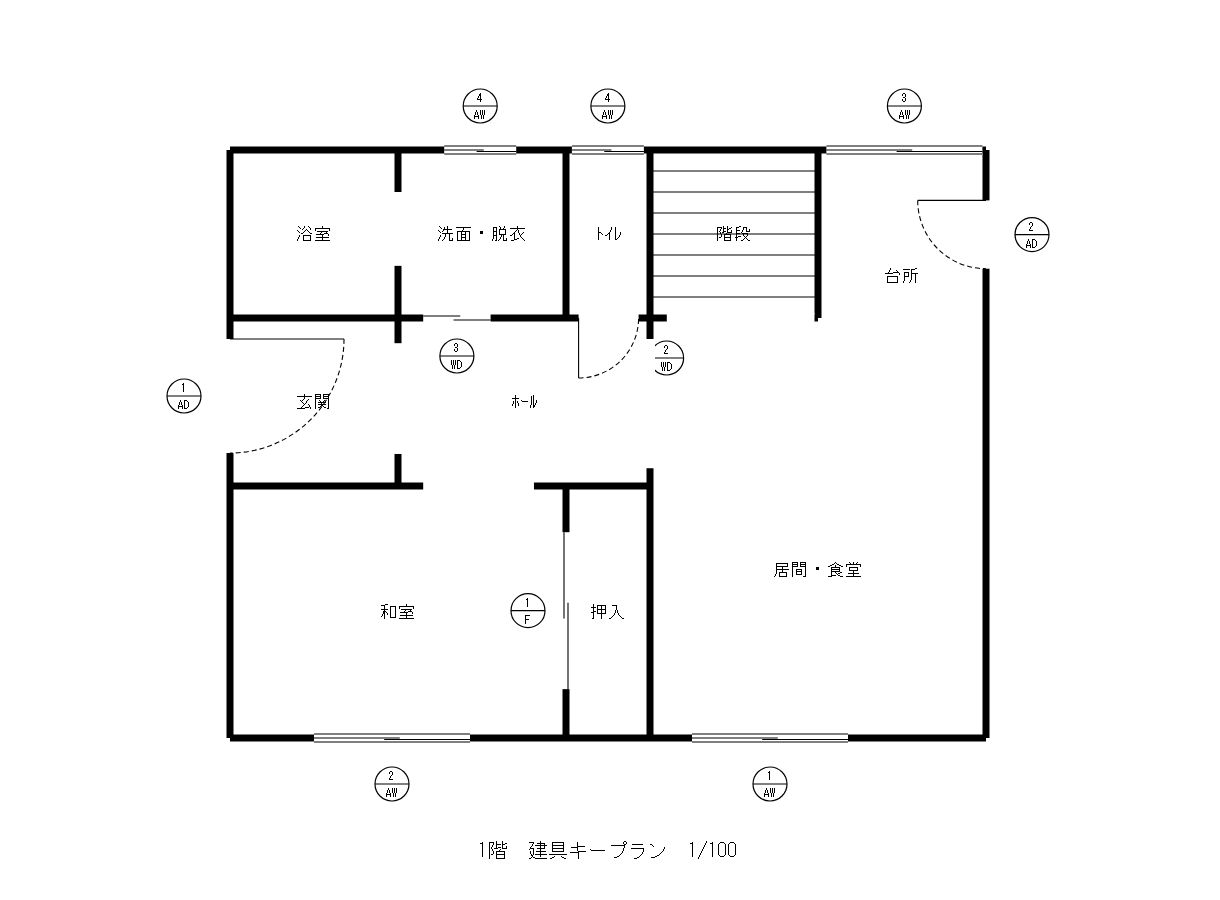

平面図は、各階を水平に切った断面を表す図面です。建具位置図(建具キープラン)は、国土交通省の基準では、実施設計(工事のために細部の形・寸法・仕様まで決める段階)で作る図面です。縮尺は1/100か1/200で、平面図と組み合わせてもかまいません。

国土交通省の資料には、建具位置図に何を書くかを定めた項がありません。ただし、建具位置図を作るときは、平面図の建具符号を不要としています。

建具位置図は実施設計で作る図面

国土交通省の「建築工事設計図書作成基準」は、1つの工事の図面一式について、図面の順序と名前を「4.2 図面等の順序、名称等」の表にまとめています。

表の基本設計(建物の配置や平面の構成などを決める段階)と実施設計の欄の○印は、それぞれの段階で作る図面を表します。建具位置図はその18番目で、基本設計の欄に○が無く、実施設計の欄にだけ○があります。

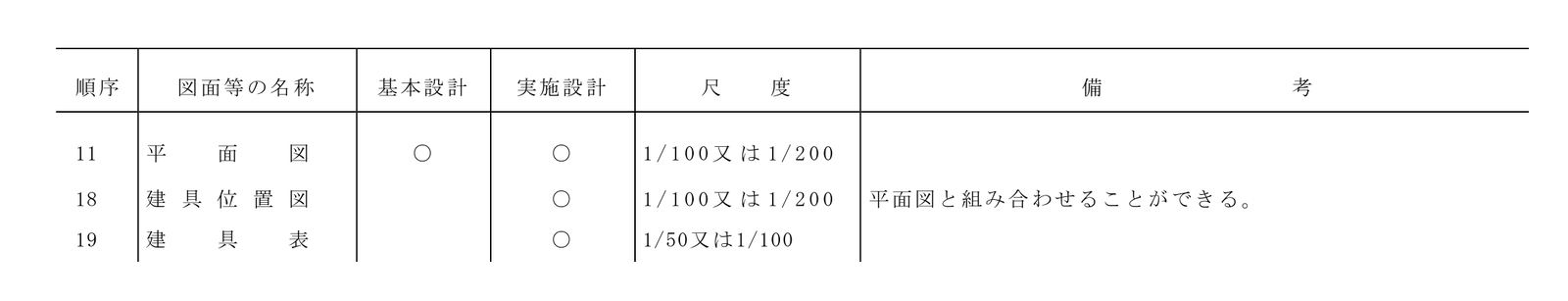

図面等の順序の一覧のうち、11 平面図・18 建具位置図・19 建具表の行。建具位置図は実施設計だけに○、尺度は1/100又は1/200、備考は平面図と組み合わせることができる
図面等の順序の一覧のうち、平面図・建具位置図・建具表の行。建具位置図の行の○、尺度、備考を見る。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」4.2 図面等の順序、名称等の表から見出しと3つの行を切り出して編集部が作成

建具表は、建具ごとの仕様を一覧にした表です。表の「尺度」は図面の縮尺です。

建具位置図の尺度は「1/100又は1/200」で、備考の欄には「平面図と組み合わせることができる」とあります。11番目の平面図の尺度も、同じ「1/100又は1/200」です。

同じ4.2の(1)は、表の前で、同一用紙に2つ以上の異なる図を記入できるとしています。

改修工事と設計変更の図面は、工事の対象部分に限ってよいともしています。この2つの定めは、図面の種類を限っていません。

「建具キープラン」という呼び方は、国土交通省の基準と資料には出てきません。どちらも「建具位置図」と書いています。

建具位置図を作るときは平面図の建具符号が不要

国土交通省の「建築工事設計図書作成基準の資料」は、図面ごとに書く事項(記載事項)を表にしています。この資料は、平面図の記載事項の1つに「建具符号」を挙げ、その備考を「建具位置図を作成する場合は不要」としています。

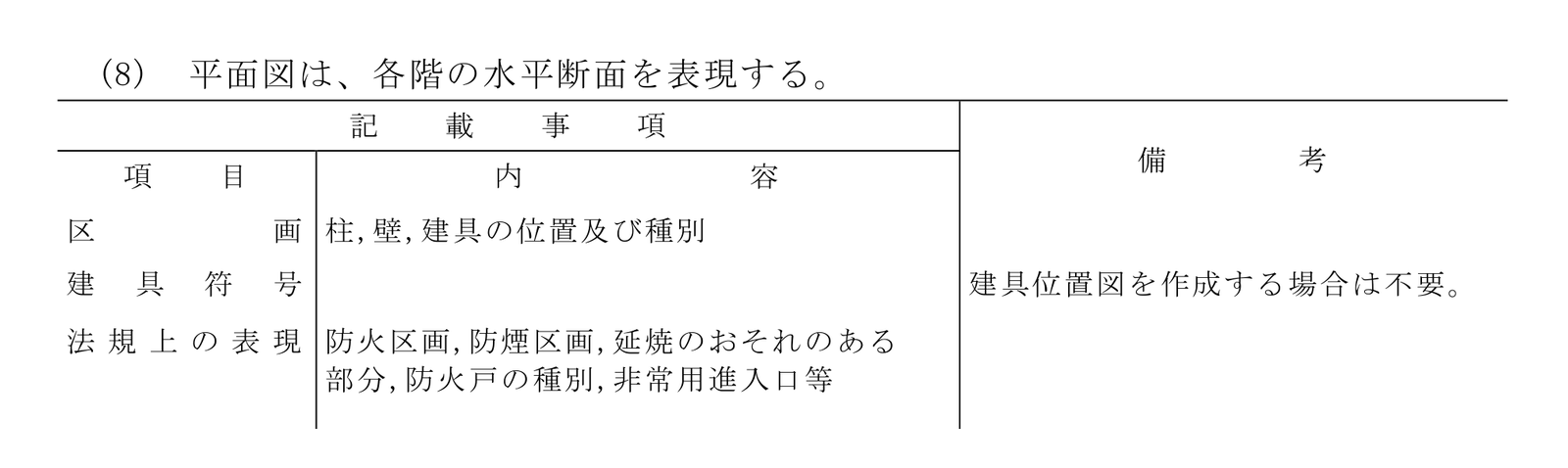

平面図の記載事項のうち、区画・建具符号・法規上の表現の行。建具符号の備考は「建具位置図を作成する場合は不要」
平面図の記載事項のうち、区画・建具符号・法規上の表現の行。建具符号の行の備考を見る。出典:国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」(8) 平面図の表から見出しと一部の行を切り出して編集部が作成

平面図に建具符号を書くかどうかは、建具位置図を作るかどうかで分かれます。次の2つを見比べてみましょう。

  • 建具位置図を作る:平面図の建具符号は不要
  • 建具位置図を作らない:平面図に建具符号を書く

左は平面図に建具符号を書かず建具位置図を作る形、右は建具位置図を作らず平面図に建具符号を書く形です。左の建具位置図の中身は、資料に定めが無いので描いていません。

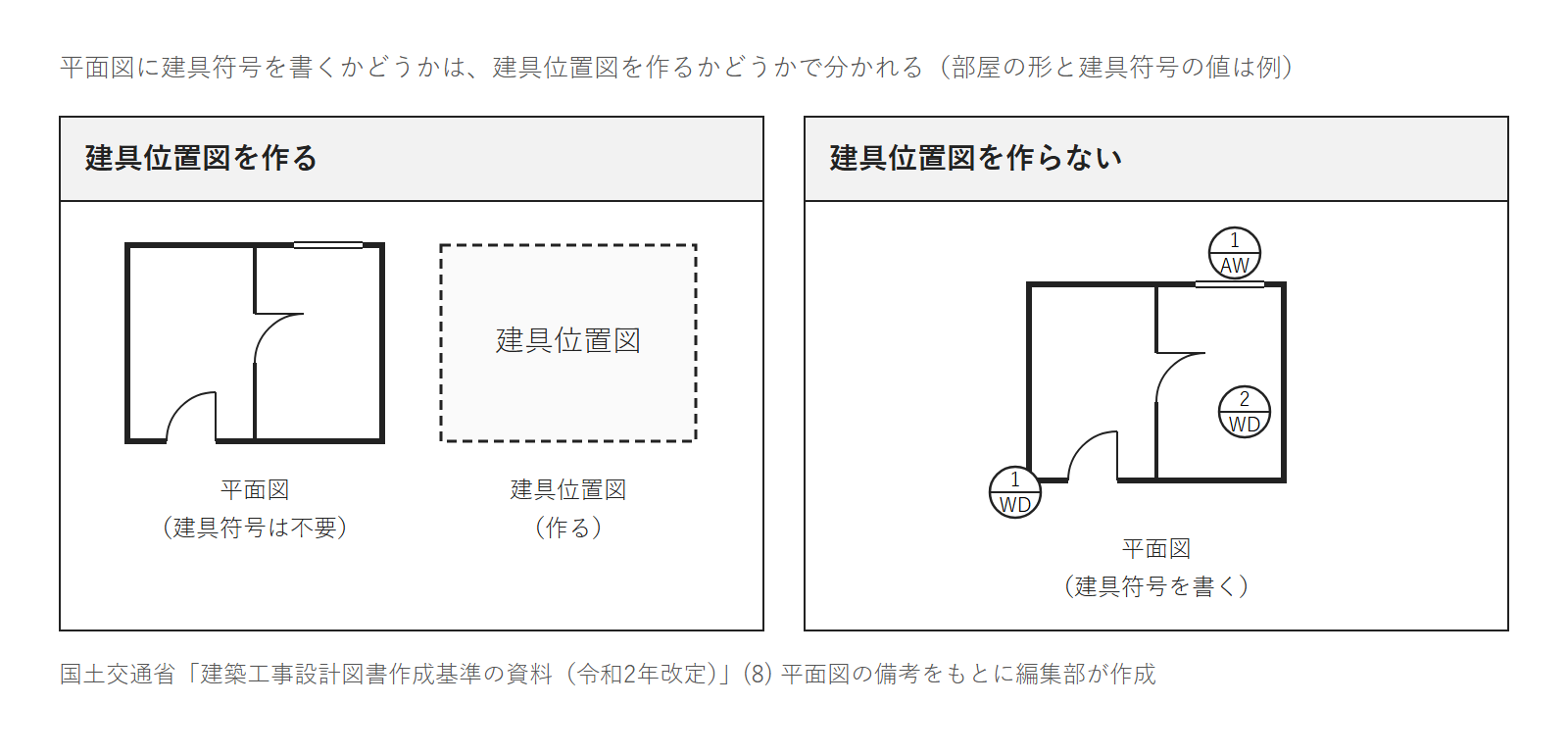

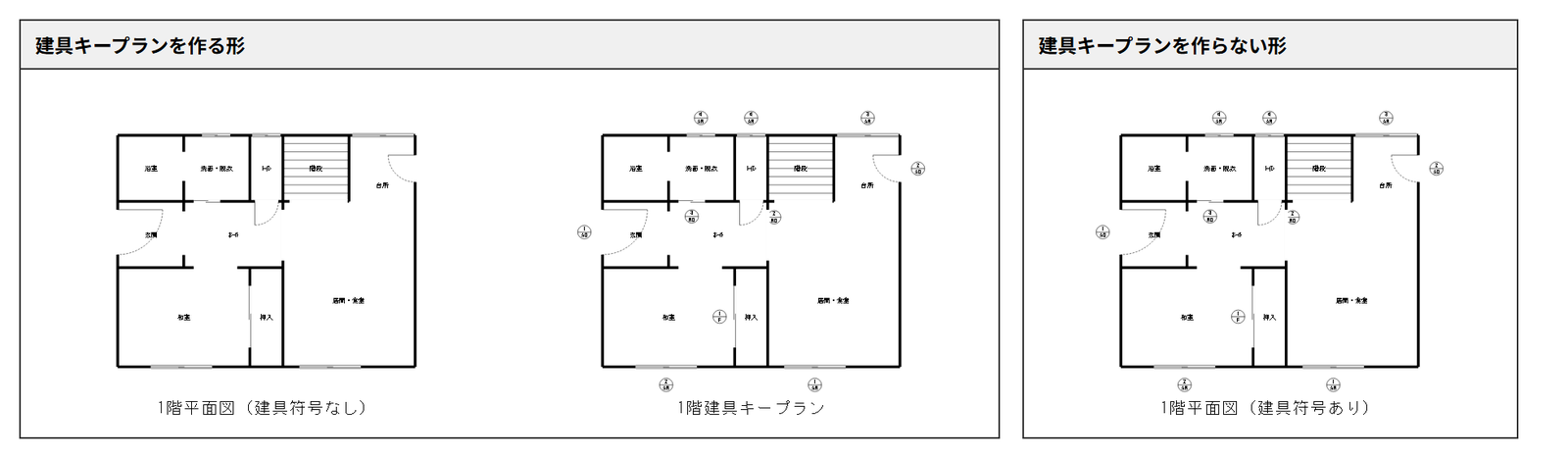

建具位置図を作る形(平面図には建具符号なし)と、作らない形(平面図に建具符号を書く)を並べた図
左が建具位置図を作る形、右が作らない形。部屋の形と建具符号の値は例。国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」の(8) 平面図の備考をもとに編集部が作成

どちらの形でも、平面図に書くものがあります。平面図の記載事項の表の「区画」の行にある建具の位置及び種別と、「法規上の表現」の行にある防火戸の種別などです。

防火戸は、火災のときに炎をさえぎる性能を持つ戸で、建築基準法の防火設備の1つです。平面図で出入口や窓を表す記号は、「平面図の出入口と窓の記号|開き戸・引き戸・引違い窓など」の記事で解説しています。

建具符号の形と、符号に添える防火戸の種類・くつずり(出入口の床の部分に付く部材)の番号の読み方は、「建具表の読み方|形・寸法・材質・ガラス・金物・防火の別」の記事で確かめてください。

建具位置図のあとに建具表が並ぶ

国土交通省の基準の一覧では、18番目の建具位置図の次が、19番目の建具表です。

建具表の尺度は「1/50又は1/100」です。建具表も、実施設計の欄にだけ○があります。

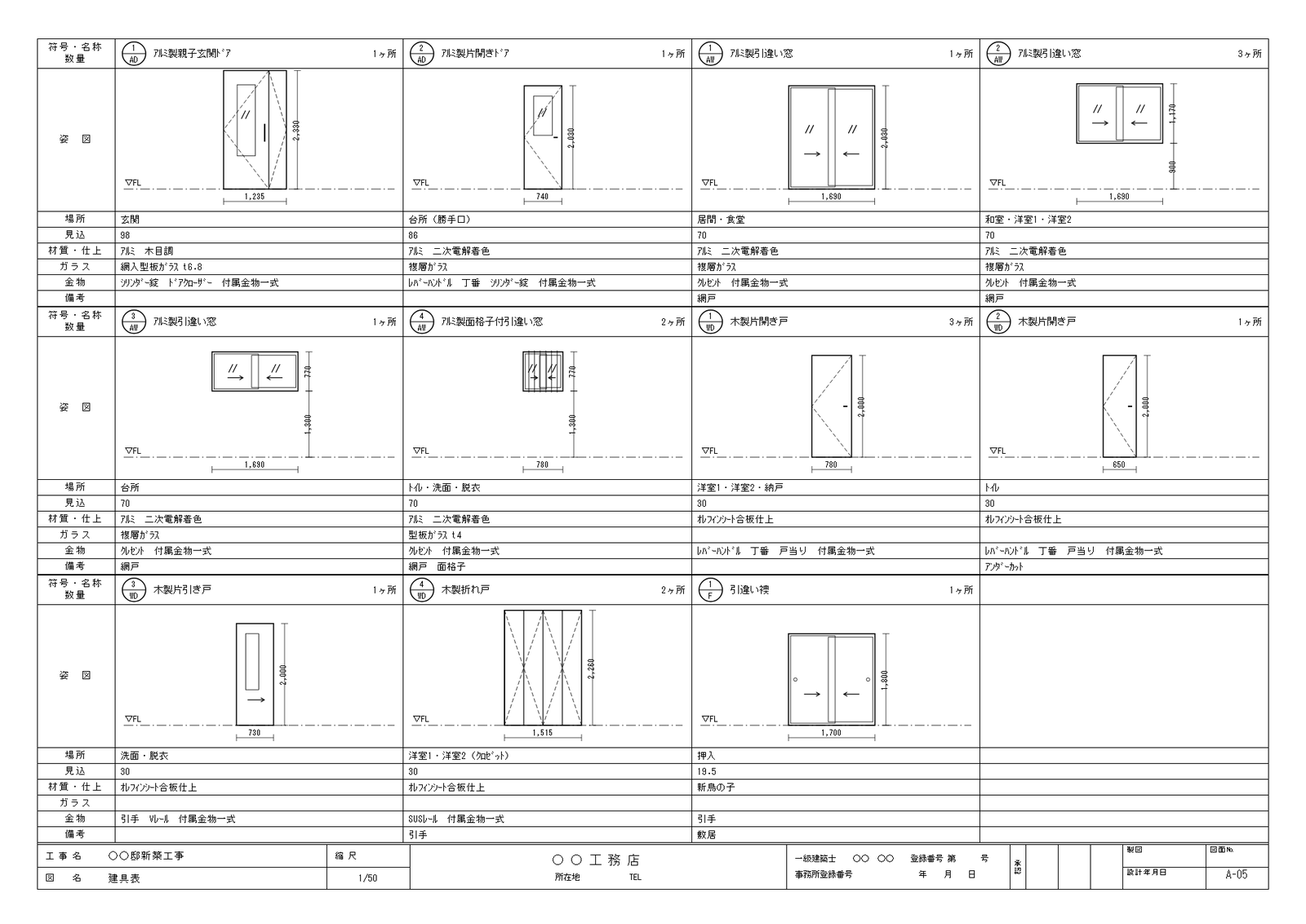

国土交通省の資料では、建具表は、建具・建具金物・ガラスを建具ごとに表す図面とされています。

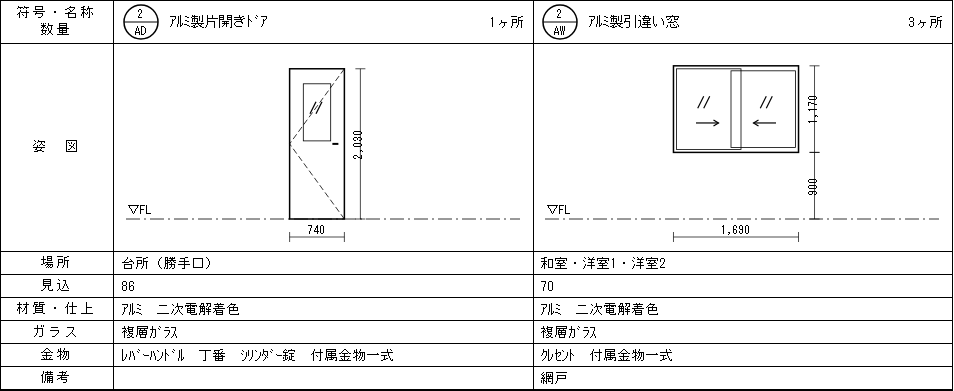

形状図(建具を室内から見た形の図)・寸法・ガラス・金物などの欄の読み方も、「建具表の読み方」の記事で解説しています。建具表の「枠回り詳細」の欄を詳しく描いた図の読み方は、「枠図の読み方|建具の枠の詳細」の記事で解説しています。

CAD の図面ファイル名の命名例では建具位置図を TF● とする

基準は、図面を CAD で作り、1図面を1ファイルにすると定めています。国土交通省の資料の「資料4 図面ファイル名の命名例」は、ファイル名を「AAABBCCC.DDD」の形で示しています。

  • AAA:半角数字3文字(図面ファイルの通し番号)
  • BB:半角大文字のアルファベット2文字(図面分類)
  • CCC:半角大文字のアルファベットまたは半角数字3文字(図面名称、通し番号、又は平面図等の階数)
  • DDD:拡張子3文字

同じ資料の表では、図面を共通・意匠・構造などに分類しています。建具位置図や平面図が入る意匠の図面分類(BB 部)は「DS」です。

CCC 部は、建具位置図が「TF●」、建具表が「TA●」、平面図が「F●●」です。●には半角数字の0〜9が入ります。

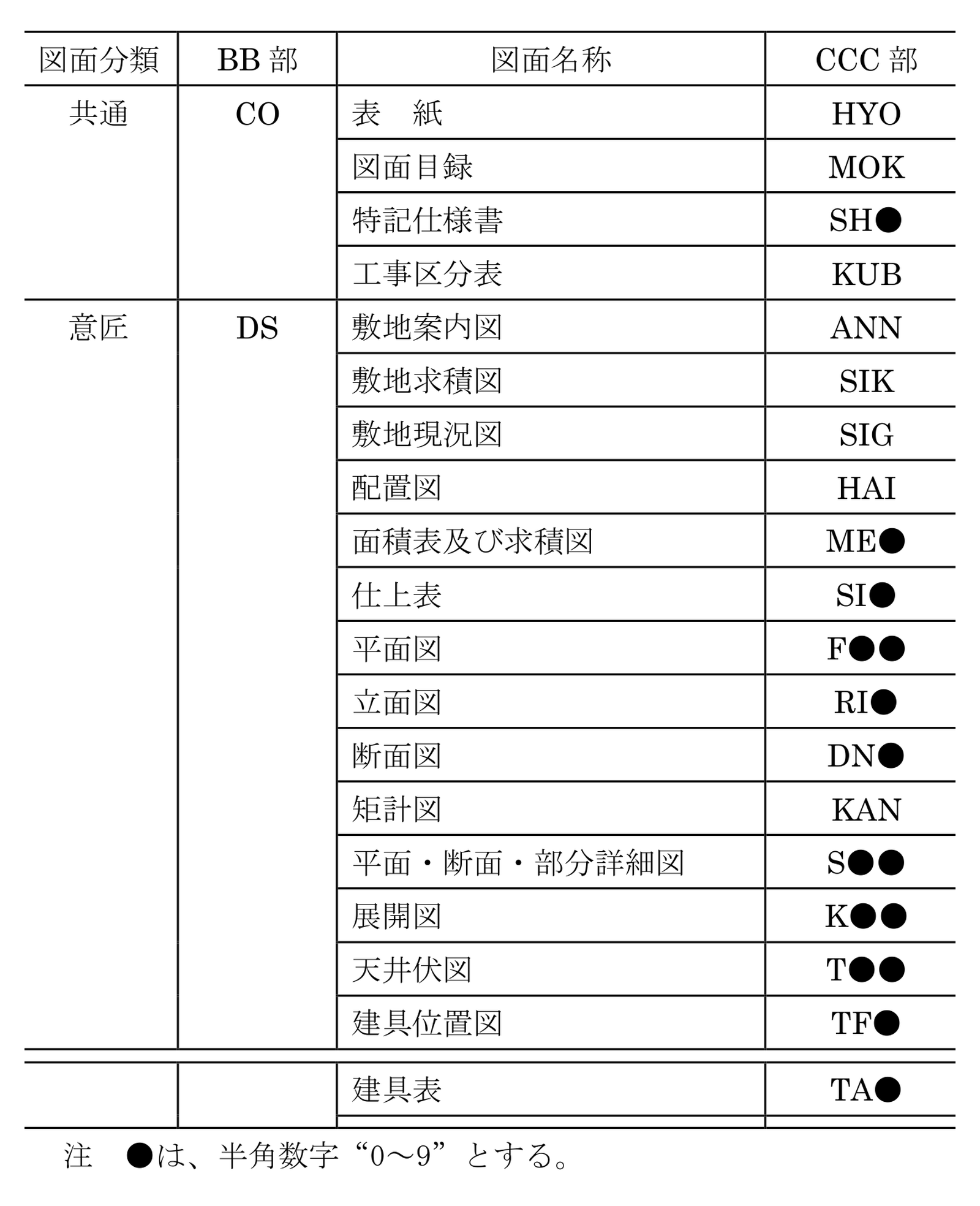

図面ファイル名の BB 部と CCC 部に使う名称の表のうち、共通と意匠の行、建具表の行と注
図面ファイル名の命名例の表。意匠の BB 部は DS、CCC 部は建具位置図が TF●、建具表が TA●。表の下の注は●の意味。出典:国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」資料4 の表と注を切り出し、ページをまたぐ行をつないで編集部が作成
