求積図とは|敷地と建物の面積の求め方・書き方と地積測量図との違い

編集部 読了 約7分

  • 求積図とは、どんな図なの?
  • 敷地や建物の面積は、どうやって求めるの?
  • 求積図と地積測量図は、何が違うの?

求積図は、敷地や建物の面積を求めるために、形を三角形などに分け、寸法と計算式を書いた図です。建物を建てる前の確認申請(計画が建築基準法に合うかを確かめてもらう手続き)の図面にも入ります。

この記事では、求積図の種類、面積の求め方、求積表の読み方、書き方の流れ、登記に使う地積測量図との違いを解説します。

敷地と建物の位置を表す図面そのものについては、建築図面の配置図と外構図とは|敷地の図面を見てください。

求積図とは

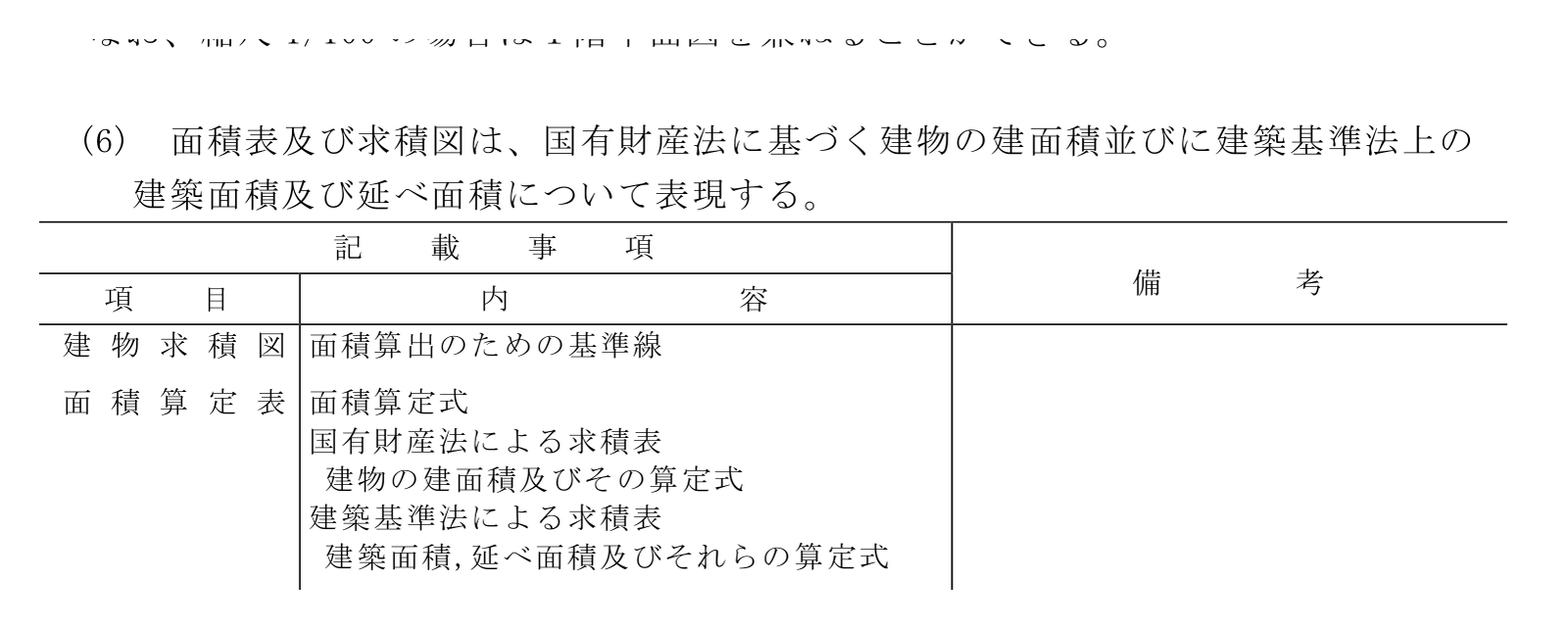

建築工事設計図書作成基準の資料の、(6) 面積表及び求積図の記載事項の表
資料2 の(6) の記載事項。建物求積図の「面積算出のための基準線」と、面積算定表の「面積算定式」「求積表」を見る。出典:国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」資料2 の(6) を切り出して編集部が作成

求積図(きゅうせきず)は、面積をどう求めたかの根拠を示す図でもあります。

確認申請では、申請書に添える図面や書類(図書)の表に、床面積求積図が挙がっています(建築基準法施行規則 第1条の3)。

床面積求積図に書くのは、床面積を求めるのに要る各部分の寸法と、計算式(施行規則の語では算式)です。

国の建物について、図面の作り方を決めた基準(以下、国の工事の基準)にも、求積図の決まりがあります。

基準に付いた資料(以下、基準の資料)は、上の表のとおり、建物求積図と面積算定表を「面積表及び求積図」という1つの図に書くとしています。

建物求積図に書く基準線は、面積を測る線のことで、建築面積や床面積なら壁や柱の中心線です(資料の語から編集部が読み取った意味)。面積算定表に書くのは、面積算定式と求積表です。

求積図の種類は、敷地求積図と建物求積図

求積図の種類の表。敷地求積図、建築面積求積図、床面積求積図について、求める面積と、その面積を使う計算を並べた
求積図の解説記事と、建築基準法 第52条・第53条をもとに編集部が作成

求積図には、敷地の面積を求める敷地求積図と、建物の面積を求める建物求積図があります。国の工事の基準でも、図面一式の中に、敷地求積図と、建物の面積をまとめた「面積表及び求積図」が入ります。

建物求積図の主なものは、建築面積を求める建築面積求積図と、床面積を求める床面積求積図です。求積図にはこのほかに、盛土や緑地、居室の面積を求めるものもあります。

求めた面積は、建ぺい率と容積率の計算に使います。建ぺい率は敷地面積に対する建築面積の割合で、容積率は敷地面積に対する延べ面積の割合です(建築基準法 第53条・第52条)。

敷地面積・建築面積・延べ面積を図面のどの線で測るかは、敷地面積・建築面積・延べ面積とは|3つの違いと図面の面積表で解説しています。

三斜法と座標法による面積の求め方

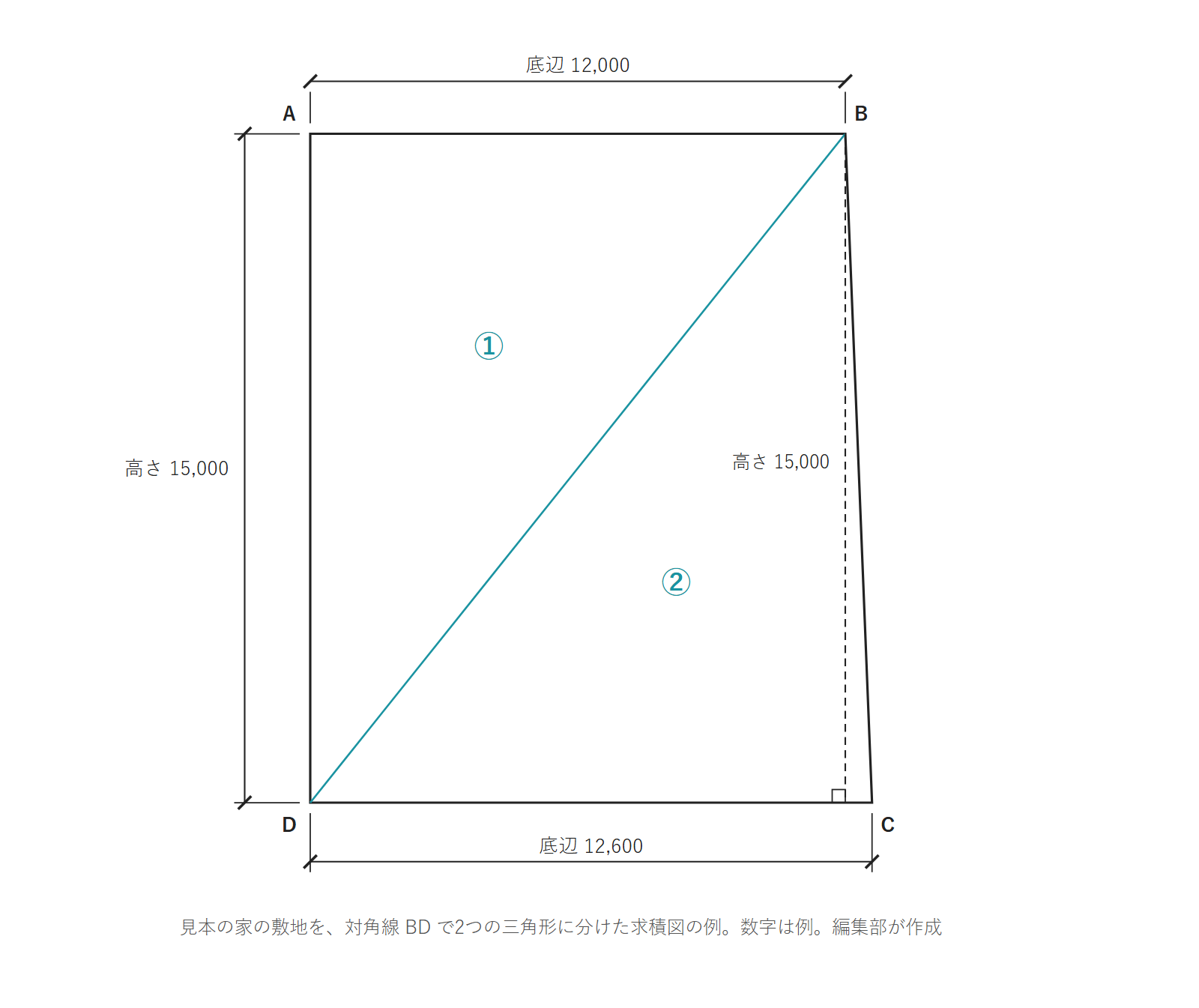

敷地の例を、角 B と角 D を結ぶ線で三角形①と②に分け、それぞれの底辺と高さを書いた求積図
敷地の例。①は角 A が直角の三角形で、底辺 AB と高さ AD。②の高さは、B から底辺 DC に直角に引いた破線。数字の単位はミリメートルで、値は例。編集部が作成

土地の面積の求め方は、主に次の2つです。筆界点は、土地の境界の角の点を指します。

  • 三斜法は、三角形ごとの面積を足す
  • 座標法は、筆界点の座標から求める

三斜法は、三角形ごとの面積を足す

三斜法は、筆界点どうしを結んで三角形を作り、三角形ごとの面積を求めて合計する方法です。三角形の面積は、底辺 × 高さ ÷ 2 で求めます。

上の図では、角 B と角 D を結ぶ線で、敷地を三角形①と②に分けています。高さは、向かいの角から底辺に直角に引いた線の長さです。

三斜法の高さは、現地では測らず、分けたあとに図の上で長さを読み取ります。そのため、精度が低く、同じ土地でも三斜法と座標法で面積の値が変わることがあります。

座標法は、筆界点の座標から求める

座標法は、筆界点の位置を座標値で表し、その値から面積を求める方法です。土地の登記に使う地積測量図には、筆界点の座標値が記録されています(不動産登記規則 第77条)。

座標法は三角形に分けないので、面積をどう求めたかは、図から読み取りにくくなります。

なお、土地の登記の測量では、昭和の後期まで三斜法が主に使われ、その後は座標法が主になりました。

建物の床面積も、壁などの中心線で囲んだ形を分けて求めます。見本の住宅を長方形に分けて求めた例は、敷地面積・建築面積・延べ面積とは|3つの違いと図面の面積表の面積表にあります。

求積表の読み方

求積表の例。三角形①と②の底辺・高さ・倍面積・面積と、その合計を並べた表
三斜法の節の図の、敷地の例の求積表。図の寸法はミリメートル、表はメートルに直した。表の形と数字は例。編集部が作成

求積表は、分けた形ごとの寸法と面積を並べた表です。番号で図の三角形と対応させて、1行ずつ読みます。

1行ずつ、底辺と高さの数字が図のどこの長さかを確かめてください。上の表の①の底辺と高さは、三斜法の節の図の AB と AD の長さ(図では 12,000 と 15,000)を、メートルに直した値です。

倍面積は、底辺 × 高さの値で、三角形の面積の2倍にあたります。倍面積の合計 369.0000 を2で割った値が、面積の合計 184.5000 です。

国の工事の基準は、図面の寸法の単位をミリメートルとし、単位の記号を書かないとしています。また、工事の書類に書く建物の面積は、平方メートルで小数点以下第2位まで(第3位以下は切り捨て)としています。

求積表の桁の数の決まりは、基準と資料にはありません。小数点以下第2位までという上の決まりは工事の書類に書く建物の面積のもので、上の表の4桁は例です。

求積図の書き方の流れ

求積図の書き方の流れの図。1 敷地の角を結んで三角形に分ける、2 三角形ごとに底辺と高さを書き込む、3 番号を付けて求積表にまとめる
求積図の解説記事と、この記事の求積表の例をもとにした編集部の例。青が、その手順で描き足す線と文字

建築の図面の敷地求積図には、三斜法で描く三斜求積図と、座標法で描く座標求積図があります。

ここでは、計算の跡を図から読める三斜求積図で、三角形に分け、長さを書き込み、求積表にまとめる流れを示します。

  1. 敷地の角を結び、形を三角形に分ける
  2. 三角形ごとに底辺を決め、底辺に直角に引いた線の長さを高さとして書き込む
  3. 三角形に番号を付け、計算式(底辺 × 高さ ÷ 2)と面積を求積表にまとめて合計する

底辺と高さの数字を書くのは、図の三角形と同じ番号の行です。

地積と敷地面積は同じとは限らない(求積図と地積測量図の違い)

敷地求積図と地積測量図の違いの表。使う所、決まり、書く事項
求積図の解説記事・国の工事の基準・不動産登記規則 第77条をもとに編集部が作成

地積測量図は、土地を登記するときに使う図で、境界標や筆界点の座標値まで記録します。登記は、土地や建物の所在や広さなどを公の記録に載せる手続きです。

境界標は、筆界点にある石の杭や金属の標識のように、長く残る目印をいいます。地積は、土地の面積のことで、土地の登記に記録する事項の1つです(不動産登記法 第34条)。

同じ土地の面積を示す図でも、敷地求積図と地積測量図では、使う所と書く事項が違います。敷地求積図に何を書くかの表は、国の工事の基準にも資料にもありません。

確認申請の敷地面積と登記の地積は、別の決まりで求める面積です。

たとえば、幅(幅員)が4m 未満の道では、道の中心線から原則2m の線が道路の境界線とみなされることがあります(建築基準法 第42条第2項)。

その線から今の道の端までの部分は、敷地面積に入れません(建築基準法施行令 第2条)。

そのため、確認申請の敷地面積と登記の地積が同じとは限りません。確認申請に地積測量図の面積をそのまま使えるかは、設計を頼む建築士か、申請先に確かめましょう。

登記では建物についても、各階平面図に床面積とその求積方法を記録します(不動産登記規則 第83条)。この各階平面図は、確認申請の床面積求積図とは別の手続きの図です。

求積図は、どの面積を、どう分けて求めたかを読もう

この記事のまとめの表。求積図とは、種類、求め方、求積表の読み方、書き方の流れ、地積測量図との違い
この記事のまとめ。編集部が作成

求積図には、面積を求めるために形を分けた寸法と計算式が書かれています。この記事で見たことは、次の6つです。

  • 求積図とは:確認申請では床面積求積図を添える
  • 求積図の種類:敷地求積図と、建築面積求積図・床面積求積図などの建物求積図
  • 面積の求め方:三斜法は三角形ごとの面積を足し、座標法は筆界点の座標から求める
  • 求積表の読み方:図の番号と合わせ、底辺と高さが図のどこかを1行ずつ確かめる
  • 書き方の流れ:三角形に分け、長さを書き込み、求積表にまとめる
  • 地積測量図との違い:地積測量図は土地の登記の図で、その地積は確認申請の敷地面積と同じとは限らない

求積図を見たら、まずどの面積を求めた図かを確かめ、次に求積表の番号を図の形と合わせて読んでみてください。
