建具表の読み方|形・寸法・材質・ガラス・金物・防火の別

編集部 読了 約12分

  • 建具表を開くと、符号や略号が並んでいて読めない
  • 1つの窓について、どの欄を見ればいいの?
  • 防火戸かどうかは、建具表のどこで分かるの?

建具表には、戸や窓ごとに、符号と略号と短い書き方の欄が並びます。しかし欄の多い表を初めて開くと、どこから読めばよいか分かりにくいかもしれません。

この記事では、戸建て住宅の建具表の見本で、1つの建具の列を上から順に読みます。防火戸かどうかの書き方と、国の建物の工事の図面にある欄も最後に見ます。

建具表は、建具1つに1列を使い、形・寸法・材質・ガラス・金物などを欄ごとに書いた表です。

建具表とは

戸建て住宅の建具表の見本。建具1つに1列を使い、1段に4建具を3段に並べている
戸建て住宅の建具表の見本。公開されている設計図書の建具表を集め、多く見られる形に合わせて編集部が作成。値は例

見本の建具表は、縦の1列が建具1つで、欄が上から下へ並ぶ形です。公開されている建具表14件(戸建て住宅4件を含む。この記事では「実物14件」と呼びます)を編集部が集めて数えると、12件がこの形でした。

残りの2件は、建具を1行ずつ並べた一覧で、姿図がありません。

見本の1列には、上から次の欄が並びます。

  • 符号・名称・数量:建具符号と、建具の名前と、同じ建具が付く数
  • 姿図:建具を正面から見た形と寸法
  • 場所:建具が付く部屋
  • 見込:建具を壁の厚みの向きに測った寸法
  • 材質・仕上:何でできていて、表面をどう仕上げるか
  • ガラス:ガラスの種類
  • 金物:取り付ける金物
  • 備考:網戸など、ほかに付く物

建具符号と名称と数量の読み方

見本の建具表のうち、2/AW の列。いちばん上の行に建具符号・名称・数量
見本の建具表のうち、建具符号 2/AW の列。値は例

列のいちばん上の行には、建具符号と、建具の名前と、同じ建具の数が並びます。この節で読むのは、次の3つです。

  • 円の上の番号と下の略号
  • 符号の書き方は図面で違う
  • 平面図と建具表を符号でつなぐ

円の上の番号と下の略号

建具符号は、円を横線で上下に分け、上に整理番号、下に建具略号を書いた記号で、2/AW なら整理番号が2、建具略号が AW です。

国の建物の工事で使う、国土交通省の図面の基準・標準の詳細図・標準仕様書があり、この記事ではまとめて「国の工事の基準」と呼びます。

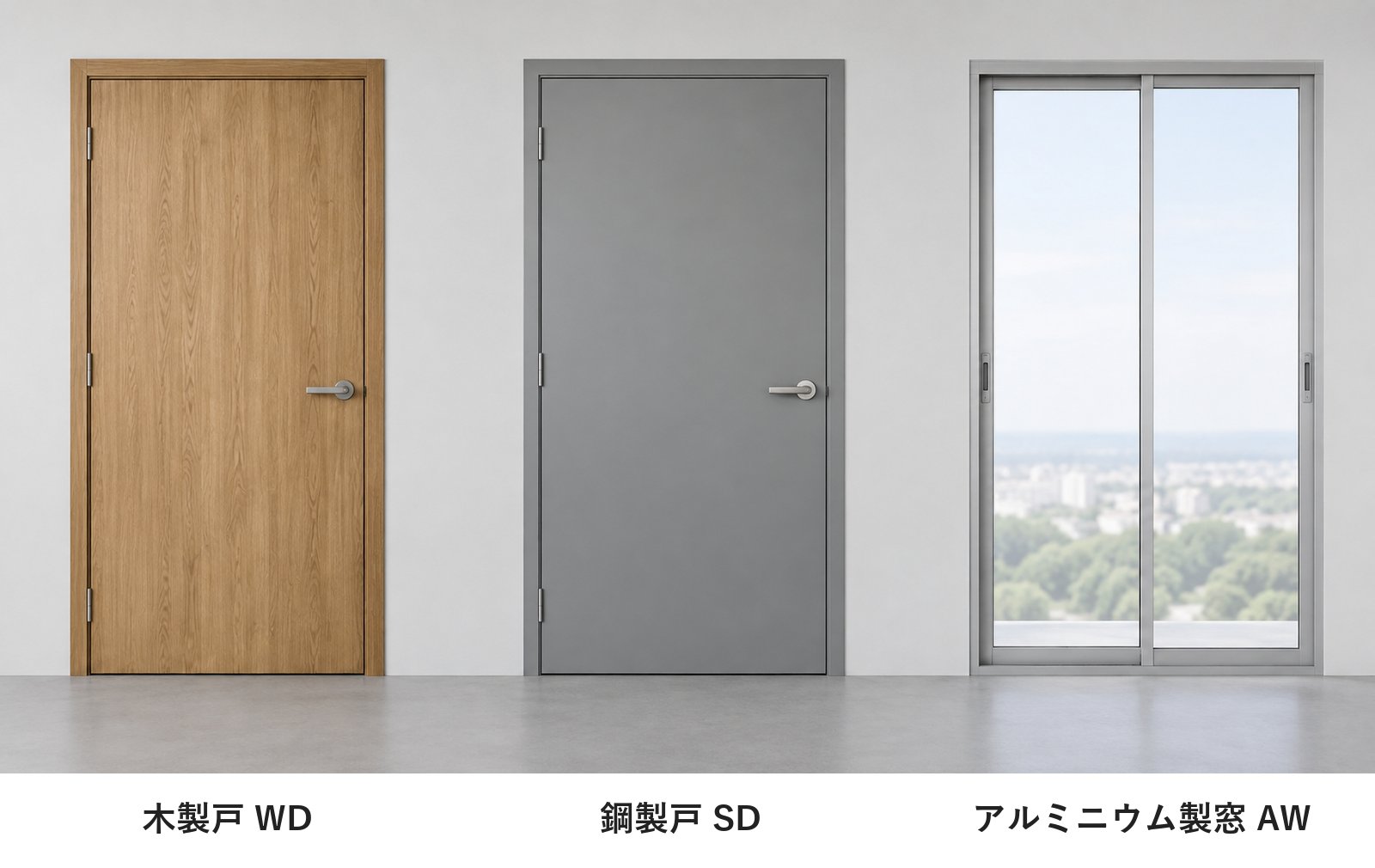

その略号の表では、建具略号の頭の文字(ステンレス製は SS)が材質を、終わりの D が戸を、W が窓を表します。

材質戸窓
木製WDWW
鋼製SDSW
鋼製軽量LD(表に無し)
ステンレス製SSDSSW
アルミニウム製ADAW
樹脂製PDPW

ふすまの略号は、見本では F、国の工事の基準の表では H です。見本は AD・AW・WD・F の順に、略号ごとに列を並べていて、実物14件のうち10件も略号ごとの並びでした。

同じ行の名称(引違い窓・片開き戸など)で、建具の開き方が分かります。

符号の書き方は図面で違う

円の上と下のどちらに番号を書くかは、図面によって違います。実物14件のうち、円で囲む9件は、上に略号を書くものが5件、上に番号を書くものが4件でした。

円を使わずに「AD-1」のように書く図面が4件、符号の無い一覧が1件です。この記事の見本も、国の工事の基準と同じく、上に番号、下に略号を書いています。

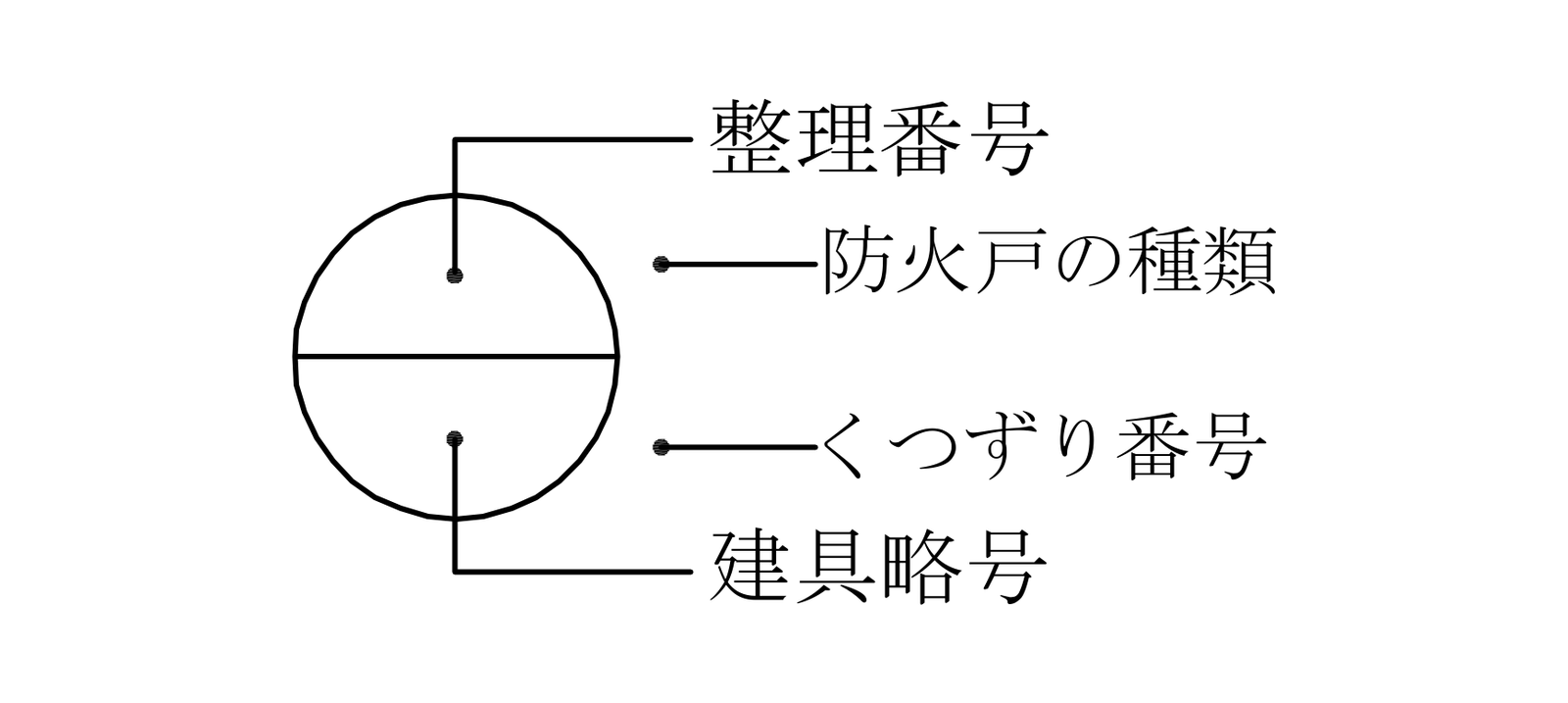

建具符号。円の中の上に整理番号、下に建具略号、円の右上に防火戸の種類、右下にくつずり番号
国の工事の基準の建具符号の形。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1から切り出して編集部が作成

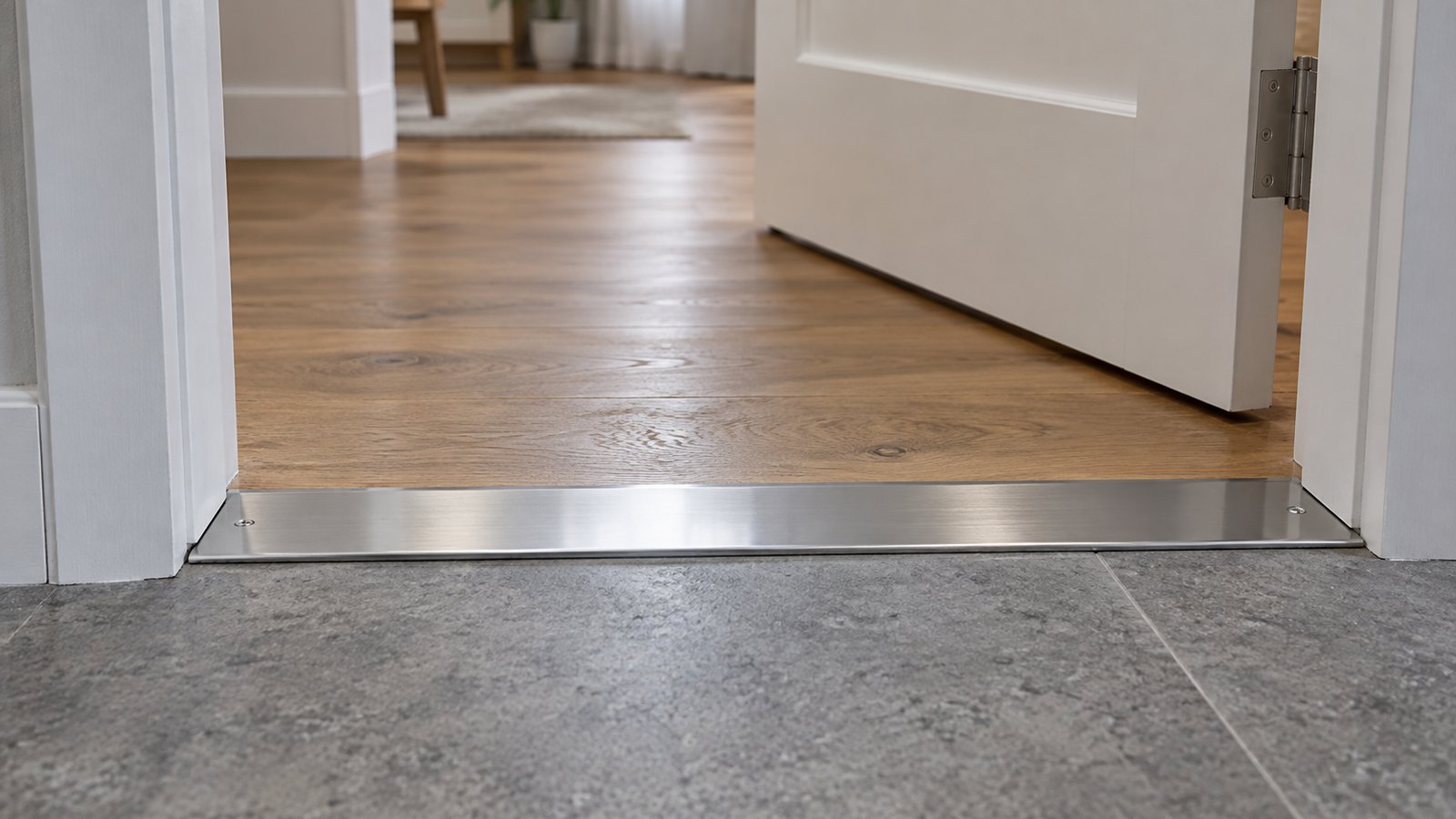

国の工事の基準では、円の右上に防火戸の種類を、右下にくつずり番号を添える決まりです。くつずりの形は、「枠図の読み方|建具の枠の詳細」で解説しています。

平面図と建具表を符号でつなぐ

平面図や建具キープラン(建具の配置を符号で示した図)で符号を見つけたら、建具表で同じ符号の列を探します。2/AW の数量は「3ヶ所」で、場所の欄の和室・洋室1・洋室2の3か所に付く窓です。

建具キープランの読み方は、「建具位置図(建具キープラン)とは|平面図の建具符号との関係」で解説しています。

姿図の読み方

見本の建具表のうち、2/AW と 1/WD の姿図。幅と高さの寸法線と、窓の床からの高さ
見本の建具表のうち、2/AW(左)と 1/WD(右)の姿図。値は例

符号の行の下の姿図は、建具を正面から見た形に、幅と高さの寸法を添えた図です。実物14件のうち姿図のある12件は、すべてが幅と高さを寸法線で書いていました。

ここで読むのは、次の3つです。

  • 室内側から見た形と開き方の記号
  • 幅と高さの寸法
  • 窓の床からの高さ

室内側から見た形と開き方の記号

建具表の形の図を、国の工事の基準では形状図と呼び、室内側から見た形(内観図)で作図するとしています。同じ戸でも、室内側と廊下側とでは取っ手の位置が左右で逆になります。

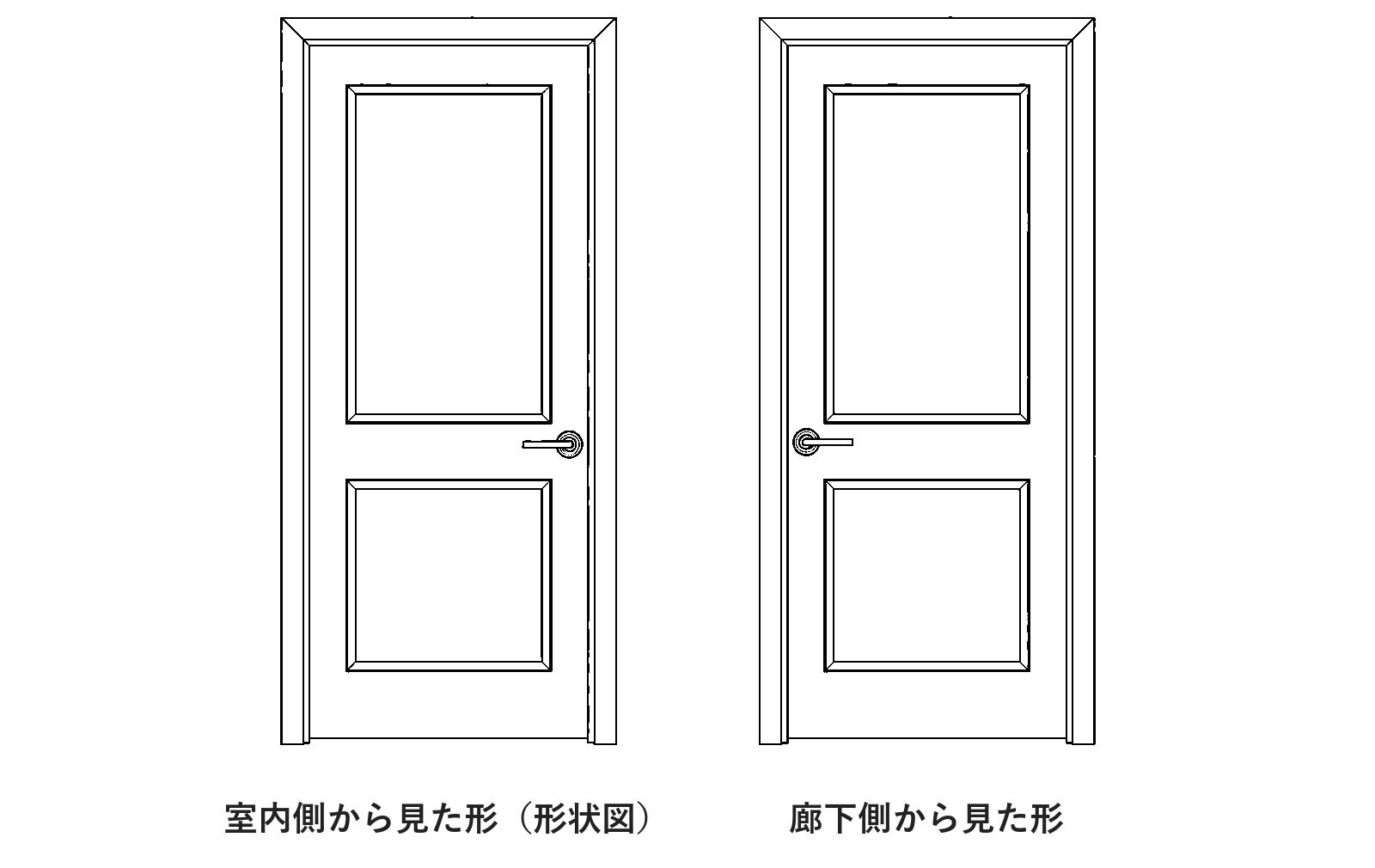

同じ片開き戸を、室内側と廊下側から見た形。取っ手の位置が左右で逆になる
同じ片開き戸を、室内側と廊下側から見た形。国の工事の基準では、室内側から見た形を描く

姿図の点線や矢印は、開き方を表す記号です。建具開閉表示記号(国の工事の基準の記号)では、点線の三角が片開き、矢印が開く向きを表し、見本の 1/WD の点線と 2/AW の矢印も同じ形です。

幅と高さの寸法

姿図の寸法線は、建具の幅と高さを表します。2/AW は幅1690・高さ1170、1/WD は幅780・高さ2000で、寸法は mm で書き、単位は付けません。

国の工事の基準の建具表は、建具寸法と建具枠寸法の2つの欄を立てます。

見本の寸法は、その2つを書き分けていません。枠のどこから測るかを確かめる図は、枠回りの図です。

窓の床からの高さ

窓の姿図には、床(FL)から窓の下までの高さも書きます。2/AW は、窓の下が床から900の高さです。

実物14件のうち、姿図のある12件では、9件が窓の床からの高さを書いていました。

姿図の下の欄

見本の建具表のうち、4/AW と 1/WD の場所・見込・材質・仕上・ガラス・金物・備考の欄
見本の建具表のうち、面格子の付く 4/AW(左)と 1/WD(右)の下の欄。値は例

姿図の下の欄には、建具の奥行き・材質・ガラス・金物と、ほかに付く物が並びます。この節で読むのは、次の4つです。

  • 見込と材質・仕上
  • ガラスの種類
  • 金物の名前と略号
  • 備考に書く付属品

見込と材質・仕上

見込は、建具を壁の厚みの向きに測った寸法で、見本の窓は70、木製の戸は30です。枠の見込みと扉の見込みの違いは、枠図の記事で解説しています。

材質・仕上の欄は、窓が「アルミ 二次電解着色」、木製の戸が「オレフィンシート合板仕上」です。アルミ製で表面を二次電解着色で仕上げた窓と、合板にオレフィンシートを張った戸と読めます。

ガラスの種類

ガラスの欄に書くのは、ガラスの種類です。4/AW の「型板ガラス t4」のように、厚さを添える欄もあります。

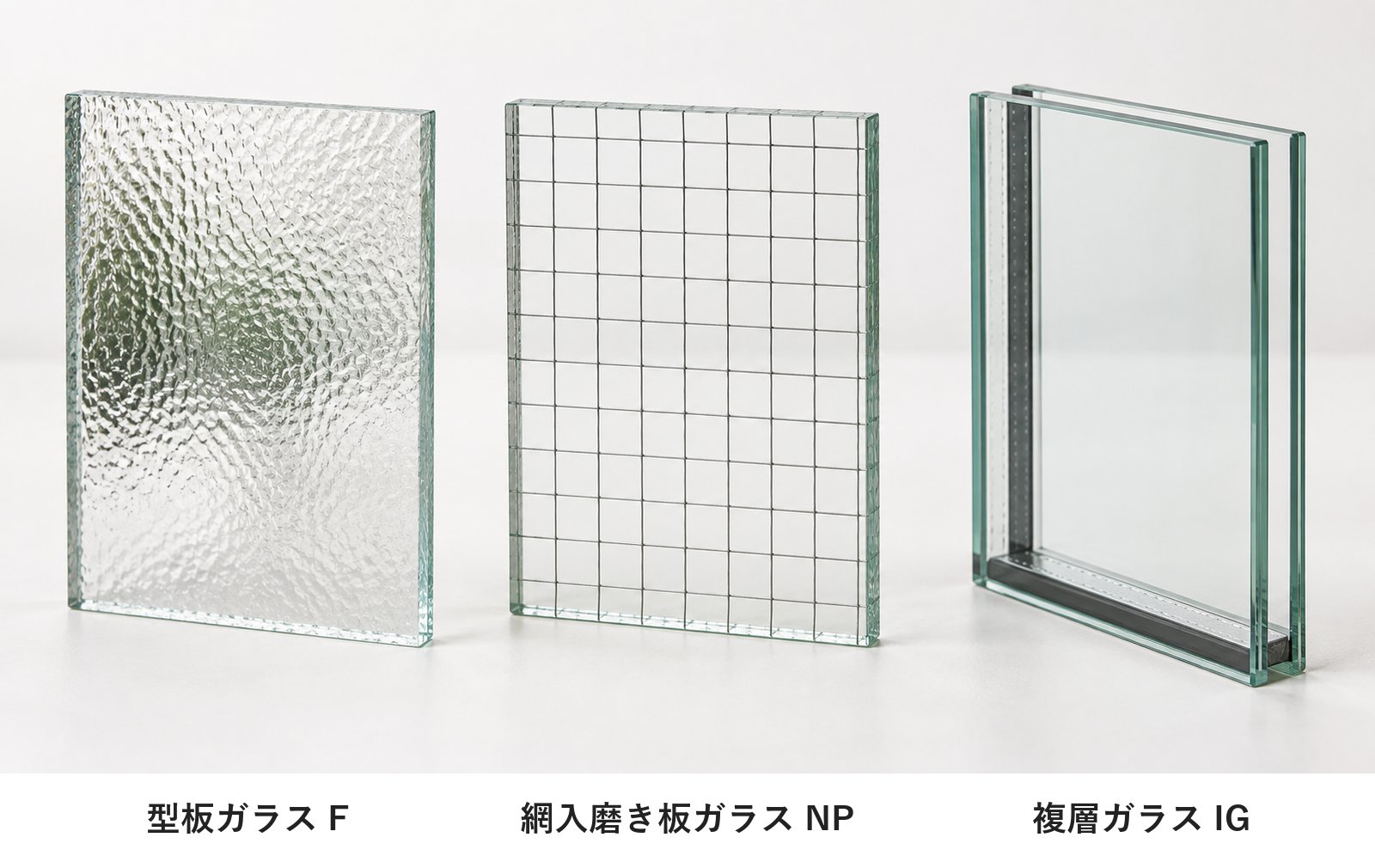

ガラスにも、国の工事の基準の略号があります。主なものは次のとおりです。

ガラスの種別略号
フロート板ガラスP
型板ガラスF
網入型板ガラスNF
網入磨き板ガラスNP
線入磨き板ガラスWP
合わせガラスL
強化ガラスT
複層ガラスIG

同じ略号の表では、紙障子も P、木材保護塗料塗りという塗装も WP です。同じ文字が出てきたら、書いてある欄で読み分けます。

金物の名前と略号

金物の欄には、取り付ける金物の名前を書きます。窓の金物は「クレセント 付属金物一式」、戸は「レバーハンドル 丁番 戸当り 付属金物一式」です。

実物14件のうち11件が金物を書いていて、その多くが、名前を並べた最後に「付属金物一式」と書いていました。

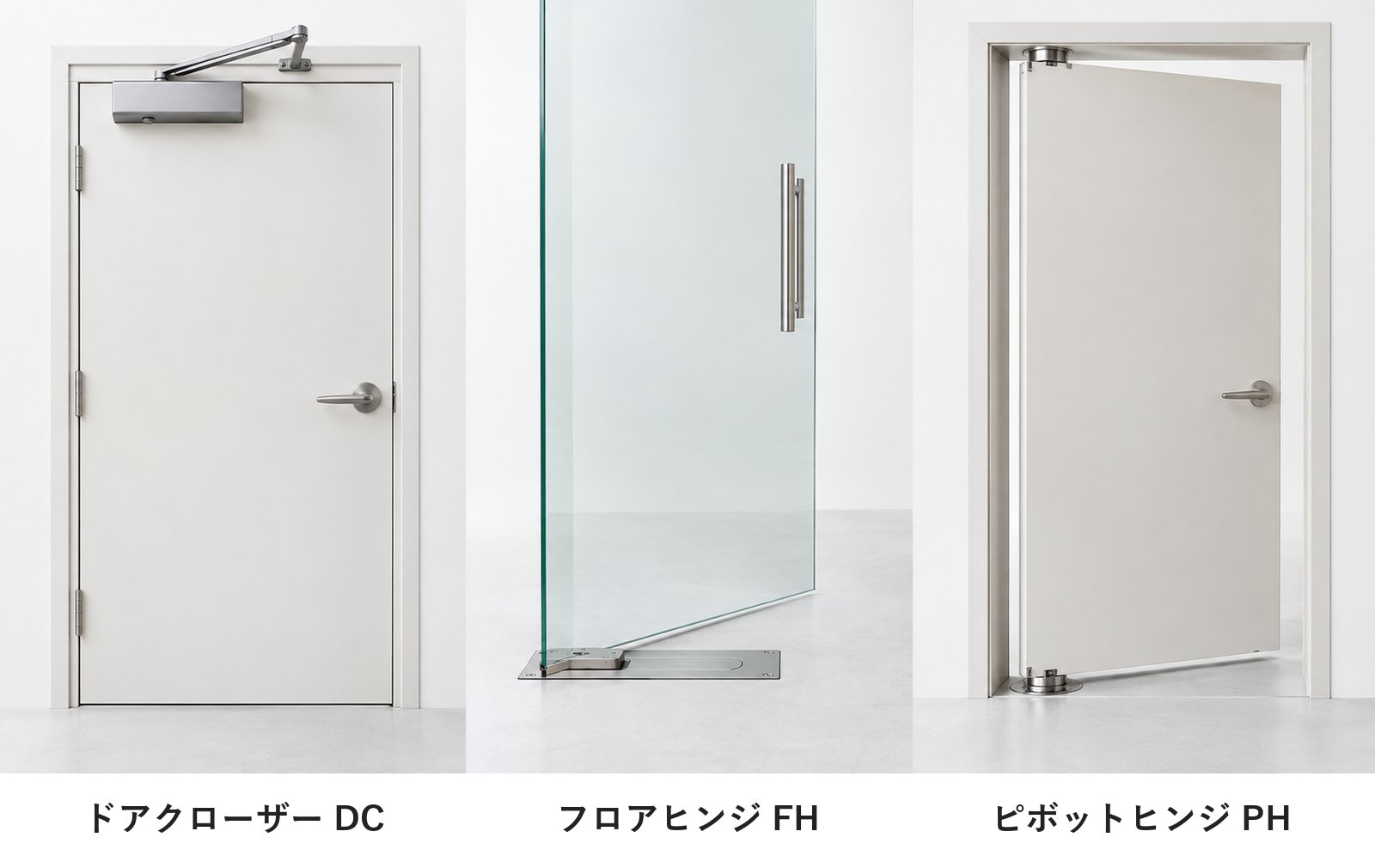

玄関の 1/AD の金物の欄にあるドアクローザーは、ドアの上に付いていて、油圧でゆっくり自動で閉める装置です。

略号で書く場合、国の工事の基準ではドアクローザーは DC、フロアヒンジは FH、ピボットヒンジは PH という略号になります。

備考に書く付属品

備考の欄には、網戸や面格子、引手のように、建具に付く物を書きます。窓はどれも網戸付きで、面格子が付くのは 4/AW です。

防火戸かどうかの読み方

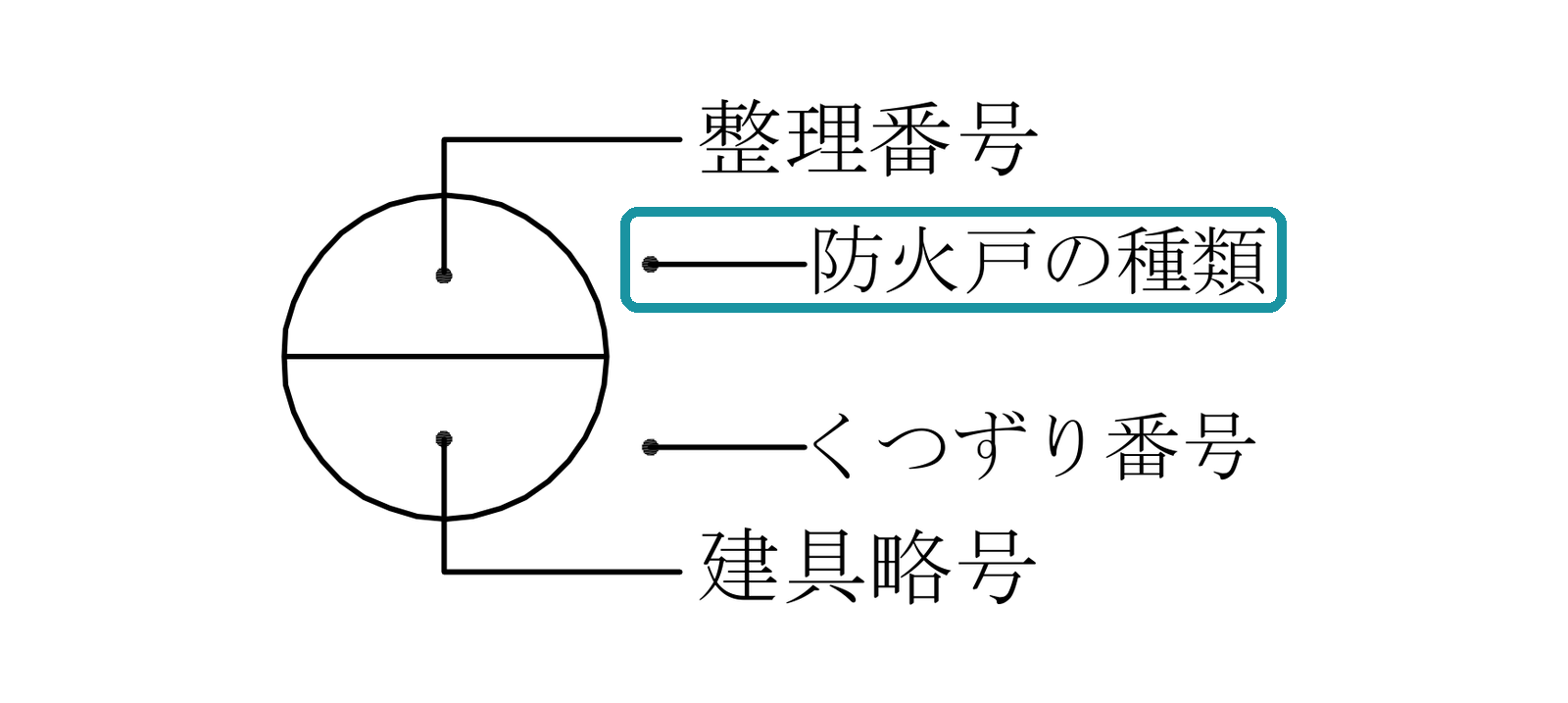

建具符号のうち、防火戸の種類を書く位置(円の右上)
国の工事の基準の建具符号のうち、防火戸の種類を書く位置。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1から切り出して編集部が作成

見本の列には、防火戸かどうかを書く欄がありません。

タイトルの「防火の別」は防火戸かどうかとその種類のことで、実物では書かない建具表が多く、そのときは平面図で確かめます。見ておくのは、次の2つです。

  • 実物の図面の書き方
  • 国の工事の基準の書き方

実物の図面の書き方

実物14件のうち、防火戸かどうかを書く専用の欄を立てていたのは3件でした。姿図の下や名称、注記に書くものが3件、書いていないものが8件です。

戸建て住宅は4件のうち3件にこの欄が無く、見本も同じ形です。建具表に書かれていないときは、平面図に書かれた防火戸の種別を確かめます。

国の工事の基準の書き方

国の工事の基準で防火戸の種類を書く所は、建具符号の右上です。見本に無い「その他」の欄には、防火戸の種別と、感知器との連動装置の種別を書きます。

防火戸を使うかどうかと、感知器と連動させるかどうかは、その工事ごとに図面や特記仕様書で決めます(特記)。建具表の「防火戸の種類」に法令のどの区分を書くかは、国の工事の基準には書かれていません。

建築基準法施行令では、防火区画に使う防火戸のうち、いつも閉じた状態にしないものは、火災の煙か急な温度の上昇で自動的に閉まるものにする決まりです。

国の工事の図面にある欄

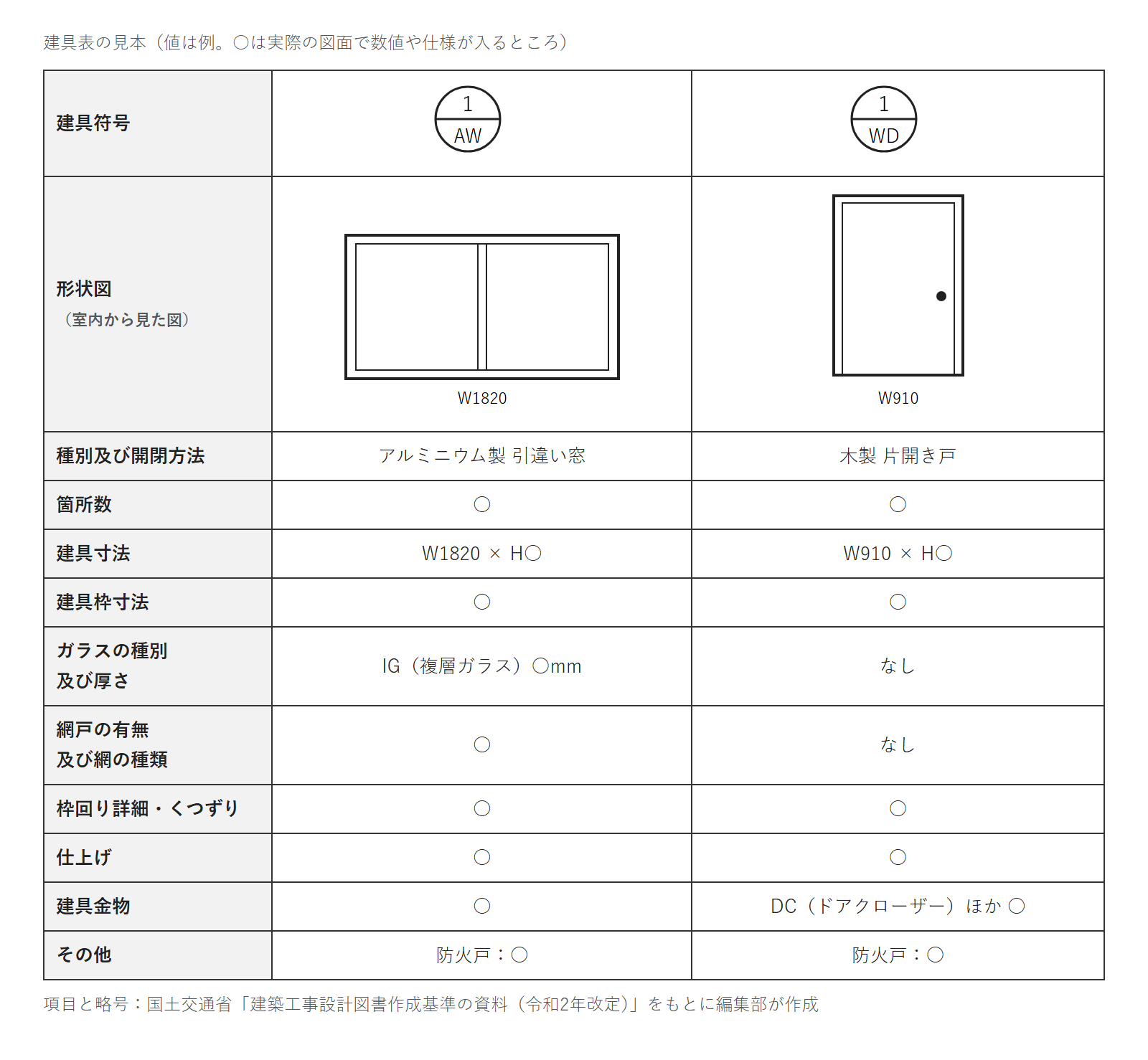

国土交通省の資料が定める建具表の記載事項の表。建具・建具金物・凡例の3つの項目
国の工事の基準の建具表の記載事項。出典:国土交通省「建築工事設計図書作成基準の資料(令和2年改定)」(15) 建具表の表を切り出して編集部が作成

国の工事の基準は、建具表に書く事項を建具・建具金物・凡例に分けていて、見本に無い欄や書き方もあります。国の建物の図面を開いたときのために、見ておくのは次の4つです。

  • 形状番号
  • がらりの種別
  • 特記に任された欄
  • 凡例で略号を確かめる

形状番号

国の工事の基準の建具表では、開き方を「種別及び開閉方法」の欄に書きます。標準の形には、標準の詳細図で形状番号が付いています。

形状番号は、フラッシュ戸が A、ガラス入フラッシュ戸が B、アルミ製と樹脂製の建具が C、ふすまが D です。C の形のうち C-7 からあとには、片開き・すべり出し・内倒しなどの開き方の名前が付いています。

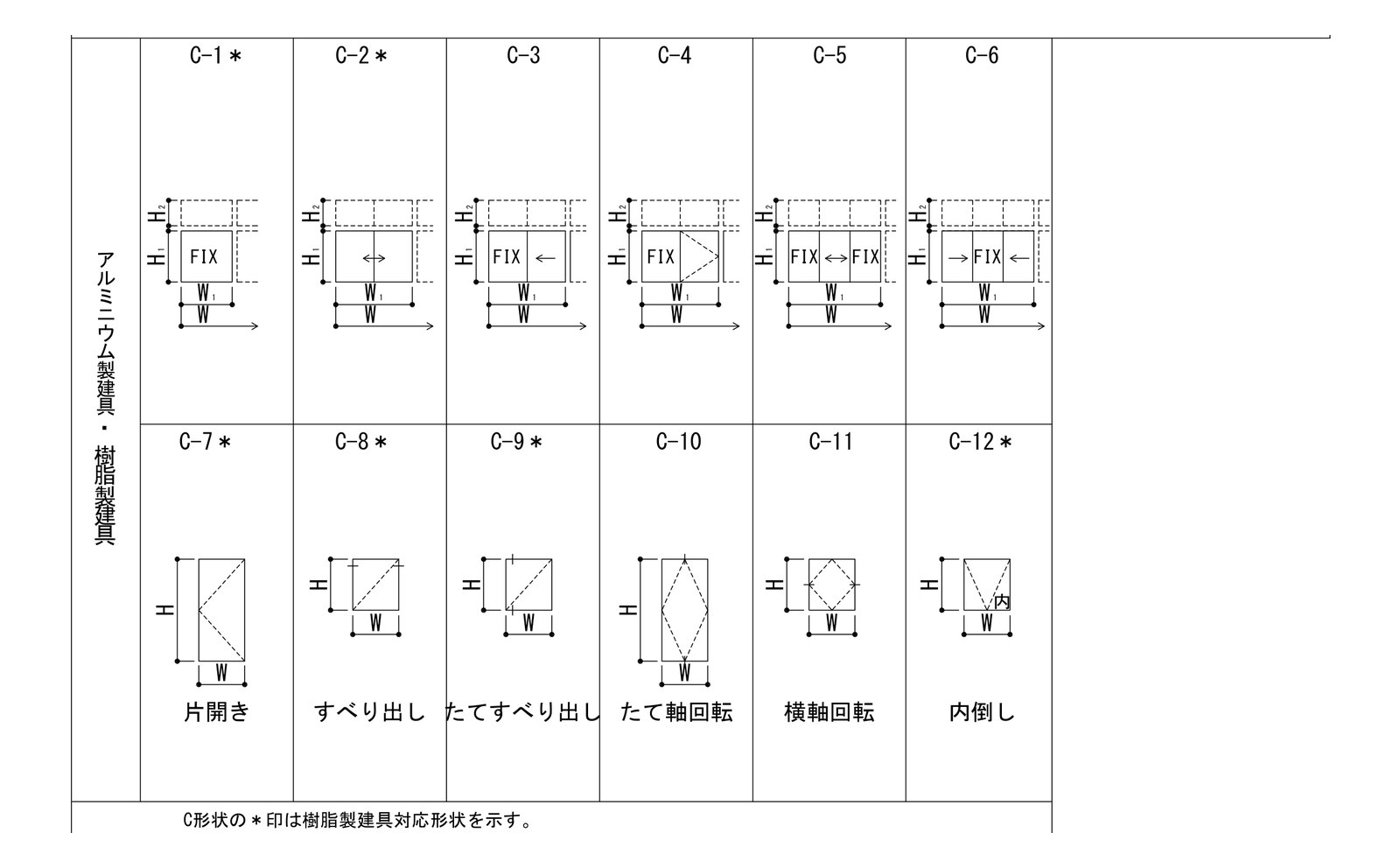

標準詳細図 4-01 のアルミニウム製建具・樹脂製建具の形状 C-1〜C-12
アルミニウム製建具・樹脂製建具の形状番号 C-1〜C-12。出典:国土交通省「建築工事標準詳細図(令和4年改定)」4-01 建具:形状寸法の一部を切り出して編集部が作成

C-1〜C-6 の上の点線の四角は、窓の上にらんま(窓の上の開口部)を設ける場合の部分です。下の四角の FIX は、開かない部分を表します。

がらりの種別

がらり(羽根板を並べた窓や戸)を書く欄は、建具表の「がらりの形状、寸法及び種別」です。種別はⅠ型・Ⅱ型・Ⅲ型で、正面から見た面積のうち開いている部分の割合(開口率)が、種別ごとに決まっています。

種別開口率
Ⅰ型約30%
Ⅱ型約35%
Ⅲ型約25%

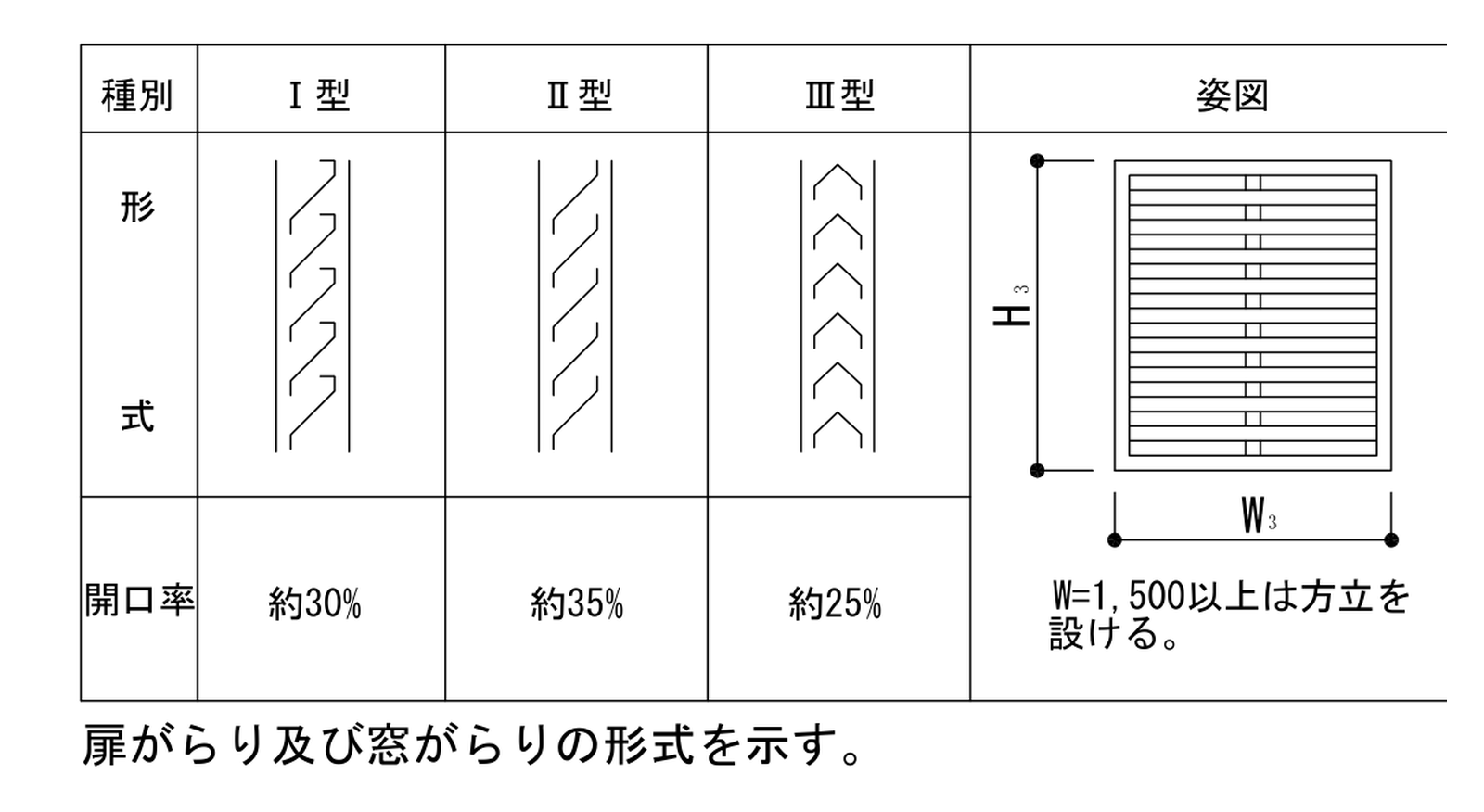

標準詳細図 4-01 のがらりの形式。Ⅰ型・Ⅱ型・Ⅲ型の形式の図と開口率、姿図
がらりの形式と開口率。出典:国土交通省「建築工事標準詳細図(令和4年改定)」4-01 建具:形状寸法の一部を切り出して編集部が作成

特記に任された欄

網戸の網の種類や建具の仕上げの欄には、その工事の特記で決めた中身を書きます。図面には、標準仕様書で決まっている事項は書かず、特記に任された事項を書くと、国の工事の基準が決めているためです。

標準仕様書には、特記が無いときの決まりもあります。たとえば網戸の防虫網は合成樹脂製で線径0.25mm以上、網目16〜18メッシュです。

凡例で略号を確かめる

凡例の欄には、表の中で使う表示記号や略号を書きます。実物14件のうち5件が、建具表と同じ図面に凡例を置いていました。

建具の列を1つ選んで上から読んでみよう

戸建て住宅の建具表の見本の全体
戸建て住宅の建具表の見本。値は例

1つの列を上から、符号と名称、姿図、下の欄の順に読むと、その建具の形・寸法・材質・ガラス・金物がそろいます。この記事で解説したことは、次の17項目です。

  • 円の上の番号と下の略号
  • 符号の書き方は図面で違う
  • 平面図と建具表を符号でつなぐ
  • 室内側から見た形と開き方の記号
  • 幅と高さの寸法
  • 窓の床からの高さ
  • 見込と材質・仕上
  • ガラスの種類
  • 金物の名前と略号
  • 備考に書く付属品
  • 実物の図面の書き方
  • 国の工事の基準の書き方
  • 形状番号
  • がらりの種別
  • 特記に任された欄
  • 凡例で略号を確かめる

見本の建具表から列を1つ選び、上から順に、名称・寸法・場所・見込・材質・ガラス・金物を文に言い直してみてください。

たとえば 2/WD は、「トイレに付く、幅650・高さ2000・見込30の木製片開き戸で、オレフィンシート合板仕上げ。ガラスは無く、レバーハンドルと丁番と戸当りが付く」です。
