工作物等詳細図の読み方｜外構詳細図との違い

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）によります。国の建物の工事（官庁営繕）のための図面の決まりです。擁壁の説明は、東建コーポレーションの建築用語辞書「擁壁」によります。

国の建物の図面には、建物のほかにつくる物を詳しく描く図がいくつかあります。工作物等詳細図と外構詳細図は、その中の2つです。

この記事では、工作物等詳細図に書かれるものと、外構詳細図との違いを載せています。

工作物等詳細図は、工作物の詳しい図

国土交通省は、国の建物の図面の書き方を「建築工事設計図書作成基準」に定めています。あわせて、その資料（基準の資料）も出しています。

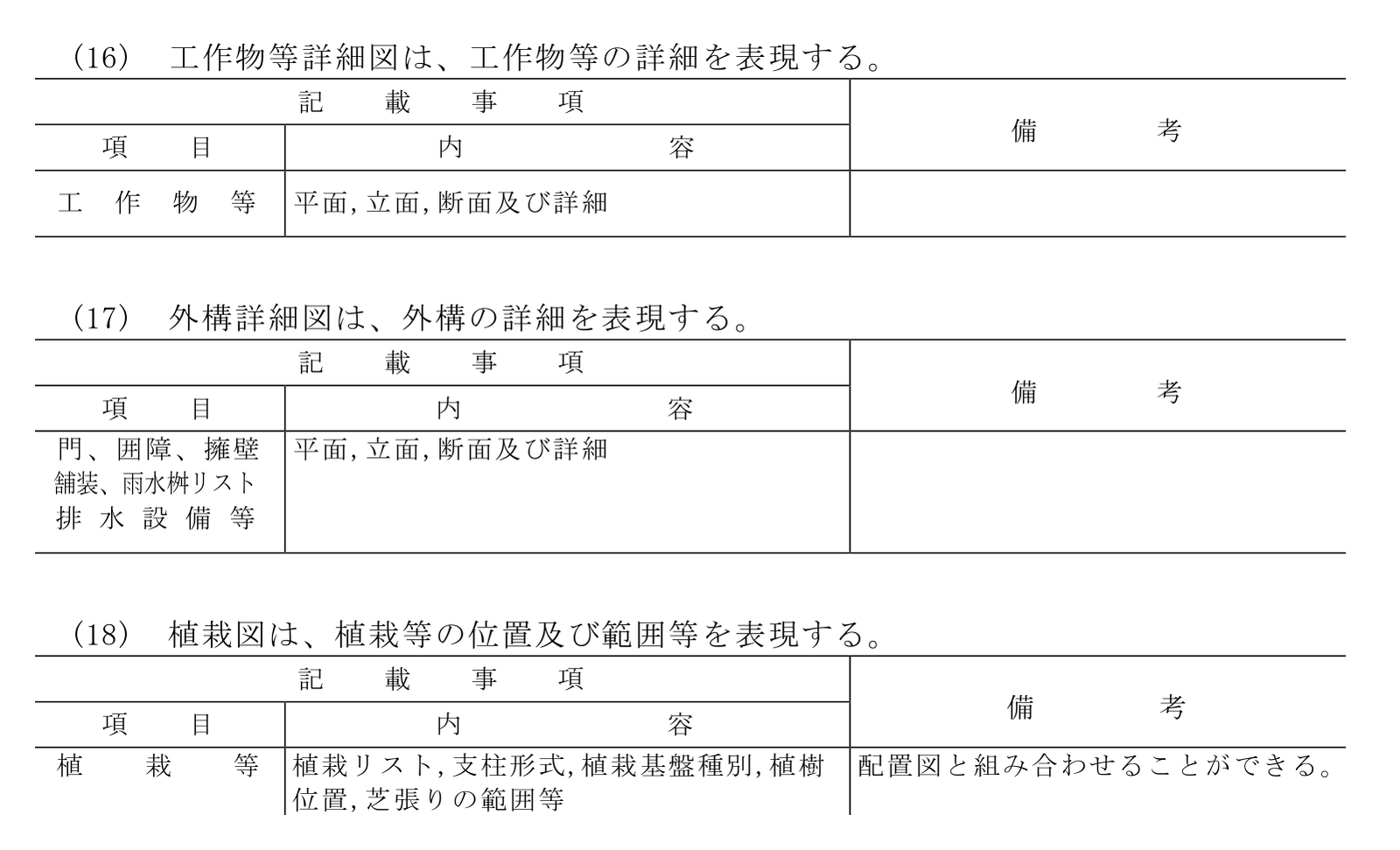

基準の資料は、工作物等詳細図を「工作物等の詳細を表現する」図としています（資料2 の(16)）。

基準の資料は、「工作物等」がどんな物を指すかを書いていません。

ただし、基準の4.3(2)は、工事の種目を「建物、工作物及び立木竹の順序」で書くとしています。基準の資料の記載例では、建物のあとに門・囲障（塀や柵）・舗装・煙突・高置水槽などが並び、その次に樹木があります。

この並びから、門や塀、舗装、煙突なども工作物として扱われていると読めるでしょう（読み方は編集部）。

基準の中の4.2 の表は、図面一式に入る図面の順序と名前を決めた表です。この表は、工作物等詳細図を20番目に置き、「配置図と組み合わせることができる。」としています。配置図は、敷地の中の建物の位置を表す図です。

平面・立面・断面と詳細

工作物等詳細図の記載事項の中身は、「平面,立面,断面及び詳細」です。1つの工作物を、次のように描き分けます。

• 平面：上から見た形
• 立面：横から見た形
• 断面：縦に切った形
• 詳細：部分を大きく描いた形

4つの言葉の説明は、編集部の短い説明です。

同じ物を、いくつかの向きから描いた図に分けて表す考え方は、「建築図面の投影法｜複数の図面で1棟を表す理由」の記事で解説しています。

門・塀・擁壁はどの図に描くか

基準の資料では、門・囲障（塀や柵）・擁壁の3つは、外構詳細図の記載事項の項目の欄に書かれています（資料2 の(17)）。

擁壁は、東建コーポレーションの建築用語辞書によると、高低差のある土地の土砂が崩れるのを防ぐため、斜面を補強した壁です。

外構詳細図の記載事項は、次のとおりです。

資料では、項目の欄の3つが1つの枠にまとめて書かれ、内容の欄も1つです。

国の建物の図面で門・塀・擁壁の詳しい形を探すときは、まず外構詳細図を見ましょう。外構詳細図の読み方は、「外構詳細図の読み方｜門・塀・擁壁・舗装・排水設備」の記事で解説します（準備中）。

工作物等詳細図・外構詳細図・植栽図は、どれも4.2 の表で「配置図と組み合わせることができる。」とされています。1枚の配置図に、これらの中身が一緒に描かれていることもあるでしょう（読み方は編集部）。

まとめ

工作物等詳細図は、工作物などを、平面・立面・断面と詳細で描いた図です。

国の建物の図面の資料では、門・囲障・擁壁は外構詳細図の項目の欄に書かれています。工作物等詳細図の記載事項は、「工作物等」の1行です。

どちらの図も、配置図と組み合わせて描けます。
