Jw_cadの編集コマンドとは｜選択・消去・変形
- Jw_cadで描いた線を直すコマンドには、どんなものがある？
- 編集のコマンドが多くて、どれを使えばいいか分からない…
- どの編集コマンドから覚えればいいか知りたい
2次元CADのJw_cad（ジェイダブリューキャド）で、描いた線や図形を直すコマンドが編集コマンドです。選ぶ・消す・伸ばす・写す・動かす・まとめるまで、直す操作ごとにコマンドが分かれているのが特徴です。
しかし、編集コマンドは数が多く、覚える順を決めないと、どれを使えばよいかで手が止まります。
図形を写す・動かす・まとめるコマンドは、先に範囲選択で図形を選んでから使います。そのため、最初に覚えるのは範囲選択です。
この記事では、編集コマンドの場所と、覚える順を解説します。「選択と消去」「変形と複写」「整理とブロック」の3つに分けて、この順に、それぞれのコマンドを解説した記事も案内します。
画面：Jw_cad Version 10.03.6（Windows 11）Jw_cadの編集コマンドとは

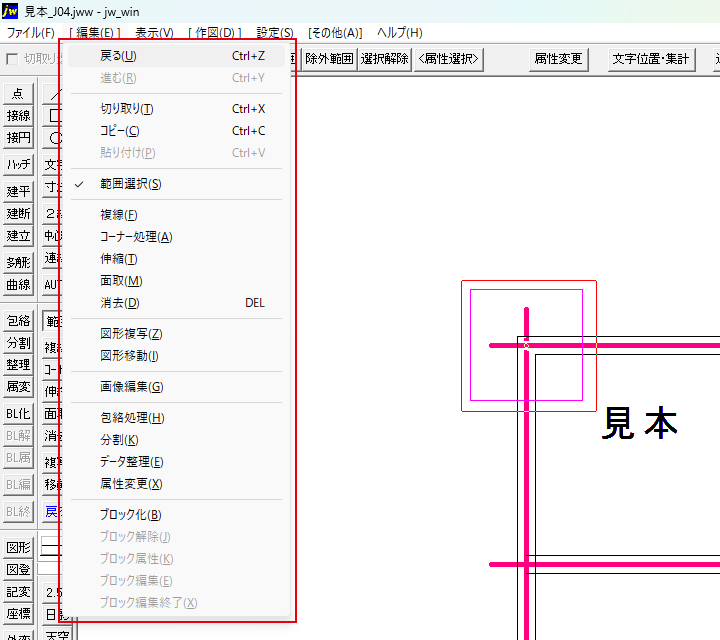

編集コマンドは、描いた線や図形を直すコマンドです。多くはメニューバーの編集に並び、パラメトリック変形だけはメニューバーのその他にあります。
編集のメニューの最初にある戻るは、直し間違えた操作を取り消すコマンドです。同じメニューの包絡処理は、Jw_cadの包絡処理で解説しています。
線を1本ずつ直すコマンドは、線をクリックして使います。図形を写す・動かす・まとめる・整理するコマンドは、範囲選択で図形を選んでから使う、という分かれ方です。
選択と消去
選択と消去では、範囲選択で図形を選ぶ操作を先に覚え、選んだ図形のコピーと、線の消し方へ進みます。選び方を知っていると、このあとの図形複写・図形移動やブロックでも、直したい図形だけを選べます。
選択と消去の記事は、次の4つです。
- 範囲選択で図形を選ぶ
- 選んだものに足す・外す
- クリップボードでコピーする
- 線を消す
範囲選択で図形を選ぶ

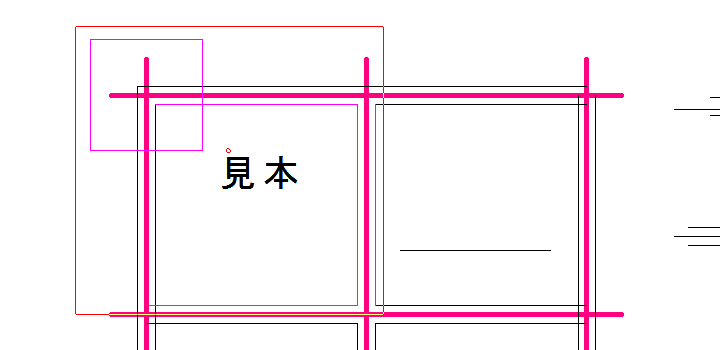

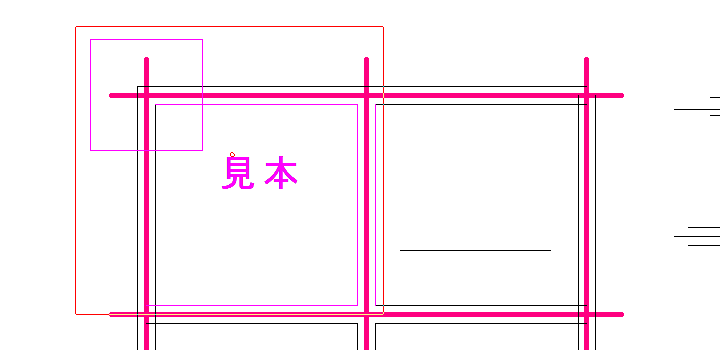

最初に覚えるのは、左のツールバーの範囲を押し、始点と終点の2点で囲んで図形を選ぶ範囲選択です。枠に全部入った図形が選ばれ、終点を左クリックすると文字を除き、右クリックすると文字も選びます。
範囲選択の手順と、線色で絞って選ぶ方法は、次の記事で解説しています。
選んだものに足す・外す
選んだあとに図形をクリックすると、その図形を選んだものに足したり、外したりできます。範囲の枠で囲んでまとめて足し引きするのは、コントロールバーの追加範囲と除外範囲です。
追加・除外と、選んだ範囲を覚えさせて呼び出す方法は、次の記事で解説しています。
クリップボードでコピーする
範囲選択した図形は、コピーや切り取りでクリップボードに入れ、貼り付けで置けます。ほかの図面へ写すときに使うのが、クリップボードです。
切り取り・コピー・貼り付けの手順は、次の記事で解説しています。
線を消す
消去コマンドでは、線を右クリックすると1本まるごと消え、線を左クリックしてから始点と終点を指示すると、その間だけが消えます。
交点の間だけを消すのが節間消し、範囲選択で囲んだ図形をまとめて消すのが範囲選択消去です。
部分消去・節間消し・範囲選択消去の手順は、次の記事で解説しています。
変形と複写
変形と複写では、線を1本ずつ直すコマンドから覚え、範囲選択で選んだ図形を写す・動かす・伸び縮みさせるコマンドへ進みます。
前半の4つは線をクリックして使い、後半の3つは範囲選択で図形を選んでから使います。
変形と複写の記事は、次の7つです。
- 線を伸ばす・縮める
- 平行な線を引く
- 角を作る・面を取る
- 線を分ける・切る
- 図形を複写・移動する
- 向きや大きさを変えて写す
- パラメトリック変形で図形の一部を伸び縮みさせる
線を伸ばす・縮める
伸縮コマンドでは、線を左クリックして伸ばしたい位置（伸縮点）を指示すると、1本ずつ伸ばしたり縮めたりできます。別の線にそろえるときに指示するのは、そろえる先の線（基準線）です。
基準線までの伸縮と、何本もまとめて伸縮する一括処理は、次の記事で解説しています。
平行な線を引く
既にある線から決めた間隔で平行な線を引くのが、複線コマンドです。元の線を左クリックしてから間隔を入れ、引く側をクリックします。
連続・両側複線・端点指定などの引き方は、次の記事で解説しています。
角を作る・面を取る
離れた2本の線の角は、コーナー処理で2本を順に左クリックすると作れます。角を斜めに、または丸く削るのは、面取のコマンドです。
角面・丸面・L面・楕円面の取り方は、次の記事で解説しています。
線を分ける・切る
線や2本の線の間を等しく分けるのは、分割のコマンドです。線を途中で切るときは、コーナー処理・伸縮・面取のコマンドの中で、切りたい位置を右クリックします（線切断）。
等距離分割・等角度分割・割付と線切断の手順は、次の記事で解説しています。
図形を複写・移動する

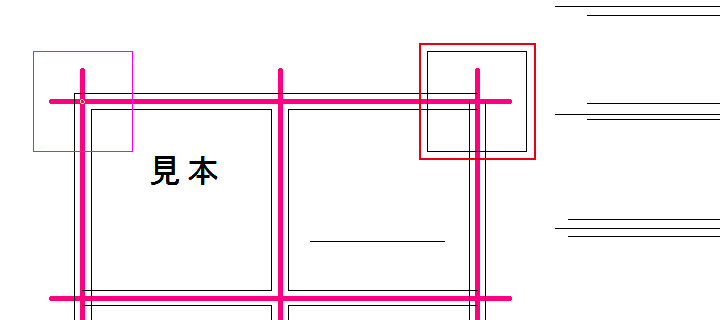

範囲選択した図形は、図形複写で別の場所に写せ、図形移動で動かせます。決めた位置に写すときは、コントロールバーの数値位置に「1820,0」のように横と縦の距離を入れてください。
基準点の変え方と、連続で等間隔に並べる方法は、次の記事で解説しています。
向きや大きさを変えて写す
図形複写のコントロールバー（作図ウィンドウの上の、ボタンが並ぶ横長の帯）の、回転角・反転・倍率で、向きや大きさを変えて写せます。回転角は、プラスが反時計回りです。
回転・反転・倍率と、マウスで大きさを決める方法は、次の記事で解説しています。
パラメトリック変形で図形の一部を伸び縮みさせる

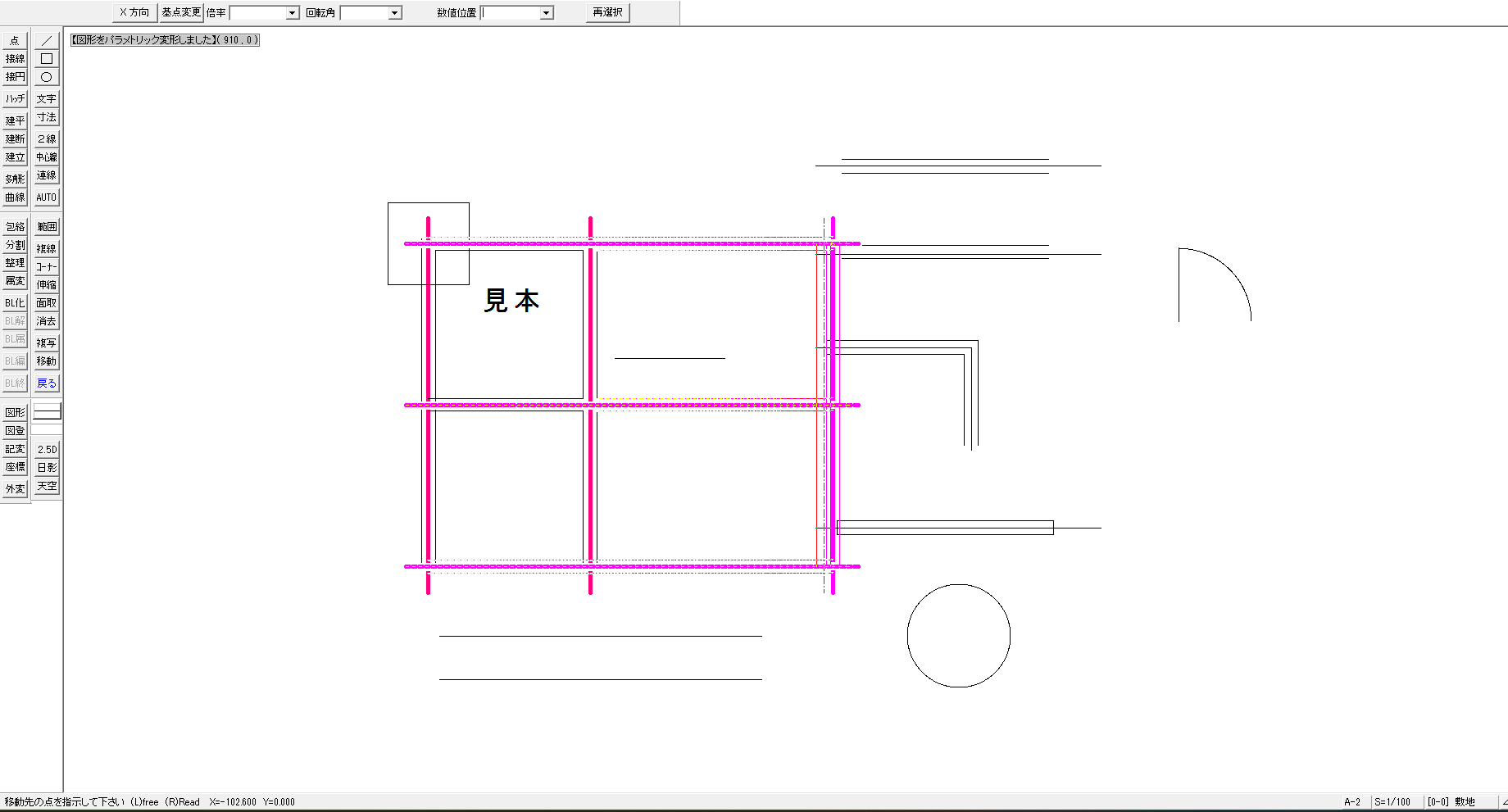

たとえば部屋の幅を変えるときに使うのが、範囲選択の枠で囲んだ端点だけを動かして、線をまとめて伸び縮みさせるパラメトリック変形です。数値位置に距離を入れれば、壁を寸法どおりに動かせます。
端点の囲み方と、動かす距離を数値位置で決める方法は、次の記事で解説しています。
整理とブロック
整理とブロックでは、重なった線を片付けるデータ整理と、何本もの線を1つにまとめるブロックを覚えます。どちらも、範囲選択で図形を選んでから使います。
整理とブロックの記事は、次の2つです。
- 重なった線を整理する
- 図形をブロックにまとめる
重なった線を整理する
同じ所に重なった線や、途中で分かれた線は、データ整理の重複整理と連結整理で1本にできます。整理で消えた線の数の表示は、作図ウィンドウの左上の「-1」のような数です。
重複整理と連結整理の手順は、次の記事で解説しています。
図形をブロックにまとめる

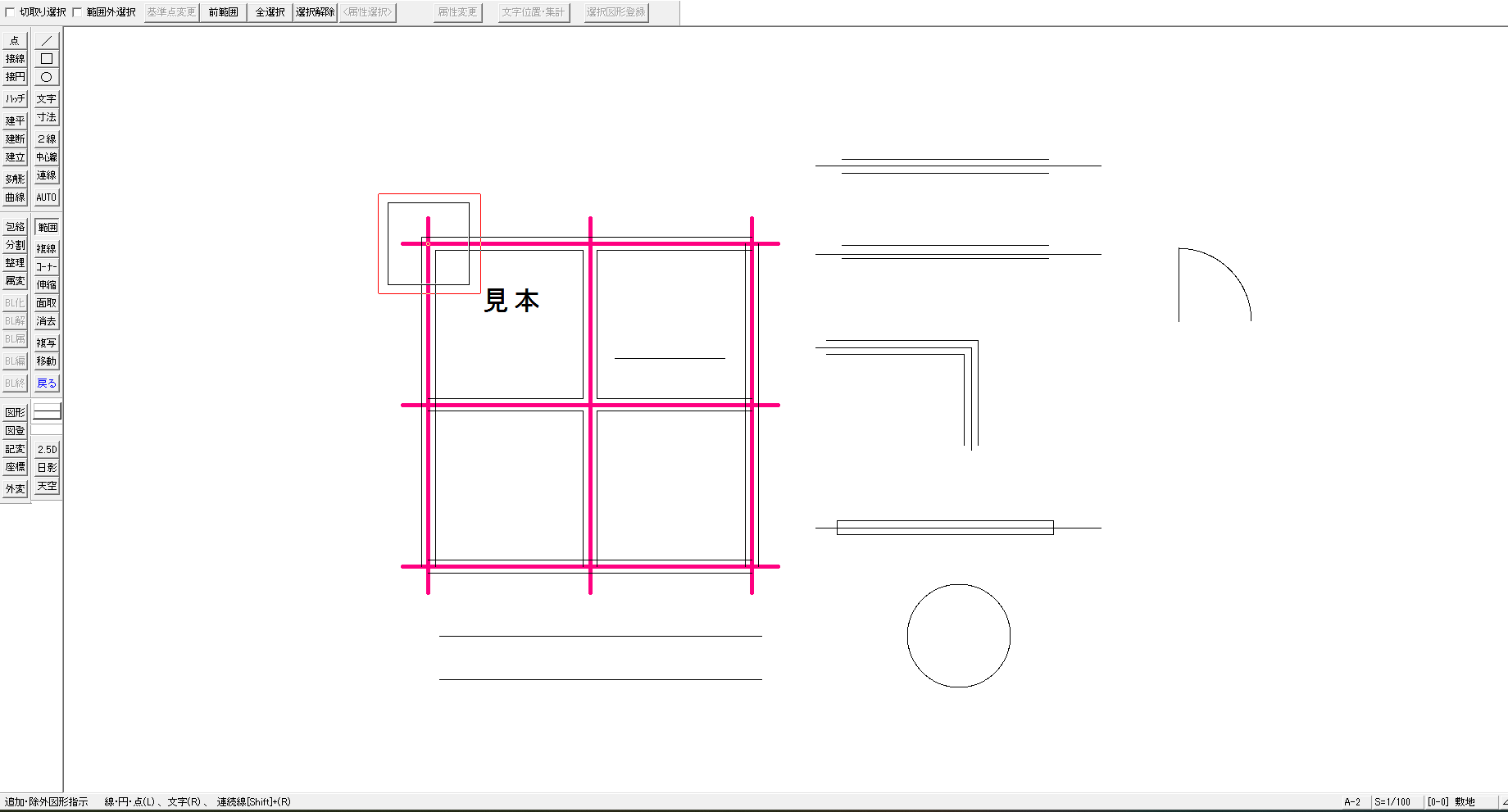

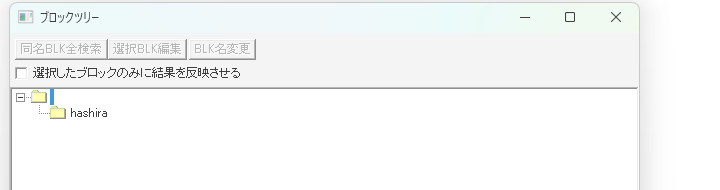

何本もの線でできた図形は、名前を付けてブロックにすると、1つのまとまりとして扱えます。ブロックの名前を確かめる窓は、表示のブロックツリーです。
ブロック化・解除・属性・編集の手順は、次の記事で解説しています。
範囲選択から順に、描いた図形を直してみよう
この記事で解説したことは、次の5つです。
- 編集コマンドの多くはメニューバーの編集にあり、パラメトリック変形はその他にある
- 写す・動かす・まとめる・整理するコマンドは、範囲選択で図形を選んでから使う
- 「選択と消去」は、範囲選択から、コピーと線の消し方へ進む
- 「変形と複写」は、伸縮・複線などの1本ずつ直すコマンドから、複写と移動、パラメトリック変形へ進む
- 「整理とブロック」は、重なった線をデータ整理で片付け、何本もの線をブロックにまとめる
まずは図面の一部を範囲選択で囲み、終点を左クリックと右クリックで選び分けてみてください。
