Jw_cadで、重なった線を1本にするには？
1本の線が途中で分かれている…
データ整理とは何かを知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で線を引き直したり複写したりしていると、同じ所に線が重なったり、1本の線が途中で何本にも分かれたりします。

ただ、重なった線も分かれた線も、画面では1本に見えるので気づきにくいものです。

見えない重なりや切れ目を、範囲を選んでまとめて片付けるのが、データ整理のコマンドです。

この記事では、データ整理の重複整理で重なった線を1本にする手順と、連結整理で分かれた線を1本にする手順を解説します。整理されたかの確かめ方と、整理されないときの直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

データ整理とは

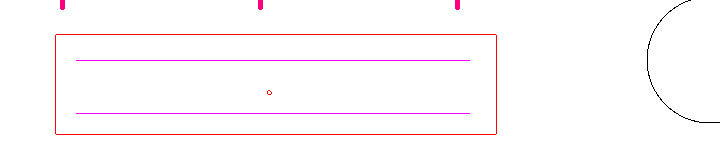

整理する線を囲んだ所 — データ整理で、2か所の線を範囲選択の枠（赤い四角）で囲んだ所。一方は同じ所に2回引いた線、もう一方は途中で3本に分かれた線

データ整理は、範囲選択した図形のうち、重なった線を1本にしたり、同じ直線上で分かれた線を1本にしたりするコマンドです。重なった円・点・文字も1つにできます。

重なった線を1本にするのが重複整理です。重複整理に加えて、分かれた線をつなぐのが連結整理です。

重なった線を1本にする

重複整理と連結整理のボタン — 選択確定のあとのコントロールバー。重複整理と連結整理（赤い枠）

重なった線を1本にするときは、整理を押して線を範囲選択し、選択確定のあとに重複整理を押します。コントロールバーは、作図ウィンドウ（線や図形を描く白い所）の上の、ボタンが並ぶ横長の帯です。

整理を押す

左のツールバーの整理を押します。メニューバーの編集からデータ整理を選んでも同じです。

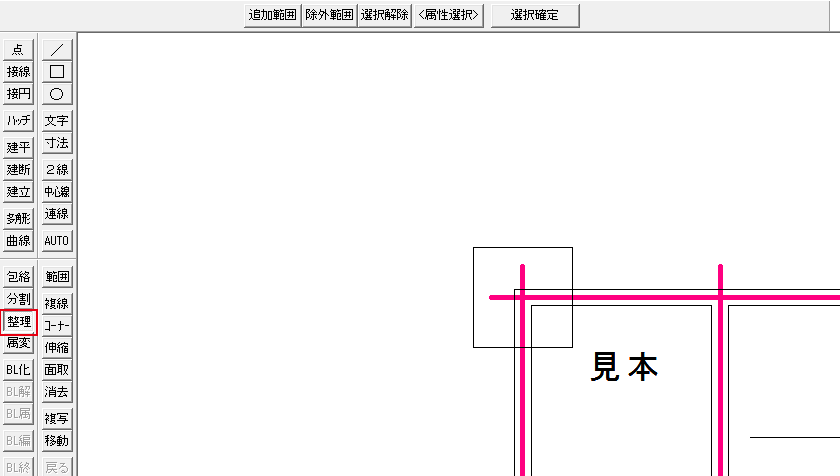

整理のボタン — 左のツールバーの整理（赤い枠）。コントロールバーは、線を囲んだあとの表示

線を囲んで選択確定を押す

範囲の始点を左クリックし、終点を左クリックして、整理したい線を囲みます。コントロールバーの選択確定を押してください。

重複整理を押す

ステータスバー（画面のいちばん下の案内の行）に「実行項目を指示してください（実行中マウスクリックで中断）」と出たら、重複整理を押します。作図ウィンドウの左上に、消えた線（データ）の数が出ます。

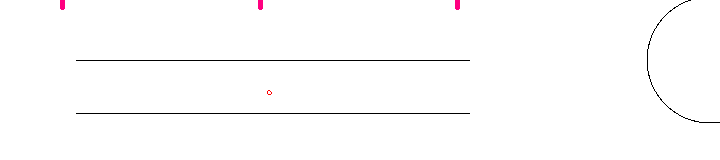

この例では「-1」と出ました。2回引いた線の片方が消えて、1本になったという意味です。

分かれた線を1本にする

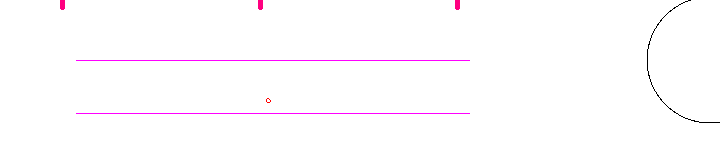

連結整理の前に、同じ2か所の線を範囲選択した所。選んだ線は選択色（選んだことを示す色）になる

途中で分かれた線を1本にするときは、整理を押して線を範囲選択し、選択確定のあとに連結整理を押します。つながるのは、同じ直線の上で端どうしが接している線です。

線を囲んで選択確定を押す

重複整理のすぐあとは、範囲選択の始めの画面に戻っています。もう一度、整理したい線を囲んで選択確定を押してください。

連結整理を押す

コントロールバーの連結整理を押します。作図ウィンドウの左上に、消えた線の数が出ます。

この例では、重複整理のあとに続けて連結整理をしたので、「-2」と出ました。3本に分かれていた線が1本になり、消えた線は2本分です。

同じ直線上の2本を1本にするだけなら、左のツールバーのコーナー（コーナー処理）で2本を順に左クリックする方法もあります。

整理がうまくいかないとき

整理がうまくいかないときの症状は、次の2つです。

整理されたかが分からない
重なった線が整理されない

整理されたかが分からない

原因は、重なった線も分かれた線も、整理の前後で線の形が変わらないことです。線を見比べても、整理されたかは分かりません。

整理のすぐあとに、作図ウィンドウの左上の数を見てください。思った結果にならないときは、左のツールバーの戻るで戻せます。

重なった線が整理されない

原因は、重なった線どうしで、線色・線種・レイヤのどれかが違うことです。重複整理で1本になるのは、線色も線種も同じで、同じレイヤにある線だけです。

左のツールバーの属変（属性変更）などで線色・線種・レイヤをそろえてから、もう一度データ整理をしてください。

線の描く順や文字の角度を整えるボタン

データ整理のコントロールバーには、重複整理と連結整理のほかに、線を描く順や文字の角度を整える4つのボタンがあります。

線ソート・線ソート(色別)・色順整理は、線の位置や形は変えずに、描く順だけを並び替えます。

ボタン	すること
線ソート	左上の線から描き始め、次はその線の終点にいちばん近い端点の線を描く、という順に並び替える
線ソート(色別)	線ソートを、線色ごとに行う
色順整理	線色1から線色9の順に、線の描く順を並び替える
文字角度整理	文字を、文字の中央を中心に回して、軸角の角度にそろえる

重なった線と分かれた線は、データ整理で1本にしよう

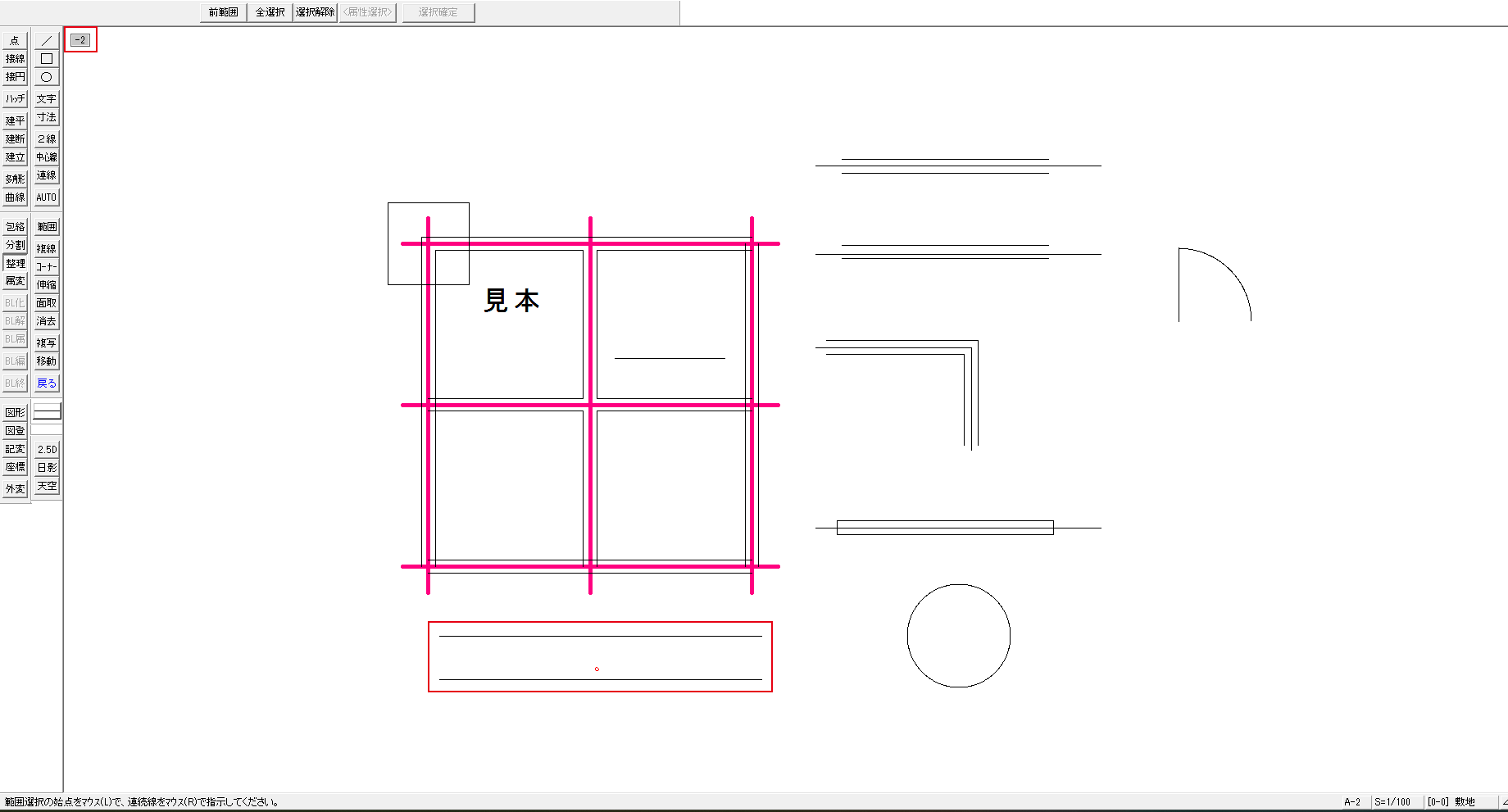

整理したあとの図面 — 重複整理と連結整理をしたあとの図面。整理した2か所の線と、左上の「-2」（赤い枠）

この記事で解説したことは、次の5つです。

データ整理は、整理を押して範囲選択し、選択確定のあとに重複整理か連結整理を押す
重複整理は、重なった線を1本にする
連結整理は、重複整理に加えて、同じ直線上で分かれた線を1本にする
整理のあと、消えた線の数が作図ウィンドウの左上に出る
線色・線種・レイヤのどれかが違う線は、重なっていても整理されない

まずは図面全体を範囲選択して選択確定を押し、重複整理を押してみてください。図面全体は、範囲選択の始めのコントロールバーの全選択で選べます。
