Jw_cadの読取点の取得｜端点・交点・中心点・円周点

• Jw_cadで、円の中心や線の真ん中を取るには？
• 右クリックしたら「点がありません」と出る…
• 交点から線を引く方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、既にある線の端点や交点を、右クリックで読み取れます。右クリックで読み取る点を、読取点と呼びます。

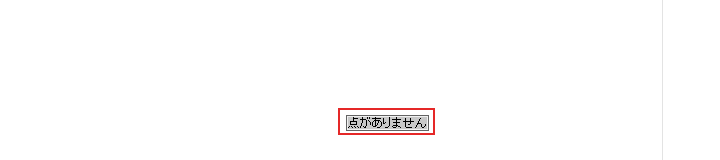

しかし、線の中点や円の中心は、右クリックでは読み取れません。近くに読取点が無い所を右クリックすると、「点がありません」と出て、点は指示されないままです。

この記事では、右クリックで読み取れない点を、取得コマンドで取る手順を解説します。線の中点・円の中心・2本の線を延ばした交点・円周の1/4点の取り方と、取った点を確かめる設定も、あわせて紹介しています。

画面：Jw_cad Version 10.03.6（Windows 11）

読取点の取得とは

読取点の取得は、右クリックでは読み取れない位置の点を、取得コマンドで取ることです。取得コマンドは点を取るための専用のコマンドで、線などを描く途中に割り込ませて使います。

右クリックでは、線や円弧の端点、線どうしの交点、点のコマンドで打った点などが取れます。取得コマンドで取るのは、それ以外の決まった点です。

取得コマンドは、メニューバーの設定の一覧にある、次の3つです。

取得コマンドの使い方

取得コマンドは、線コマンドなどの作図コマンドを先に選んでおき、始点や終点を指示する段階で選びます。取得コマンドだけを先に選んでも、取った点の使い道がないためです。

どの取得コマンドも、次の3つの手順で使います。

1作図コマンドを選ぶ

左のツールバーの／を押して、線コマンドを選びます。画面のいちばん下のステータスバーに、「始点を指示してください」と出ます。

2始点を指示する段階で取得コマンドを選ぶ

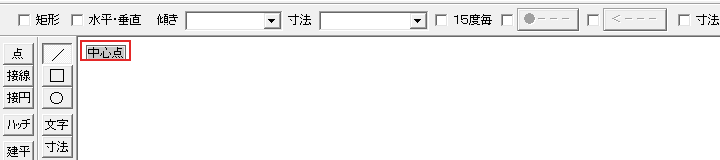

メニューバーの設定を押し、一覧から取得コマンドを選びます。作図ウィンドウの左上に、選んだ取得コマンドの短い名前（中心点取得なら「中心点」）が小さく出ます。

3ステータスバーの案内のとおりにクリックする

ステータスバーの案内のとおりに線や円をクリックすると、取った点が、これから引く線の始点になります。

そのあと終点を左クリックすれば、その点から線が引けます。

線の中点と円の中心を取る

線の中点と円の中心は、中心点取得で、線か円を右クリックして取ります。線を右クリックすれば中点、円を右クリックすれば中心が始点になります。

1中心点取得を選ぶ

線コマンドを選んでから、メニューバーの設定の中心点取得を選びます。ステータスバーの表示は、「線・円指示で線・円の中心点　読取点指示で２点間中心」です。

2線か円を右クリックする

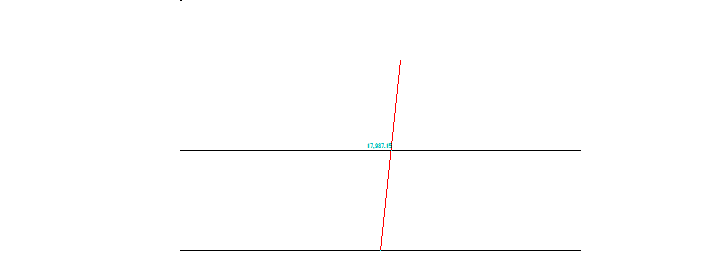

中点を取りたい線の、端点から離れた所を右クリックします。線の中点が、始点になりました。

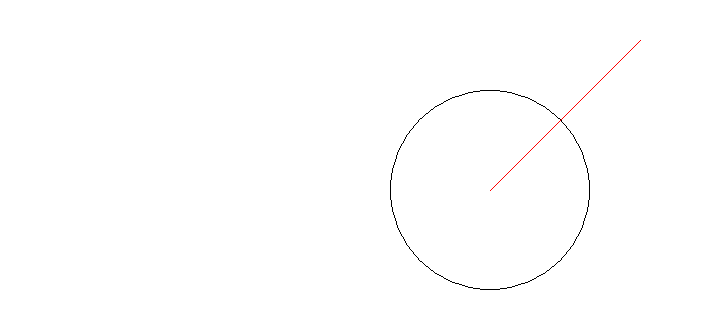

円を右クリックしたときは、円の中心が始点になります。

線の端点や交点の上を右クリックすると、2つの点の真ん中を取る操作になります。続けてもう1つの点を指示したときの始点は、2点の真ん中です。

交わっていない線の交点を取る

交わっていない2本の線を延ばしたときに交わる点（仮想交点）は、線上点・交点取得で、2本の線を順に左クリックして取ります。交わっている線の交点は、右クリックで読み取れる読取点です。

1線上点・交点取得を選ぶ

線コマンドを選んでから、メニューバーの設定の線上点・交点取得を選びます。ステータスバーに、「線・円を指示してください」と出ます。

21本目の線を左クリックする

交点を取りたい1本目の線を左クリックします。ステータスバーの表示が「■■線上点指示■■」に変わり、2本目を左クリックするよう「(L)他の線・円」と案内が出ます。

32本目の線を左クリックする

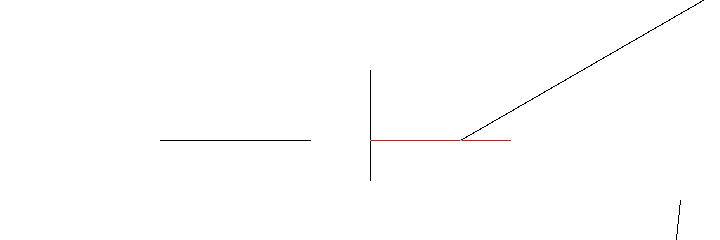

2本目の線を左クリックすると、2本を延ばした仮想交点が始点になります。

円周の1/4点を取る

円周の1/4点（円の真右・真上・真左・真下の点）は、円周1/4点取得で、取りたい点に近い所の円周を右クリックして取ります。0度・90度・180度・270度の位置の点です。

1円周1/4点取得を選ぶ

線コマンドを選んでから、メニューバーの設定の円周1/4点取得を選びます。ステータスバーの表示は、「円を指示してください」です。

2取りたい点の近くで円を右クリックする

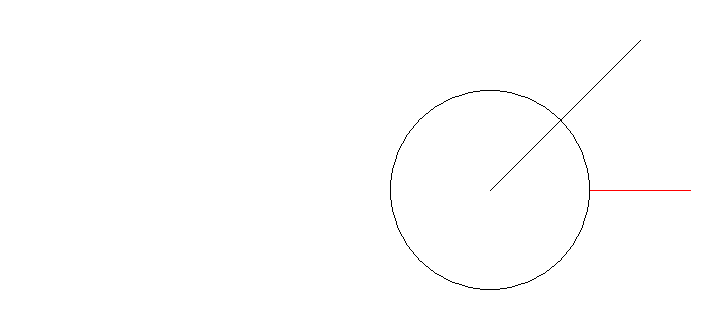

円の、取りたい1/4点に近い所を右クリックします。クリックした位置にいちばん近い1/4点が、始点になります。

円の右寄りなら真右（0度）、上寄りなら真上（90度）の点です。

取った点を確かめる

取った点がどこかを図面の上で見たいときは、基本設定の読取り点に仮点表示にチェックを入れます。チェックを入れておくと、点を読み取ったときに、その位置に仮点（印刷されない点）が出ます。

1基本設定を開く

メニューバーの設定を押し、一覧の基本設定を選びます。基本設定のダイアログが開き、一般(1)タブが出ます。

2チェックを入れてOKを押す

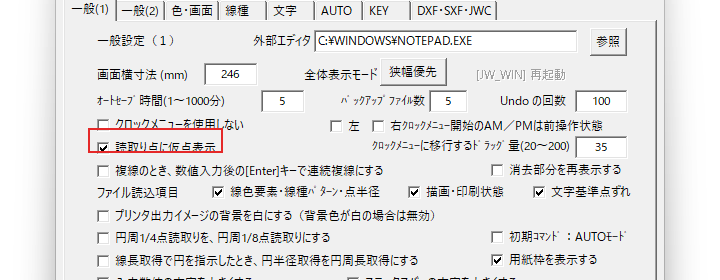

読取り点に仮点表示を押してチェックを入れ、OKを押して閉じます。初めの状態では、このチェックは外れています。

作図の途中で取得コマンドを割り込ませて、右クリックで取れない点を取ろう

読取点の取得は、右クリックでは読み取れない点を、作図の途中で取得コマンドを使って取ることです。この記事で解説したことは、次の5つです。

• 取得コマンドは、作図コマンドを先に選び、始点や終点を指示する段階で設定の一覧から選ぶ
• 中心点取得で線を右クリックすると中点、円を右クリックすると中心が取れる
• 線上点・交点取得で2本の線を順に左クリックすると、延ばした交点が取れる
• 円周1/4点取得で円を右クリックすると、クリックした位置にいちばん近い1/4点が取れる
• 読取り点に仮点表示にチェックを入れると、読み取った点に仮点が出る

円の中心から線を引くときは、線コマンドのあとに中心点取得を選んでみてください。
