Jw_cadの回転・反転・倍率|図形を回転・左右反転して写す・大きさを変える

編集部 読了 約11分

  • Jw_cadで、図形を回転するには?
  • 図形を左右反転してコピーする方法が分からない…
  • 図形の大きさを変えて写したい

2次元CADのJw_cad(ジェイダブリューキャド)には、回転だけを行うコマンドはありません。

図形を回す・裏返す・大きさを変えるのは、複写か移動で図形を選んで選択確定を押したあとの、コントロールバーの回転角・反転・倍率です。

複写なら元の図形を残したまま、移動なら元の図形を消して、向きや大きさを変えて置けます。この記事では、回転・反転・倍率の手順と、向きや大きさが思いどおりにならないときの直し方を解説します。

画面:Jw_cad Version 10.03.6(Windows 11)

図形を回転するには

回転角の欄
選択確定のあとのコントロールバーの回転角の欄(赤い枠)

図形を回すときは、選択確定のあと回転角に角度を入れ、Enterキーを押さずに置く位置を指示します。角度のプラスは反時計回り、マイナスは時計回りです。

図形を選んで選択確定する

左のツールバーの複写を押し、写したい図形を範囲選択して選択確定を押します。ここでは片開き(扉の記号)を選びました。

元の図形を残さずに回すときは、複写の代わりに移動を押します。

回転角に角度を入れる

回転角の欄に、90 と入れます。マウスに付いてくる赤い仮の表示が、90° 回った形になりました。

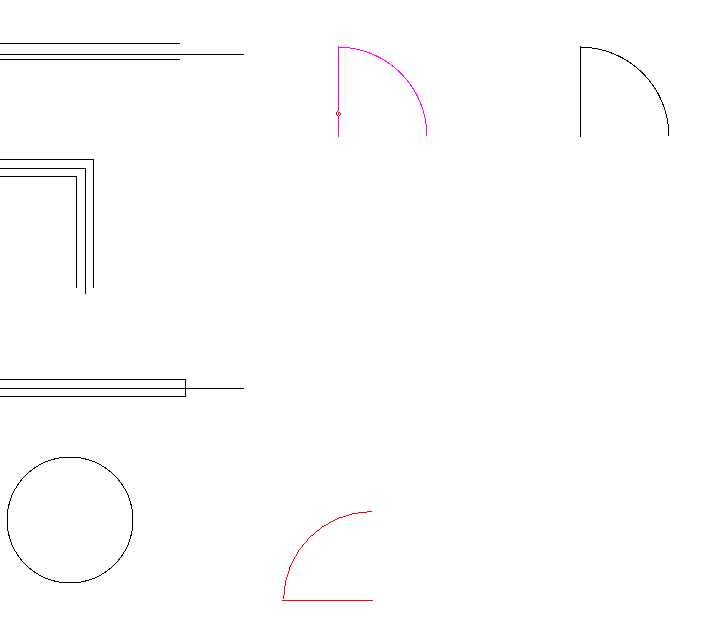

回転角90の仮の表示
回転角に 90 を入れたあとの、赤い仮の表示。上の元の片開きから、反時計回りに 90° 回っている

Enterキーを押さずに置く位置を指示する

Enterキーは押さずに、置きたい位置をクリックしてください(何も無い所は左クリック、交点や端点は右クリック)。反時計回りに 90° 回った片開きが写りました。

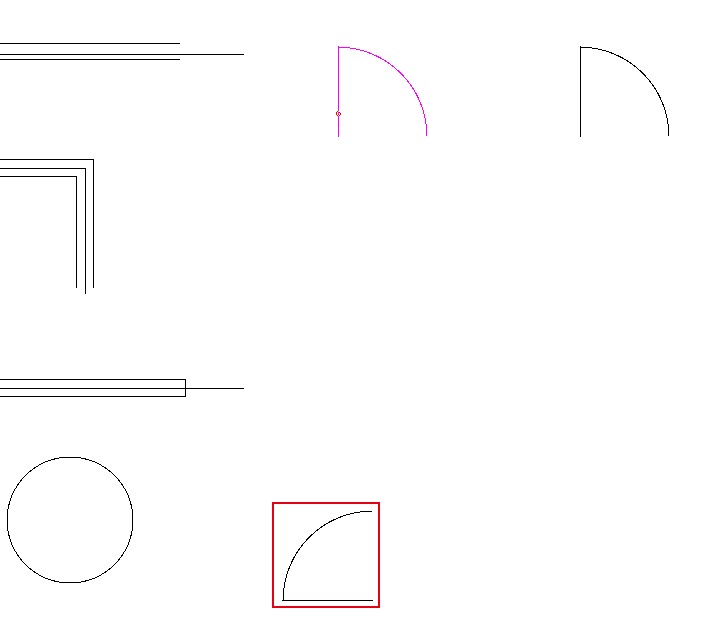

回転角90で写した片開き
上の片開き(選んだ図形の色)を、回転角 90 で写した所(赤い枠)。右上の黒い片開きは、この前に写したもの

時計回りに 90° 回すときは「-90」です。クリックした位置には、図形の基準点(基点変更をしなければ、選んだ図形の中心付近)が来ます。

連続(1回写したあと、同じ間隔で続けて写すボタン)で写しても、回転角は足されません。どれも元の図形から、同じ角度だけ回って写ります。

図面に軸角(図面全体の傾き)を決めているときの回転角は、軸角から測った角度です。軸角は「Jw_cadの軸角・目盛・オフセット」で解説しています。

斜めの線に合わせて回す

線角度で回転角が入った画面
斜めの線を線角度で指示したあとの画面。回転角の欄と作図ウィンドウの左上に 34.9920202° が入り、赤い仮の四角が線の向きに回っている(赤い枠)

斜めの線と同じ向きに回すときは、角度を打たずに、メニューバーの設定の角度取得にある線角度で、その線の角度を回転角に入れます。線の角度が 34.992° のような半端な数でも、打ち間違いがありません。

図形を選んで選択確定する

回す図形を複写か移動で囲み、選択確定を押します。

線角度を選ぶ

メニューバーの設定から角度取得、線角度の順に選びます。

斜めの線を左クリックする

向きを合わせたい線を左クリックすると、回転角の欄にその線の角度(この例は 34.9920202)が入ります。

置く位置を指示する

置きたい所をクリックしてください。線と同じ向きに回った四角が写りました。

線の向きに回して置いた四角
左の元の四角(選んだ図形の色)を、右下の斜めの線の向きに回して写した所(赤い枠)

図形を反転するには

反転のボタン
反転を押した所(赤い枠)。ほかの入力欄は灰色になる

図形を裏返すときは、選択確定のあと反転を押し、軸にする線(基準線)をクリックします。基準線をクリックした時点で写り、置く位置を指示する手順はありません。

反転を押す

片開きを選択確定したあと、コントロールバーの反転を押します。画面のいちばん下の案内の行(ステータスバー)に「基準線を指示してください 文字方向補正無(L) 有(R)」と出ます。

反転のステータスバー
反転を押したときのステータスバー。(L) は左クリック、(R) は右クリック

基準線を左クリックする

軸にする線を左クリックしてください。ここでは片開きの縦の線です。

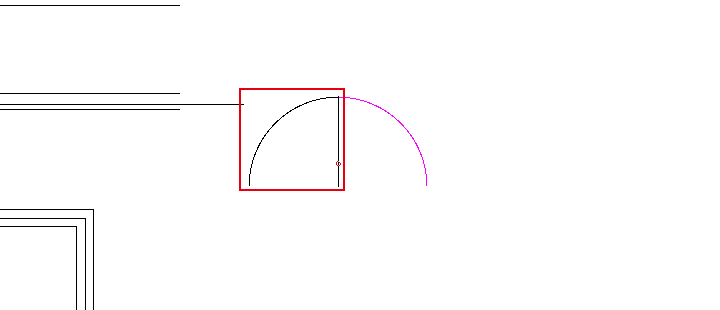

反転したあと
片開きの縦の線を基準線にして、左に裏返して写した所(赤い枠)。写した図形の縦の線は、元の縦の線と重なっている

反転で決めることは、次の2つです。

  • 左右と上下のどちらに裏返すか
  • 文字を読める向きにするか

左右と上下のどちらに裏返すか

縦の線を基準線にすると左右に、横の線を基準線にすると上下に裏返ります。基準線にする線が無いときに使うのは、倍率の欄の「-1,1」(左右に反転)と「1,-1」(上下に反転)です。

文字を読める向きにするか

基準線を右クリックで指示すると、文字が読める向きに補正されます(文字方向補正有)。左クリックで裏返すと、図形の中の文字も裏返り、「10」が「01」のように読めなくなります。

裏返ってしまった文字の直し方は、「うまくいかないとき」の節にまとめました。

図形の大きさを変えるには

倍率の欄
倍率の欄に「2,1」と入れた所(赤い枠)

図形の大きさを変えるときは、倍率の欄に「横,縦」の倍数を入れるか、マウス倍率を押してマウスで大きさを決めます。どちらも、選択確定のあとの操作です。

大きさの決め方は、次の2つです。

  • 倍率を入れる
  • マウスで大きさを決める

倍率を入れる

倍率は、横と縦の倍数をカンマで区切って入れます。初めの「1,1」なら、元の大きさのままです。

倍率に横と縦の倍数を入れる

倍率の欄に「2,1」と入れます。横だけを2倍にし、縦は元のままにする、という意味です。

Enterキーを押さずに置く位置をクリックする

Enterキーは押さずに、置きたい位置をクリックしてください。横だけ2倍に伸びた片開きが写り、円弧は楕円の弧になりました。

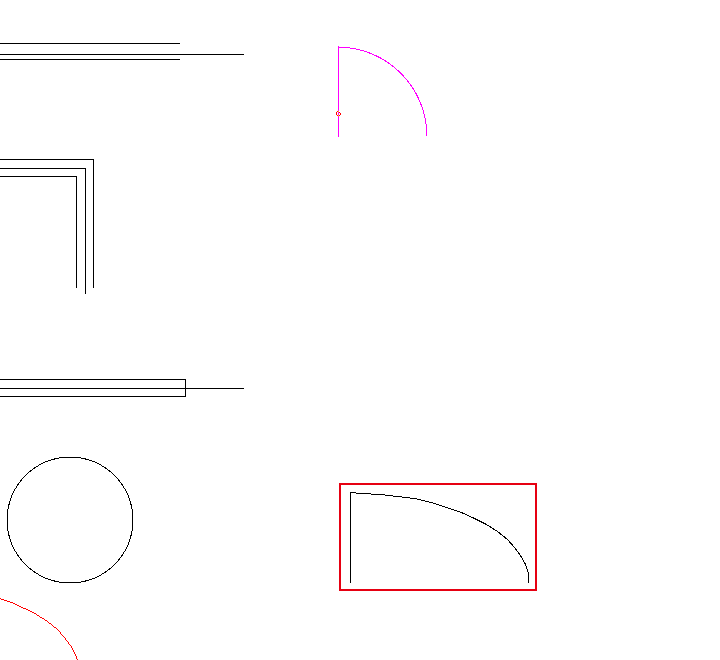

倍率2,1で写した所
倍率「2,1」で写した片開き(赤い枠)。上の元の片開きより、横だけ2倍。左下の赤い弧は、マウスに付いてくる次の仮の表示

図形ではなく、図面全体の縮尺を変えたいときは、「Jw_cadの用紙サイズと縮尺の設定」を見てください。

マウスで大きさを決める

マウス倍率のボタン
マウス倍率を押した所(赤い枠)。ほかの入力欄は灰色になる

マウス倍率は、元の図形の対角の点と、写す図形の対角の点をマウスで指して、大きさを決めるボタンです。

マウス倍率を押す

選択確定のあと、マウス倍率を押します。ステータスバーに「マウス倍率 元図形の対角位置を指示してください」と出ます。

マウス倍率のステータスバー
マウス倍率を押したときのステータスバー

元の図形の対角を右クリックする

元の図形の、基準点から見て対角になる点を右クリックします。ここでは円弧の端です。

置く位置を左クリックする

ステータスバーが「複写先の点を指示」に変わるので、置く位置を左クリックします。

大きさを決めて左クリックする

ステータスバーが「■マウス倍率 図形対角位置を指示を指示してください」(画面の表示のまま)になり、マウスを動かすと仮の表示の大きさが変わります。決めたい大きさで左クリックすると、写りました。

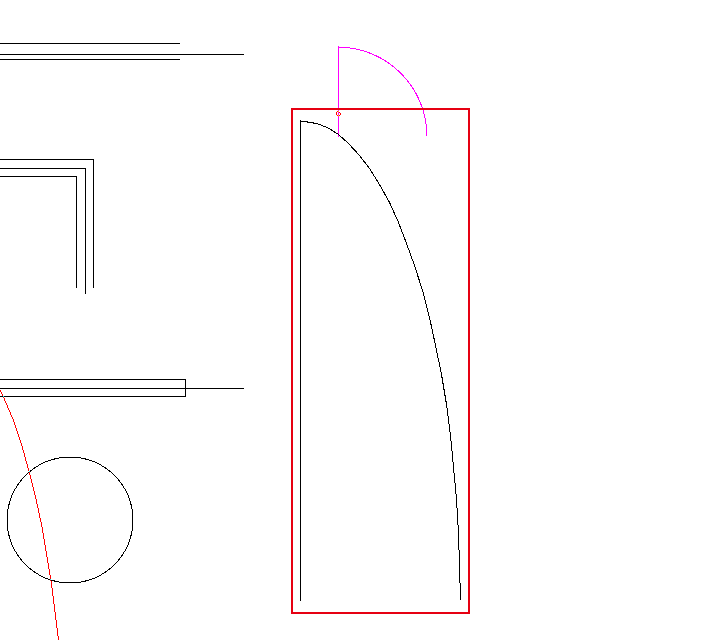

マウス倍率で写した所
マウス倍率で、縦に大きく、横にも少し広げて写した片開き(赤い枠)

向きや大きさが思いどおりにならないとき

倍率の欄に残った値
マウス倍率で写したあとの倍率の欄(赤い枠)。マウスで決めた倍率が入っている

向きや大きさが思いどおりにならないときは、回転角の符号と、前の値が欄に残っていないかを見ます。症状ごとの原因は、次の4つです。

  • 回る向きが逆になる
  • Enterで基準点を聞かれる
  • 回転角や倍率が前のまま残る
  • 反転で文字が読めなくなった

回る向きが逆になる

原因は、回転角の符号です。プラスは反時計回り、マイナスは時計回りに回ります。

左のツールバーの戻るで写す前に戻します。時計回りに 90° 回すときは、回転角に「-90」と入れ直してください。

Enterで基準点を聞かれる

原因は、選択確定のあとにEnterキーを押したことです。回転角に数値を入れてEnterキーを押すと、ステータスバーが「基準点を指示して下さい」(基点変更)に替わりました。

選択確定のあとのステータスバーには「Enter-基点変更」と出ていて、この段階のEnterキーは基点変更に使われます。

回転角と倍率は、数値を入れたら、Enterキーを押さずに置く位置を指示してください。

回転角や倍率が前のまま残る

原因は、前に入れた値が、回転角や倍率の欄に残ることです。写したあとも、回転角は「90」、倍率は「2,1」やマウス倍率で決めた値のまま欄に残っていました。

残ったままだと、次に写す図形も同じ向きと大きさになります。元の向きと大きさで写すときは、回転角の欄を空にし、倍率の欄を「1,1」に入れ直してください。

反転で文字が読めなくなった

文字の入った図形を左クリックの基準線で裏返すと、文字も裏返ります。裏返った文字は、文字基点を中中にして文字のコマンドで左クリックし、文字種を選び直してEnterキーを押すと、読める向きに戻りました。

これから裏返すときは、基準線を右クリックで指示すると、文字が読める向きのまま写ります。

回転角と倍率の欄を確かめて、向きと大きさを変えて写そう

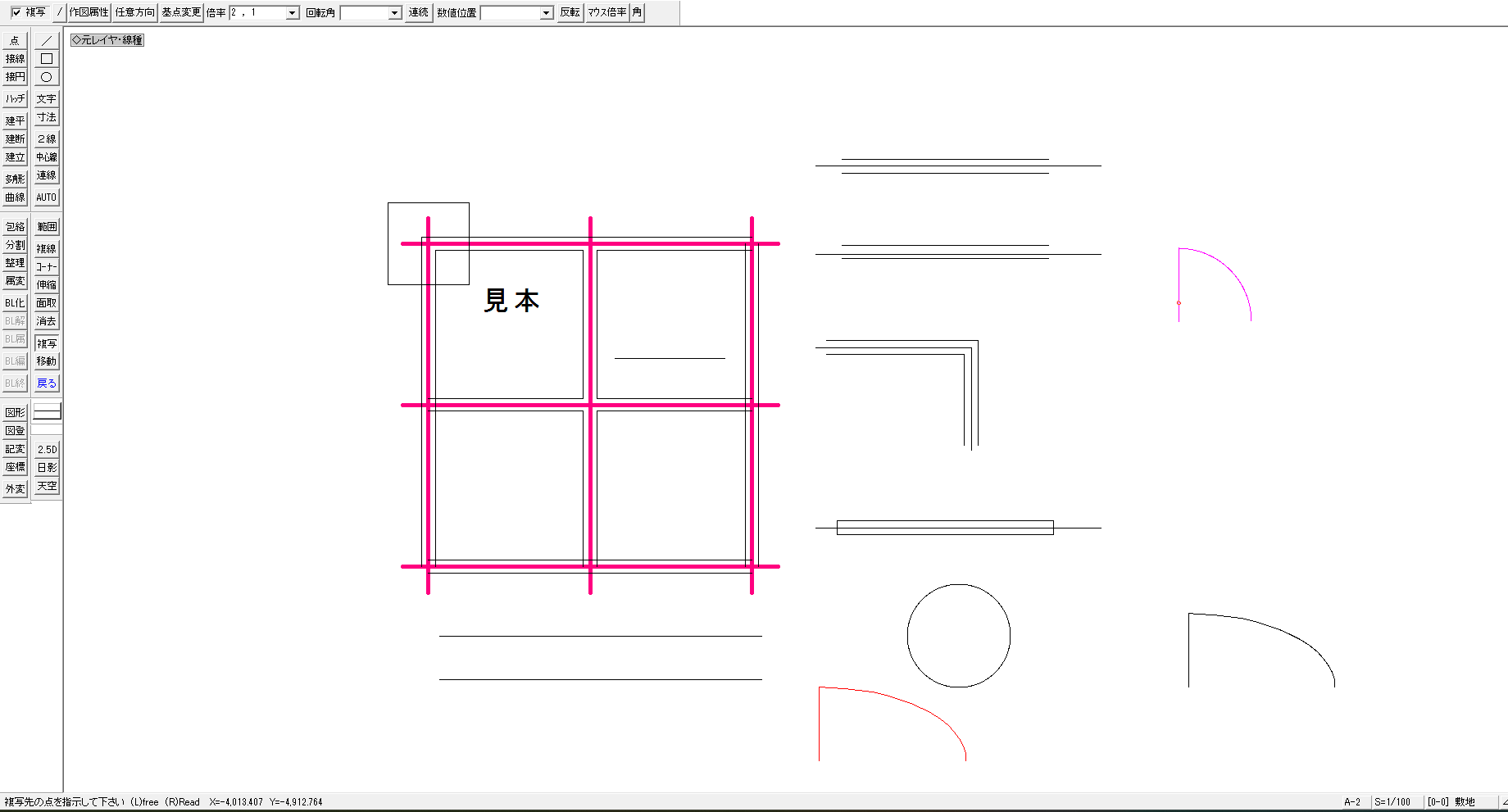

写したあとの図面
片開きを、倍率「2,1」で写したあとの図面。下の赤い弧は、マウスに付いてくる次の仮の表示

回転・反転・倍率は、複写か移動で図形を選んだあとのコントロールバーで決めます。この記事で解説したことは、次の5つです。

  • 回転角は、プラスが反時計回り、マイナスが時計回り。数値を入れたらEnterキーを押さずに置く
  • 反転は、基準線をクリックした時点で裏返って写る(右クリックなら文字は読める向き)
  • 倍率は「横,縦」の倍数で、「2,1」なら横だけ2倍、「-1,1」なら左右に反転
  • マウス倍率は、元の図形と写す図形の対角の点をマウスで指して大きさを決める
  • 回転角と倍率は欄に残るので、元に戻すときは回転角を空に、倍率を「1,1」に

向きを変えたい扉が図面にあれば、その扉を選んで回転角に 90 を入れ、仮の表示の向きを見てから置きましょう。
