Jw_cad

Jw_cadの複写と移動|図形のコピー・別の図面への貼り付け・連続複写・基点変更

編集部 読了 約15分

  • Jw_cadで、図形をコピーして並べるには?
  • 複写した図形の位置が、思った所からずれる…
  • 描いた図形を、別の図面にコピーしたい

2次元CADのJw_cad(ジェイダブリューキャド)では、柱や家具を描き直さずに、図形を写したり動かしたりできます。使うのは複写と移動で、図形を範囲選択して選択確定を押し、写す先をクリックする流れです。

写る場所は、図形のどの点(基準点)をどこに置くかで決まります。この記事では、複写と移動の手順と、基準点の変え方、決めた間隔で並べる方法、別の図面へコピーする方法を解説します。

図形ではなく画面の表示を動かす方法は、「Jw_cadの画面の拡大縮小と移動」にまとめました。

画面:Jw_cad Version 10.03.6(Windows 11)

図形をコピーするには

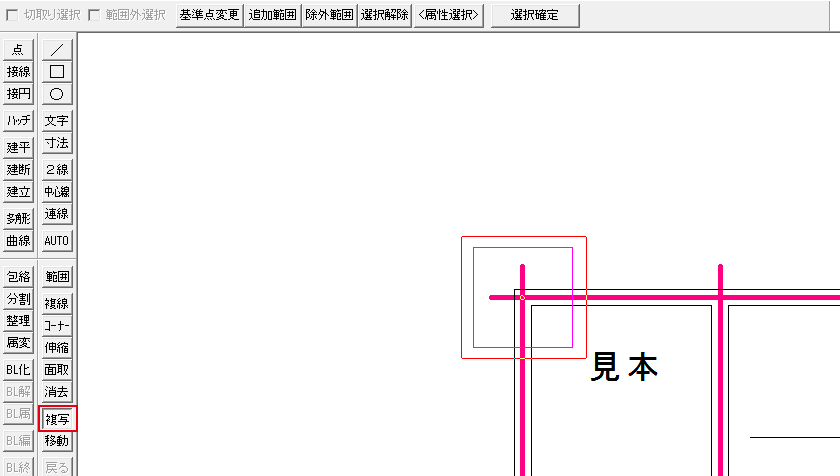

複写のボタン
左のツールバーの複写(赤い枠)と、範囲選択のコントロールバー。柱のまわりの赤い四角は、範囲選択の枠

図形をコピーするときは、複写を押して図形を囲み、選択確定を押してから、複写先を右クリックします。元の図形は、そのまま残ります。

複写を押す

左のツールバーの複写を押します。メニューバーの編集から図形複写を選んでも同じです。

図形を囲む

複写したい図形を囲むように、範囲の始点を左クリックし、終点をクリックします。終点を左クリックすると文字は選ばれず、右クリックすると文字も選ばれます。

選択確定を押す

コントロールバー(作図ウィンドウの上の、ボタンが並ぶ横長の欄)の選択確定を押してください。コントロールバーが、複写のボタンの並びに切り替わりました。

選択確定のあとのコントロールバー
選択確定のあとのコントロールバー。複写のチェックが入っている(赤い枠)。連続はまだ薄い字

このあとにすることは、次の2つです。

  • 複写先を指示する
  • 基準点を変える

複写先を指示する

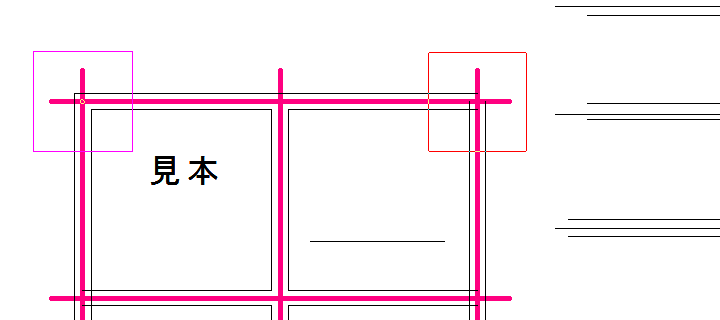

複写先の前
右上の交点に、赤い仮の表示を近づけた所。右クリックする前

選んだ図形は赤い仮の表示になって、マウスに付いてきます。基準点(仮の表示のどの点がマウスに来るか)は、選んだ図形の中心です。

選択確定のあと、画面のいちばん下の案内の欄(ステータスバー)には「複写先の点を指示して下さい (L)free (R)Read Enter-基点変更」と出ます。

(L) は左クリックで何も無い所に置く、(R) は右クリックで交点や端点を読み取って置く、という意味です。

複写先のステータスバー
選択確定のあとのステータスバー

複写先を右クリックする

複写先の交点を右クリックしてください。ここでは右上の交点を右クリックしたので、柱の中心が交点に来ました。

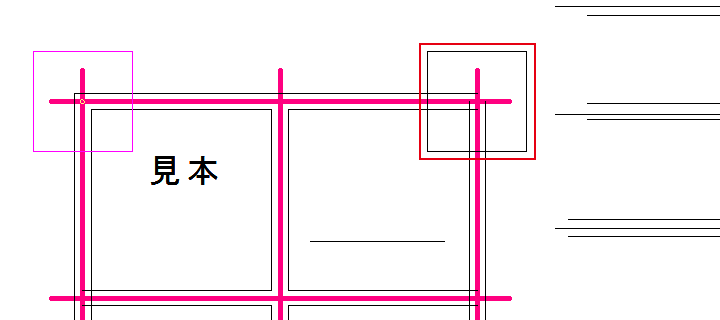

複写した柱
見本の図面の、左上の柱(選んだ図形の色)を、右上の通り芯(太い線)の交点へ複写した所(赤い枠)

続けて別の交点を右クリックすれば、もう1本写せます。置きすぎたときは、左のツールバーの戻るで1つずつ戻してください。

基準点を変える

基点変更のボタン
コントロールバーの基点変更(赤い枠)

基準点は、複写先を指示する前に基点変更で変えます。柱の角を交点に合わせたいときは、中心のままでは合わないので、基準点を角にします。

基点変更を押す

選択確定のあと、コントロールバーの基点変更を押します。ステータスバーに「基準点を指示して下さい」と出ます。

新しい基準点を右クリックする

選んだ図形の、基準点にしたい点を右クリックします。ここでは柱の左上の角です。

角を合わせる交点を右クリックする

複写先の交点を右クリックすると、柱の左上の角がその交点に来ました。

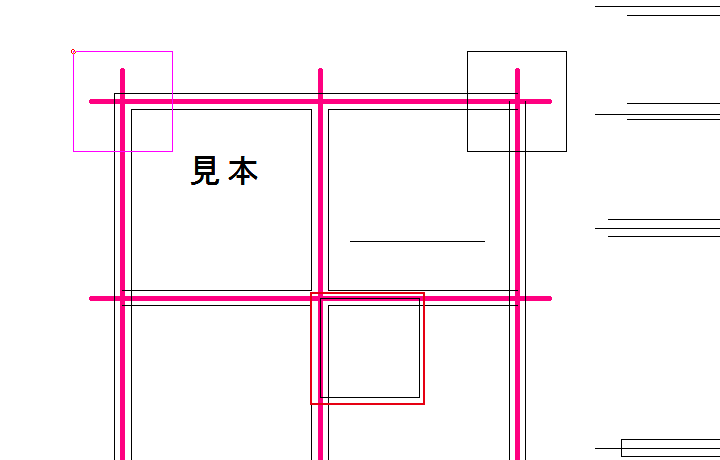

基点変更で置いた柱
基準点を柱の角に変えて、図面の中央の交点に置いた所(赤い枠)。右上の柱は、前に中心で置いたもの

範囲選択のコントロールバーにある基準点変更は、選ぶときに基準点を決めるボタンです。この記事では、選択確定のあとの基点変更で変えています。

図形を動かすには

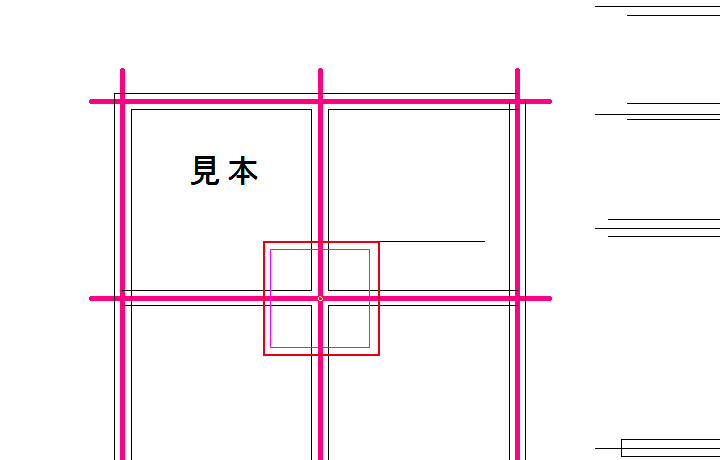

移動した柱
左上の柱を、図面の中央の交点へ移動した所(赤い枠)。左上には柱が残っていない

図形を動かすときは、移動を押して図形を囲み、選択確定を押してから、移動先を右クリックします。手順は複写と同じで、違うのは元の場所から図形が消えることです。

移動を押す

左のツールバーの移動を押します。メニューバーの編集から図形移動を選んでも同じです。

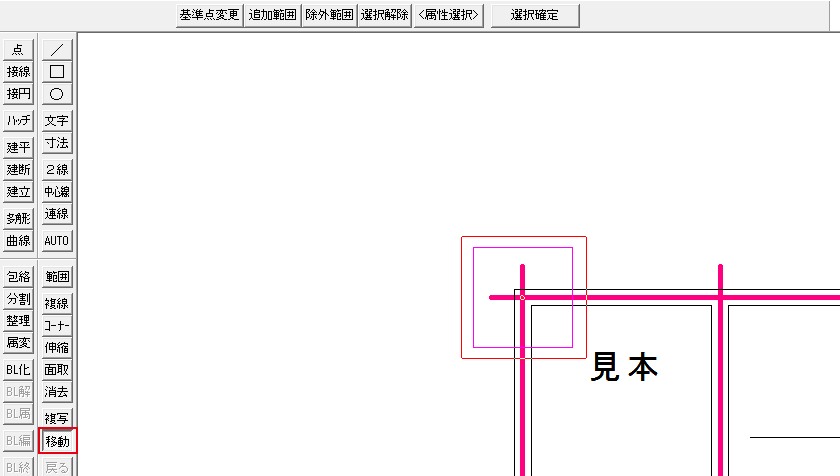

移動のボタン
左のツールバーの移動(赤い枠)。柱を範囲選択の枠で囲んだ所

動かす図形を囲んで選択確定する

動かしたい図形を囲み、選択確定を押します。コントロールバーの複写のチェックは外れていて、ステータスバーに「移動先の点を指示して下さい」と出ます。

移動先を右クリックする

移動先の交点を右クリックすると、柱がその交点に移り、元の場所からは消えました。

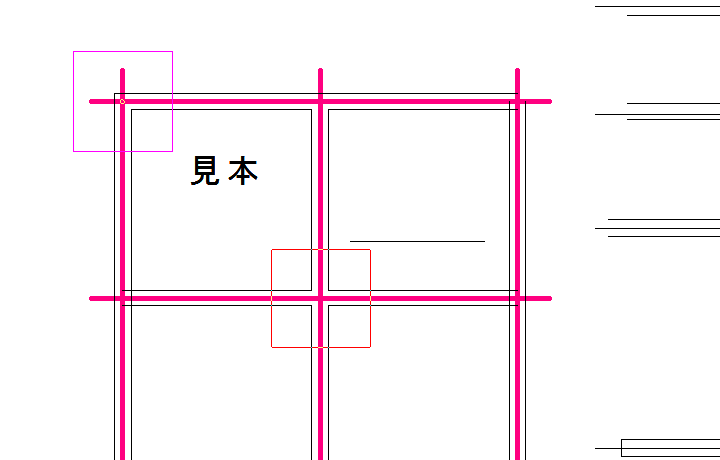

移動先の前
図面の中央の交点に、赤い仮の表示を近づけた所。右クリックする前

基準点・数値位置・作図属性・向きの使い方は、複写と同じです。複写のすぐあとにメニューで図形移動を選ぶと、範囲選択から始まらず、複写で選んでいた図形のまま移動先を聞かれます。

別の図形を動かすときは、先にメニューバーの編集から範囲選択を選び直してください。前の選択が消えます。

距離を決めて写す・同じ間隔で並べるには

数値位置の欄
コントロールバーの数値位置の欄(赤い枠)。1回複写したあとの画面なので、連続も濃い字

数値位置に「横,縦」の距離を入れてEnterキーを押し、続けて連続を押すと、同じ間隔で並びます。入れるのは元の図形からずらす距離で、右と上がプラスです。

距離と並べ方の操作は、次の2つです。

  • 数値位置で距離を決めて写す
  • 連続で同じ間隔に並べる

数値位置で距離を決めて写す

数値位置に横と縦の距離を入れる

選択確定のあと、数値位置の欄をクリックして「3640,0」と入れます。横に 3640 ミリ、縦に 0 の意味で、長さは図面の実際の長さです。

Enterキーを押す

Enterキーを押すと、元の柱から右へ 3640 ミリの所に、柱が複写されました。

縦にずらさないときも、カンマのあとの 0 は省かずに入れてください。空けたときのずれ方は、「うまくいかないとき」の節で解説します。

連続で同じ間隔に並べる

連続のボタン
コントロールバーの連続(赤い枠)。1回複写したあとなので押せる

同じ間隔で並べるときに押すのは、1回複写したあとの連続です。押した回数だけ、同じ向きと間隔で複写されます。

1回目の複写をする

数値位置で、1回目の複写をします。ここでは「3640,0」で、元の柱の右へ1本写しました。

連続を押す

コントロールバーの連続を3回押します。1回押すごとに、同じ間隔で柱が1本増えました。

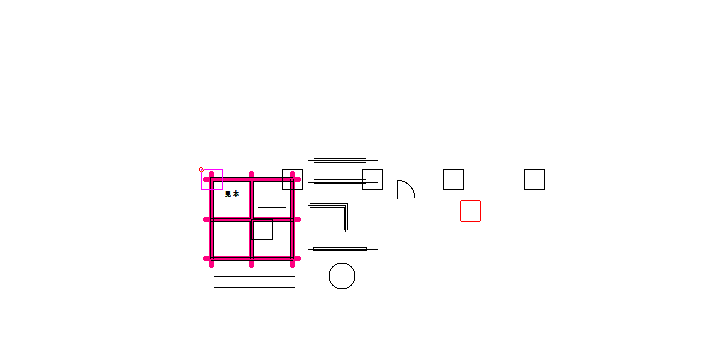

連続で5本並べた所
1回複写してから連続を3回押した所(図面の全体を表示)。元の柱を含めて、柱が5本横に並んだ。右下の赤い四角は、マウスに付いてくる仮の表示

連続を押す回数は、並べたい本数(元の柱を含む)より2回少ない数です。

別の図面へコピーするには

新規の図面に貼り付けた柱
新規作成した図面に貼り付けた柱(黒い四角)と、赤い仮の柱。画面を縮小して表示しているので、柱も小さく見える

別の図面へは、範囲選択で図形を選んで編集のコピーを選び、別の図面を開いて編集の貼り付けを選びます。コピーした図形は Windows のクリップボード(一時的な置き場所)に入り、図面を替えても残っています。

図形を範囲選択してコピーする

元の図面で、左のツールバーの範囲を押して図形を囲みます。メニューバーの編集からコピーを選びます。

編集メニューのコピー
編集のコピー(赤い枠)

貼り付ける先の図面にする

メニューバーのファイルから、貼り付ける先の図面を開きます。新しい図面に貼り付けるなら新規作成です。

貼り付けを選ぶ

編集の貼り付けを選ぶと、カーソルに赤い仮の図形が付きます。

新規の図面の仮の柱
新規作成した図面で貼り付けを選んだ所。赤い仮の柱がカーソルに付いている

置く位置をクリックする

置きたい所をクリックすると、図形が貼り付けられます。交点や線の端に合わせるときは右クリック、読み取る点が無い所では左クリックです。

Jw_cadを2つ起動して、片方の図面でコピーし、もう片方で貼り付けることもできます。

貼り付けるときの倍率と回転角、貼り付けが薄い字で選べないときの直し方は、「Jw_cadのクリップボード」にまとめました。

線色やレイヤを変えて写す・向きを決めるには

作図属性のボタン
コントロールバーの作図属性(赤い枠)

作図属性で今の書込線の線色やレイヤで写せ、任意方向を押すと写す向きを横か縦に固定できます。どちらも、選択確定のあとのコントロールバーで決めます。

決められることは、次の2つです。

  • 線色やレイヤを変えて写す
  • 写す向きを決める

線色やレイヤを変えて写す

今の書込線の線色や、今の書込みレイヤで写すときは、選択確定のあとに作図属性を押し、その項目にチェックを入れます。チェックを入れないと、元の図形の線色やレイヤのまま写ります。

作図属性を押す

範囲選択して選択確定を押したあと、コントロールバーの作図属性を押します。「作図属性設定」のダイアログが開きます。

チェックを入れてOkを押す

写したい線色なら●書込み【線色】で作図、レイヤなら●書込み【レイヤ】に作図にチェックを入れ、Okを押してください。

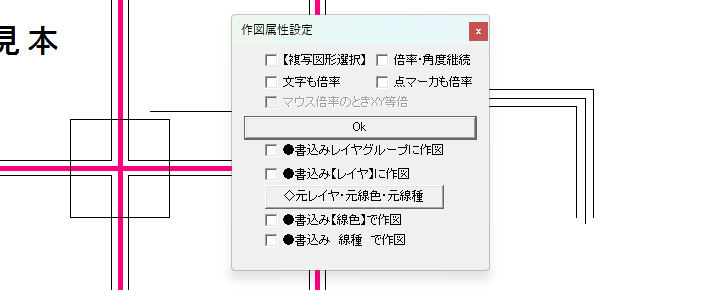

作図属性設定
「作図属性設定」のダイアログ。●書込み【線色】で作図などの項目がある

置く位置を右クリックする

複写先を右クリックすると、チェックを入れた条件で複写されます。

写したい線色やレイヤは、先に書込線と書込みレイヤにしておいてください。

写す向きを決める

X方向のボタン
任意方向を1回押して、X 方向になったコントロールバー(赤い枠)

横か縦にだけ写したいときは、コントロールバーの任意方向を押して向きを決めます。押すたびに、X 方向・Y 方向・XY方向・任意方向の順に替わります。

ここで写すのは、片開き(扉の記号)です。

任意方向を押してX方向にする

選択確定のあと、任意方向を1回押します。ボタンの表示がX 方向に替わりました。

置きたい位置を左クリックする

マウスを少し下へ動かしても、仮の表示は横にしか動きません。置きたい位置を左クリックすると、元の図形と同じ高さに写りました。

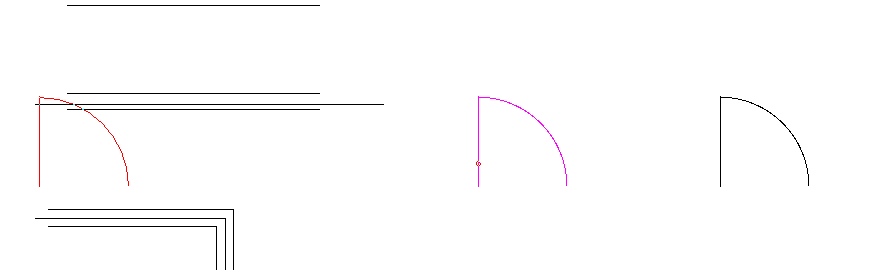

X方向で置いた所
X 方向で写した所。真ん中が元の片開き(選んだ図形の色)、右が写した図形。左の赤い円弧は、マウスに付いてくる仮の表示

押しすぎたときは、同じボタン(今の表示がX 方向など)を右クリックしてください。逆の順に戻ります。

回転・反転して写すには

回転角90で写した片開き
上の片開き(選んだ図形の色)を、回転角 90 で写した所(赤い枠)

回して写すときは、選択確定のあと、コントロールバーの回転角に角度を入れます。回る向きは、90 なら反時計回り、-90 なら時計回りです。

裏返して写すときは、反転を押し、軸にする線をクリックします。軸の線をクリックした時点で写るので、複写先を指示する手順はありません。

回転・反転・倍率の手順と、向きが思いどおりにならないときの直し方は、「Jw_cadの回転・反転・倍率」にまとめました。

文字だけを動かす・写すには

寝室を複写した
右クリックで選んだ「寝室」を、下に複写した所

文字だけなら、文字コマンドのまま、文字を左クリックで選んで移動、右クリックで選んで複写できます。選んだあと、置きたい所を左クリックします。

文字の書き換えや大きさの変更は、「Jw_cadの文字の入れ方と編集」にまとめました。

複写の位置がずれる・うまくいかないとき

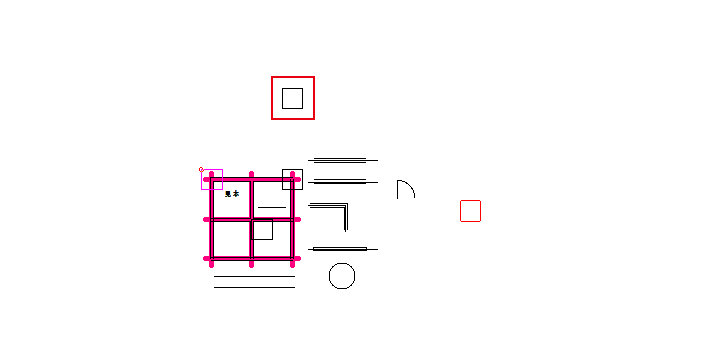

3640カンマで複写した所
数値位置に「3640,」と入れて複写した所(図面の全体を表示)。写した柱が、右だけでなく上にもずれた(赤い枠)

位置がずれるときは、基準点・数値位置のカンマ・文字の縮尺を順に見ます。症状ごとの原因は、次の4つです。

  • 角を合わせたいのに中心が来る
  • 数値位置で上にもずれる
  • 文字だけずれる
  • 連続が押せない

角を合わせたいのに中心が来る

原因は、基準点が図形の中心に自動で決まっていることです。複写先を指示する前に基点変更で、合わせたい角を基準点にします。

置いてしまったときは、左のツールバーの戻るで戻してからやり直してください。

数値位置で上にもずれる

原因は、数値位置に「3640,」のように、縦の値を空けて入れたことです。縦を空けると、横と同じだけ上へもずれます。

横だけずらすときは「3640,0」、縦だけなら「0,3640」のように、0 も入れてください。

文字だけずれる

原因は、元の図形の縮尺と、書込みレイヤグループの縮尺が違うことです。縮尺が違うと、文字の位置がずれることがあります。

ずれた文字は、移動で位置を直してください。

連続が押せない

連続が薄い字で押せないのは、まだ1回も複写していないときです。数値位置か複写先の指示で1回写すと、押せるようになります。

基準点を決めてから、数値位置で正確に複写しよう

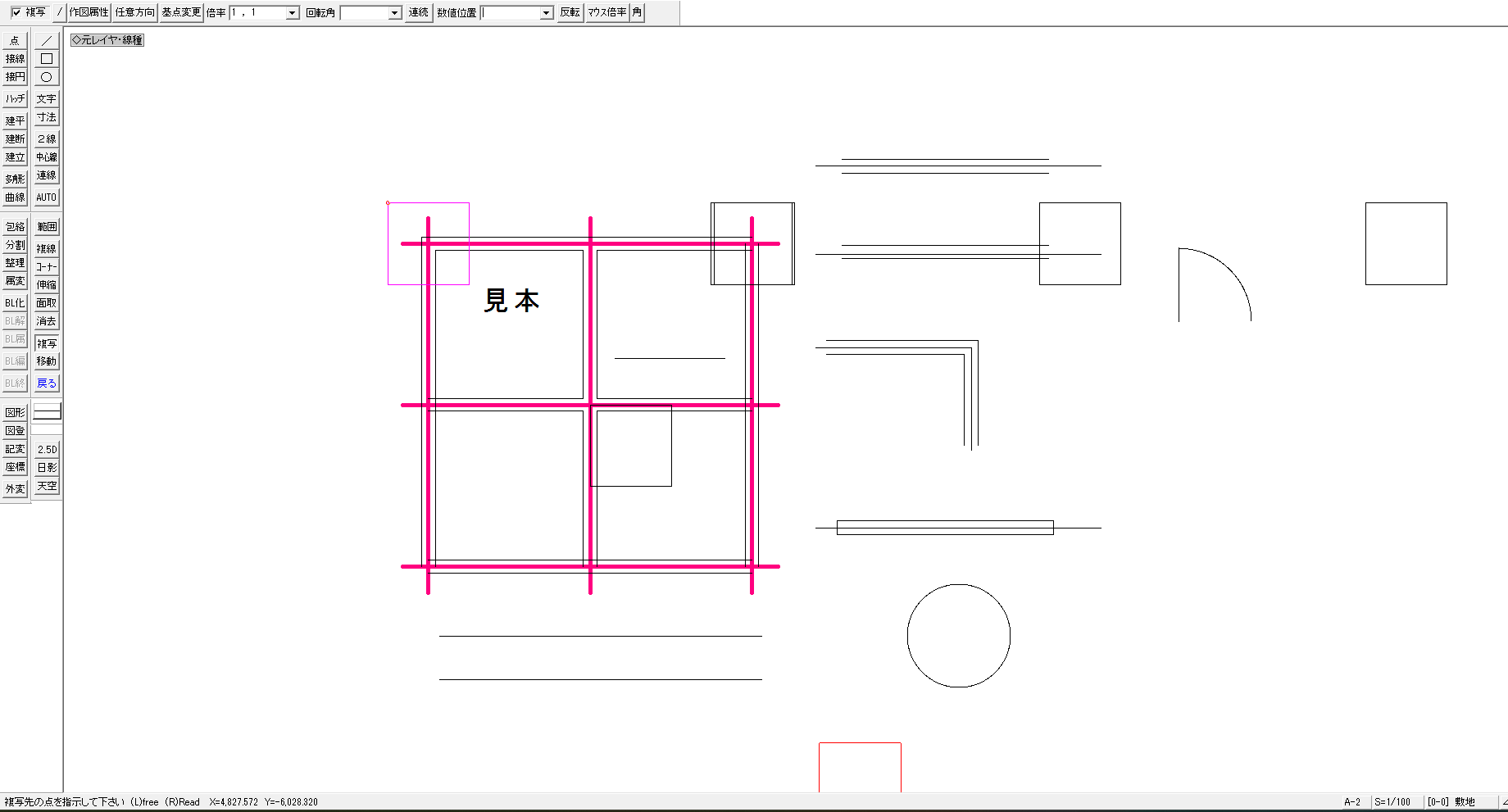

複写したあとの図面
柱を複写し、数値位置と連続で右へ並べたあとの図面。並びの続きは画面の右の外。下の赤い四角は仮の表示

複写と移動では、基準点をどこに置くかで、写る場所が決まります。この記事で解説したことは、次の6つです。

  • 複写は、複写を押して図形を囲み、選択確定のあと複写先を右クリックする
  • 基準点は図形の中心に自動で決まり、基点変更で変えられる
  • 移動は複写と同じ手順で、元の図形は残らない
  • 数値位置に「3640,0」のように横と縦を入れてEnterキー、続けて連続で同じ間隔に並ぶ
  • 別の図面へは、編集のコピーと貼り付け
  • 作図属性で線色やレイヤを、任意方向で写す向きを決められる

まずは柱を1本、数値位置で横に写してみてください。

Jw_cadで建築図面を作図する方法を学ぶ講座は、建築CADコース(Jw_cad)で紹介しています。
