Jw_cadの範囲選択の応用｜追加・除外・切取り選択・選択範囲の記憶

• Jw_cadで、選んだ範囲に図形を足したり外したりするには？
• 選択を解除したい…
• 線の途中で切って選ぶ方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、消したり複写したりする図形を、範囲選択で枠で囲んで選びます。範囲選択は、始点と終点の2点で囲んだ枠の中の図形を選ぶ操作です。

しかし、1回囲んだだけで、思った図形だけを選べるとは限りません。要らない図形が枠に入るたびに、範囲選択を最初からやり直すのは手間です。

この記事では、選んだあとに図形を1つずつ、または枠でまとめて足したり外したりする方法を解説します。線を枠で切って選ぶ方法と、範囲を覚えさせて呼び出す方法も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

範囲選択の応用とは

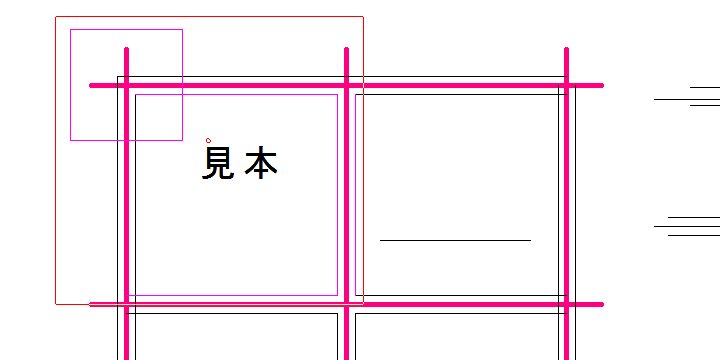

足す前

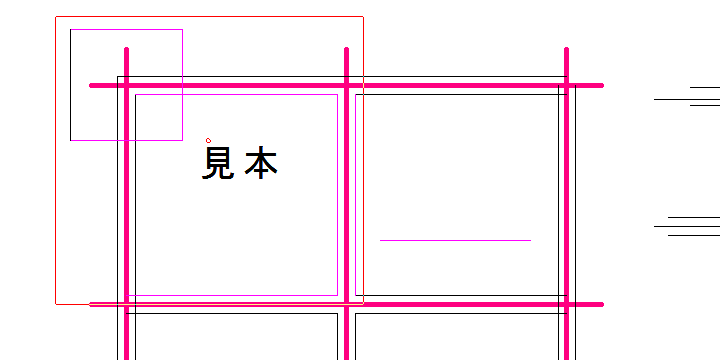

足して外したあと

範囲選択の応用は、範囲選択で選んだ図形をあとから足したり外したりして、思った図形だけを選ぶ操作です。選ぶ前のチェックで選び方を変えたり、選んだ範囲を覚えさせたりもできます。

この記事の操作と使う所は、次の表のとおりです。どれも、範囲選択のコントロールバー（作図ウィンドウの上の、ボタンが並ぶ横長の欄）で行います。

選んだ図形を全部外して最初から選ぶときは、メニューバーの編集から範囲選択をもう一度選んでください。前の選択が消え、始点の指示からやり直せます。

図形を1つずつ足す・外す

図形を選んだあとは、図形をクリックするたびに、選ばれていない図形は足され、選ばれている図形は外れます。画面のいちばん下のステータスバーに、「追加・除外図形指示」の案内が出ている間の操作です。

クリックの使い分けは、ステータスバーの「線・円・点(L)、文字(R)、連続線[Shift]+(R)」のとおりです。(L) は左クリック、(R) は右クリックを表します。

1範囲で図形を選ぶ

左のツールバーの範囲を押し、始点と終点を左クリックして図形を囲みます。全体が枠に入った線が、選択色（選んだことを示す色）に変わります。

終点を左クリックしたので、文字は選ばれていません。

2選ばれていない線を左クリックする

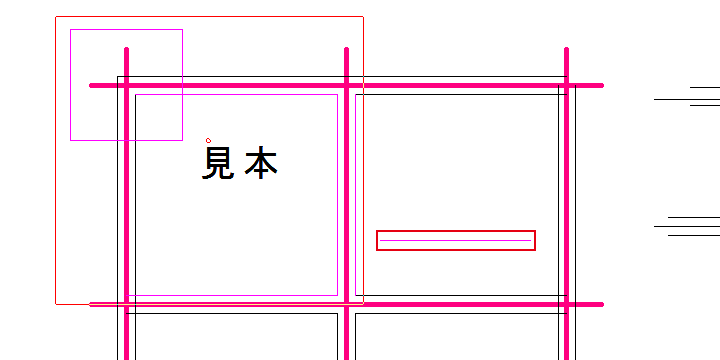

足したい線を左クリックしてください。その線が選択色に変わり、選んだ図形に足されました。

3選ばれている線を左クリックする

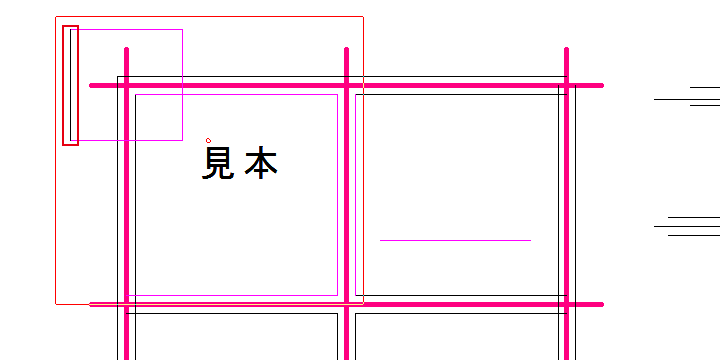

外したい線を左クリックします。その線が元の色に戻り、選んだ図形から外れました。

Shiftを押しながら線を右クリックすると、端と端がつながった線をまとめて足したり外したりできます。続けてするときは、1回ごとにShiftを押し直します。

枠で足す・外す

何個もの図形をまとめて足したり外したりするときは、追加範囲か除外範囲を押して、枠で囲みます。図形を選ぶと、コントロールバーの前範囲が追加範囲に、全選択が除外範囲に替わります。

ここで見るのは、柱と部屋の線を選んだ所から、円を足し、柱を外す手順です。

1追加範囲を押す

図形を選んだあと、コントロールバーの追加範囲を押してください。ステータスバーに「追加範囲 【範囲の始点】を指示してください」と出ます。

2足したい円を囲む

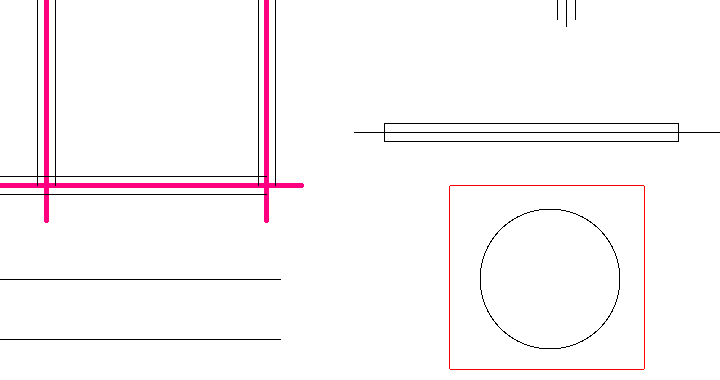

円の外側で始点をクリックし、円が枠に入る所で終点をクリックします。終点の左クリックと右クリックで文字を含めるかが変わるのは、範囲選択と同じです。

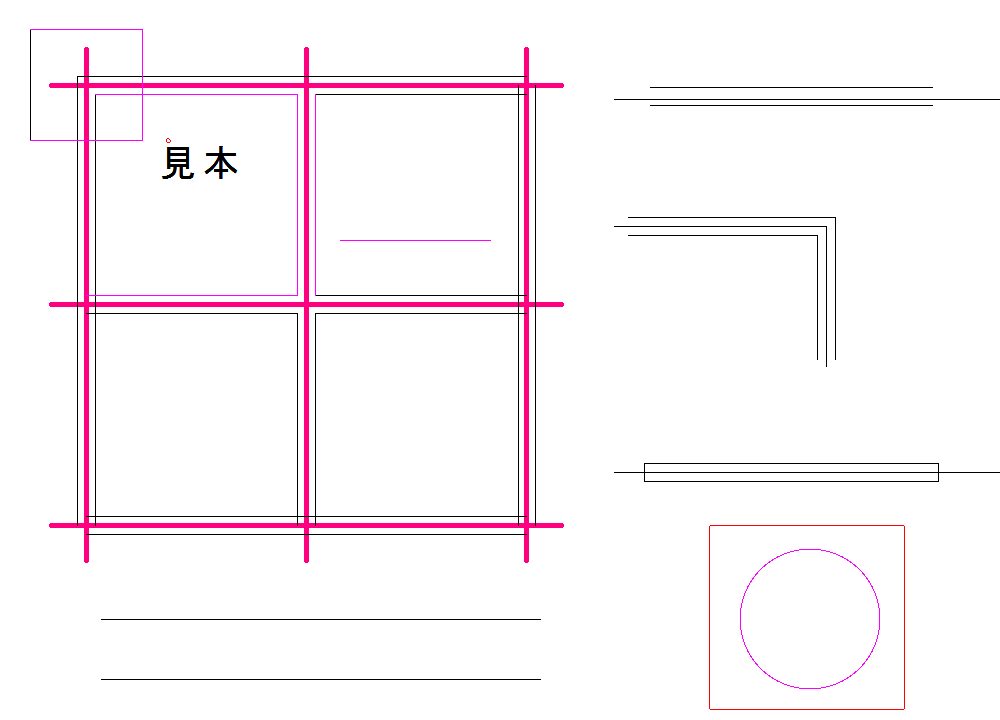

囲んだ円が選択色に変わり、前に選んだ図形に足されました。

3除外範囲を押す

次に、コントロールバーの除外範囲を押します。

4外したい柱を囲む

柱の外側で始点を、柱が枠に入る所で終点をクリックします。囲んだ柱が元の色に戻り、選んだ図形から外れました。

これで、足したい図形と外したい図形を、それぞれ枠でまとめて決め直せました。

線の途中で切って選ぶ

線を枠の所で切って選ぶときは、図形を選ぶ前に、切取り選択か範囲外選択にチェックを入れます。図形を選んだあとは、2つのチェックは薄い字になって押せません。

チェックの働きは、次の2つです。

• 枠の中だけを選ぶ
• 枠の外を選ぶ

枠の中だけを選ぶ

切取り選択にチェックを入れて囲むと、枠にまたがる線は、枠の中の部分だけが選ばれます。このあと消去や複写をしたときに対象になるのも、枠の中の部分だけです。

1切取り選択にチェックを入れる

範囲を押し、図形を選ぶ前に、コントロールバーの切取り選択を押してチェックを入れてください。ステータスバーの終わりに「【切取り選択】」と出ます。

2線にまたがる枠で囲む

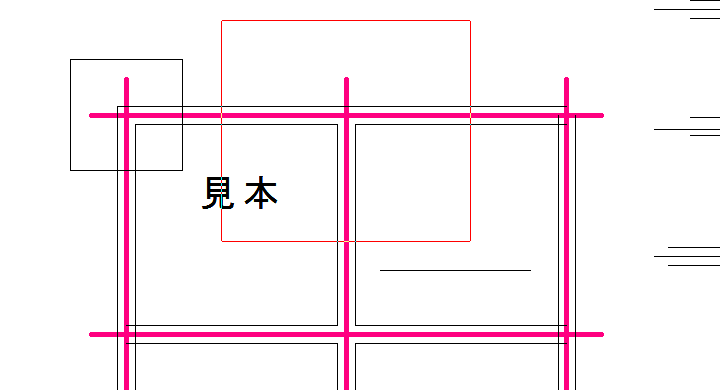

切って選びたい線に枠がかかるように、始点と終点をクリックします。

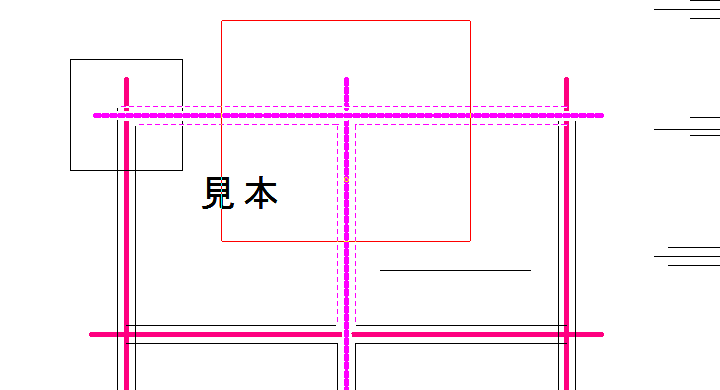

枠にまたがる線が、選択色の点線に変わりました。点線は線の端から端まで付きますが、選ばれているのは枠の中の部分だけです。

点線になった線は、左のツールバーの移動（図形移動のコマンド）に替えると、選んだ図形から外れます。図形を動かすときは、切取り選択を使わずに選んでください。

枠の外を選ぶ

範囲外選択にチェックを入れて囲むと、枠の外にある図形が選ばれます。枠にまたがる線は点線になり、選ばれるのは枠の外の部分だけです。

1範囲外選択にチェックを入れる

範囲を押し、図形を選ぶ前に、コントロールバーの範囲外選択を押してチェックを入れます。ステータスバーの終わりに「【範囲外選択】」と出ます。

2選ばない所を枠で囲む

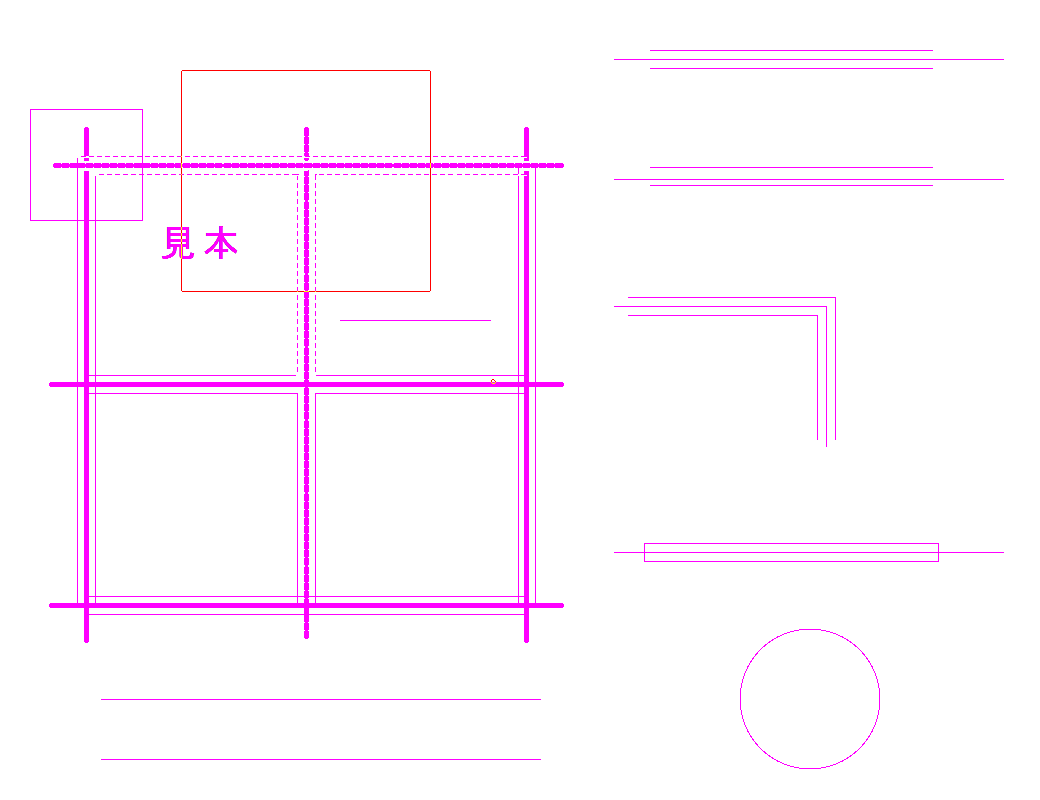

始点と終点をクリックして、選ばない所を囲みます。枠の外の図形が選択色に変わりました。

範囲外選択で選んだあとは、コントロールバーの<属性選択>と属性変更が薄い字になり、使えません。2つのチェックは、メニューバーの編集から範囲選択をもう一度選んだときに外れています。

選んだ範囲を覚えさせて呼び出す

同じ図形を何度も選ぶなら、選んだ範囲を覚えさせておき、ボタンの右クリックで呼び出せます。覚えさせるのは<属性選択>の右クリック、呼び出すのは前範囲の右クリックです。

1覚えさせる図形を選ぶ

範囲を押し、覚えさせたい図形を枠で囲んで選んでください。

2属性選択を右クリックする

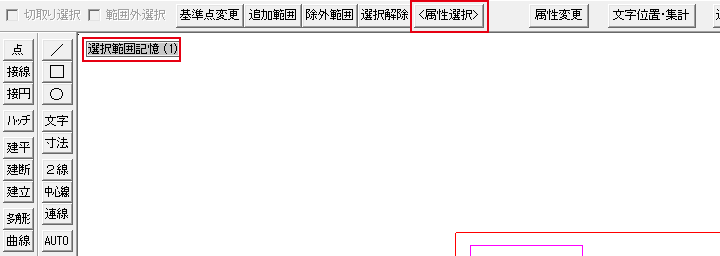

コントロールバーの<属性選択>を右クリックします。作図ウィンドウの左上に「選択範囲記憶 (1)」と出たら、範囲を覚えています。

3前範囲を右クリックして呼び出す

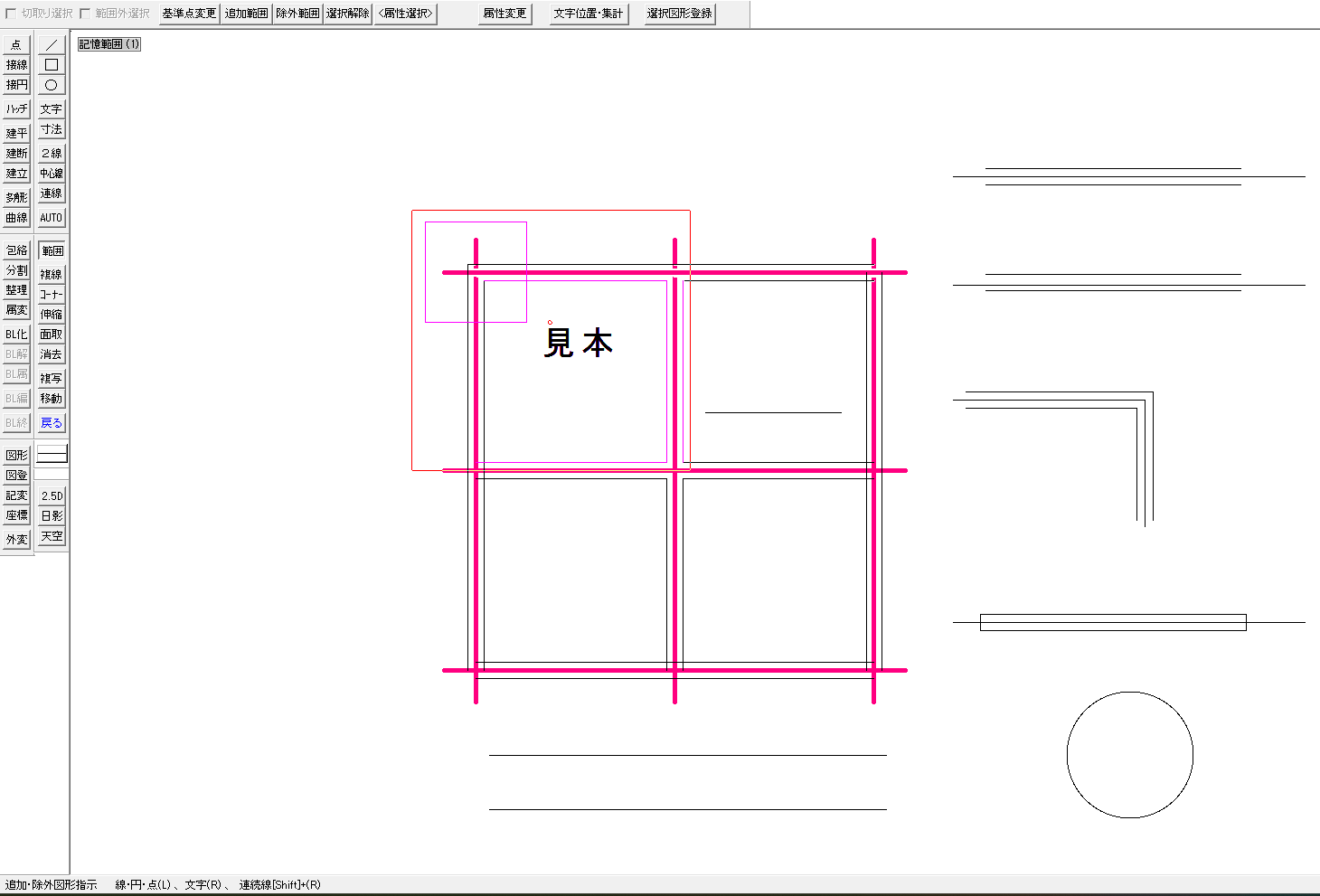

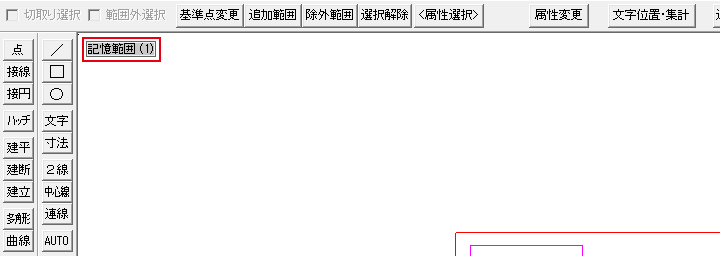

呼び出すときは、メニューバーの編集から範囲選択をもう一度選び、図形を選ぶ前のコントロールバーの前範囲を右クリックします。左上に「記憶範囲 (1)」と出て、覚えさせたときと同じ図形が選ばれました。

覚えさせられる範囲は8つです。(1)〜(4)は<属性選択>と前範囲、(5)〜(8)は属性変更と全選択を、ShiftやCtrlと組み合わせて右クリックします。

消去や複写のコマンドの中で範囲選択したときは、表の属性変更の位置に選択確定のボタンが出ます。

選び直さずに、足し引きして思った図形だけを選ぼう

範囲選択の応用は、選んだ図形をあとから足したり外したりして、思った図形だけを選ぶ操作です。この記事で解説したことは、次の4つです。

• 選んだあと、図形をクリックすると1つずつ足したり外したりできる（文字は右クリック）
• 追加範囲・除外範囲で、枠で囲んだ図形をまとめて足したり外したりできる
• 選ぶ前に切取り選択か範囲外選択にチェックを入れると、線を枠の所で切って選べる
• <属性選択>の右クリックで範囲を覚えさせ、前範囲の右クリックで呼び出せる

まずは範囲選択で図形を選び、要らない線を1本左クリックして、選択から外れるかを確かめてみてください。
