Jw_cadのコーナーと面取り｜2本の線の角とC面・L面・丸面・楕円面

• Jw_cadで、2本の線の角をきれいに作るには？
• 面取りで思った形にならない…
• 角を丸くする方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で壁の線を引くと、角で線がはみ出したり、届かずに離れたりします。こうした角を、2本の線のクリックだけで整えるのがコーナー処理のコマンドです。

ただ、角を斜めや丸く削るときは、コーナー処理とは別の、面取のコマンドを使います。面取で先に決めておくのは、削る形の種類と寸法です。

この記事では、コーナー処理で角を作る手順と、面取で角面・丸面・L面・楕円面を取る手順を解説します。2本を1本にする方法、線を切る方法、面取がうまくいかないときの直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

コーナー処理と面取とは

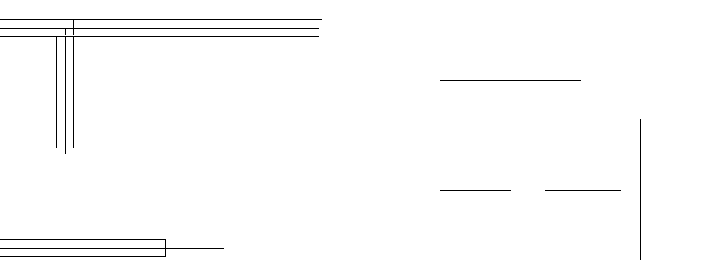

角を作る前

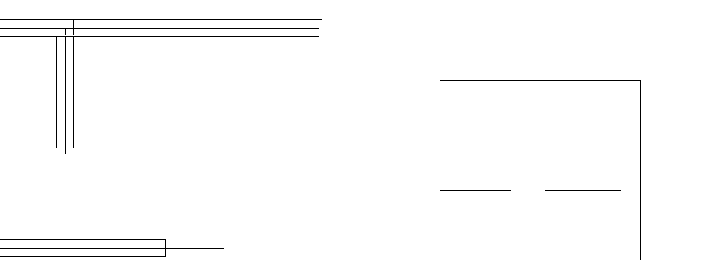

角を作ったあと

コーナー処理は、2本の線を交点まで伸ばしたり縮めたりして、角を作るコマンドです。2本が離れていても、延ばして交わる位置で角になります。

面取は、角を斜めの線や円弧で削るコマンドです。取れる形は、角面・丸面・L面・楕円面の4つです。

題の「C面」は、画面では「角面」と呼ばれる、角を斜めに削る面取りを指します。

この記事では、コマンドの名前を「面取」、角を削る作業を「面取り」と書き分けています。

2本の線で角を作る

角を作る操作は、コーナー処理で、角にしたい2本の線を順に左クリックするだけです。

コントロールバー（作図ウィンドウの上の、ボタンが並ぶ横長の欄）の欄は、角を作るときには使いません。作図ウィンドウは、画面の中央の、線や図形を描く白い所です。

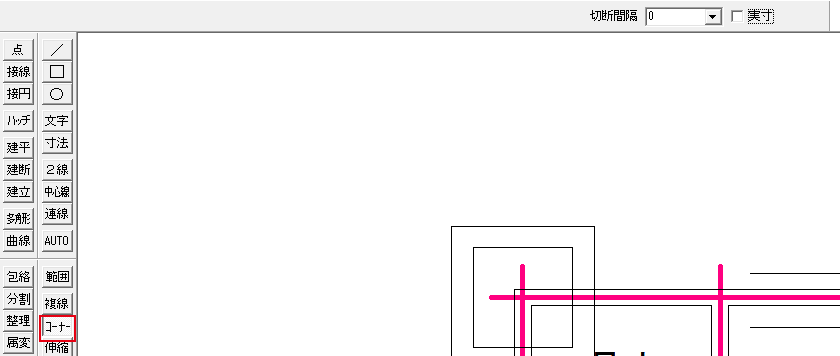

1コーナーを押す

左のツールバーのコーナーを押します。メニューバーの編集からコーナー処理を選んでも同じです。

ステータスバー（画面のいちばん下の案内の欄）に「線（Ａ）指示(L)　線切断(R)」と出ます。

21本目の線を左クリックする

角にしたい2本のうち、1本目の線を左クリックしてください。ステータスバーが「◆ 線【Ｂ】指示」に変わります。

32本目の線を左クリックする

もう1本の線を左クリックします。2本の線が交わる位置まで伸びて、角ができました。

複線で引いた壁の線の角も、2本ずつ同じ操作で整えてください。思った角にならなかったときは、左のツールバーの戻るを押すと、角を作る前に戻せます。

同じ直線上の2本を1本にする

コーナー処理で、同じ直線の上に並んだ2本を順に左クリックすると、1本の線になります。この操作の名前は、線連結です。

11本目を左クリックする

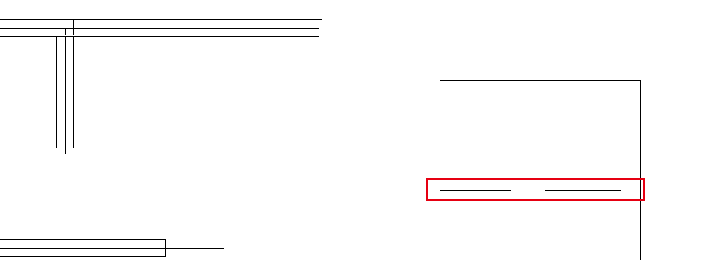

コーナー処理で、1本にしたい2本のうち1本目を左クリックします。

22本目を左クリックする

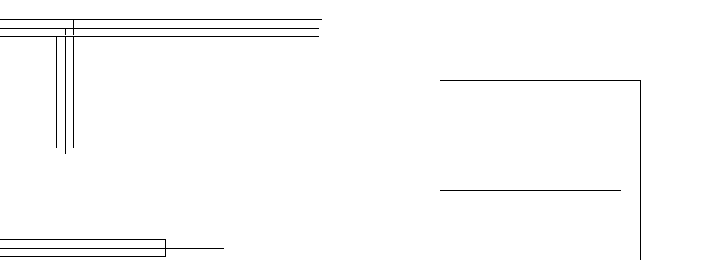

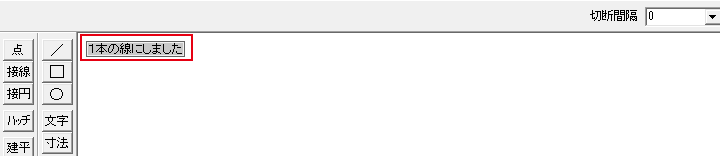

もう1本を左クリックすると、2本が1本の線になりました。作図ウィンドウの左上に「1本の線にしました」と出ます。

コーナー処理で線を切る

1本にするのとは逆に、線を右クリックすると、その位置で線が2本に切れます。ステータスバーの「線切断(R)」は、この操作のことです。

切る位置には、ほかの線との交点などが無い所を選んでください。交点の位置で切るときは、消去コマンドの部分消しを使います。

幅を決めて切れば、壁に開口（壁の切れ目）ができます。先にコントロールバーの実寸にチェックを入れ、切断間隔に幅を入れるのが手順です。

実寸にチェックが無いと、入れた数値は用紙の上のミリとして扱われます。

1実寸にチェックを入れて切断間隔を入れる

コーナー処理のコントロールバーで実寸を押してチェックを入れ、切断間隔の欄に 910 と入れます。

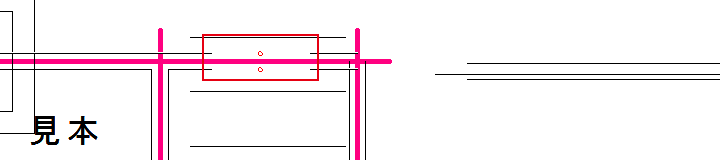

2壁の2本の線を右クリックする

開口を作りたい所で、壁の2本の線を、同じ位置で1本ずつ右クリックします。右クリックした所を中心に、どちらの線にも幅 910 の切れ目ができました。

切断間隔と実寸は、入れたまま残ります。開口を作り終えたら、切断間隔を 0 に戻し、実寸のチェックを外してください。

角に面を取る

面を取るときは、面取を押して、コントロールバーで種類と寸法を決めてから、2本の線を順に左クリックします。初期の設定では角面（辺寸法）が選ばれていて、寸法は 10 です。

寸法は、図面の実際の長さ（実寸）で入れます。面取のコントロールバーにもある実寸のチェックは、切断間隔の数値の扱いを決めるもので、面取の寸法には関係しません。

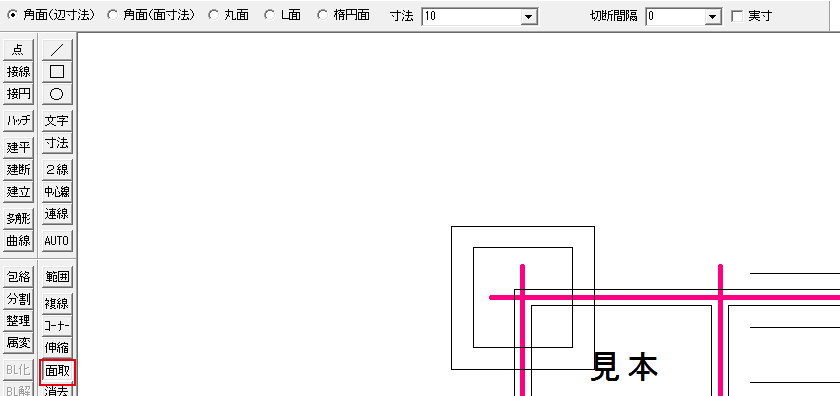

1面取を押す

左のツールバーの面取を押します。メニューバーの編集から面取を選んでも同じです。

2種類を選んで寸法を入れる

コントロールバーで面の種類のボタンを押し、寸法の欄に数値を入れます。

3角の2本の線を左クリックする

面を取りたい角の2本の線を、1本目・2本目の順に左クリックしてください。選んだ種類と寸法で、角が削られます。

種類のボタンは5つありますが、角面には測り方が2つ（辺寸法・面寸法）あるので、取れる形は次の4つです。

• 角面
• 丸面
• L面
• 楕円面

角面

角面（辺寸法）は、角を斜めの線で削る面取りです。寸法に入れるのは、角の交点から2本の線それぞれの上で測った長さになります。

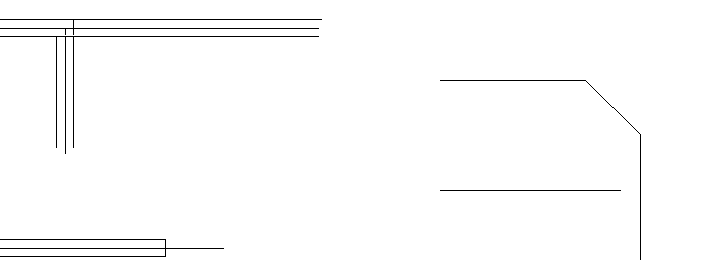

ここでは寸法に 500 を入れて、右上の角を削りました。

角面（面寸法）の寸法は、斜めの線そのものの長さです。90度の角では、辺寸法 500 の面取りが、面寸法 約 707 にあたります。

丸面

丸面は、角を円弧で丸める面取りです。寸法は、円弧の半径です。

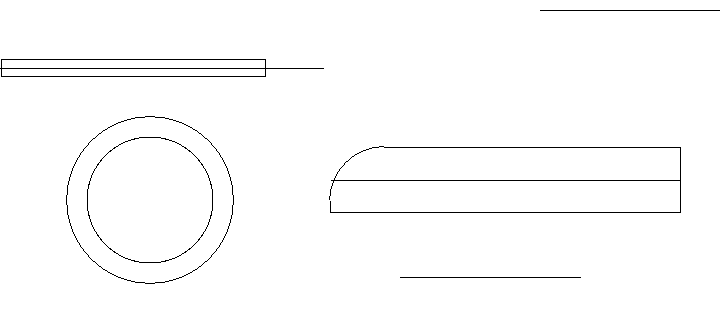

ここでは寸法に 500 を入れて、四角の左上の角を丸めました。

L面

Ｌ面は、角をL字に凹ませて削る面取りです。寸法には、1本目と2本目の線の上で削る長さを、カンマで区切って入れます。

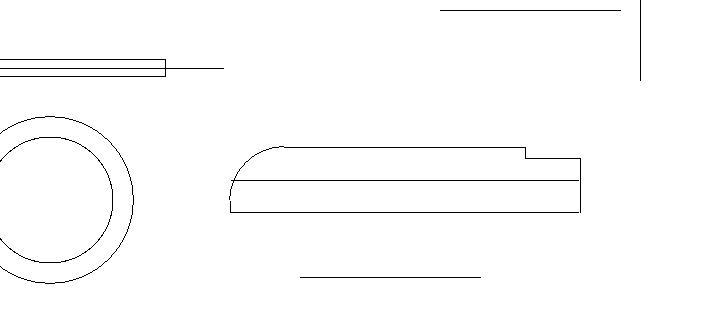

ここでは寸法に「500,100」と入れ、四角の右上の角を削りました。Ｌ面を選ぶと、寸法の欄は少し右へずれます。

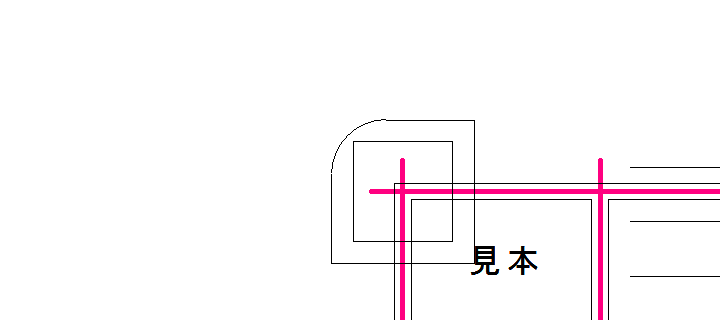

楕円面

楕円面は、角を楕円の一部の形で削る面取りです。寸法は、丸面と同じく半径で、入れるのは1つの値です。

楕円の形は、2本の線が交わる角度で自動で決まります。直角に交わる2本では円の形になるので、ここで削った角は丸面と同じような形になりました。

面取がうまくいかないとき

面取がうまくいかないときの症状は、次の2つです。

• 違う種類の面になる
• 面取りできない

違う種類の面になる

原因は、前に選んだ種類が残っていることです。面取の種類は、コマンドを選び直しても初めに戻らず、直前に使った種類のまま残ります。

戻るで面取りの前に戻し、種類のボタンを確かめてから取り直してください。寸法の欄も、種類ごとに前に入れた値が残っています。

面取りできない

原因は、2本の線が平行か、平行に近いことです。角度をつけて交わる2本でないと、面取りはできません。

もう1つの原因は、円弧を含む角です。丸面以外の種類（角面・L面・楕円面）は2本の直線にしか使えないので、円弧を含む角は丸面で取ります。

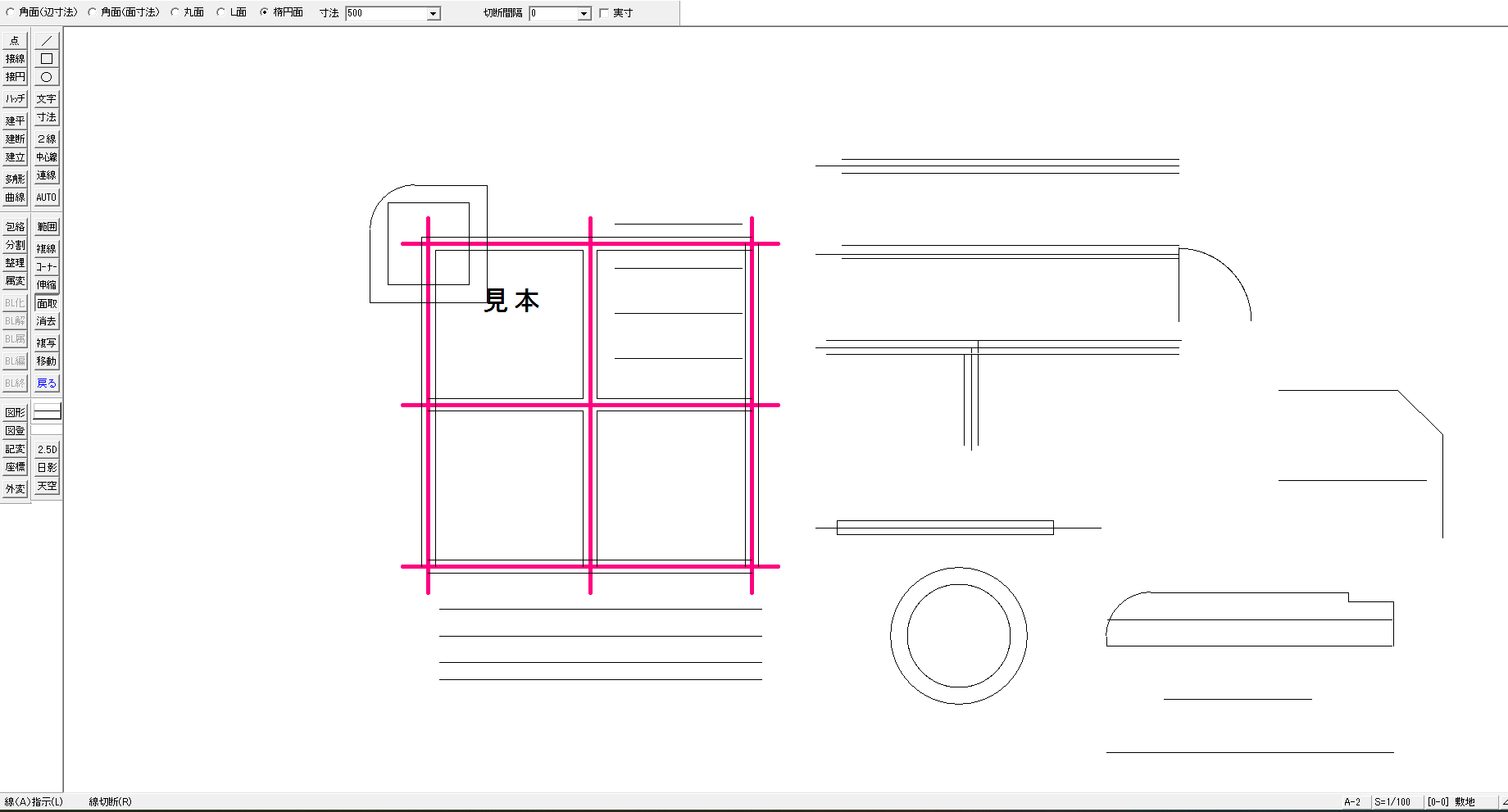

角を作ってから、種類を確かめて面を取ろう

コーナー処理で角を作り、面取でその角を削ります。この記事で解説したことは、次の5つです。

• コーナー処理で2本の線を順に左クリックすると、交わる位置で角ができる
• 同じ直線上の2本をコーナー処理でクリックすると、1本の線になる
• コーナー処理で線を右クリックすると線が切れ、切断間隔と実寸で開口も作れる
• 面取は、種類と寸法を決めてから2本の線を左クリックする（角面・丸面・L面・楕円面）
• 面取の種類は前に選んだまま残るので、取る前に確かめる

まずは離れた2本の線をコーナー処理で角にし、その角に角面 500 を取ってみてください。
