Jw_cadの線コマンド｜水平・垂直・角度・寸法指定

• Jw_cadで、まっすぐな線を引くには？
• 線の長さを数字で決められない…
• 角度を決めて線を引く方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、図面の線を、線コマンドで始点と終点をクリックして引きます。コマンドは、線を引く・消すといったJw_cadの機能の1つ1つのことです。

しかし、クリックした位置だけで引いた線は、長さも角度もクリックした所しだいです。長さと角度を数字で決めるには、画面の上のコントロールバーにある傾きと寸法の欄を使います。

この記事で解説するのは、線コマンドで線を引く手順と、水平・垂直・角度・長さを決めて線を引く方法です。思った線が引けないときに、どの欄を確かめればよいかも分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

線コマンドとは

線コマンドは、始点と終点を指示して、直線を1本引くコマンドです。引いた線は、そのとき選んでいる線の色と形で描かれます。

線コマンドは、画面の左のツールバーの／を押すか、メニューバーの作図から線を選んで使います。ツールバーは、よく使うコマンドのボタンが並ぶ所です。

線コマンドを選ぶと、画面の上のコントロールバーに、線の向きや長さを決める項目が並びます。この記事では、そのうちの5つを使います。

• 水平･垂直（初期の設定でチェックが入っている）
• 傾き
• １５度毎
• 寸法
• 寸法値

線を引く

線は、作図ウィンドウで始点と終点の2か所を左クリックして引きます。作図ウィンドウは、画面の中央の、線や図形を描く白い所です。

初期の設定では水平･垂直にチェックが入っているので、この手順で引ける線は水平か垂直です。斜めの線を引くときは、このチェックを外します。

1線コマンドを選ぶ

左のツールバーの／を押すと、画面のいちばん下のステータスバーに「始点を指示してください」と出ます。

2始点を左クリックする

作図ウィンドウで、線を始めたい所を左クリックします。左クリックした所が、そのまま始点です。

既にある線の端や交点から始めるときは、左クリックでなく右クリックで指示します。

3仮の線を見ながら終点を左クリックする

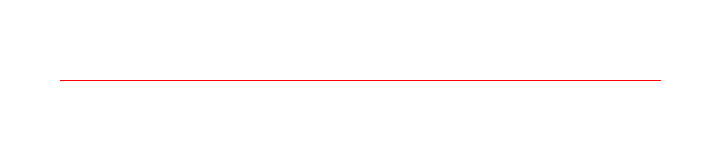

始点からカーソルまで赤い仮の線が出て、ステータスバーは「終点を指示してください」に変わります。

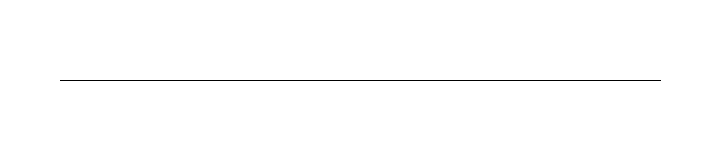

線を終えたい所を左クリックすると、仮の線が黒い線になりました。これで線が1本引けています。

線を引き終えたあとのステータスバーは、また「始点を指示してください」です。続けて次の始点を左クリックすれば、別の線になります。

線の色と種類を決めてから引く

線を引く前に、線属性のダイアログで線色と線種を選んでおきます。線は、そのとき選んでいる線色と線種（書込線色・書込線種）で引かれるので、先に選べば、あとから直す手間が少なくて済むためです。

線色は線の色、線種は実線・点線・一点鎖線などの線の形のことです。たとえば、通り芯（柱や壁の位置を決める基準の線）を線色8と一点鎖1（一点鎖線）で引く、のように使い分けます。

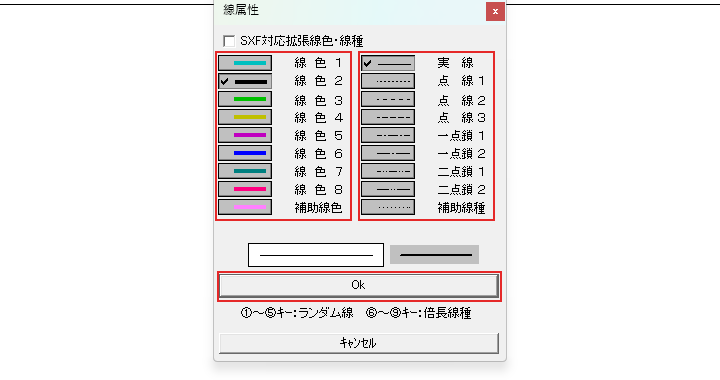

1線属性のダイアログを開く

マウスのホイールを押し込むと、線属性のダイアログが開きます。

メニューバーの設定から線属性を選んでも、同じダイアログです。

2線色と線種のボタンを押す

使いたい線色のボタンと、線種のボタンを押します。押したボタンには、チェックの印が付きます。

3Okを押す

Okを押して、ダイアログを閉じてください。このあと引く線は、選んだ線色と線種で描かれます。

水平・垂直の線を引く

水平・垂直の線は、コントロールバーの水平･垂直にチェックを入れて引きます。チェックが入っていて傾きの欄が空なら、水平か垂直の線だけが引けます。

建築の図面の線は、ほとんどが水平か垂直です。チェックは入れたままにして、斜めの線を引くときだけ外します。

1水平･垂直のチェックを確かめる

線コマンドを選び、コントロールバーの水平･垂直にチェックが入っているかを見ます。入っていなければ、押してチェックを入れてください。

2水平か垂直に線を引く

始点を左クリックし、引きたい向きへカーソルを動かして、終点を左クリックします。

水平になるか垂直になるかは、始点から見たカーソルの位置で決まります。水平の線を引いたときのステータスバーの角度は、[ 0.000° ] です。

角度を指定して線を引く

斜めの線は、水平･垂直のチェックを外してから引きます。角度の決め方は、次の2つです。

• 傾きの欄に角度を入れる
• 15度ごとに角度を合わせる

傾きの欄に角度を入れる

傾きの欄に角度を入れると、その角度の線が引けます。角度は水平から測り、0 で水平、90 で垂直です。

1水平･垂直を外し、傾きに角度を入れる

コントロールバーの水平･垂直を押して、チェックを外します。続けて傾きの欄をクリックし、半角で 30 と入れてください。

230度の線を引く

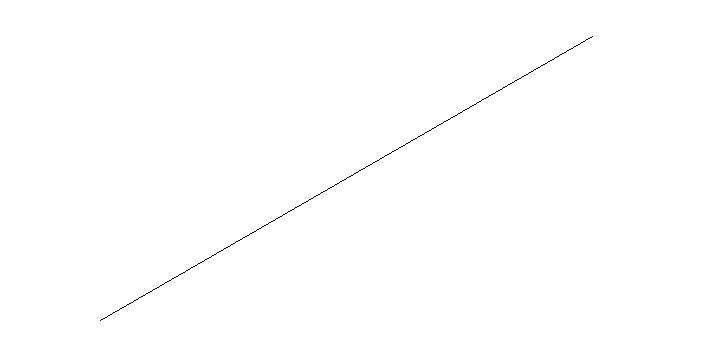

数字を入れたら、そのまま作図ウィンドウで始点を左クリックします。引きたい側へカーソルを動かして終点を左クリックすると、30度の線が引けました。

入れた角度は欄を空にするまで残るので、次の線も同じ角度になります。

15度ごとに角度を合わせる

１５度毎は、30度・45度・60度のような線を、数字を入れずに引くための機能です。チェックを入れると、線の角度が15度ごとにそろいます。

1傾きを空にして１５度毎にチェックを入れる

傾きの欄の 30 を消して、空欄にします。水平･垂直のチェックは外したまま、１５度毎を押してチェックを入れてください。

2始点を指示してカーソルを動かす

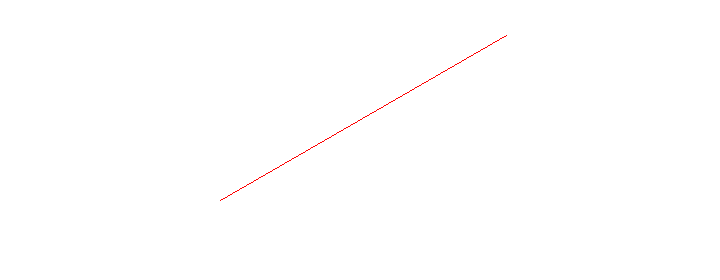

始点を左クリックし、カーソルを斜めに動かします。カーソルを約25度の向きに置くと、仮の線は30度にそろいました。

3角度がそろった所で終点を指示する

仮の線が引きたい角度になった所で、終点を左クリックします。

長さを指定して線を引く

長さを決めた線は、コントロールバーの寸法の欄に長さを入れて引きます。長さに関わる機能は、次の2つです。

• 寸法の欄に長さを入れる
• 線と一緒に長さを書く

寸法の欄に長さを入れる

寸法の欄には、線の長さを実物の寸法（実寸）のミリメートルで入れます。縮尺が 1/100 なら、3640 の線は用紙の上で 36.4 ミリの長さです。

この記事では、住宅の図面でよく使う通り芯の間隔の 3640 を入れます。

1水平･垂直に戻して寸法を入れる

１５度毎のチェックを外し、水平･垂直にチェックを入れ直します。寸法の欄をクリックし、半角で 3640 と入れてください。

2始点を指示する

始点を左クリックすると、長さ 3640 の赤い仮の線がカーソルの向きに出ます。カーソルを遠くへ動かしても、仮の線の長さは変わりません。

3向きを決めて左クリックする

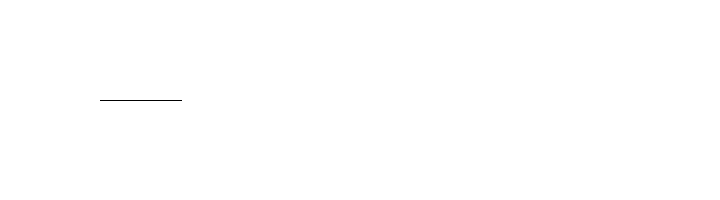

線を伸ばしたい向きにカーソルを置き、左クリックします。長さ 3640 の線が引け、ステータスバーに出る線の長さは 3,640.000 です。

寸法の欄の長さも、欄を空にするまで残ります。同じ長さの線を続けて引くときは、入れたままで構いません。

線と一緒に長さを書く

寸法値にチェックを入れると、線を引くのと同時に、その線の長さが線の上に小さな文字で書かれます。図面の上で、引いた線の長さを確かめたいときに使います。

1寸法を空にして寸法値にチェックを入れる

寸法の欄の 3640 を消して空欄にし、寸法値を押してチェックを入れます。

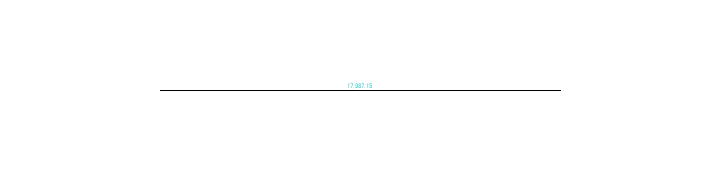

2長さの文字つきの線を引く

始点と終点を左クリックして線を引くと、線の上に長さの文字が書かれました。初期の設定では、文字は水色です。

書かれる文字の種類は、メニューバーの設定の寸法設定で指定されているものです。

思った線が引けないとき

思った線が引けないときの症状は、次の3つです。多くは、コントロールバーのチェックか欄で直せます。

• 斜めの線しか引けない
• 同じ長さの線しか引けない
• 水平・垂直にならない

斜めの線しか引けない

原因は、傾きの欄に前に入れた角度が残っていることです。傾きの値は、欄を空にするまで次の線にも残ります。

傾きの欄の数字を消して、空欄に戻してください。0 を入れると水平の線に固定されるので、0 は入れません。

同じ長さの線しか引けない

原因は、寸法の欄に前に入れた長さが残っていることです。

寸法の欄の数字を消して、空欄に戻します。寸法の欄にも 0 は入れません。

水平・垂直にならない

水平・垂直の線にならないときは、まず水平･垂直にチェックが入っているかを見ます。チェックが外れていれば、押して入れてください。

チェックが入っていても、傾きの欄に角度が入っていると、水平・垂直の向きにその角度を足した向きの線になります。傾きの欄も、空欄に戻します。

ステータスバーの右の「∠」の数字が 0 でないときは、軸角（水平の向きを傾ける設定）が設定されている状態です。このときの水平・垂直は、軸角に合わせて傾きます。

軸角を戻すには、メニューバーの設定から軸角・目盛・オフセットを開き、軸角設定のチェックを押して外します。外したあとのステータスバーの表示は「∠0」です。

欄を確かめてから、決めた長さと角度で線を引こう

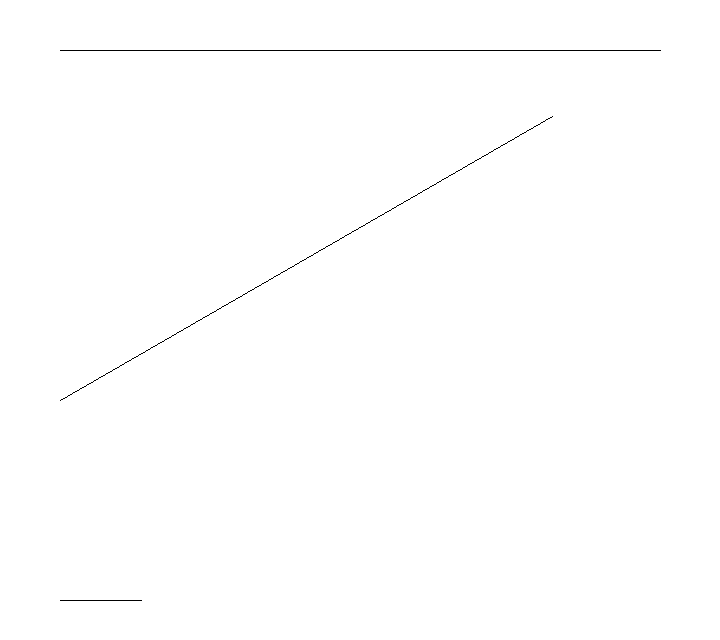

線は始点と終点の左クリックで引き、長さと角度はコントロールバーで決めます。この記事で解説したことは、次の6つです。

• 線は、作図ウィンドウで始点と終点を左クリックして引く
• 線色と線種は、線を引く前に線属性のダイアログで選ぶ
• 水平･垂直にチェックを入れると、水平か垂直の線だけが引ける
• 傾きの欄に角度を入れるとその角度の線、１５度毎で15度ごとの線が引ける
• 寸法の欄に実寸の長さを入れるとその長さの線、寸法値で長さの文字も書ける
• 思った線が引けないときは、コントロールバーのチェックと欄、ステータスバーの「∠」を見る

まずは寸法の欄に 3640 を入れて、水平の線を1本引いてみてください。
