Jw_cadの補助線と点｜実点・仮点

• Jw_cadの補助線とは何？
• 補助線を印刷したくない…
• 仮点の消し方を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）で線を引く位置の見当をつけるときは、画面には出ても印刷されない補助線と仮点で下書きをします。

補助線は補助線種か補助線色で引く線、仮点は点コマンドで打つ点です。

しかし、仮点は消去のコマンドでは消えません。消し方を知らないと、下書きの目印が図面に残ったままです。

この記事では、補助線で下書きをする手順、実点と仮点を打つ手順、仮点を消す手順を解説します。交点に点を打つ方法と、補助線と仮点で位置の見当をつける使い方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

補助線と点とは

補助線は、画面には出ても印刷されない、下書きの線です。線の形（線種）を補助線種にするか、線の色（線色）を補助線色にするかして引きます。

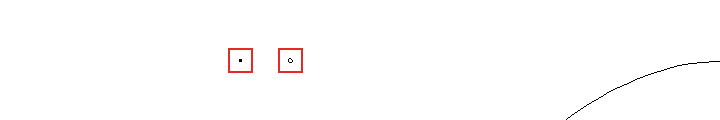

点には、印刷される実点と、印刷されない仮点の2つがあり、どちらも点コマンドで打ちます。見分け方は、次の表のとおりです。

補助線で下書きをする

下書きの線は、線属性のダイアログで補助線種か補助線色を選んでから、線コマンドで引きます。引き方は、次の2つです。

• 補助線種で引く
• 補助線色で引く

補助線種で引く

補助線種は、線種の欄のいちばん下にある、印刷されない線種です。線の色は、選んでいる線色のまま変わりません。

1線属性のダイアログで補助線種を選ぶ

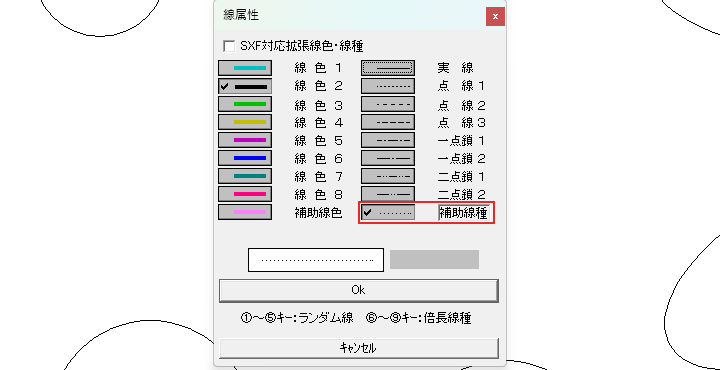

マウスのホイールを押し込むか、メニューバーの設定から線属性を選ぶと、線属性のダイアログが開きます。線種の欄のいちばん下の補助線種を押して、Okを押してください。

2線コマンドで線を引く

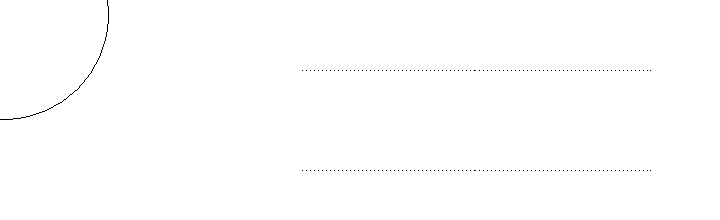

左のツールバーの／（線コマンド）を押し、始点と終点を左クリックします。引いた線は点線に見え、印刷されません。

補助線色で引く

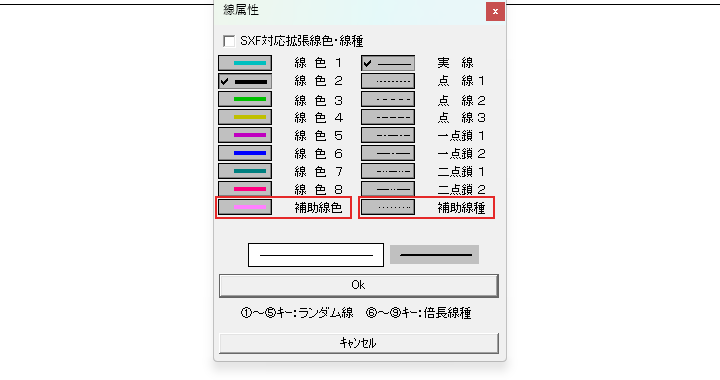

補助線色は、線色の欄の、線色8の下にある9個目の色です。補助線色で引いた線も、印刷されません。

1線属性のダイアログで補助線色を選ぶ

線属性のダイアログを開き、線色の欄のいちばん下の補助線色を押して、Okを押します。補助線色は「線色」の欄、補助線種は「線種」の欄にあり、選ぶ欄が違います。

2線コマンドで補助線色の線を引く

線コマンドで始点と終点を左クリックすると、桃色の補助線色の線が引けます。

下書きを終えて本番の線を引くときは、線属性のダイアログで線種を実線に、線色を本番の色に戻してから引きます。

実点と仮点を打つ

点を打つのに使うのは、点コマンドです。コントロールバーの仮点にチェックがあれば仮点、無ければ実点になります。

打ち方は、次の3つです。

• 実点を打つ
• 仮点を打つ
• 交点に点を打つ

実点を打つ

実点は図面に印刷される点で、画面では塗りつぶした小さな点に見えます。画面を拡大しても、表示の大きさは変わりません。

1点コマンドを選ぶ

メニューバーの作図から点を選びます。左のツールバーの点のボタンでも選べます。

2仮点のチェックを外して点を打つ

コントロールバーの仮点のチェックが外れているのを確かめ、点を打ちたい所を左クリックします。

右クリックは、既にある点や線の端を読み取る指示です。既にある点の上に打つときに使います。

仮点を打つ

仮点は印刷されない点で、画面では白抜きの小さな丸に見えます。下書きで、作業中の目印に使います。

1仮点にチェックを入れる

点コマンドのコントロールバーで、いちばん左の仮点を押してチェックを入れます。

2仮点を打つ

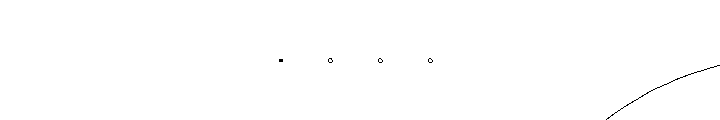

点を打ちたい所を左クリックすると、白抜きの小さな丸の仮点が打てます。

仮点は、印刷されないだけでなく、複写や移動もできません。縮尺を変えても、仮点の位置は変わりません。

交点に点を打つ

交点を使うと、2本の線が交わる位置に、ずれずに点を打てます。実点にするときは、仮点のチェックを外してから使います。

1交点を押す

点コマンドのコントロールバーの交点を押します。コントロールバーの表示が「<<」に変わり、ステータスバーに「線・円（Ａ）を指示」と出ます。

22本の線を順に指示する

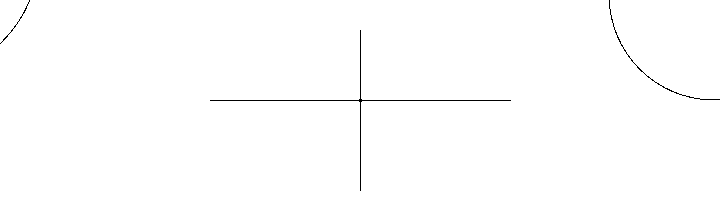

1本目の線を左クリックすると、ステータスバーは「線・円【Ｂ】を指示」に変わります。2本目の線を左クリックすると、交点に点が打てます。

交点を使わない打ち方に戻るときは、コントロールバーの<<を押します。

仮点を消す

仮点は、点コマンドの仮点消去か全仮点消去で消します。消去のコマンドで仮点をクリックしても、仮点は消せません。

1仮点消去を押して、消す仮点をクリックする

点コマンドのコントロールバーの仮点消去を押します。ステータスバーに「【消去】する仮点を指示してください」と出たら、消したい仮点をクリックしてください。

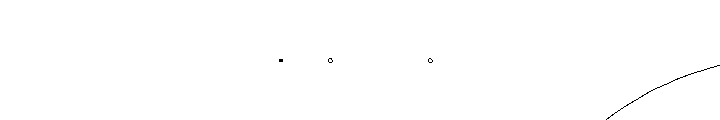

クリックした仮点が消えます。

2任意：全仮点消去で全部消す

仮点をまとめて消すときは、全仮点消去を押します。確認のメッセージは出ず、仮点が全部消えて、実点は残ります。

残したい仮点があるときは仮点消去で1つずつ、残す仮点が無いときは全仮点消去を使います。

補助線と仮点の使い方

本番の線を引く前に、補助線と仮点で、線の位置の見当を先につけます。この作業が、位置出しです。

位置出しの線は補助線種で引き、線を引きたい交点などには仮点で目印を打ちます。補助線種で引いたグリッド（目印の線の並び）は印刷されないので、図面に残しておいて構いません。

線コマンドの寸法の欄に長さを入れてグリッドを引いたときは、引き終えたら寸法の欄を空欄に戻します。そのままにすると、本番の線も同じ長さに固定されるためです。

補助線と仮点で位置を決めてから、本番の線を引こう

補助線は画面に出ても印刷されない下書きの線で、仮点は印刷されない点として使い分けます。この記事で解説したことは、次の5つです。

• 補助線は、線属性のダイアログで補助線種か補助線色を選んで引く
• 点コマンドで、仮点のチェックが無ければ実点、あれば仮点が打てる
• 交点で2本の線を指示すると、交点に点が打てる
• 仮点は、点コマンドの仮点消去か全仮点消去で消す
• 補助線と仮点で位置出しをしてから、本番の線を引く

作図を始める前に、補助線種で位置の見当をつけてみてください。
