Jw_cadの分割と線切断｜等距離分割・等角度分割・円分割

• Jw_cadで、線を途中で切るには？
• 線を等分する点を打ちたい…
• 円周を等しく分ける方法を知りたい

2次元CADのJw_cad（ジェイダブリューキャド）では、線を途中で切ったり、2本の線の間を等しく分けたりする場面があります。しかし、線を切る専用のボタンはありません。

線を切る操作は、コーナー処理などのコマンドの中にあります。等しく分ける操作をまとめたのが、分割のコマンドです。

この記事では、右クリックで線を切る手順と、分割で線・2本の線の間・角度・円周を等しく分ける手順を解説します。決めた間隔で割り付ける方法と、うまくいかないときの直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

分割と線切断とは

線切断は、1本の線を途中で切って、2本にする操作です。切れ目に、決めた幅を空けることもできます。

分割は、線、2本の線の間、角度、円周を、等しく分けるコマンドです。分けた位置には、線か点が作図されます。

線を切る

線は、コーナー処理・伸縮・面取のどれかのコマンドで、切りたい位置を右クリックすると切れます。メニューにも左のツールバーにも、線切断のボタンはありません。

この3つのコマンドでは、画面のいちばん下の案内の欄（ステータスバー）に「線切断(R)」と出ます。(R) は右クリックのことです。

切り方は、次の2つです。

• 1点で切る
• 幅を決めて切る

1点で切る

1点で切るときは、コントロールバーの切断間隔を 0 にしておきます。コントロールバーは、作図ウィンドウ（画面の中央の、線や図形を描く白い所）の上の、ボタンや欄が横に並ぶ所です。

1コーナーを押す

左のツールバーのコーナーを押し、コントロールバーの切断間隔が 0 なのを確かめてください。

2切りたい位置を右クリックする

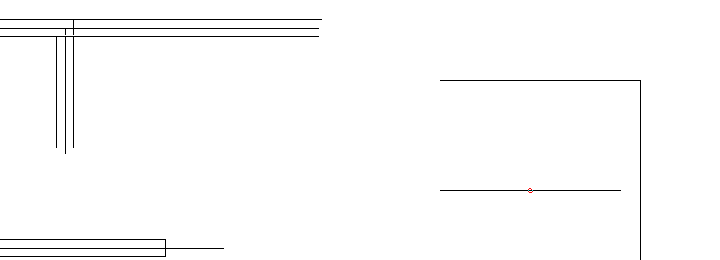

線の上の、切りたい位置を右クリックします。右クリックした所に小さな丸が出て、線がその位置で2本になりました。

切る位置には、ほかの線との交点などが無い所を選んでください。交点の位置で切る方法は、Jw_cadの消去で解説しています。

幅を決めて切る

壁の2本の線を同じ幅で切れば、開口（壁の切れ目）になります。使うのは、コーナー処理のコントロールバーの実寸と切断間隔です。

1実寸にチェックを入れて切断間隔を入力する

コーナーを押し、コントロールバーの実寸にチェックを入れます。切断間隔の欄には、図面の実際の長さで 910 ミリを表す 910 を入力します。

2壁の2本の線を向かい合う位置で右クリックする

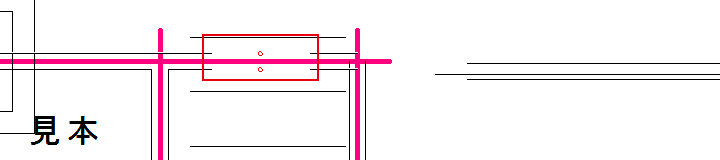

開口を作りたい所で、壁の2本の線を、向かい合う位置で1本ずつ右クリックします。右クリックした所を中心に、幅 910 ミリの切れ目ができました。

切れ目がずれたときは、戻るで戻して右クリックし直します。切断間隔と実寸は入れたまま残るので、切り終えたら切断間隔を 0 に戻してください。

線や2本の線の間を等しく分ける

分割では、分割を押して分割数を入れ、2本の線を左クリックするか、始点と終点を右クリックしてから線を左クリックします。分割は、メニューバーの編集の分割からも始められます。

分け方は、次の2つです。

• 2本の線の間を分ける
• 1本の線を等分する点を打つ

2本の線の間を分ける

4等分なら、2本の線の間に線が3本引かれます。3等分なら、引かれる線は2本です。

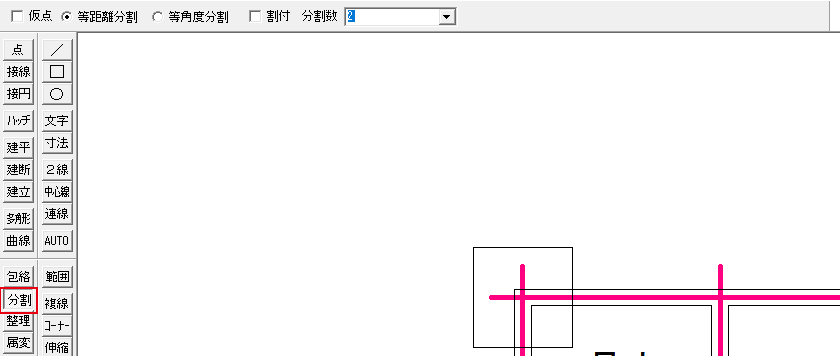

1分割を押す

左のツールバーの分割を押します。ステータスバーに「線・円(A)指示　マウス(L)　分割始点指示　マウス(R)　連続点分割(RR)」と出ます。

2分割数を入れる

コントロールバーで等距離分割が選ばれているのを確かめ、分割数の欄に 4 と入れます。初期の設定では分割数は 2 です。

31本目の線を左クリックする

間を分けたい2本の線のうち、1本目を左クリックします。ステータスバーが「線【B】指示」に変わります。

42本目の線を左クリックする

もう1本の線を左クリックすると、2本の線の間を4等分する線が3本引かれました。

1本の線を等分する点を打つ

点を打つときは、始点と終点を右クリックで読み取ってから、点を打つ線を左クリックします。分割数が 4 なら、点は3つです。

1始点と終点を右クリックする

分割のコマンドのまま、線の両端を、始点・終点の順に右クリックします。終点を右クリックすると、ステータスバーが「分割する線・円を指示してください　マウス(L)　２点間分割　マウス(R)」に変わります。

2点を打つ線を左クリックする

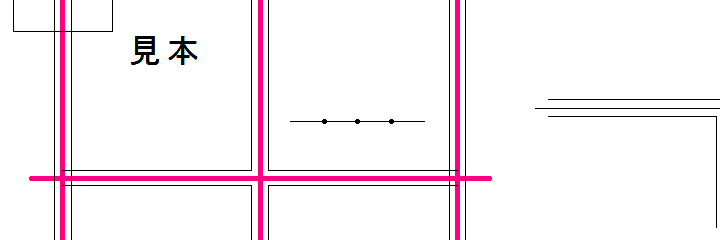

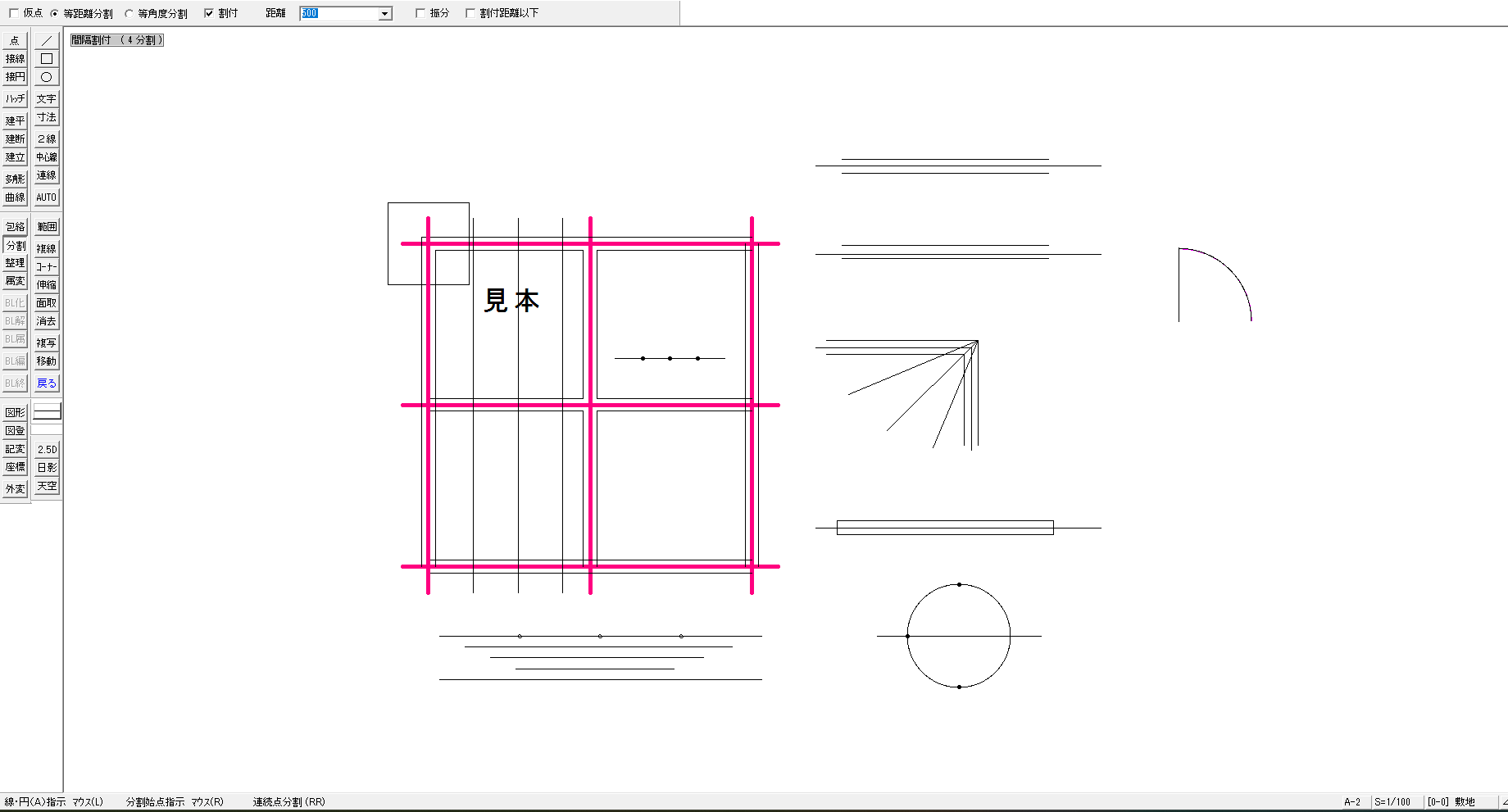

点を打つ線を左クリックすると、線を4等分する位置に、黒い点が3つできました（この記事の最初の画像）。

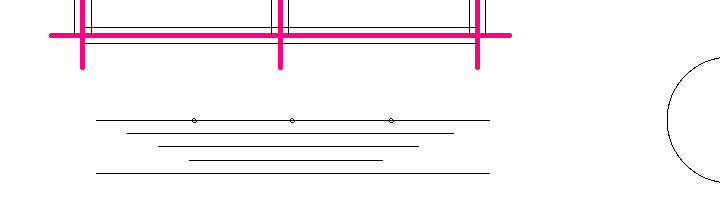

黒い点は、印刷される実点です。印刷しない仮点で打ちたいときは、コントロールバーの仮点にチェックを入れてから分けてください。

角度や円周を等しく分ける

角度を分けるときは等角度分割を選び、交わる2本の線を左クリックします。円周なら、等距離分割で始点と円を右クリックします。

分けるものは、次の2つです。

• 2本の線の角度
• 円周

2本の線の角度を分ける

角度を4等分すると、2本の線の交点から線が3本引かれます。

1等角度分割を選ぶ

分割のコントロールバーで等角度分割を選び、分割数に 4 と入れます。

2交わる2本の線を左クリックする

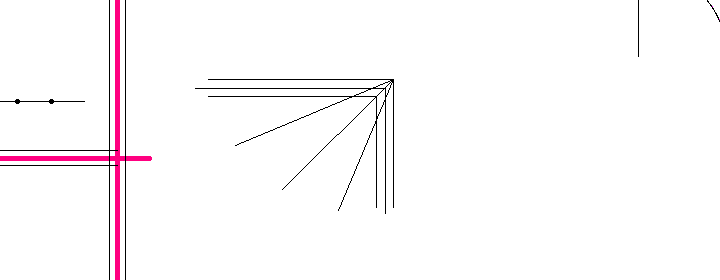

直角に交わる2本の線を、1本ずつ左クリックしてください。交点から、角度を4等分する線が3本引かれました。

思った角度で分かれなかったときは、戻るで分割の前に戻せます。

円周を分ける

円周を分けると、円の上に点ができます。始点も円も右クリックで指すのが、ほかの分け方との違いです。

1等距離分割に戻して始点を右クリックする

コントロールバーで等距離分割を選び、分割数に 4 を入れます。円と線の交点など、分け始める点を右クリックすると、ステータスバーに「円全周分割　マウス(R)円指示」と出ます。

2円を右クリックする

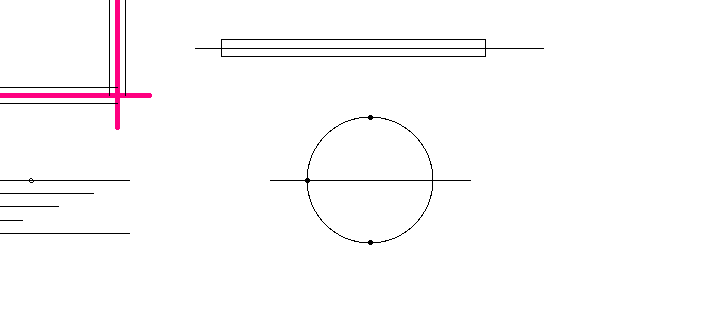

円の上の、交点や端点の無い所を右クリックします。円周を4つに分ける位置のうち、上・左・下の3か所に点ができました。

決めた間隔で割り付ける

割付は、2本の線の間などを、決めた距離ごとに分ける方法です。割付にチェックを入れ、距離を入力してから2本の線を左クリックします。

1割付にチェックを入れる

分割のコントロールバーで等距離分割を選び、割付にチェックを入れます。分割数の欄が距離に替わりました。

2距離を入力する

距離の欄に 500 と入力します。初期の設定では距離は 10 です。

32本の線を順に左クリックする

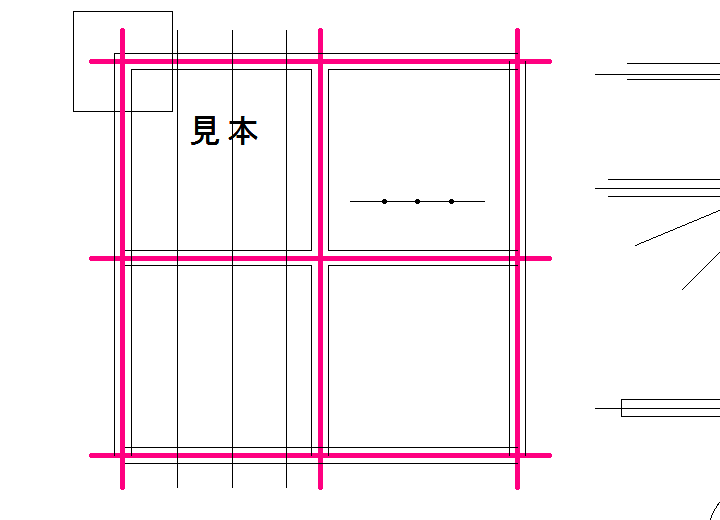

間を分けたい2本の線を、1本目・2本目の順に左クリックしてください。1本目の線から 500 ごとに線が引かれました。

作図ウィンドウの左上には「間隔割付（4分割）」と出ます。区間は、500 の3つと余りの1つで、合わせて4つです。

余りを両端に同じ長さで分けたいときは、距離の右の振分にチェックを入れます。

分割や切断がうまくいかないとき

分割や切断がうまくいかないときの症状は、次の2つです。

• 分割の点が印刷される
• 切断間隔を入れても線が切れない

分割の点が印刷される

原因は、仮点にチェックが入っていないことです。チェックが無いと、分割の点は印刷される実点になります。

戻るで分割の前に戻し、仮点にチェックを入れてから分け直してください。実点と仮点の違いは、Jw_cadの補助線と点｜実点・仮点で解説しています。

切断間隔を入れても線が切れない

原因は、実寸にチェックが入っていないことです。チェックが無いと、切断間隔の 910 は用紙の上の 910 ミリとして扱われます。

縮尺 1/100 の図面では、用紙の 910 ミリが実際の 91 メートルになり、この幅では線が切れません。実寸にチェックを入れてから、右クリックし直してください。

切るのは右クリック、等しく分けるのは分割と覚えよう

線はコーナー処理などで右クリックして切り、等しく分けるときは分割を使います。この記事で解説したことは、次の6つです。

• 線切断の専用のボタンは無く、コーナー処理・伸縮・面取で線を右クリックして切る
• 実寸にチェックを入れて切断間隔を入力すると、その幅の切れ目ができる
• 分割では、分割数を入れて2本の線を左クリックすると、2本の線の間が等しく分かれる
• 始点と終点を右クリックしてから線を左クリックすると、1本の線を等分する点が打てる
• 等角度分割で2本の線の角度を、始点と円の右クリックで円周を分けられる
• 割付にチェックを入れると、決めた距離ごとに分けられ、余りは最後に残る

まずは2本の線の間を、分割数 4 で分けてみてください。
