間取り図と平面図の違い|不動産の間取り図

編集部 読了 約6分

  • 不動産の間取り図と、設計の平面図はどう違うの?
  • 間取り図の寸法は、正確なの?
  • 広告の「帖」や「LDK」には、決まりがあるの?

部屋を借りたり家を買ったりするときに見る「間取り図」と、建物を建てるための「平面図」は、どちらも建物を上から見た図です。

この記事では、不動産の間取り図と設計の平面図の違いと、広告の間取り図で広さを表すときの決まりを解説します。

間取り図は部屋の並びと広さを伝える図で、平面図は建物を建てるために寸法や戸・窓まで描く図です。間取り図の寸法と縮尺は、正確とは限りません。

広告の帖(畳1枚分の広さ)は、1帖を1.62㎡以上として数える業界の決まりがあり、DK・LDK の広さにも目安があります。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

間取り図は、部屋の並びと広さを伝える図

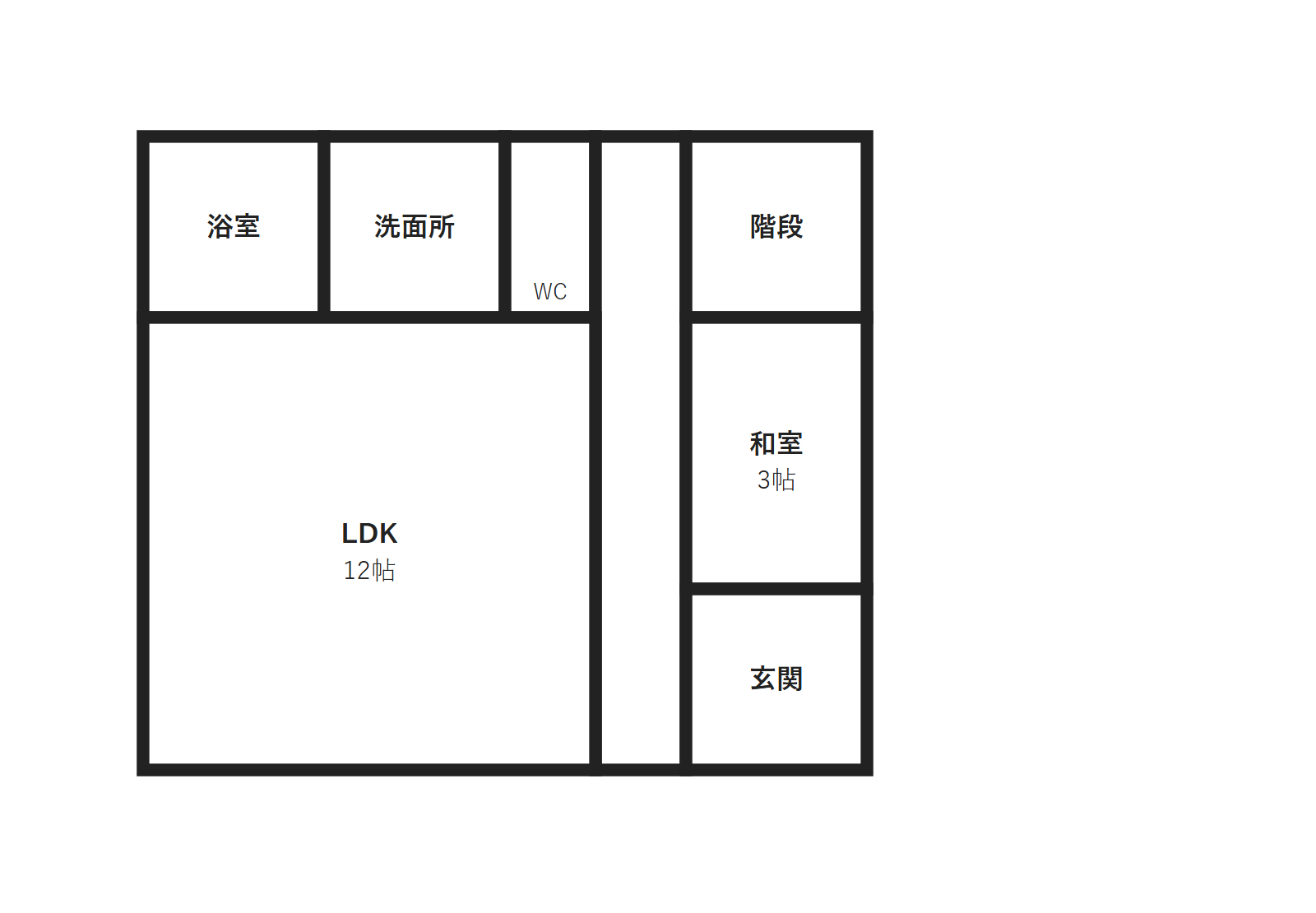

見本の住宅の1階を間取り図の描き方で描いた例。部屋の名前と、LDK 12帖・和室 3帖の広さ
見本の住宅(説明のために描いた木造2階建ての住宅の例)の1階を、部屋の名前と広さだけで描いた簡単な例。真ん中の縦の帯は廊下(ホール)、WC はトイレ。編集部が作成

上の図からは、どこにどんな部屋があるかと、LDK が12帖、和室が3帖であることが分かります。

不動産会社の解説記事によると、間取り図は、建物を階ごとに分けて真上から見た様子を図にしたものです。部屋の仕切り方、キッチン・リビング・玄関などの位置、設備の配置などが描かれます。

上の図では、説明のために設備や戸・窓を省いています。間取り図を作るのは、一般的には不動産会社や建築事務所です(同じ記事)。

平面図は、建物を建てるために寸法や戸・窓まで描く図

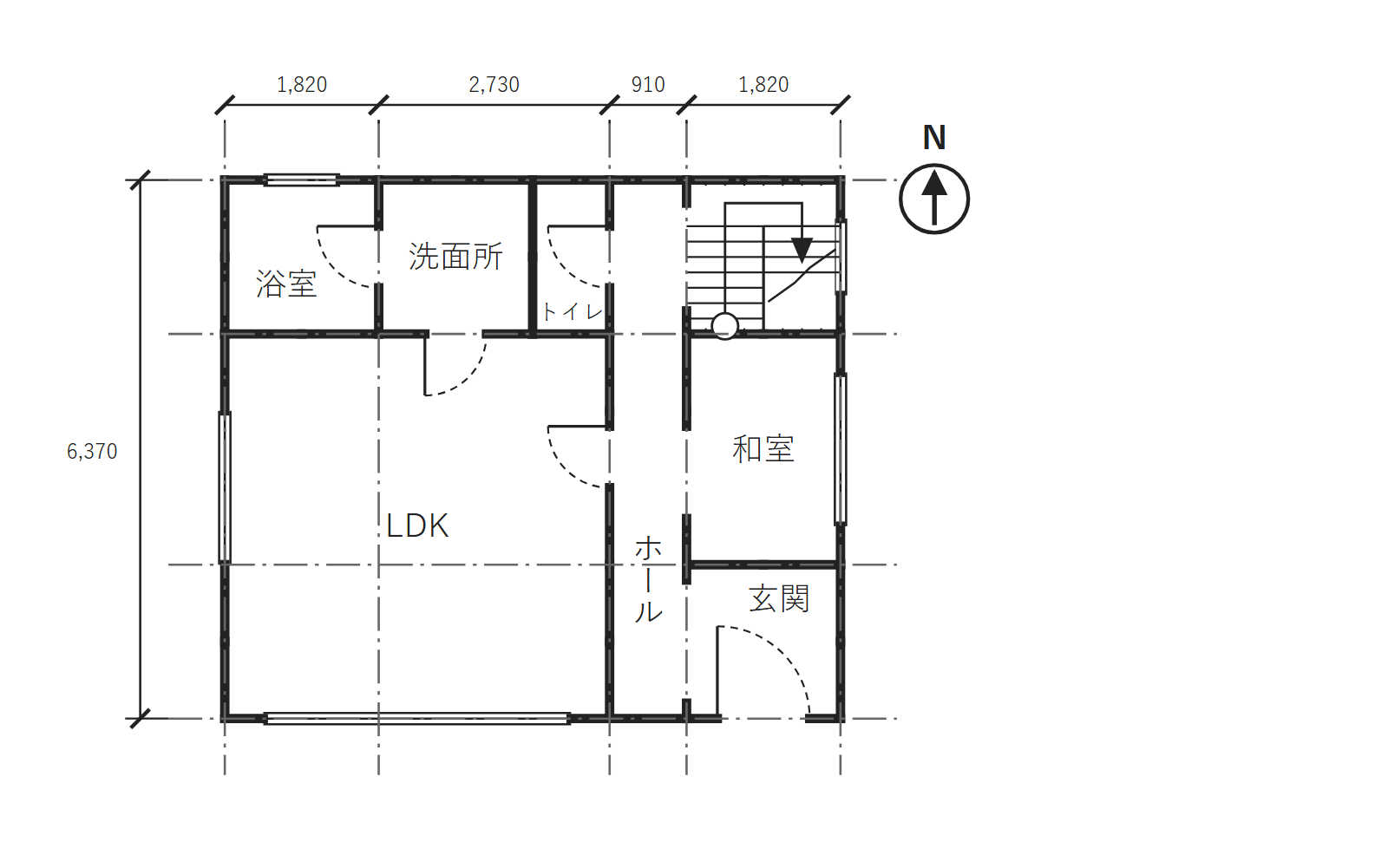

同じ見本の住宅の1階を平面図の描き方で描いた例。通り芯・寸法・戸の開く向き・方位まで描いている
同じ見本の住宅の1階を、平面図の描き方で描いた例。図の上が北。描き方は一例。編集部が作成

平面図(建物の各階を水平に切って、上から見た図)は、建物を建てるための設計の図面の1つです。上の図には、1枚目の間取り図に無い通り芯、寸法、戸の開く向き、方位が描かれています。

通り芯は、柱や壁の中心に引く、位置の基準の線(一点鎖線)です。部屋の中を横切ることもあります。

上の図の LDK の中の一点鎖線も通り芯で、仕切りではありません。

図面の寸法の単位は mm で、単位の mm は書かないのがふつうです。上の図の 1,820 は 1.82m です。

国の建物の工事で使う図面の決まり(国土交通省の建築工事設計図書作成基準の資料)は、平面図に書く事項を挙げています。通り芯とその間の寸法、柱・壁・建具(戸や窓)の位置と種類、室名、床の高さの差などです。

この決まりは国の建物のためのものですが、編集部は、ほかの建物の平面図に何が描かれるかを知る目安にもなると考えています。

間取り図は描き方が自由で、寸法と縮尺は正確とは限らない

間取り図と平面図の違いの表。目的、描き方の決まり、寸法と縮尺、描くもの
不動産会社の解説記事と、国土交通省 建築工事設計図書作成基準の資料をもとに編集部が作成

不動産会社の解説記事によると、間取り図には描き方の決まりがありません。どこまで細かく描くか、縮尺(図面を実物の何分の1で描くか)をどうするか、どんな線を使うかは、作る人が自由に決められます。

同じ記事によると、間取り図は正確な寸法を書くためのものでないことが多く、縮尺もそろっていません。

一方、平面図は正確な縮尺で描かれ、寸法も書かれます。

家具が入るかなど大きさを知りたいときは、平面図など、寸法の書かれた図面が必要です。ただし、通り芯の間の寸法は壁の中心どうしの長さです。

家具を置ける内側の幅(内法)は、壁の厚さの分だけ狭くなります。平面図の寸法の読み方は、平面図の寸法の読み方|外周の寸法の段・通り芯・室内の寸法で解説しています。

壁の中心どうしの寸法と内法の違いは、芯々寸法と内法寸法の違い|図面の寸法と部屋の実際の幅にまとめました。

広告の1帖は1.62㎡以上で、LDK は寝室1部屋なら8畳が目安

見本の住宅の LDK と和室の壁心面積を帖数で割ると、1帖あたり1.62㎡以上になる計算
見本の住宅の LDK と和室。寸法は通り芯の間の寸法(南北の寸法は、2つ目の節の平面図では全体の 6,370 だけを書いている)。計算は編集部

帖は、広告では「畳」とも書きます。間取り図の描き方は自由ですが、広告で広さを帖数で表すときには決まりがあります。

帖数の表し方を定めているのは、不動産の業界が定めた広告の表示の決まり(不動産の表示に関する公正競争規約)と、その施行規則です。

施行規則の第9条第16号は、住宅の部屋の広さを畳数で表すとき、畳1枚当たり1.62㎡以上の広さがあるという意味で用いると定めています。

畳1枚当たりの広さは、各部屋の壁心面積(壁の中心線で囲んだ面積)を畳数で割った数です。

見本の住宅の LDK は、壁心で約20.7㎡です。12帖なら1帖当たり約1.73㎡で1.62㎡以上ですが、13帖とすると約1.59㎡で足りません(計算は編集部)。

帖数も、前の節の寸法と同じく壁の中心から数えた広さです。家具を置ける広さは、帖数から想像する広さより少し狭くなります。

DK と LDK の意味を決めているのは、規約の第18条です。

呼び名意味
ダイニング・キッチン(DK)台所と食堂の機能が1室にある部屋
リビング・ダイニング・キッチン(LDK)居間と台所と食堂の機能が1室にある部屋

第18条によると、DK も LDK も、居室(寝室)の数に応じて、それぞれの用途に使うのに必要な広さ・形・機能がある部屋を指します。

規約と施行規則をまとめた規約集には、「DK・LDK の広さ(畳数)の目安となる指導基準」(平成23年11月11日)も載っています。広告で DK・LDK と表示するときの広さの目安(下限)は、次のとおりです。

居室(寝室)の数DKLDK
1部屋4.5畳8畳
2部屋以上6畳以上10畳以上

※規約集(令和7年8月26日施行の版)に載っている指導基準の値。2026年10月23日に確かめました

指導基準によれば、この値は広告の表示のあり方を決めたもので、建物をつくるときの DK・LDK の広さの基準ではありません。

同じ指導基準は、広告を出す側が、形や機能の分かる間取り図を示し、各部屋の畳数を書き添えるのが望ましいとしています。

平面図での帖の書き方は、平面図の室名と広さの表し方|帖・㎡で解説しています。

間取り図で並びを見て、寸法の分かる図面で大きさを確かめよう

この記事のまとめの表。間取り図、平面図、広告の帖数、広告の DK・LDK、家具の大きさ
この記事のまとめ。編集部が作成

間取り図は部屋の並びと広さを伝え、平面図は寸法や戸・窓まで描いて建物を建てるために使う図です。

物件の図を見るときに確かめることは、次の3つです。

  • 部屋の並びと帖数を、間取り図で見る
  • 部屋の大きさを、寸法の分かる図面で確かめる
  • DK・LDK の帖数を、広告の目安の表と比べる

物件を選ぶときは、まず間取り図で部屋の並びを見てください。寸法の分かる図面があるかは、物件を扱う不動産会社に聞いてみましょう。
