構造図の種類｜伏図・軸組図・部材リスト・詳細図

• 構造図にはどんな種類があるの？
• 伏図と軸組図は、何が違うの？
• 構造図の C1・G1 のような符号の見方を知りたい

構造図を開くと、文字だけのページのあとに、伏図・軸組図・リストの表など、平面図とは違う形の図が何枚も続きます。

しかし、それぞれが骨組みをどの向きから、何のために表した図かが分からないと、どの図から見ればよいかも決められないでしょう。

この記事では、構造図の最初に付く凡例と標準図、本体の4つの種類、図どうしを符号でつないで読む方法を解説します。読むと、構造図の1枚ずつが骨組みの何を表しているかが分かります。

構造図は、建物の骨組みだけを取り出して描いた図面です。

構造図とは

構造図は、建物の構造体だけを取り出して、組み方と部材の寸法を示す図面です。基礎・柱・梁・床・屋根の骨組みだけを表します。

意匠図が間取りや外観など建物のデザインを表すのに対し、構造図は骨組みの位置と大きさを表します。実施設計の図面の大きな分け方は、意匠図・構造図・設備図の3つです。

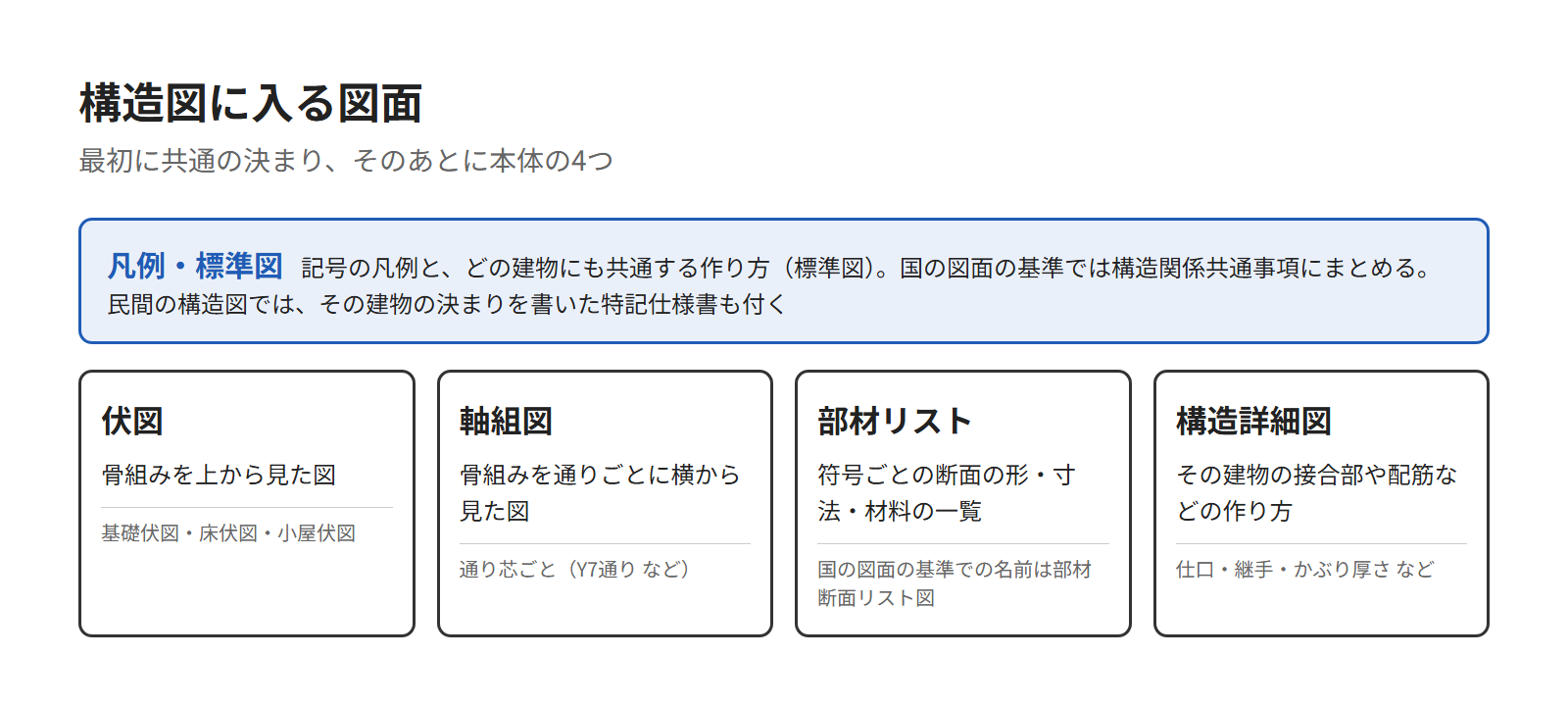

構造図の図面は、上の図のように、最初に付く凡例と標準の図と、骨組みを表す本体の図に分かれます。

Web で読める構造図の解説の記事でも、書き手8人が、本体を伏図・軸組図・部材リスト・詳細図の4つとしています。

構造図の最初に付く凡例と標準図

構造図の最初に付くのは、図で使う記号の凡例と、どの建物にも共通する作り方を描いた標準図です。

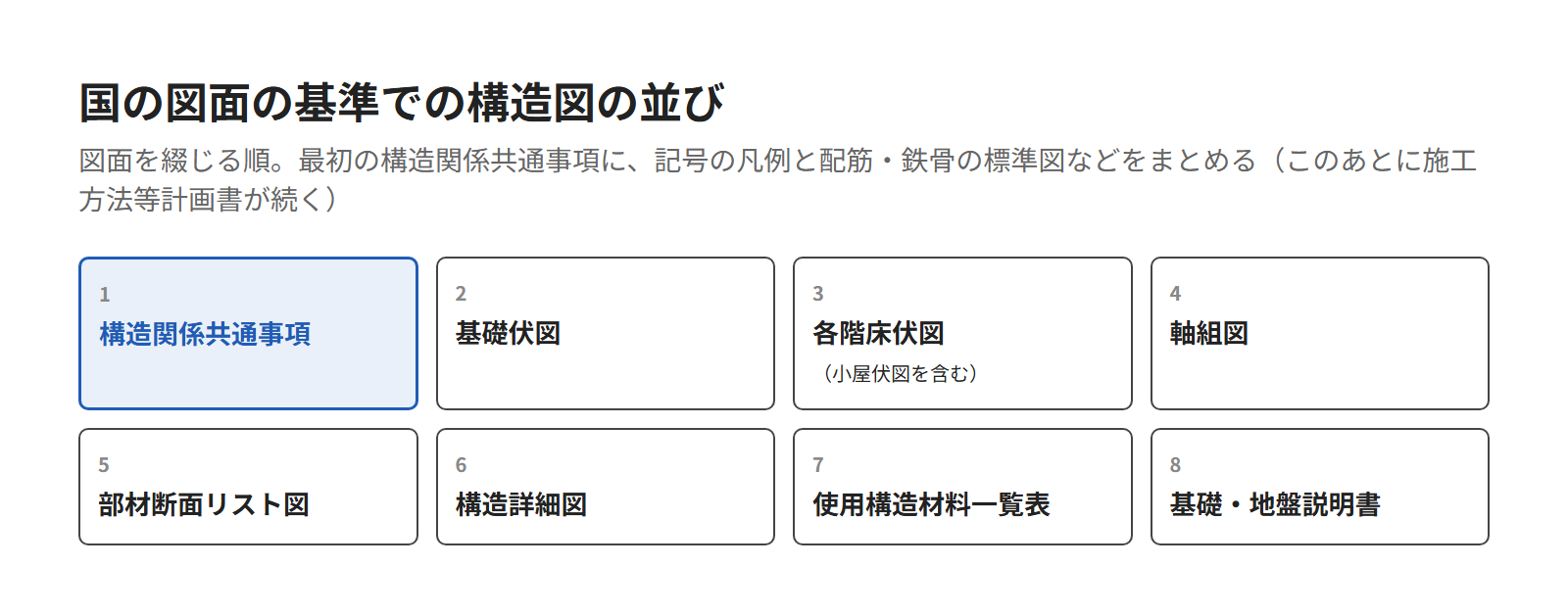

国が発注する建物の工事で使う、図面の書き方の基準（以下、国の工事の基準）は、凡例と配筋標準図・鉄骨標準図などを構造関係共通事項と呼び、上の図のように構造図の1枚目に綴じます。

伏図などに出てくる符号の意味を確かめる所も、この最初の凡例です。上の図の7と8は、材料の一覧と地盤の説明で、本体の図のあとに綴じます。

民間の建物の構造図を説明する解説の記事では、5人が、構造図には特記仕様書と標準図が付くと書いています。特記仕様書は、その建物の構造に限った材料や工法の決まりを書いた書類です。

コンクリートの強さや鉄筋の種類など、標準図には無い、その建物だけの決まりが特記仕様書に書かれます。

構造図の4つの種類

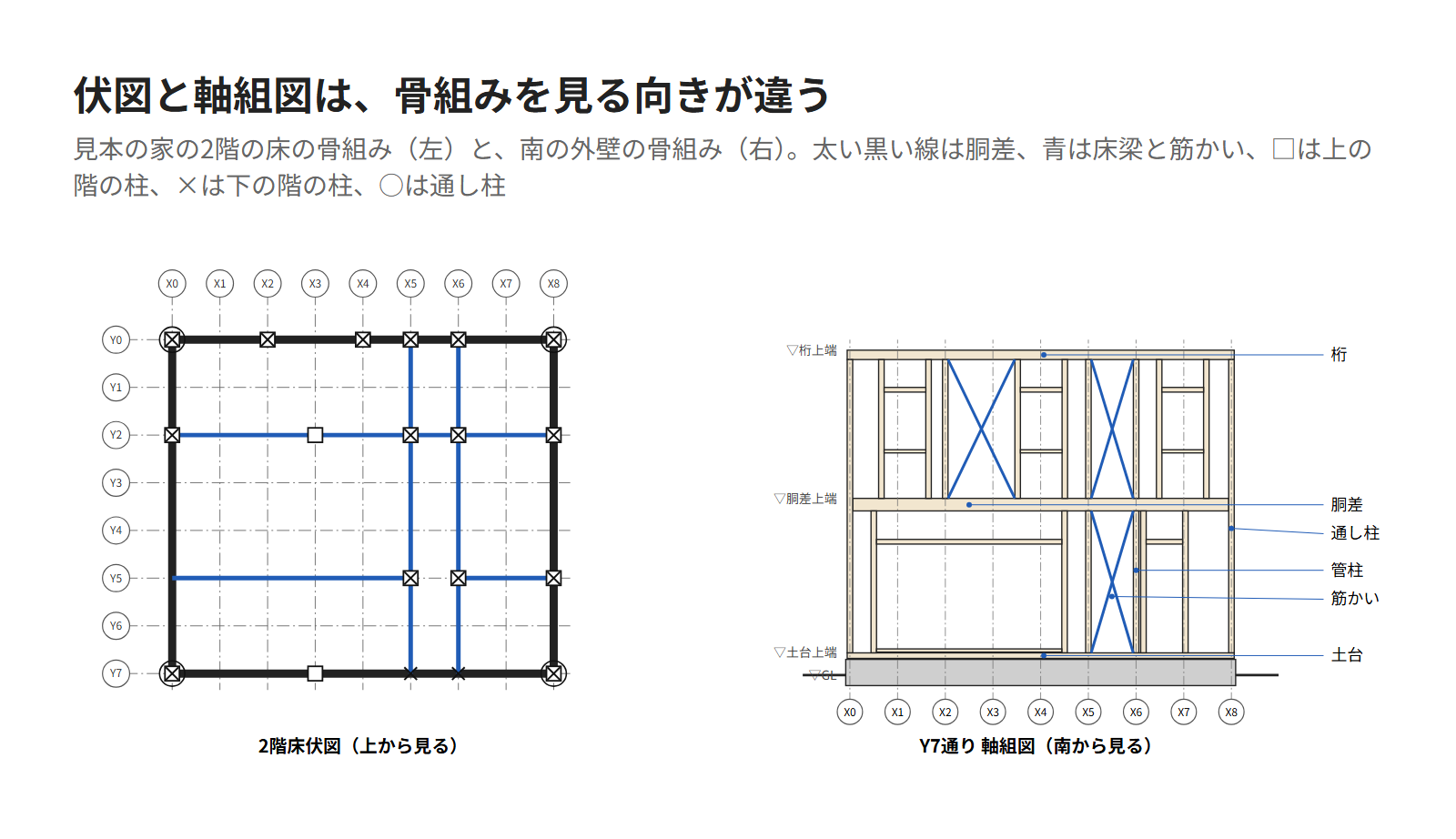

最初の数枚のあとに続く本体の図は、骨組みを見る向きと、表す中身で4つに分かれます。上の図の左が伏図、右が軸組図です。

• 伏図
• 軸組図
• 部材リスト
• 構造詳細図

伏図

伏図は、骨組みを上から見た形で、平面に表した図です。解説の記事を書いた5人がこの言い方をしていて、2人が構造図の中でいちばん重要な図と書いています。

基礎伏図・床伏図・小屋伏図のように、どの高さの骨組みかで分かれます。

上の図の左では、外周の太い黒い線が胴差（2階の床の高さで外周の柱をつなぐ横材）、青い線が床梁、□が上の階の柱、×が下の階の柱、丸が通し柱です。

国の工事の基準は、伏図を見る向きも決めています。基礎伏図と最下階の床伏図は上から見下ろした形（見下げ）で、それより上の階の床伏図は下から見上げた形（見上げ）で描く決まりです。

上の図の左は、1階平面図と照らしやすいよう、2階も見下げで描いています。

軸組図

軸組図は、柱・梁・筋かいなどの骨組みを、通りごとに横から見た図です。通り芯（柱や壁の位置の基準の線）ごとに描き、「Y7通り」のように通り芯の記号で呼ばれます。

上の図の右は、見本の家の南の外壁（Y7通り）の軸組図で、下に並ぶ X0〜X8 は、この外壁と交わる通り芯の記号です。

部材がどの高さにあるか（土台・胴差・桁の上端の高さ）を、通りごとに横から見て読むのが軸組図です。

国の工事の基準は、軸組図に、基準になる地盤面と床面の高さを書き、すべての軸組を描くとしています。図の ▽GL が、地盤面の高さを示しています。

部材リスト

部材リストは、伏図・軸組図の符号ごとに、柱・梁などの断面の形・寸法と材料を一覧にした図です。国の工事の基準での呼び名は、部材断面リスト図です。

鉄筋コンクリート造なら、柱の主筋（荷重を負担する鉄筋）と、主筋を取り囲んで巻く帯筋も、ここに書かれます。国の工事の基準は、基礎・柱・梁・床版（スラブ）・壁などのリストに分けて作るとしています。

構造詳細図

構造詳細図は、部材どうしのつなぎ目（接合部）や配筋など、その建物の骨組みの作り方を詳しく示す図です。どの建物にも共通する作り方は、最初の標準図にまとめます。

国の工事の基準は、構造耐力上主要な部材（基礎・柱・梁など、建物を支える主な部材）の断面の配筋・仕口・継手などの構造方法を表す図としています。

仕口は部材を直角かある角度で組んでつなぐ所、継手は部材を長さの方向につなぐ継ぎ目です。

鉄骨造の柱の脚を基礎に留める作り方や、鉄筋コンクリート造のかぶり厚さ（コンクリートの表面から中の鉄筋の表面までのいちばん短い寸法）も、この図に入ります。

符号で伏図から部材リストへたどる

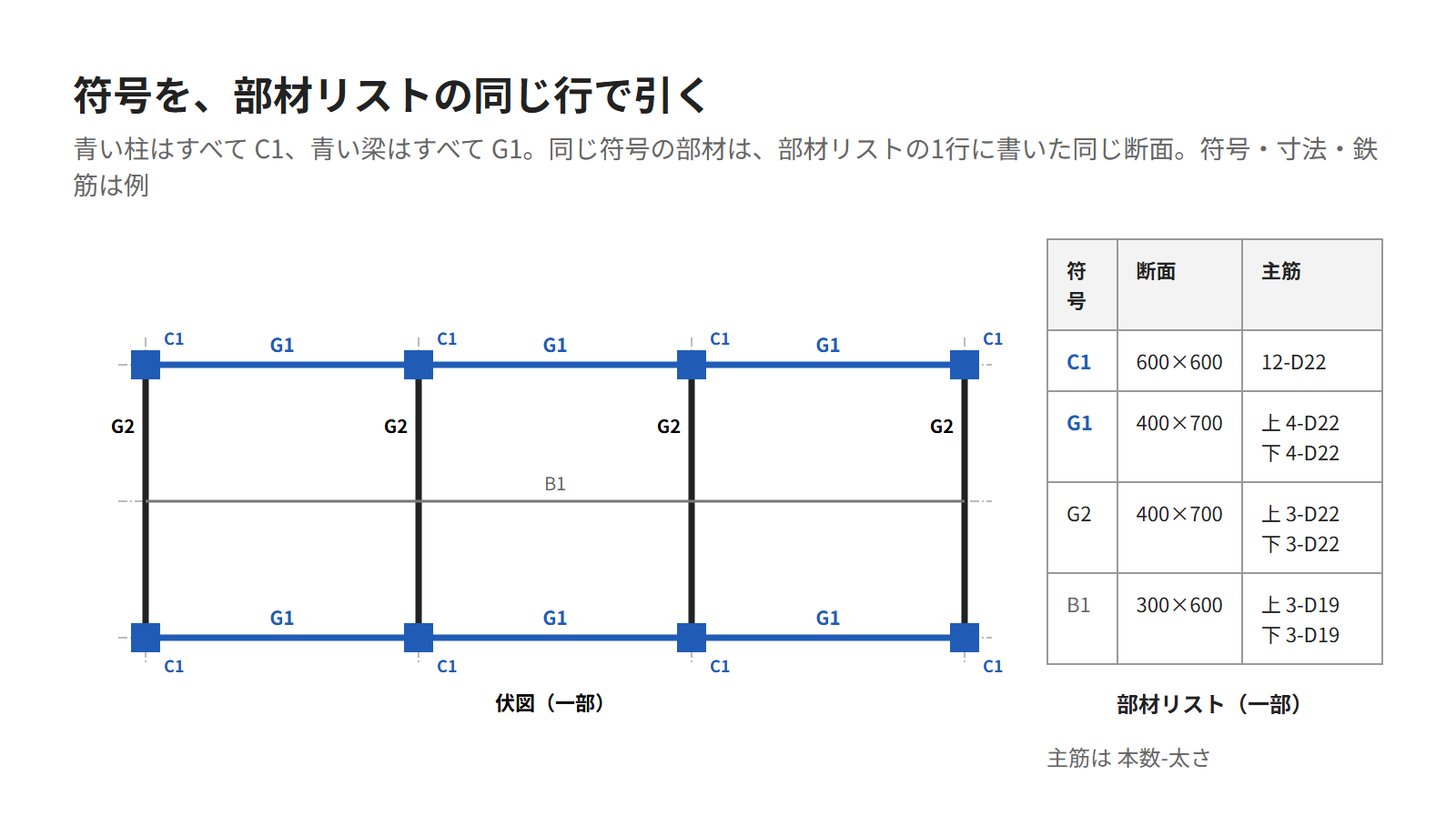

鉄筋コンクリート造や鉄骨造の伏図には、柱や梁の横に C1・G1 のような部材の種類と番号を表す符号が書かれます。符号を部材リストの同じ行で引けば、その部材の断面の寸法と材料が読める、というしくみです。

よく使われる符号には、次のようなものがあります。

符号の付け方は図面ごとに決めるので、実際の図面では、構造図の最初の凡例で確かめます。上の図の部材リストの「12-D22」は、鉄筋の本数と太さを「本数-太さ」の順に書いた形です。

伏図で「G1」と書かれた梁が3本あれば、3本とも同じ断面の梁です。伏図には符号だけを書き、断面は部材リストの1行にまとめています。

木造は伏図に寸法を書く形もある

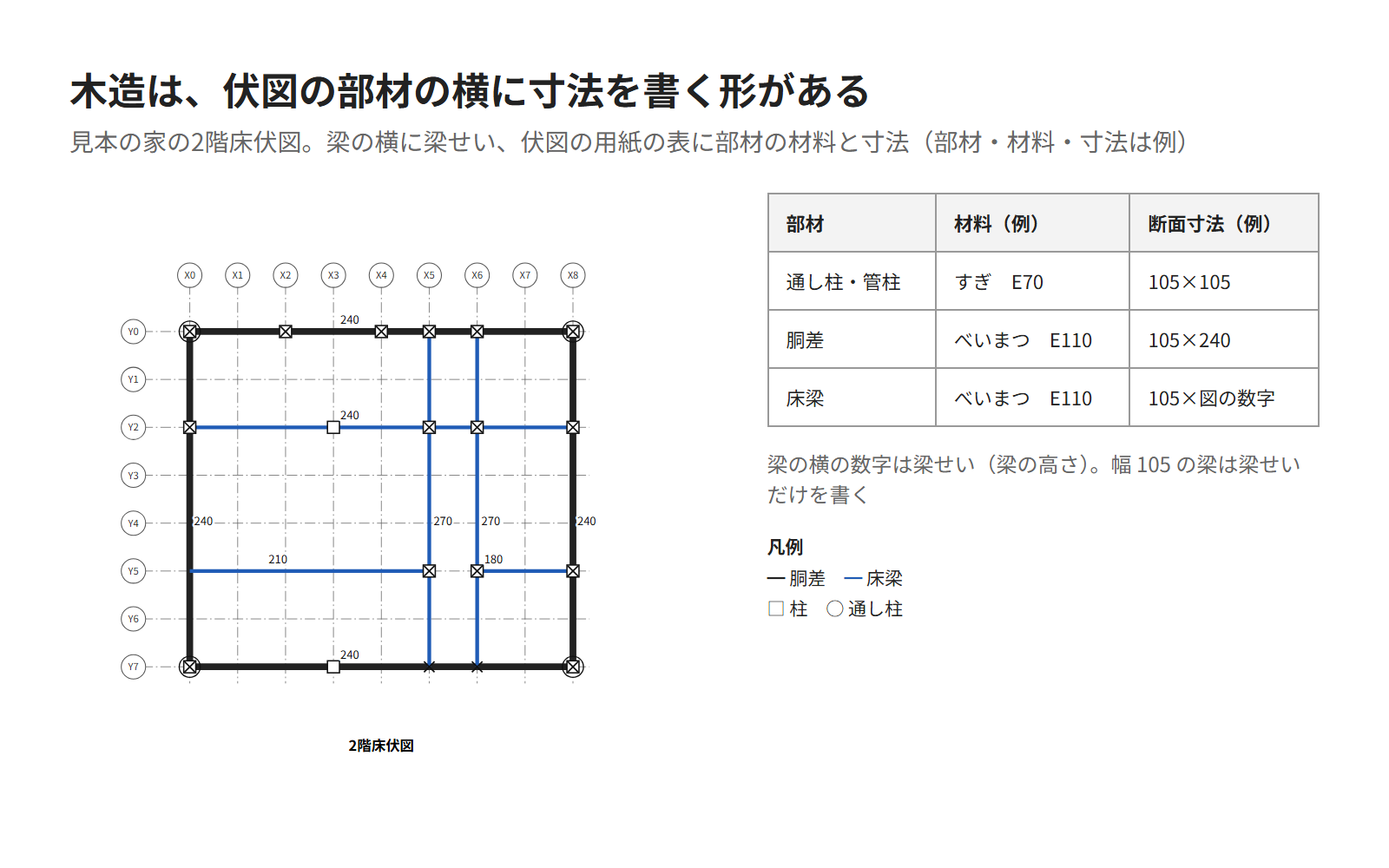

木造の住宅の構造図には、符号から部材リストを引く形のほかに、部材の横に寸法を書き、伏図の用紙の表に材料をまとめる形もあります。

公開されている木造住宅の伏図の作成例では、2階床伏図が梁の横に梁せい（梁成とも書く。梁の高さ）の数字を書いています。1階床伏図は、土台・大引・柱の材料と寸法を、図の右下の表にまとめています。

編集部が集めた木造の伏図でも、部材の寸法を部材の横に書く図面と、図の外の表と「特記なきは」の注記にまとめる図面がありました。

「特記なきは」は、図にほかに書いていなければこの寸法にする、という注記です。

凡例を確かめてから伏図とリストを行き来しよう

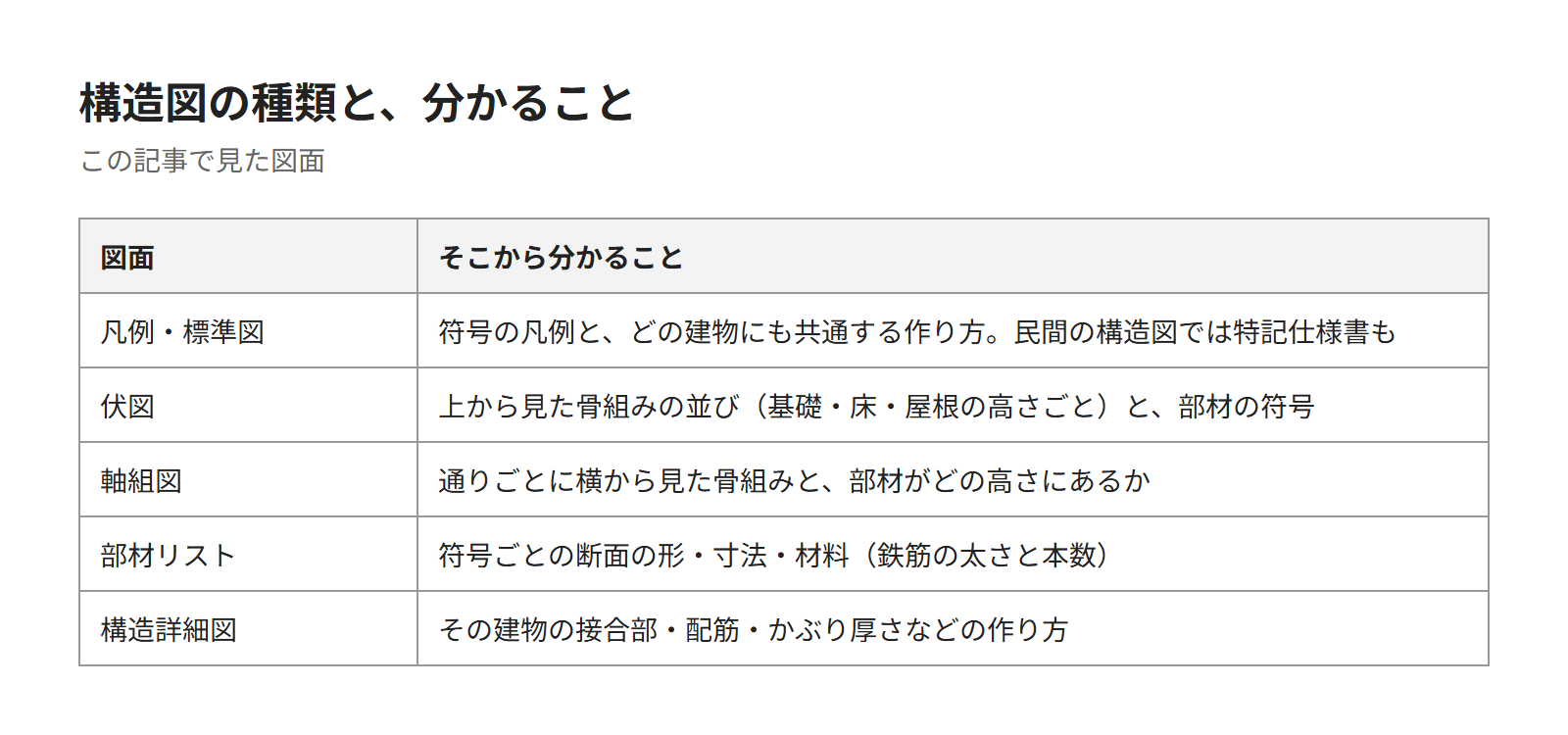

構造図は、構造体だけを取り出して骨組みの組み方と寸法を表す図面で、最初の凡例と標準図のあとに、次の4つの本体の図が続きます。

• 伏図：骨組みを上から見た形の図
• 軸組図：骨組みを通りごとに横から見た図
• 部材リスト：符号ごとの断面と材料の一覧
• 構造詳細図：接合部や配筋などの作り方

凡例と標準図、特記仕様書、材料の一覧は「構造関係共通事項と使用構造材料一覧表｜構造全体の決まりと使う材料」（準備中）の記事で解説します。

木造の伏図の読み方を解説するのは、「木造の基礎伏図の読み方｜基礎の配置・幅・人通口・アンカーボルト」（準備中）と「木造の床伏図の読み方｜土台・大引・梁・根太」（準備中）の記事です。

構造図を開いたら、最初の凡例で符号を確かめてから、伏図で骨組みの並びを見て、気になる部材を部材リストで引いてみてください。
