建築図面の寸法とは｜寸法線・寸法値・引出線
＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。
建築図面には、線の横に「1,820」「910」のような数字がたくさん書かれています。これが寸法で、建物の長さや位置を表しています。この記事では、寸法を表す線の見分け方と、寸法の数字の書き方、どの図面にどんな寸法が書かれるかを、国土交通省の図面の基準をもとに載せています。寸法について説明する記事への道順も載せています。
寸法は、寸法線と数字で長さを表す
寸法は、長さを数字で表したものです。図面では、測る範囲を示す線（寸法線）を引き、その線に添えて長さの数字（寸法値）を書きます。国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.5(2)は、寸法を寸法線に添えて横書きするとしています。

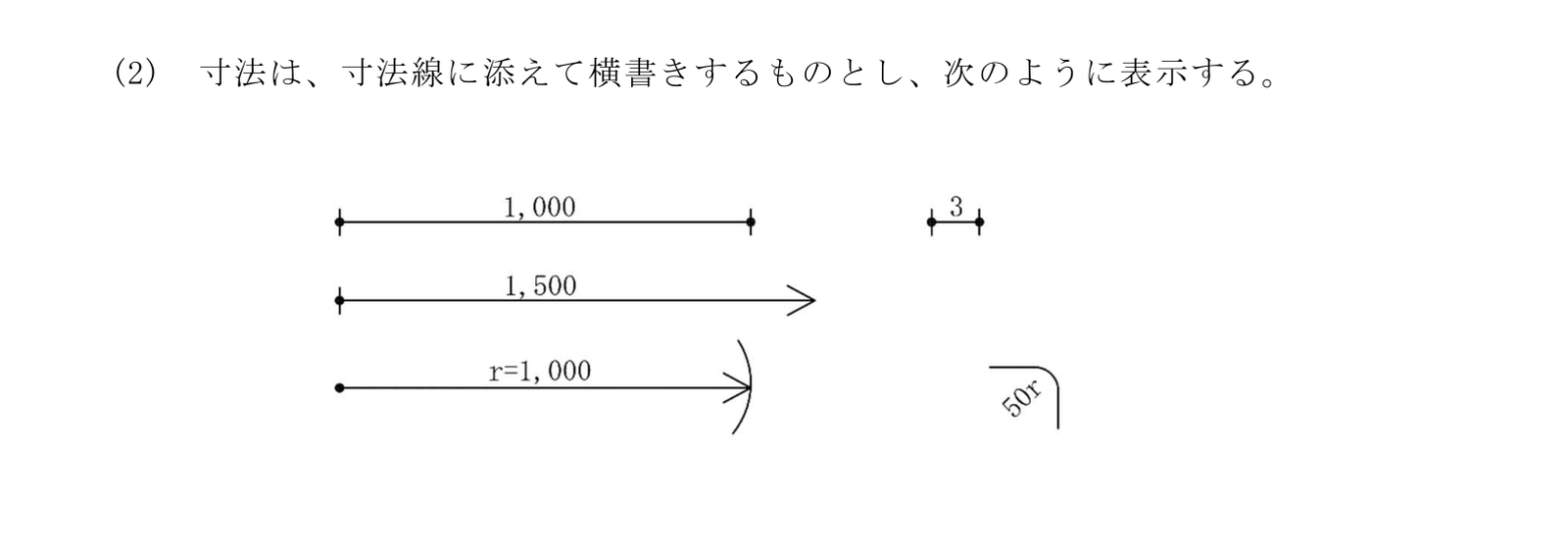

基準の図では、寸法線の両端に印を付けて、測る範囲の端を示しています。寸法の数字は、その範囲の長さです。
寸法線・寸法補助線・引出線
寸法に関わる線は、次の3つです。
- 寸法線：測る範囲を示す線。この線に添えて寸法の数字を書く
- 寸法補助線：測る位置（壁の中心や端など）から、寸法線まで引き出す線
- 引出線：図の中の場所から、説明の文字まで引き出す線
電気・空調・給排水などの設備の図面の基準（建築設備工事設計図書作成基準）の3.3(3)は、寸法線・寸法補助線・引出線を、細線（細い線）の実線（切れ目の無い線）で描くとしています。建築の図面の基準には、線の使い分けの表はありません。

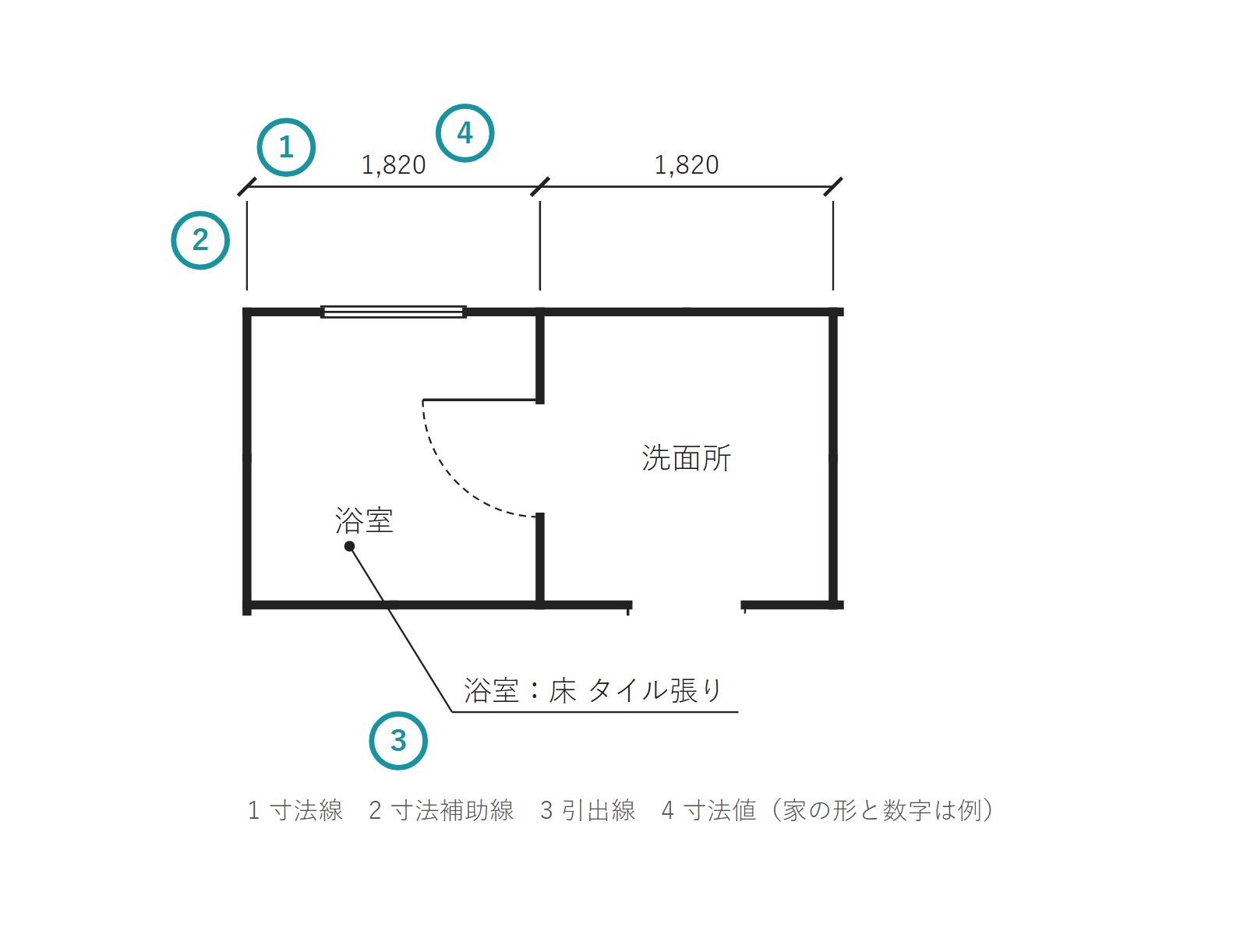

見本の家（説明のために編集部が描いた、木造2階建ての家の例）の平面図の一部に、3つの線を示すと次のようになります。
線の種類と太さは、「建築図面の線の種類の読み方｜実線・破線・一点鎖線・二点鎖線」の記事で解説しています。
寸法の数字の書き方
基準の3.5(1)は、寸法の単位をミリメートルとし、単位記号（mm）を書かないとしています。「1,820」は1,820ミリメートルです。ミリメートル以外の単位を使う場合は、「103.7m」のように単位記号を書きます。
基準の3.2(3)は、A1（図面に使う大きな用紙の大きさの1つ）に書く文字の大きさを、寸法や引出線の文字も含めて、高さ4.0ミリメートル以上としています。
単位の決まりは、「建築図面の単位｜mmで表し、単位を書かない決まり」の記事で解説しています。
どの図面に、どんな寸法が書かれるか
基準の資料（国土交通省が基準とあわせて出している資料）は、図面ごとに書く事項（記載事項）を表にしています。寸法に関わる主な行は、次のとおりです。
| 図面 | 記載事項の行（主なものを抜き書き） |
|---|---|
| 平面図（各階を水平に切って上から見た図） | 基準線：通り心及び相互間寸法／床の高低：基準床面との高低差 |
| 断面図（建物を縦に切った図） | 各部の寸法：各階基準床面・建物の高さ・天井高・軒高・階高など |
| 矩計図（外壁の部分を縦に切って詳しく描いた図） | 各階基準床面・手すり高・天井高・軒高・階高など |
通り心（通り芯とも書く）は、柱の中心に引く基準の線で、相互間寸法は、その線と線の間の寸法です。基準床面は、高さを測るときの基準にする床の面です。天井高・軒高・階高は、床や地面からの高さの寸法です。
平面図には、通り芯の間の寸法と床の高さの差、断面図と矩計図には、高さの寸法が書かれます。
この記事の範囲と、続けて読む記事
寸法について、次の6本の記事で説明しています。
長さの寸法（1〜4）
- 建築図面の寸法とは｜寸法線・寸法値・引出線：この記事
- 「芯々寸法と内法寸法の違い｜図面の寸法と部屋の実際の幅」（準備中）：柱や壁の中心から測る寸法と、壁の表面から測る寸法の違い
- 「910モジュール（尺モジュール）とは｜910mmを基準にする理由とメーターモジュール」（準備中）：住宅の図面に910の倍数が並ぶ理由
- 「通り芯の読み方｜柱列記号と通り芯の間の寸法」（準備中）：柱の中心に引く基準の線と、その記号と寸法
高さと勾配（5〜6）
- 「建築図面のレベル（高さ）の読み方｜GL・FL・階高・軒高」（準備中）：基準の高さからの差で表す高さの読み方
- 「建築図面の勾配の表し方｜分数・角度・屋根の4/10」（準備中）：屋根や床の傾きの表し方
続けて読むのは、2 の「芯々寸法と内法寸法の違い｜図面の寸法と部屋の実際の幅」の記事です（準備中）。
まとめ
寸法は、寸法線と数字で長さを表したものです。寸法線・寸法補助線・引出線の3つの線があり、寸法の数字はミリメートルで、単位記号を書きません。国の建物の図面では、平面図に通り芯の間の寸法と床の高さの差、断面図と矩計図に高さの寸法を書きます。
