建築図面の凡例の読み方｜図面ごとの記号の説明
＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。
建築図面には、凡例（はんれい）と呼ぶ欄があります。凡例には、その図面で使う記号や略号（アルファベットなどの短い記号）の意味が書かれています。この記事では、凡例が何を説明する欄か、どんな場合に凡例に書くか、凡例を書く図面を、国土交通省の図面の基準をもとに載せています。
凡例は、その図面の記号と略号の説明

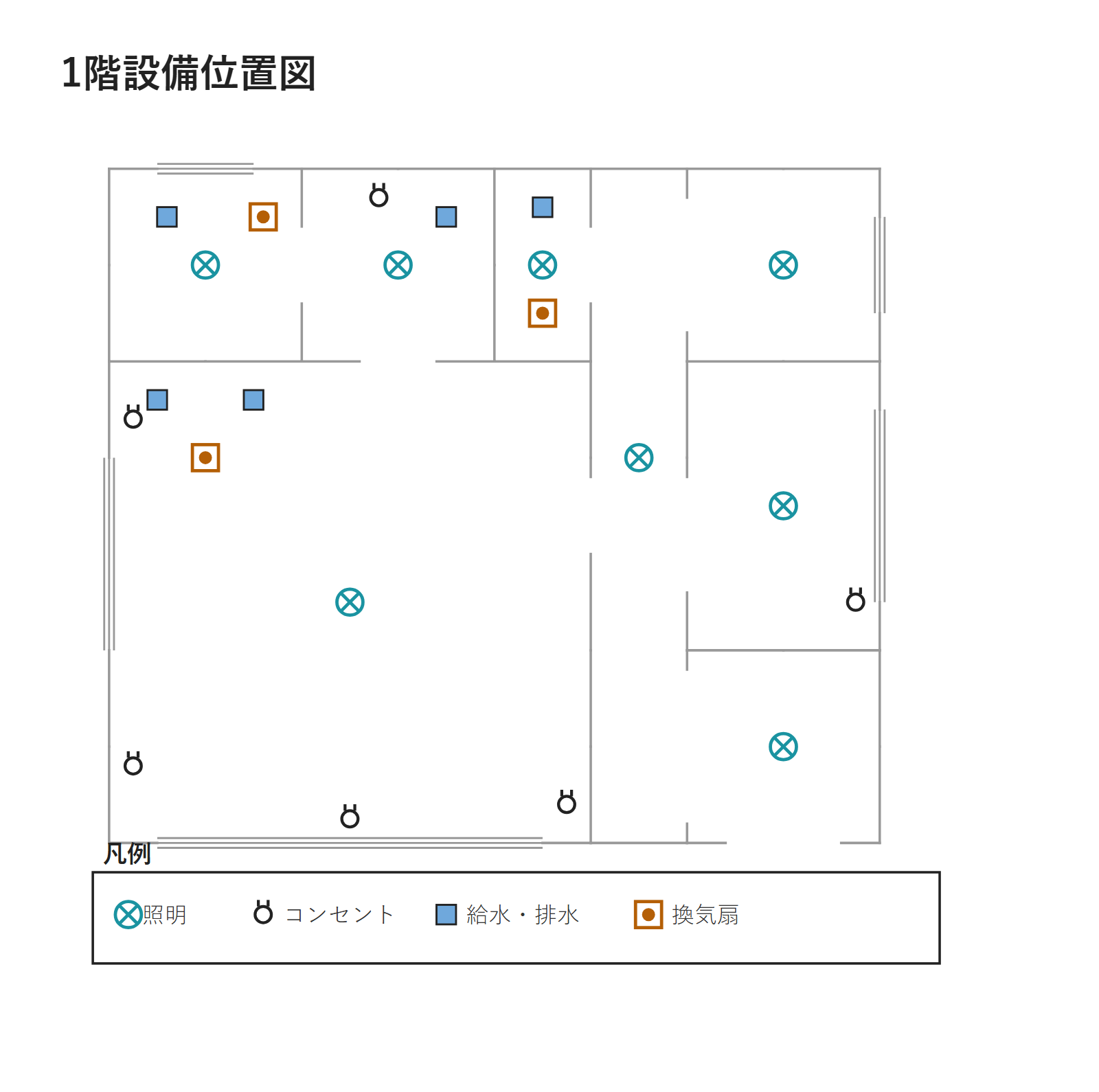

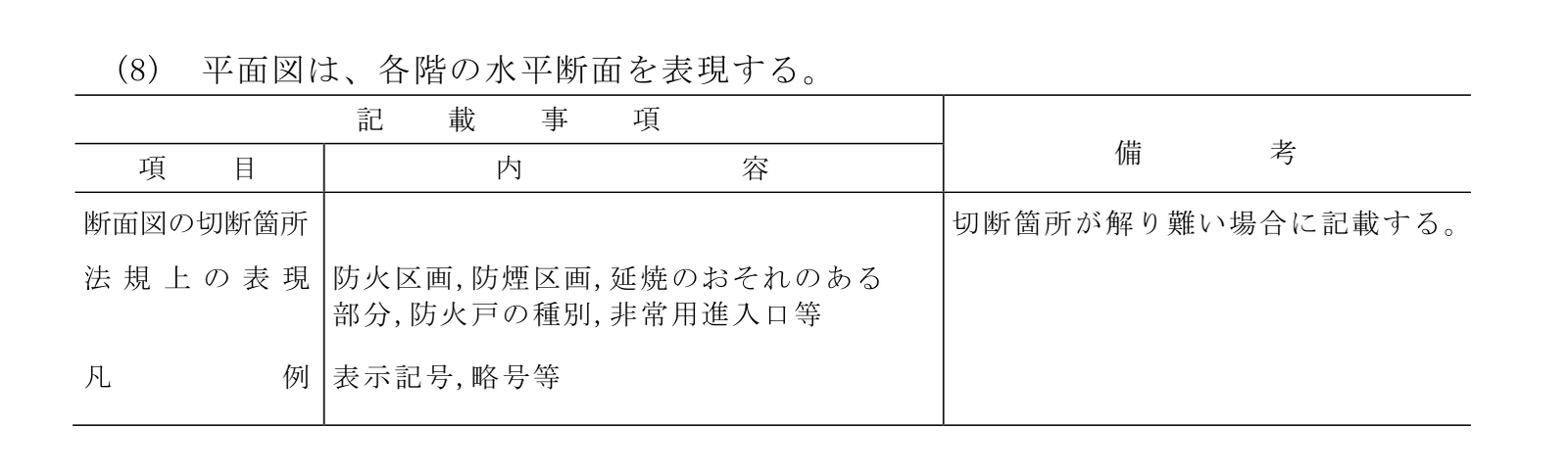

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の資料は、図面ごとに書く事項（記載事項）を表にしています。平面図などの表には「凡例」の行があり、その内容を「表示記号,略号等」としています。凡例は、その図面で使う表示記号（決まった意味を持つ記号）と略号を説明する欄です。
決まった記号に無いものは、図面ごとに決めて凡例に書く
国の建物の図面の記号は、基準の表（別表）で決まっています。平面図で使う平面表示記号は別表1、切断面の材料を表す材料構造表示記号は別表2 です。
基準の2.1(3) は、図面に使う表示記号を3.6 のとおりとし、表示記号が決まっていない場合は、適宜表示記号を決めて、凡例などにその旨を書くとしています。3.6 も、別表1・別表2 に無いものについては、尺度（縮尺）に応じて実際の形を描き、必要な説明を書くとしています（3.6(1)2)・3.6(2)2)）。
別表に無い記号は、その図面の凡例に書かれた説明で読みます。材料構造表示記号の読み方は、「材料構造表示記号の読み方｜ハッチングでの材料の見分け方」の記事で解説しています。
凡例を書く図面
基準の資料で、記載事項の表に「凡例」（構造関係共通事項では「記号等の凡例」）の行がある図面は、次のとおりです。
| 図面 | 凡例の行に書かれていること |
|---|---|
| 配置図（敷地の中の建物の位置の図） | 表示記号,略号等 |
| 仕上表（建物の外と内の仕上げの一覧） | 略号 |
| 平面図 | 表示記号,略号等 |
| 立面図 | 表示記号,略号等 |
| 天井伏図（天井を表した図） | 設備器具用切込み開口等表示記号,略号等 |
| 建具表（戸や窓の一覧） | 表示記号,略号等 |
| 構造関係共通事項（骨組みの図面に共通する決まり） | 表示記号,略号等（行の名前は「記号等の凡例」） |
| 基礎伏図（建物の下で重さを地面に伝える基礎の、配置の図） | 表示記号,略号等 |
| 各階床伏図（各階の柱・梁〈柱の間に架ける横の部材〉・床の配置の図） | 各階床伏図の見上げ・見下げ方向の凡例、表示記号,略号等 |
| 軸組図（柱や梁の組み方の図） | 表示記号,略号等 |
天井伏図の凡例には、照明などの設備の器具のために天井に開ける穴（切込み開口）の記号の説明が入ります。各階床伏図の凡例には、図が下から見上げた図か、上から見下ろした図かの説明も入ります。基準の資料は、各階床伏図を「最下階を見下げとし、それ以外は見上げとする」としています。
設備の図面の凡例
電気・空調・給排水などの設備の図面は、国土交通省の別の基準「建築設備工事設計図書作成基準」で描きます。この基準の2.1(3) は、図面に使う図示記号（設備の記号）を、公共建築設備工事標準図（国の建物の設備工事で使う記号などを決めた図の集まり）のとおりとし、標準図に記号が決まっていない場合は、適宜記号を決めて凡例などにその旨を書くとしています。
設備の図面の記号は、「建築図面の電気設備図とは｜電気の設備と図面」などの記事で解説します（準備中）。
まとめ
凡例は、その図面で使う表示記号と略号の意味を説明した欄です。国の建物の図面では、基準の表に無い記号を使う場合、図面ごとに記号を決めて凡例などに書きます。配置図・平面図・立面図・天井伏図・建具表・基礎伏図・各階床伏図・軸組図などの記載事項に凡例の行があり、設備の図面も、標準図に無い記号は凡例に書きます。
