建築図面の線の種類の読み方｜実線・破線・一点鎖線・二点鎖線

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。

建築図面には、切れ目の無い線だけでなく、細かく切れた線や、点を挟んだ線が混ざっています。線の種類は5つあり、国の建物の図面の基準は、そのうちいくつかの線の使い方を決めています。この記事では、線の種類の名前と見た目と、使い方が決まっている線を、国土交通省の図面の基準をもとに載せています。

建築図面の線は5種類

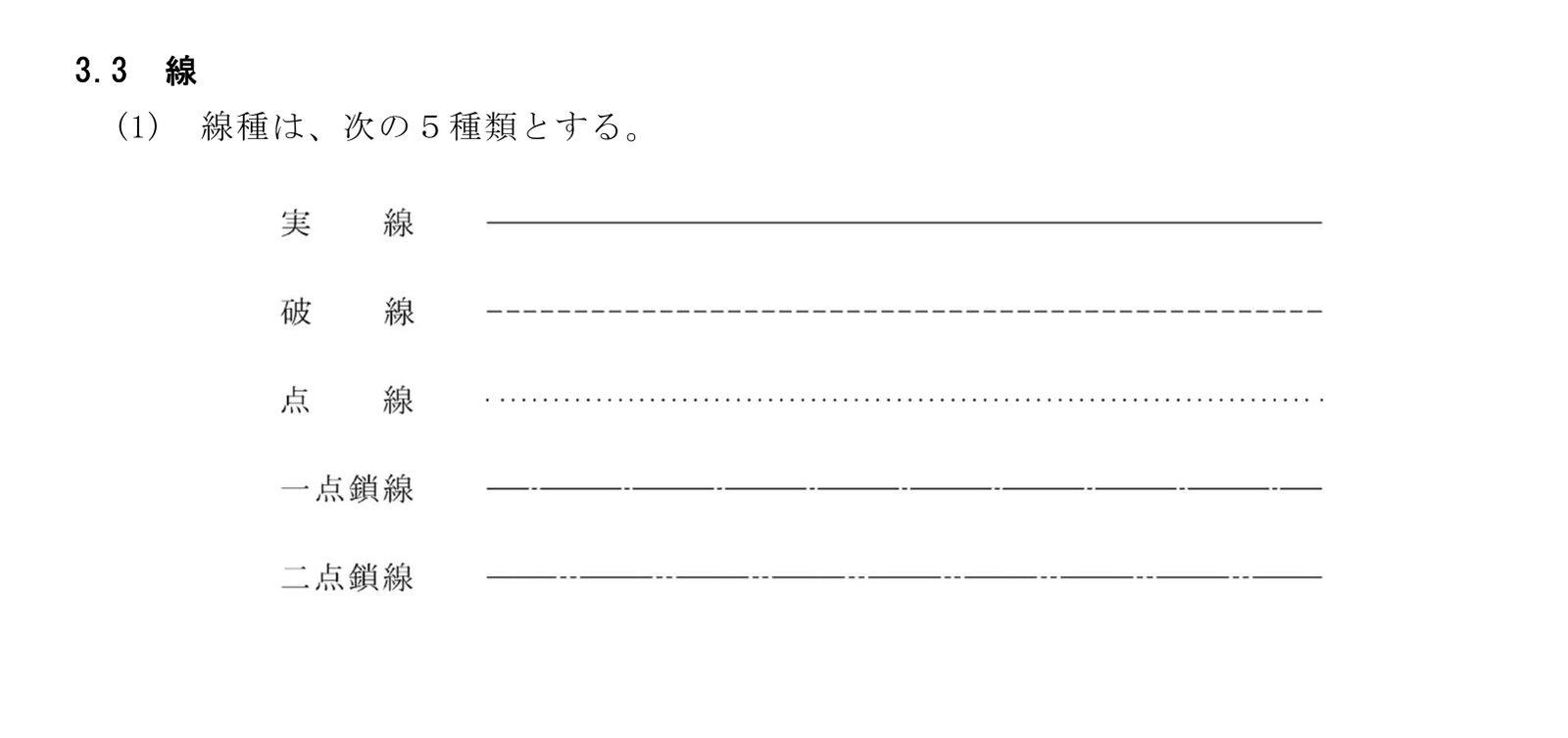

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.3(1)は、線の種類（線種）を次の5種類としています。

• 実線：切れ目の無い線
• 破線：短い線を少しずつ間をあけて並べた線
• 点線：点を並べた線
• 一点鎖線：長い線と点を交互に並べた線
• 二点鎖線：長い線と2つの点を交互に並べた線

「線の見た目」の説明は、基準の図の形を編集部が言葉にしたものです。

建築の基準で使い方が決まっている線

建築工事設計図書作成基準は、線の種類を5つ決めていますが、どの線をどこに使うかの表は持っていません。使い方が書かれているのは、次の線です。

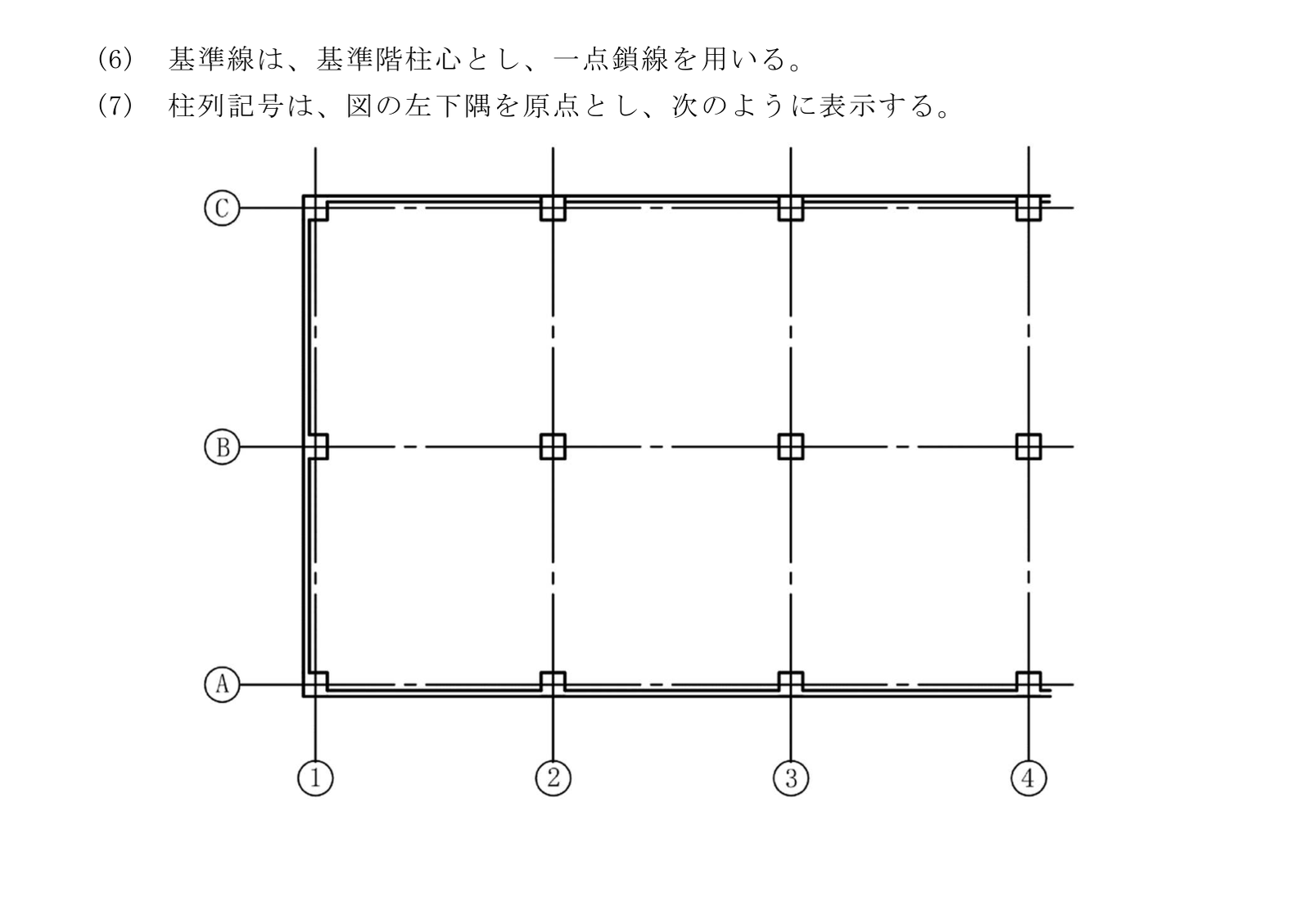

• 基準線：基準にする階（基準階）の柱の中心（柱心）の位置に引く線で、一点鎖線を用いる（3.5(6)）。図の左下の角から番号を振り始めて、柱の列に①②③やⒶⒷⒸの記号（柱列記号）を付ける（3.5(7)）
• 切断線：断面図が建物のどこを切った図かを示す線。基準の3.5(3)の図は、切る位置に線を引き、両端に同じ記号（A）を付けている
• 点線：平面図に描く家具や設備などのうち、その工事の対象でないものは、点線などで示す（基準の資料 (8) 平面図の記載事項の備考）

基準の4.1(7)は、CAD（コンピューターで図面を作る道具）で図面の要素を分けて重ねる層（レイヤ）の名前に、「見上げ線」「見え掛り線」を挙げています。見上げ線は上を見上げたときに見える形の線、見え掛り線は切った面の奥に見える形の線のことです。ただし、これらをどの線種で描くかは、基準に書かれていません。

切断線の読み方は「建築図面の切断線の読み方｜どこを切った断面か」の記事で解説しています。柱列記号と、基準線の呼び名の1つである通り芯の読み方は「通り芯の読み方｜X1/X2・Y1/Y2の符号」の記事で解説します（準備中）。

設備の図面の決まり：線の種類ごとの使い方

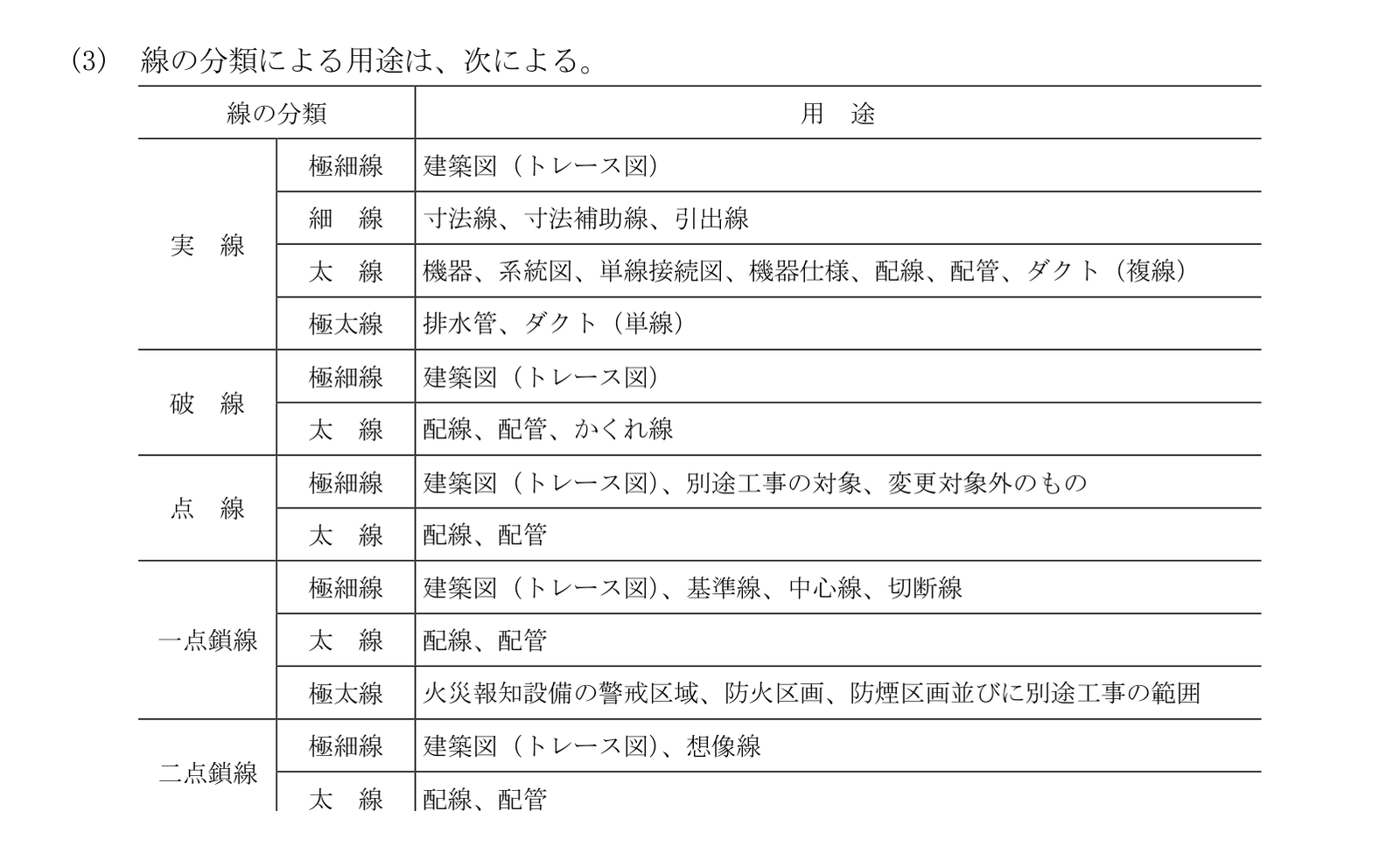

電気・空調・給排水などの設備の図面は、国土交通省の別の基準「建築設備工事設計図書作成基準」で描きます。この基準の3.3は、線の種類を建築と同じ5種類とし、線の種類と太さごとに使い方を表にしています。

設備の基準は、線の太さを極細線・細線・太線・極太線の4種類としています。表から、線の種類ごとの主な使い方を抜き出すと次のとおりです。括弧の中は線の太さです。

寸法線は長さの範囲を示す線、寸法補助線は測る位置から寸法線まで引き出す線、引出線は図の中の場所から文字へ引き出す線です。

どの線の種類でも、極細線は「建築図（トレース図）」に使うとしています。トレース図は、設備の図面の下に薄く写した、建物の図面のことです。

この表は、設備の図面の決まりです。建築の図面の基準には、同じような表はありません。

線の種類を、見本の図で見分ける

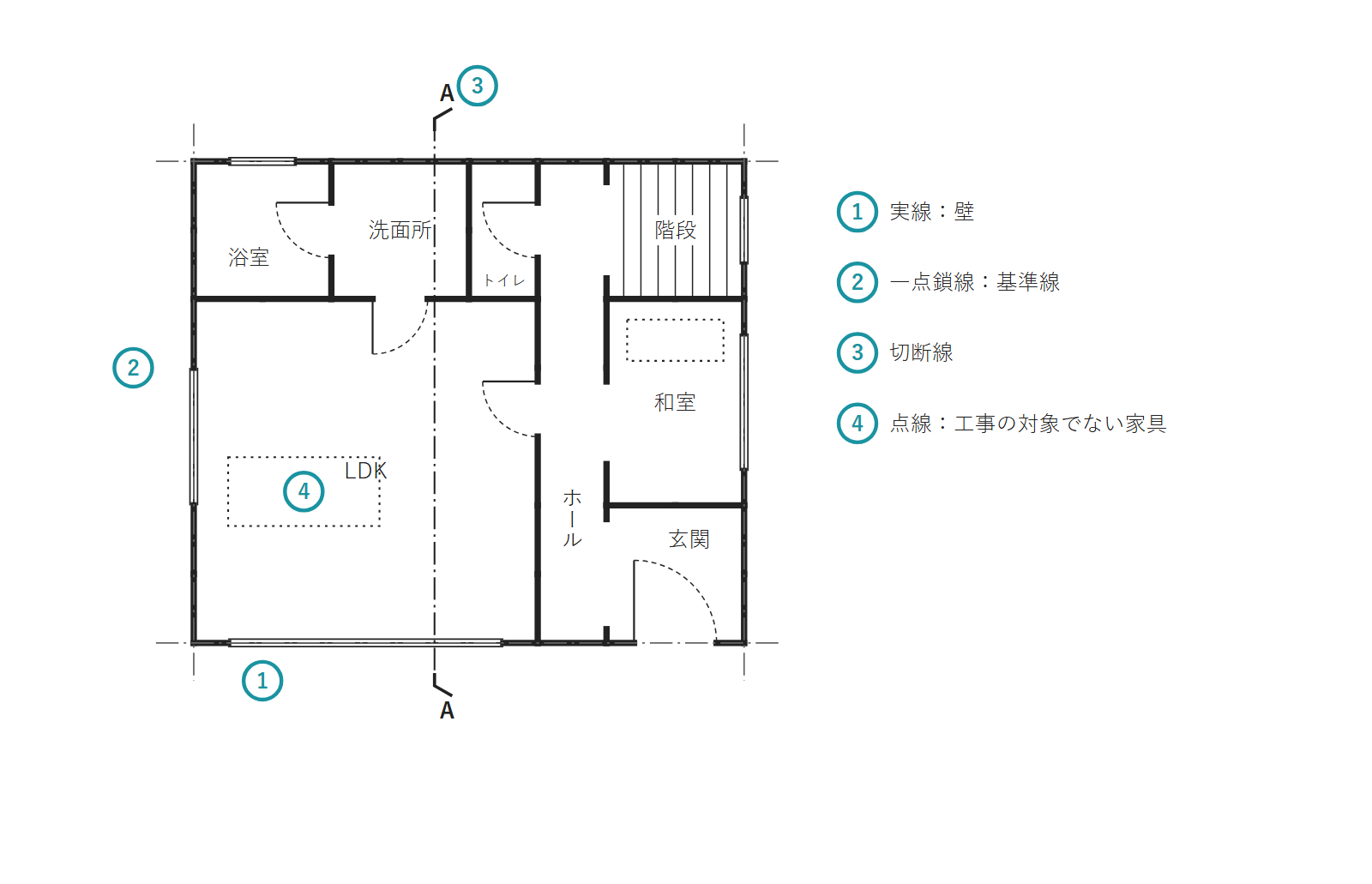

見本の家の平面図に、それぞれの線が出てくる場所を示すと、次のようになります。

まとめ

国の建物の図面の線の種類は、実線・破線・点線・一点鎖線・二点鎖線の5種類です。建築の基準では、基準線を一点鎖線で描くこと、切断線の表し方、工事の対象でないものを点線などで示すことが決まっています。線の種類ごとの使い方の表は、設備の図面の基準にあり、破線はかくれ線、一点鎖線は基準線・中心線・切断線、二点鎖線は想像線に使うとしています。線の太さの読み方は、「建築図面の線の太さの読み方｜極太線・太線・細線」の記事で解説しています。
