建築図面の共通ルールとは｜どの図面にも出てくる約束事

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）と「建築設備工事設計図書作成基準（令和6年改定）」によります。どれも国の建物の工事（官庁営繕）のための図面の決まりです。民間の図面では、書き方が違うことがあります。

建築図面には、平面図（各階を上から見た図）・立面図（外側を横から見た図）・断面図（縦に切った図）など、たくさんの種類があります。図面の種類が変わっても、用紙の使い方、縮尺、線、記号などには、共通の約束事があります。この記事では、国の建物の図面の基準をもとに、どの図面にも出てくる約束事を一覧で載せています。それぞれの約束事を詳しく説明する記事への道順も載せています。

国の建物の図面は、書式と表示をそろえる基準で描かれる

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の1.1 は、図面と特記仕様書（その工事だけの決まりを書いた書類）を作るときの基本的な事項を定め、書式と表示を統一することで、業務を効率よく進めることを目的としています。1.2 は、国の建物の工事（営繕工事）の図面に使うとしています。

この基準の第3章「基本製図」は、どの図面にも共通する約束事を決めています。電気・空調・給排水などの設備の図面にも、別の基準（建築設備工事設計図書作成基準）に、同じような約束事があります。

同じ建物を、何枚かの図に分けて描く

建物は立体なので、平らな紙に表すために、見る向きや切る位置を変えた何枚かの図に分けて描きます。各階を水平に切って上から見た平面図、外側を横から見た立面図、縦に切って横から見た断面図です。

基準の3.1(5) は、平面図・配置図（敷地の中の建物の位置の図）・案内図（敷地の場所の図）などは図の上を北とし、立面図・断面図などは建物の上下を図面の上下に合わせる、としています。

表題欄・縮尺・単位

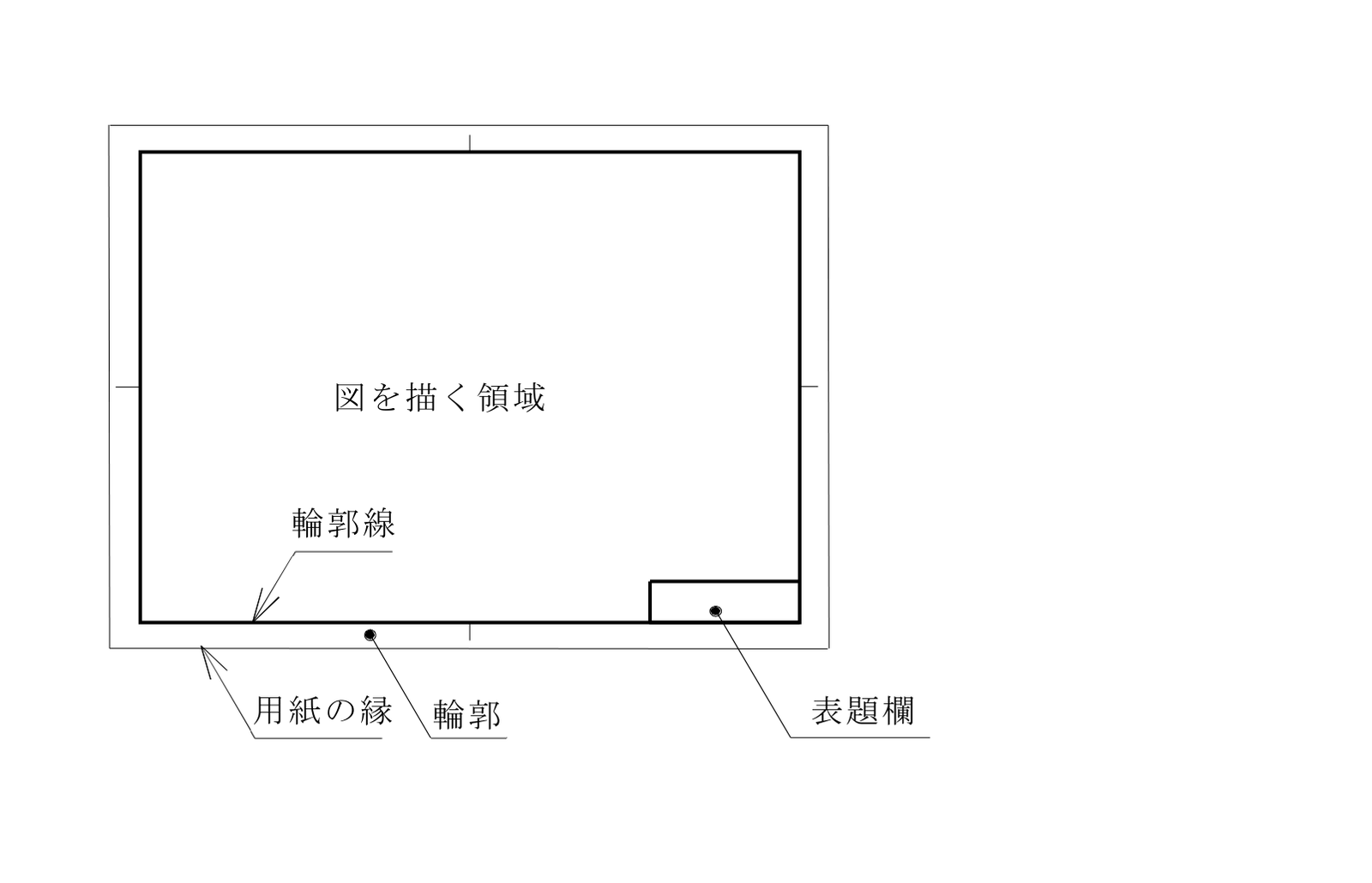

• 表題欄：用紙の右下の欄に、工事名称・図面名称・尺度・担当部局名・図面番号を書く（3.1(3)(4)）
• 縮尺：実物を何分の1で描いたかを表す。基準は、縮尺と原寸（実物と同じ大きさ）を合わせて尺度と呼び、1/1〜1/600 の13種類とし、図面の種類ごとに尺度を決めている（3.4・4.2）
• 単位：寸法の単位はミリメートルで、単位記号（mm）は書かない。ミリメートル以外は単位記号を書く（3.5(1)）

線の種類と太さ

• 線の種類：実線・破線・点線・一点鎖線・二点鎖線の5種類（3.3(1)）。柱の中心に引く、位置の基準にする線（基準線）は一点鎖線で描く（3.5(6)）
• 線の太さ：極太線・太線・細線の3種類で、3つの太さの寸法の組を2通りから選ぶ（3.3(2)）
• 建築の基準には、どの線をどこに使うかの表は無い。設備の図面の基準（3.3(3)）には、線の種類と太さごとの使い方の表がある

方位・切断線・材料の記号・略語・凡例

• 方位：方位記号は、N を付けた矢印で、矢印の向きが北（別表1）
• 切断線：断面図が建物のどこを切った図かを示す線。切る位置が分かりにくい場合は、平面図に描く（3.5(3)・資料2 の(8)）
• 材料構造表示記号：切断面などの材料を表す記号。図面の尺度で表し方が変わる（3.6(2)・別表2）
• 略語：GL（高さを測る基準にする地面）・FL（高さを測る基準にする床）などの略号は、基準の資料の資料1 に決まっている
• 凡例：その図面で使う記号と略号の説明の欄。基準に無い記号は、図面ごとに決めて凡例に書く（2.1(3)）

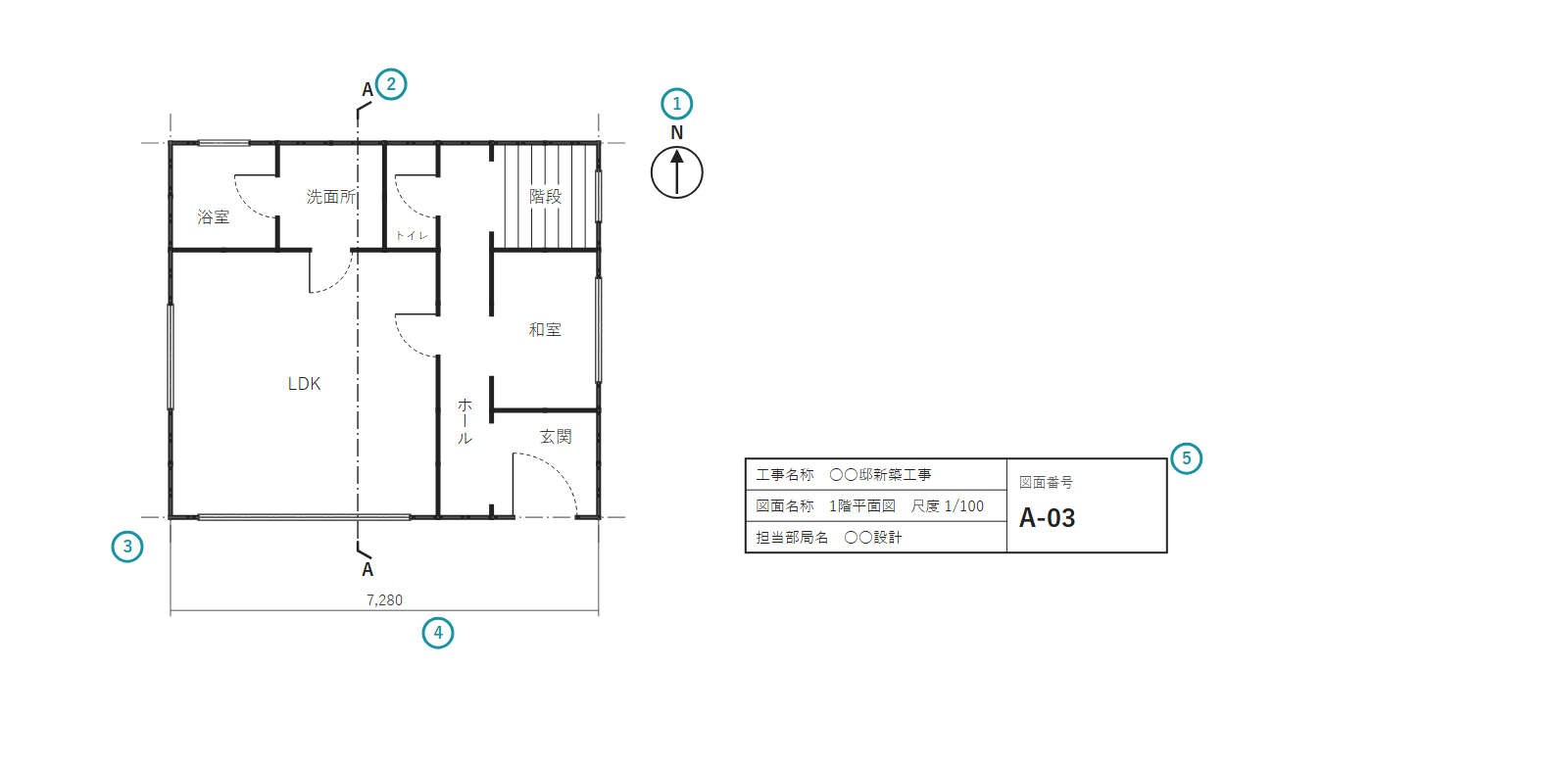

見本の家の平面図に、いくつかの約束事を示すと、次のようになります。

この記事の範囲と、続けて読む記事

この記事から続けて、どの図面にも出てくる約束事を、次の13本の記事で説明しています。

図面の見方の基本（1〜3）

1. 建築図面の共通ルールとは｜どの図面にも出てくる約束事：この記事
2. 「建築図面の投影法｜複数の図面で1棟を表す理由」：立体を平らな紙に表す決まりと、平面図・立面図・断面図がそれぞれ何を表すか
3. 「透視図（パース）とは｜平面図・立面図との違い」：立体的な見た目を描いた透視図と、縮尺で描いて寸法を測れる平面図・立面図の違い

図面の枠と縮尺（4〜6）

4. 「建築図面の表題欄の読み方｜図面名・縮尺・図面番号の場所」：用紙の右下の表題欄に書く、工事名称・図面名称・尺度・図面番号
5. 「建築図面の縮尺｜1/100・1/50など、図面ごとに違う理由」：13種類の尺度と、図面の種類ごとの尺度、尺度で変わる記号
6. 「建築図面の単位｜mmで表し、単位を書かない決まり」：寸法をミリメートルで表し、単位記号を書かない決まり

線（7〜8）

7. 「建築図面の線の種類の読み方｜実線・破線・一点鎖線・二点鎖線」：5種類の線と、基準線や切断線など使い方が決まっている線
8. 「建築図面の線の太さの読み方｜極太線・太線・細線」：3種類の太さと組合せ、設備の図面の太さごとの使い方

どの図面にも出る記号（9〜13）

9. 「建築図面の方位の読み方｜方位記号と北の向き」：図の上を北にする決まりと、方位記号の読み方
10. 「建築図面の切断線の読み方｜どこを切った断面か」：切断線の表し方と、断面図の名前との対応
11. 「材料構造表示記号の読み方｜ハッチングでの材料の見分け方」：切断面の材料の記号と、尺度による表し方の違い
12. 「建築図面の略語の読み方｜FL・CH・GL・SL」：高さ・階・大きさ・場所を表す略語の意味
13. 「建築図面の凡例の読み方｜図面ごとの記号の説明」：凡例に書くことと、凡例を書く図面

続けて読むのは、2 の「建築図面の投影法｜複数の図面で1棟を表す理由」の記事です。建築図面の記事全体を読む順番は、「建築図面を読む順番｜共通ルールから施工図まで」の記事で解説しています。

まとめ

国の建物の図面は、書式と表示をそろえるための基準（建築工事設計図書作成基準）で描かれます。どの図面にも共通する約束事は、何枚かの図に分けて描く見方、表題欄・縮尺・単位、線の種類と太さ、方位・切断線・材料の記号・略語・凡例です。
