配置図とは|建築図面の見方・記号・書き方と平面図・案内図との違い

編集部 読了 約10分

  • 配置図とは、何を表す図面なの?
  • 配置図には、何が書かれているの?
  • 配置図と平面図・案内図は、どう違うの?

配置図は、敷地の中で建物がどこに建つかを表した図面です。建物を建てる前の確認申請(計画が建築基準法に合うかを確かめてもらう手続き)でも使う図面です。

この記事では、配置図に書かれるものと記号、縮尺と方位の読み方を解説します。平面図・案内図との違い、敷地と外構の図面の種類、描く流れも取り上げます。

この記事の内容は、国の工事の図面の決まり(令和2年改定)と実際の図面で、2026年10月に確かめたものです

配置図の記事は、建築図面の配置図と外構図のテーマのページで、学ぶ順に読めます。

配置図とは

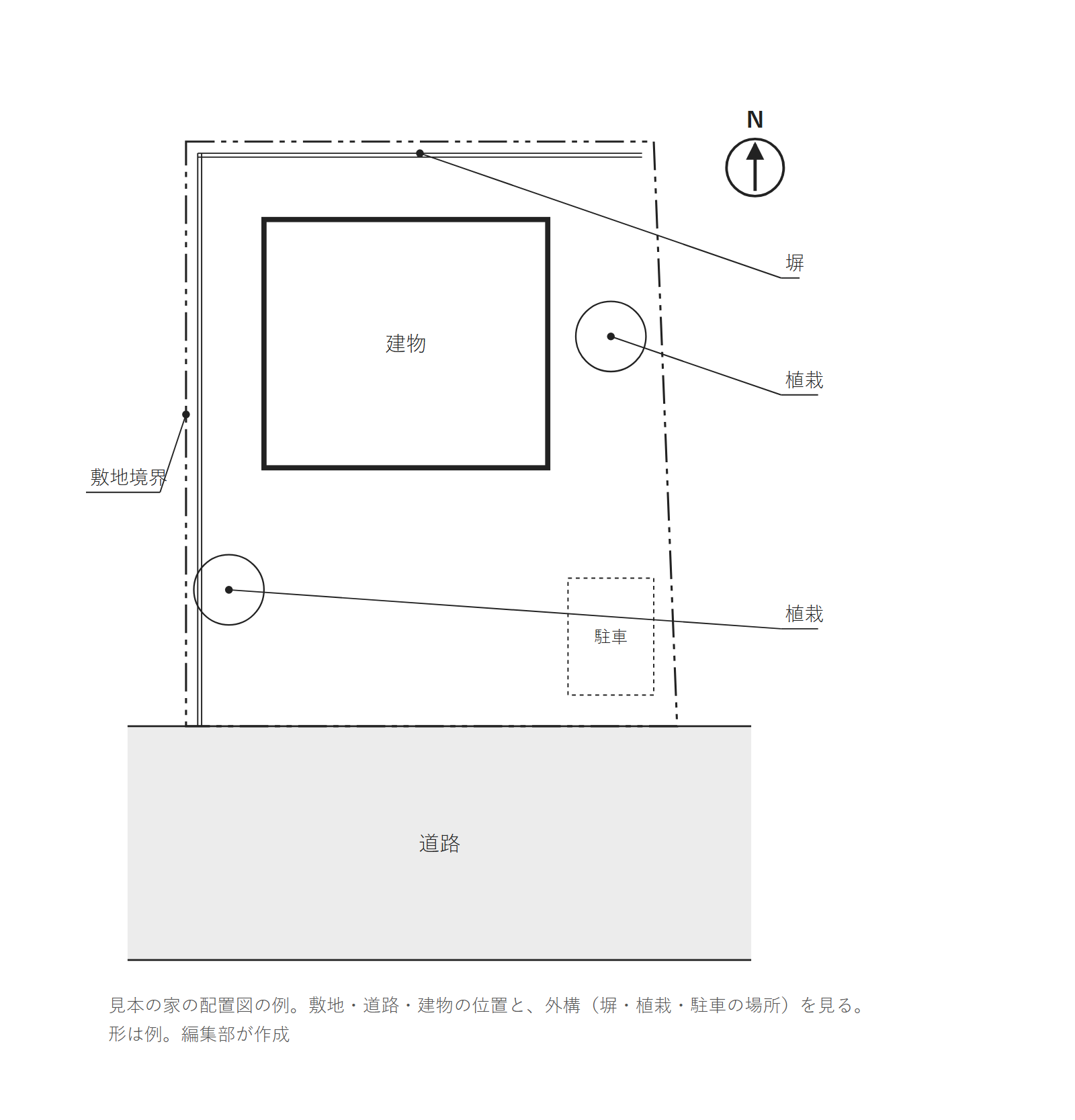

敷地の例の配置図。敷地境界線、下の道路、建物の位置、塀、植栽、駐車の場所と方位記号を描いた図
敷地の例の配置図。二点鎖線が敷地境界線、二重線は塀、丸は植栽、点線は駐車の場所。形と大きさは例。編集部が作成

配置図は、建物が建つ位置を、敷地の中で示した図面です。

国の建物の図面の作り方を決めた基準(建築工事設計図書作成基準。以下、国の工事の基準)の資料は、配置図を「新築、既存建物等の位置関係等を表現する」図としています。

新しく建てる建物と、敷地にすでにある建物が、どこにあるかを示す図です。

一定の建物を建てるときは、工事の前に確認申請をして、確認済証(計画が決まりに合うと確かめた証)を受けます。そのとき申請書に付ける図面の1つが、配置図です(建築基準法 第6条・同施行規則 第1条の3)。

配置図の英語は、図学の用語の和英辞書では site plan・plot plan drawing・layout drawing・block plan です。

配置図に書かれるもの

敷地の例の配置図に、方位・敷地境界線・道路・建物の位置・土地の高さの番号を付けた図
番号1〜5は下の表の1〜5(1は方位記号)。縮尺は図の下などに書く。形と数は例。編集部が作成

配置図には、方位・敷地境界線・道路・建物の位置・土地の高さを書きます。

下の表の1〜5がこの5つで、ほかに下水管などと外構も書かれます。確認申請の配置図に書く事項を決めているのは、建築基準法施行規則 第1条の3 の表です。

番号書かれるもの中身
1縮尺と方位実物を何分の1で描いたかと、北の向き
2敷地境界線敷地と、となりの土地や道路との境の線
3道路敷地が接する道路の位置、幅員(道路の幅)、種類
4建物の位置敷地の中のどこに建物があるか
5土地の高さ土地の高低と、敷地と道の境との高低差、建物の各部分の高さ
6下水管など下水管・下水溝などの位置
7外構塀・植栽・駐車場など(国の工事の基準では、配置図と組み合わせて描いてよい)

土地の高さについて、国の工事の基準の資料は、「地盤高」の欄にベンチマーク(BM。高さを測る基準の点)・現状地盤高・設計地盤高・道路面と隣地との高さの関係などを書くとしています。

設計GL(設計地盤高)は、建物ができたあとの地面の高さとして設計で決めた高さです。実物の図面には、上の図の例のように「設計GL=BM+600」と、BM からの高さ(ミリメートル)で書くものがあります。

敷地境界線の書き方、道路の読み方、建物と境界線の距離の決まりは、敷地境界線とは|図面での書き方・境界の目印・建物との距離と道路の幅員で解説しています。

BM と GL の読み方は、外構図とは|外構図面の見方と記号(側溝・排水桝・舗装・囲障)の高さの節を見てください。

配置図に書かれるものを、1つずつ図で確かめながら読む手順は、配置図の読み方|敷地と建物の位置関係で解説しています。

配置図の主な記号

建築工事設計図書作成基準の別表1 の、方位・敷地境界・敷地石一段・ベンチマークの記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

国の工事の基準では、配置図の方位・敷地境界・高さの基準を、決まった記号で描きます。縮尺1/100と1/200の図面の記号の一覧が、別表1 です。

記号形読み方
方位N を付けた矢印矢印の向きが北
敷地境界長い線と短い線2本をくり返す線線でかこまれた所が敷地
敷地石一段丸の中に点を打った記号境の目印の石
ベンチマーク四角の中に点を打ち、右に BM と書いた形高さを測る基準の点

外構の側溝・排水桝・舗装・塀も、同じ別表1 の記号で描きます。外構の記号は、外構図とは|外構図面の見方と記号(側溝・排水桝・舗装・囲障)で解説しています。

国の工事の基準は国の建物のための基準で、家の図面をこの基準で描く決まりはありません。家の図面では、凡例(記号の意味の一覧)で記号を確かめましょう。

配置図の縮尺と方位

配置図の縮尺と方位の決まりの表。縮尺は1/100か1/200、図の上を北、方位は真北
国土交通省「建築工事設計図書作成基準(令和2年改定)」と、集めた実物の図面をもとに編集部が作成

配置図の縮尺は1/100か1/200が基本で、北は図の上にします(国の工事の基準)。

方位は真北で、北を図の上にする

国の工事の基準では、平面図・配置図・案内図は図の上を北にします。基準の資料では、配置図の方位は真北(正しく北にあたる方角)です。

編集部が集めた実物の平面図・配置図では、10件のうち7件が、上が北になっていませんでした。どれも建物の外壁を紙の縦横にそろえて描き、方位記号のほうを傾けています。

配置図を読むときは、まず方位記号で北の向きを確かめましょう。

方位記号の読み方は、建築図面の方位の読み方|方位記号と北の向きを見てください。

縮尺は1/100か1/200

国の工事の基準の図面の表は、配置図の縮尺を1/100か1/200としています。1/300・1/500・1/600 を使うこともできます。

編集部が集めた実物の配置図では、6件のうち3件が1/100で、3件とも住宅でした。

縮尺1/100なら、配置図は1階平面図を兼ねてよいとされています(国の工事の基準の資料)。

縮尺の読み方は、建築図面の縮尺|1/100・1/50など、図面ごとに違う理由を見てください。

配置図と平面図・案内図の違い

平面図・配置図・付近見取図(案内図)の違いの表。何を表すか、確認申請で書く事項
建築基準法施行規則 第1条の3 と国土交通省の作成基準をもとに編集部が作成

平面図は建物の中を、配置図は敷地の中の建物の位置を、付近見取図は敷地の場所を表します。この記事では、敷地の場所を示す図をまとめて案内図と呼びます。

平面図は、建物の各階を水平に切って上から見た間取りの図です。縮尺1/100なら配置図が1階平面図を兼ねることもあり、そのときは配置図に1階の間取りも描かれます。

平面図の読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

付近見取図(案内図)は、敷地がどこにあるかを、方位・道路・目印になる建物などで示す図です。国の工事の図面一式では、これにあたる図を敷地案内図と呼びます。

案内図の読み方は、案内図の読み方|敷地の場所を見てください。

敷地の図面の種類

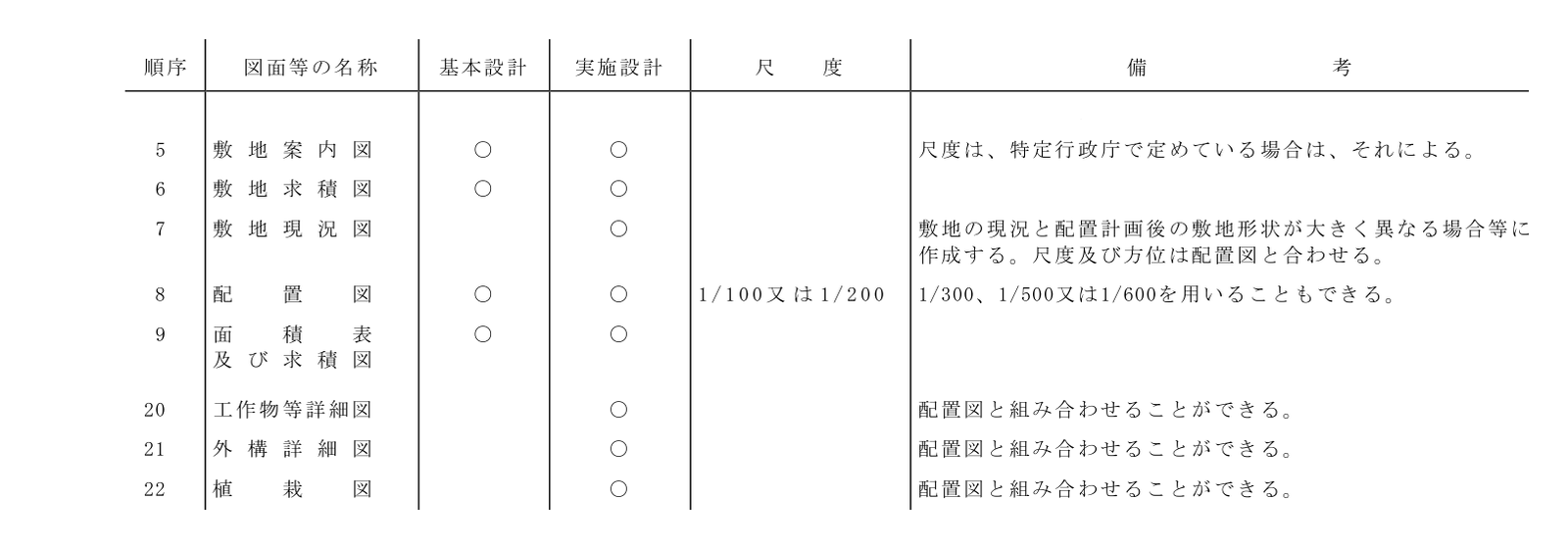

建築工事設計図書作成基準の4.2 の表の、敷地案内図から面積表及び求積図までと、工作物等詳細図から植栽図までの行
4.2 の表の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」4.2 の表を切り出して編集部が作成

国の工事の基準の図面一式では、配置図の前後に、敷地と面積にかかわる図面が並びます。

図面一式での順序図面の名前何を表すか(言葉の説明は編集部)
5敷地案内図敷地の場所への道案内
6敷地求積図敷地の面積の計算
7敷地現況図計画の前の敷地の状態
8配置図敷地の中の建物の位置
9面積表及び求積図建物の面積と、その計算

敷地現況図は、計画の前の敷地の状態の図で、敷地の形が大きく変わるときなどに作る図です。読み方は、敷地現況図の読み方|計画前の敷地の状態で解説しています。

敷地面積は敷地を、建築面積は建物を、それぞれ真上から見た広さで、延べ面積は各階の床面積の合計です(建築基準法施行令 第2条)。

3つの違いは、敷地面積・建築面積・延べ面積とは|3つの違いと図面の面積表を見てください。

面積の計算を書く図面が、面積表と求積図です。求積図では、三斜法(形を三角形に分けて、三角形ごとの面積を足す求め方)で面積を求める例があります。

求積図の書き方と、土地の登記に使う地積測量図との違いは、求積図とは|敷地と建物の面積の求め方・書き方と地積測量図との違いで解説しています。

外構の図面の種類

国の工事の基準で外構を描く3つの図の表。工作物等詳細図・外構詳細図・植栽図と、配置図と組み合わせられること
国土交通省「建築工事設計図書作成基準(令和2年改定)」4.2 の表をもとに編集部が作成

外構は、門・塀・駐車場・植栽など、建物を除いた敷地の部分です(建築の用語の辞書)。国の工事の基準には「外構図」という名前の図は無く、外構は工作物等詳細図・外構詳細図・植栽図に描きます。

名前から読むと、工作物等詳細図と外構詳細図は門・塀・舗装などの図、植栽図は木の図です(読み方は編集部)。3つとも、配置図と組み合わせることができる図です。

国の工事の基準は、同じ用紙に2つ以上の違う図を書き入れてよいとしています。塀や植栽が配置図の中に一緒に描かれていることもあるので、見落とさないようにしましょう。

外構の図面の見方と記号は、外構図とは|外構図面の見方と記号(側溝・排水桝・舗装・囲障)で解説しています。木と植栽の図は、植栽図とは|植栽図面の木の描き方と植栽リストの読み方を見てください。

配置図の書き方の流れ

配置図を描く流れの図。1 敷地を調べる、2 縮尺を決める、3 建物を置く、4 外構を置く、5 記号と凡例を書く、6 図枠を付けて確かめる
配置図の書き方を解説した記事の1つにある順をもとにした編集部の例。縮尺と北の向きは国土交通省の作成基準による

配置図は、たとえば敷地を調べて縮尺を決め、建物、外構、記号と凡例の順に描きます。次は、配置図の書き方を解説した記事の1つにある順です。

  1. 敷地を調べ、高低差・敷地の寸法・塀などの工作物を測り、境界の状態を確かめる
  2. 縮尺を決める(国の工事の基準では1/100か1/200)
  3. 敷地境界線や道路境界線(道路との境の線)から寸法を取って、建物を置く。建物は壁の厚みの中心を基準の線にして外形を描く
  4. 境界のブロック・水路・駐車場など、外構やほかの構造物を置く
  5. 北を図の上にし、方位記号と、雨水桝・排水桝・ベンチマークなどの凡例を書く
  6. 図枠を付けて、書き漏れが無いかを確かめる

Jw_cad(作図するソフトの1つ)で描く操作を順に追った記事が、Jw_cadの配置図の書き方|敷地・建物の位置・方位です。

配置図は、北の向きと敷地の境と道路から読もう

この記事のまとめの表。配置図とは、書かれるもの、主な記号、縮尺と方位、平面図・案内図との違い、敷地と外構の図面、書き方の流れ
この記事のまとめ。編集部が作成

配置図は、敷地と建物の位置の関係を1枚で示します。この記事で見たことは、次の7つです。

  • 配置図とは:確認申請の図面の1つ。英語は site plan など
  • 書かれるもの:方位・敷地境界線・道路・建物の位置・土地の高さ
  • 主な記号:方位記号・敷地境界の線・敷地石・ベンチマーク
  • 縮尺と方位:1/100か1/200、北を図の上にする(実物の図面は方位記号が傾いていることが多い)
  • 平面図・案内図との違い:建物の中、敷地の中の建物、敷地の場所
  • 敷地と外構の図面:敷地案内図・求積図・敷地現況図と、外構を描く3つの図
  • 書き方の流れ:敷地を調べる → 縮尺 → 建物 → 外構 → 記号と凡例 → 確かめる

配置図を開いたら、まず方位記号で北を確かめ、次に敷地境界線と道路をたどってから、建物の位置を読んでみてください。
