平面図(建物の各階を水平に切って、上から見た図)のまわりには、寸法の数字が何段にも並んでいます。部屋の中に書かれた寸法も、よく見かけるでしょう。

この記事では、外周に並ぶ寸法の段の読み方と、寸法から部屋の大きさを読む方法を解説します。部屋の中に書く寸法(室内の寸法)にも触れます。

平面図では、通り芯を基準に寸法を書き、いちばん外の段に建物全体の寸法を置くのが一般的です。何段も並んだ寸法は、外の段から内の段へ順に読みます。

部屋の大きさは、部屋の両側の通り芯までにある区間の寸法を足した長さです。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

平面図の寸法は、通り芯を基準に書く

見本の住宅の1階の通り芯だけを描いた図。縦の通り芯 X1〜X5 と横の通り芯 Y1〜Y4、下に通り芯の間の寸法 1,820・2,730・910・1,820
見本の住宅(説明のために描いた木造の住宅の例)の1階の通り芯。通り芯の名前の付け方は例。編集部が作成

通り芯は、柱や壁の中心に引く、図面の上で位置を決める基準の線です。国の工事の図面では、通り芯を一点鎖線で描き、字は「通り心」と書きます。

国の工事の資料は、平面図に書く事項の1つとして「基準線:通り心及び相互間寸法」を挙げています。相互間寸法は、通り芯と通り芯の間の寸法のことです。

上の図の下側に並ぶ 1,820・2,730・910・1,820 は、どれも隣り合う通り芯どうしの間の寸法です。この4つの数は、どれも 910 の倍数になっています。

住宅の図面に 910 の倍数が並ぶ理由は、910モジュール(尺モジュール)とは|910mmを基準にする理由とメーターモジュールで解説しています。

寸法の単位はミリメートルです。国の工事の図面では単位記号の mm を書かず、決まりの例では 1,260 のように3桁ごとにコンマを付けています。

通り芯の名前の付け方は、通り芯の読み方|柱列記号と通り芯の間の寸法にまとめました。

外周の寸法は、いちばん外が全体で、内側に細かい寸法が並ぶ

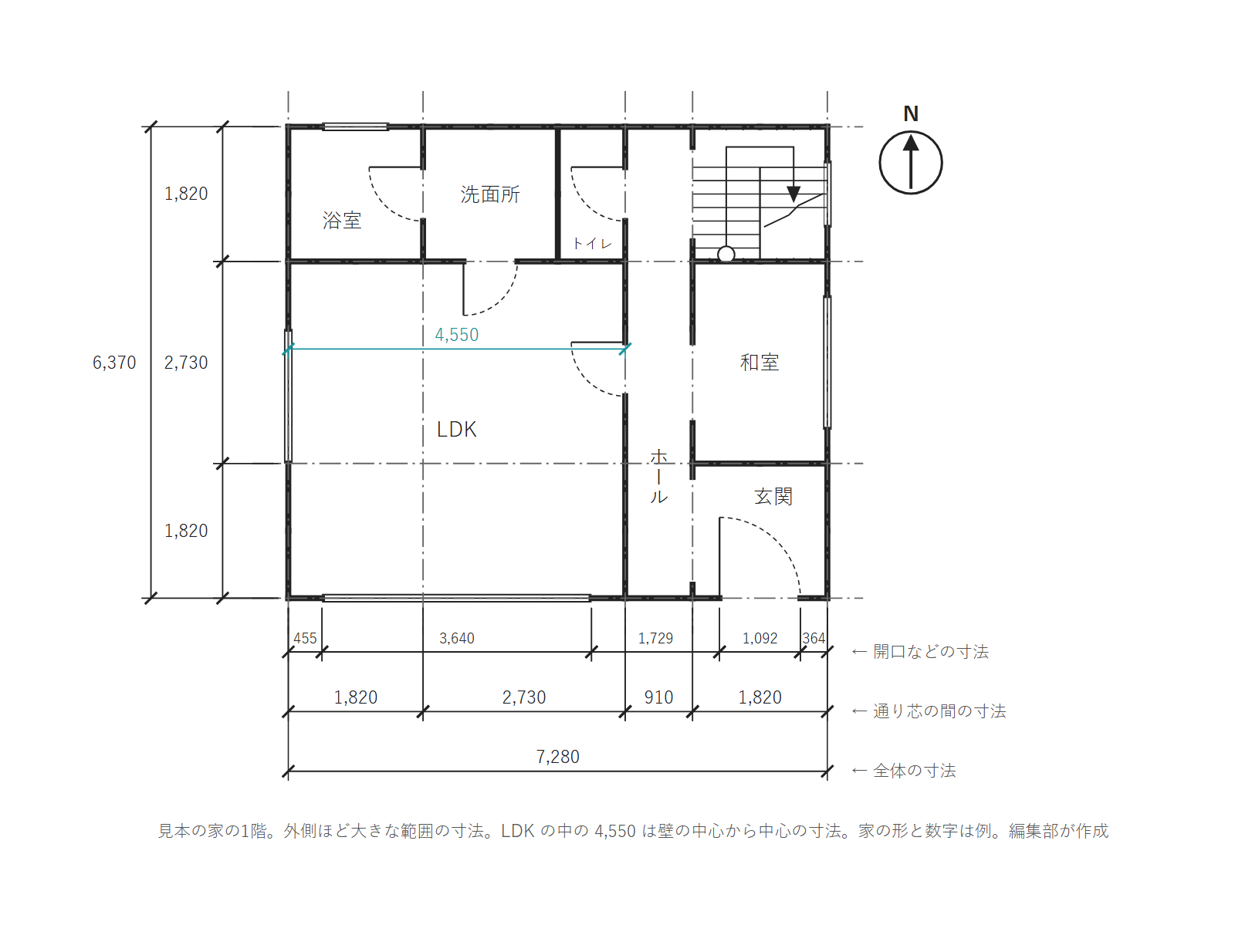

見本の住宅の1階平面図に、下に全体の寸法・通り芯の間の寸法・開口などの寸法の3段、左に2段の寸法を入れた図
見本の住宅の1階。図の上が北。下と左の段の寸法を見る。LDK(居間・食堂・台所を1つにした部屋)の中の色の付いた寸法は、部屋の中に書く寸法の例。住宅の形と数字は例。編集部が作成

寸法線(寸法の範囲を示す線)を何段かに並べるとき、図からいちばん離れた外側に全体の寸法を置くのが一般的だとする製図の解説記事があります。同じ記事は、その内側に通り芯の間などの主な区間の寸法を、図にいちばん近い段に開口(窓や出入口)や細かい部分の寸法を置くとしています。

編集部が見た実際の平面図10件は、どれも建物の四辺に寸法を入れていて、いちばん外の段はすべて全体の寸法でした。

一方で外から2段目は、通り芯の間の寸法が4件、窓や出入口などの細かい部分の寸法が5件、棟(建物のひとかたまり)ごとの寸法が1件と、図面によって違います。

段の数は、2段が2件、3段が5件、4段が3件でした。10件のうち、住宅は2〜3段、公共の建物は3〜4段です。

上の図では、下側に3段、左側に2段を、解説記事の並べ方で入れました。

段(外から)見本の住宅での中身上の図の例
1段目全体の寸法(建物の端から端まで)東西 7,280・南北 6,370
2段目通り芯の間の寸法1,820・2,730・910・1,820
3段目(図にいちばん近い)窓や出入口の幅と、その位置を決める寸法LDK の南の窓の幅 3,640、窓の東の端から玄関の戸までの 1,729

上の図では、内側のどの段も、その段の寸法を全部足すと、いちばん外の段の全体の寸法と同じになります。たとえば2段目の 1,820+2,730+910+1,820=7,280 は、1段目の 7,280 と同じ数です。

同じ解説記事は、足した数が全体の寸法と合わないときは、入力の誤りや測る位置の違いが原因のこともあるとしています。

2段目の寸法の区切りが通り芯の位置と重なるかを見て、何の寸法かを確かめましょう。

部屋の大きさは、部屋の両側の通り芯までの区間を足して読む

見本の住宅の LDK の東西。通り芯の間の 1,820 と 2,730 を足すと 4,550。内法は壁の厚さの分だけ小さい
見本の住宅の LDK の東西を取り出した。内法は、壁の内側の面から測った幅。壁の厚さは例。編集部が作成

上の図の LDK の東西には、通り芯の間の 1,820 と 2,730 の2つの区間が入ります。足した 1,820+2,730=4,550 が、LDK の東西の幅です。

南北の奥行きは、1つ前の節の図の左側、外から2段目の 2,730+1,820=4,550 です。この例では、東西と南北がたまたま同じになりました。

1つ前の節の図で、LDK の中に色を付けた 4,550 は、部屋の中に書く寸法(室内の寸法)の例です。この寸法も、西の壁の中心から東の壁の中心までを測っています。

この 4,550 は、壁の中心から中心までの寸法(芯々寸法)です。部屋の中で実際に使える幅(内法寸法)は、壁の厚さの分だけ狭くなります。

芯々寸法と、壁の内側の面から測る内法寸法の違いは、芯々寸法と内法寸法の違い|図面の寸法と部屋の実際の幅で解説しています。

トイレや浴室の広さの目安は、平面図の水まわりの表し方|キッチン・浴室・トイレ・洗面にまとめました。

平面図の寸法は、外の段から順に読もう

この記事のまとめの表。寸法の基準、外周の寸法の段、段の足し算、室内の寸法、部屋の大きさ、単位
この記事のまとめ。編集部が作成

平面図の寸法は、通り芯を基準に書き、いちばん外の段に建物全体の寸法を置きます。

平面図の寸法は、次の順に読みます。

  • いちばん外の段で、建物全体の大きさを見る
  • 内側の段(この例では外から2段目)で、通り芯の間の寸法を見つける
  • 部屋の両側の通り芯までにある区間の寸法を足して、部屋の大きさを出す

読むときは、内側の段の寸法を足して、外側の段と合うかも確かめましょう。
