編集部 読了 約4分

*2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準(令和2年改定)」によります。国の建物の工事(官庁営繕)のための図面の決まりです。

同じ建物の平面(建物の各階を水平に切って、上から見たもの)を描いた図でも、縮尺によって描き込むものが違います。縮尺は、実物を何分の1の大きさにして図面に描くかを表したものです。

1/100 の平面図は出入口や窓を決まった記号で表し、1/50 などの詳しい図では柱・下地・仕上げまで描き分けることがあります。この記事では、国の建物の図面の決まりをもとに、その違いを説明します。

平面図の縮尺は、1/100か1/200

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の4.2 の表は、平面図の縮尺を1/100か1/200としています。

平面図より詳しく描く平面詳細図・断面詳細図・部分詳細図(基準の表では「平面・断面・部分詳細図」)は、1/30か1/50です(1/2・1/3・1/5・1/10・1/20 を使うこともできる)。

1/50 で描くと、同じ部分が 1/100 で描いたときの2倍の長さになるので、細かいところまで描けます。縮尺の読み方は、「建築図面の縮尺|1/100・1/50など、図面ごとに違う理由」の記事で解説しています。

1/100 の図は、出入口や窓を決まった記号で表す

1/100 の平面図の出入口や窓は、細かい形を描かない、決まった記号(平面表示記号)です(この文は編集部の説明)。

基準の3.6(1)は、縮尺1/100と1/200の図面には、別表1 の記号を使うとしています。別表1 に載っているのは、出入口・窓・階段・吹抜けなどの記号です。

出入口と窓の記号は、「平面図の出入口と窓の記号|開き戸・引き戸・引違い窓など」の記事で解説しています。

1/50 などの図には、仕上げの記号もある

壁や床などが何の材料でできているかを表す記号(材料構造表示記号)は、1/100 の図にもあり、縮尺ごとに形が違います。この記号に別表2 を使うのが、基準の3.6(2)の決まりです。

別表2 は、記号を縮尺ごとの3つの列に分けていて、列の見出しは次のとおりです。

  • 縮尺1/100 又は1/200 程度の場合
  • 縮尺1/10、1/20、1/30、1/50 程度の場合
  • 原寸及び縮尺1/2、1/3、1/5 程度の場合
建築工事設計図書作成基準の別表2 の、鉄骨鉄筋コンクリート・軽量鉄骨下地間仕切壁・左官仕上げ・タイルの行

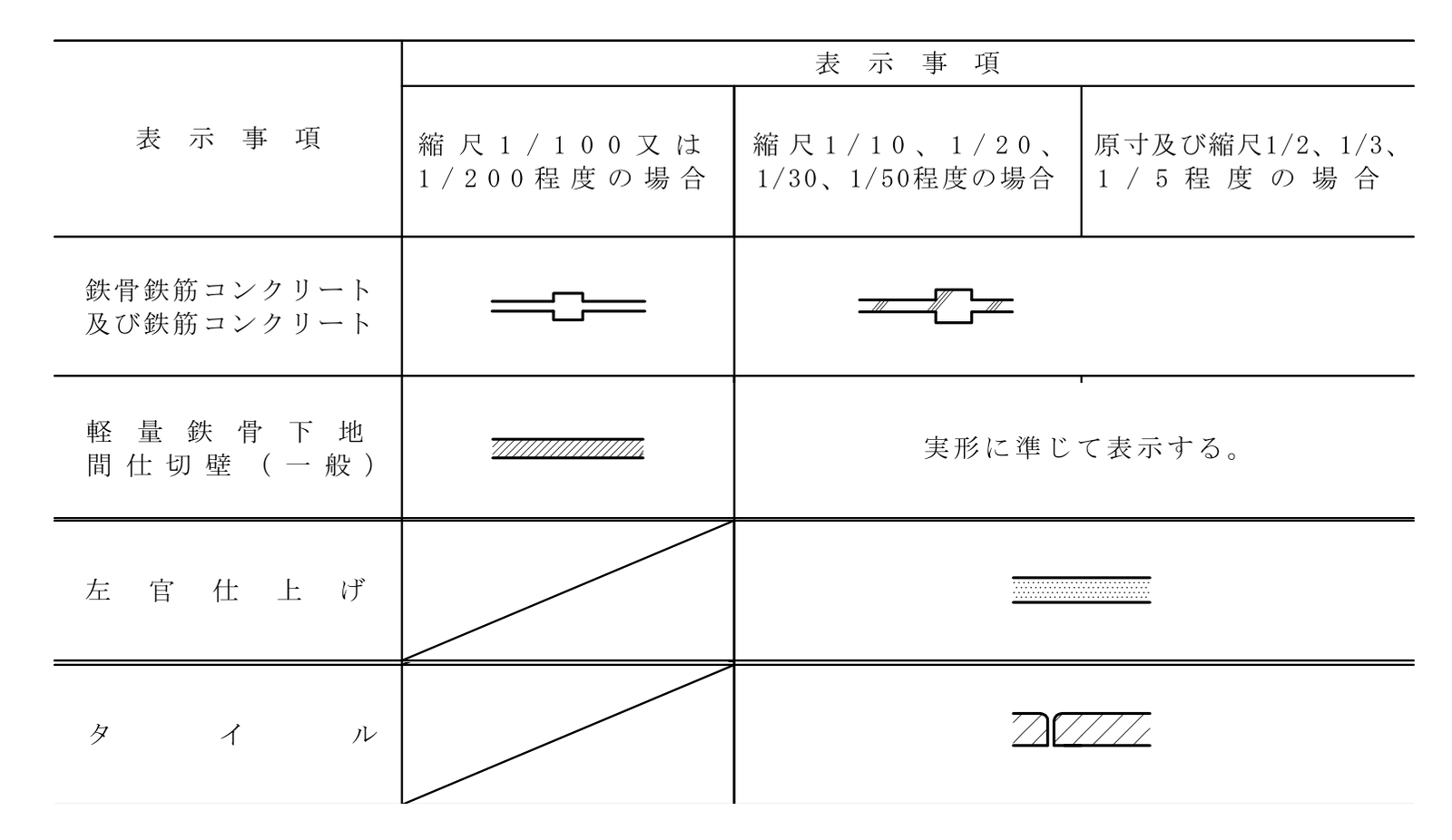

別表2 の4つの行。同じ行でも、列によって記号が違う。左官仕上げとタイルは、1/100 の列のマスが斜線で消してあり、記号が無い。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表2 の見出しと4つの行を切り出して編集部が作成

表から読めることは、次のとおりです。読み取りは編集部で、以下、2つ目の列を「1/50 の列」と呼びます。

  • 鉄骨鉄筋コンクリート及び鉄筋コンクリート:1/100 の列では2本の線だけで省いて描き、1/50 の列では斜線の模様(ハッチング)を入れて描く
  • 軽量鉄骨下地間仕切壁:1/100 の列には模様の記号があり、1/50 の列は「実形に準じて表示する」、つまり実際の形に合わせて描く
  • 左官仕上げ(壁や床に、材料を塗って仕上げたもの)とタイル:1/100 の列のマスは斜線で消してあり、記号が無い。1/50 の列から記号がある

1/50 などの、図が大きくなる縮尺では、壁を実際の形に近く描けるので、骨組み(柱)、下地(仕上げを張るための板など)、表面の仕上げを分けて描くこともできます(この文は編集部の説明)。

次の図は、説明のために編集部が描いた木造2階建ての家(見本の家)の壁の角です。左を 1/100、右を 1/50 の描き方で描き分けました。

1/100 の例1/100 の例
1/50 の例1/50 の例

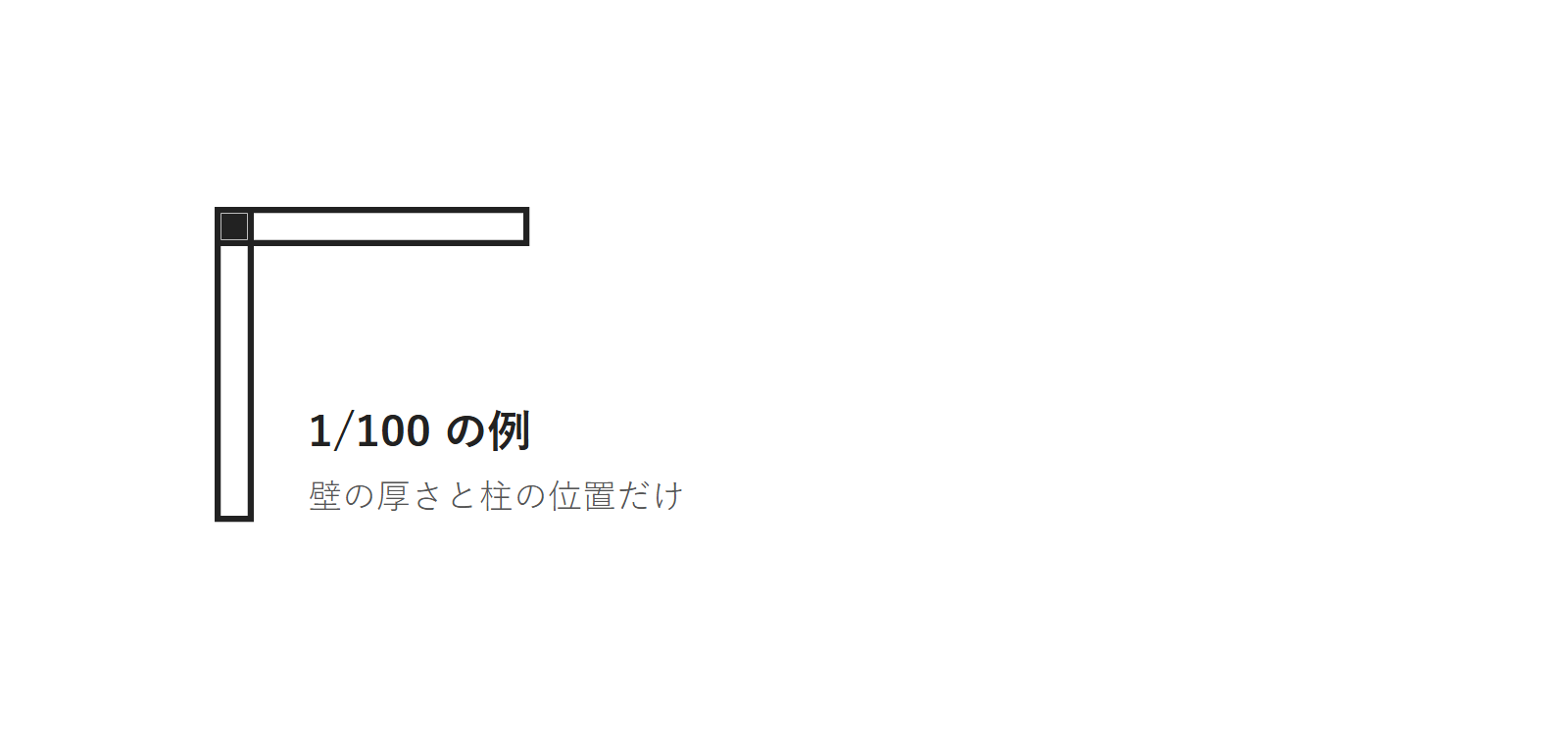

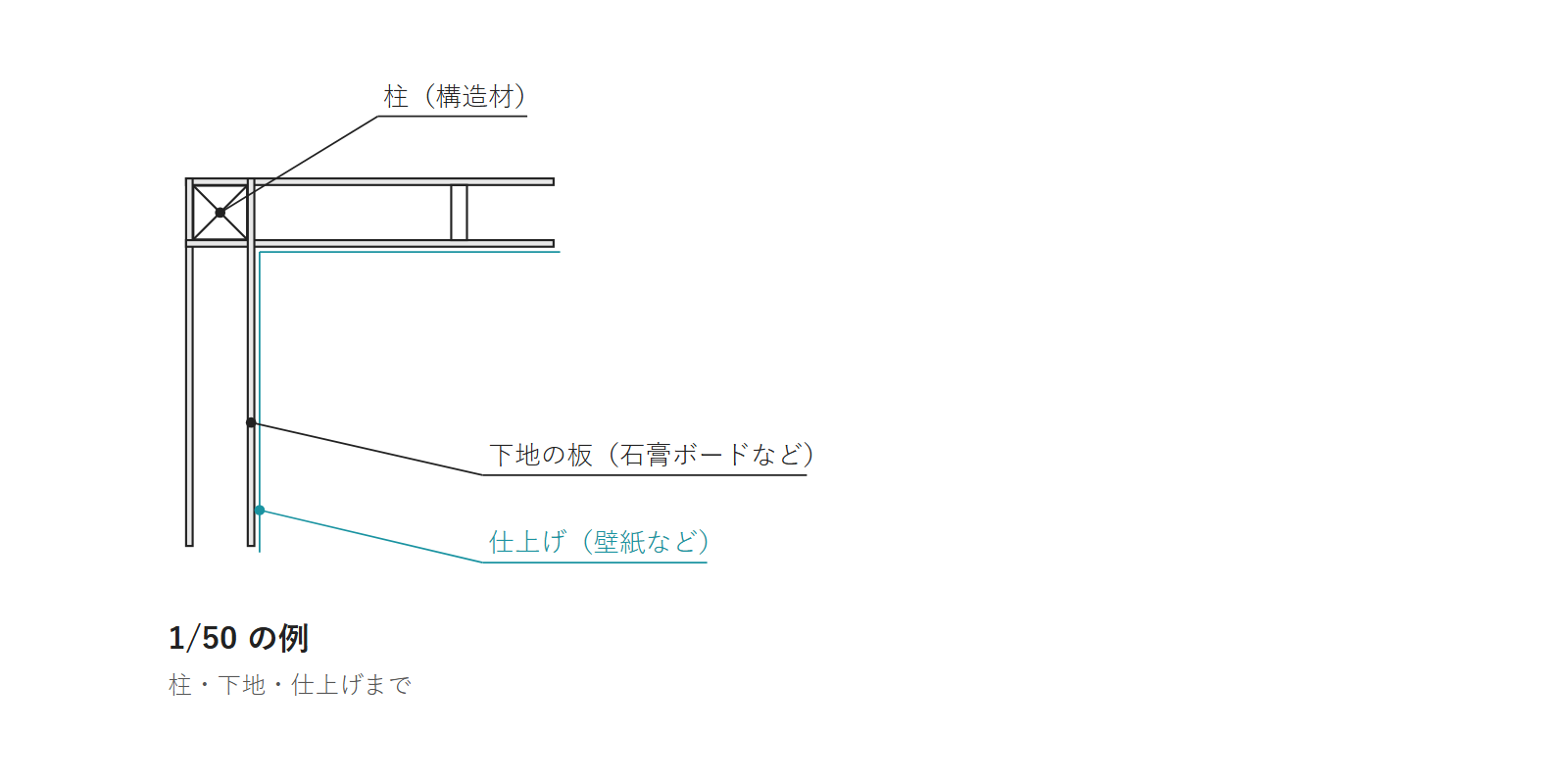

同じ壁の角。左は壁の厚さと柱の位置だけ、右は柱(×は構造材の記号)・下地の板・仕上げまで描いた例。大きさは同じにそろえていない。編集部が作成

右の図の柱に描いた×は、別表2 の木材の「構造材」の記号です。構造材は、建物の骨組みになる木材のことです。

同じ図の中で、縮尺の違う記号を混ぜない

基準の3.6(2)4)は、同じ図の中では、異なる尺度(縮尺)の表示記号を混ぜて使わないとしています。1/100 の平面図に 1/50 の列の記号が混ざっていると、どこまで細かく描いた図なのかが分からなくなるからです(理由の説明は編集部)。

1枚の平面図に描かれた材料の記号は、別表2 の、その図の縮尺に合う列の記号として読みます。

まとめ

国の建物の平面図の縮尺は1/100か1/200で、出入口や窓は別表1 の決まった記号です。

材料構造表示記号は図の縮尺に合う列の記号で描き、1/30・1/50 などの詳しい図では仕上げの記号も使えます。同じ図の中で、縮尺の違う記号は混ぜません。
