平面図のトイレ・キッチン・浴室の書き方|水まわりの表し方と広さの目安

編集部 読了 約7分

  • 平面図のトイレやキッチンは、どう描けばいいの?
  • 便器や浴槽の形に、決まった記号はあるの?
  • トイレや浴室は、どれくらいの広さがあればいいの?

水まわりは、キッチン・浴室・トイレ・洗面所のように、水を使う場所をまとめた呼び名です。平面図(建物の各階を水平に切って、上から見た図)には、水まわりの便器や流し台などの器具も描かれます。

水まわりの器具には決まった記号が無く、上から見た形を、縮尺に合わせて描きます。縮尺は、図面を実物の何分の1で描くかを表す数です。

この記事では、水まわりの器具を平面図にどう描くかを、トイレ・キッチン・浴室の順に解説し、洗面所にも触れます。トイレと浴室の広さの基準、キッチンの寸法の目安、描く順の例も載せています。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面をあわせて読んでください。

水まわりの器具は、記号が無く上から見た形で描く

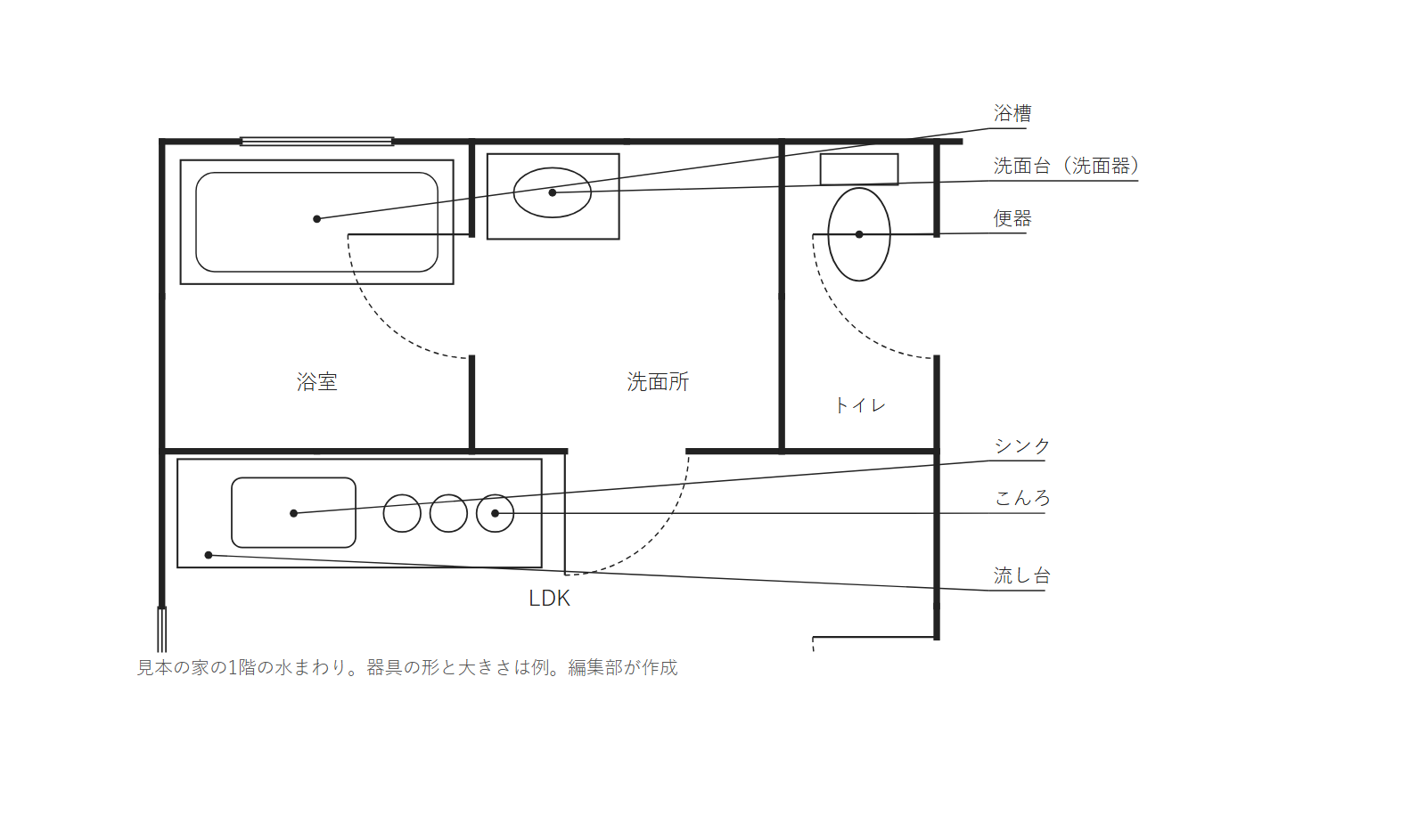

見本の住宅の1階の浴室・洗面所・トイレと、LDK のキッチンに器具を描いた図
見本の住宅の1階の水まわり。浴槽・洗面台・便器・流し台・コンロの形と、置かれている場所を見る。点線の弧はドアが開く範囲。器具の形と大きさは例。編集部が作成

上の図は、見本として描いた木造2階建ての住宅の、1階の水まわりです。浴槽・便器・流し台は、どれも上から見た形で描かれています。

そのため、平面図の水まわりからは、次の3つが読み取れます。

  • 器具の置き場所(どの部屋の、どの壁ぎわか)
  • 器具の向き(便器はどちらを向いて座るか、流し台はどちら側から使うか)
  • 器具の大きさ(縮尺の分かる図面なら、図の上の長さを実際の大きさに直せる)

国が定めた工事の図面の基準でも、水まわりの器具に決まった記号はありません。

国土交通省の「建築工事設計図書作成基準」は、縮尺1/100と1/200の図面の記号を、別表1 という表にまとめています。その中に、流し台や便器、浴槽の記号は載っていません。

別表1 に無いものは、縮尺に合わせて実際の形を描き、必要な説明を書き添えるよう決められています(基準の3.6(1)2))。器具の名前も、この説明の1つです。

トイレは、タンクの四角と便器の楕円で描き、広さは内法で等級と比べる

トイレの平面の図。800×1,400 の部屋の奥にタンクと便器、便器の前に700の空き、外へ開くドア
部屋の大きさと便器の形は例。住宅性能表示の評価方法基準をもとに編集部が作成

便器は、壁ぎわの小さな四角(水をためるタンク)と楕円(座る所)で描きます。使う人が腰掛けるのは、タンクに背を向けた楕円の上です。

ドアは、ほかの部屋と同じく、開き戸などの記号で描きます。記号の読み方は、平面図の出入口と窓の記号|開き戸・引き戸・引違い窓などで解説しています。

トイレの広さの目安になるのが、住宅性能表示の基準です。住宅性能表示は、住宅の性能を決まった基準で評価して示す仕組みで、評価を受けるかどうかは任意で決められます。

住宅性能表示の項目の1つが、高齢者への配慮を1〜5の等級で示す基準です。等級1と等級2 には便所(基準でのトイレの呼び名)の広さの決まりが無く、等級3から上は、数字が大きいほど決まりが厳しくなります。

広さは、壁の内側から内側までの長さ(内法)で測ります。どの等級も、便器が腰掛けて使う形(腰掛け式)であることが前提です。

等級便所の広さの基準(内法)長さに含めてよい所
等級3長辺が1,300mm以上。または、便器の前か横に、壁まで500mm以上簡単な改造で広げられる所・ドアを開けると空く所
等級4短辺が1,100mm以上で、長辺が1,300mm以上。または、便器の前と横の両方に、壁まで500mm以上等級3と同じ
等級5便所の短辺が、1,300mm以上か、便器の後ろの壁から便器の先までの長さに500mmを足した値以上工事をせずに外せる物をどけて空く所

※評価方法基準(平成13年国土交通省告示第1347号)。2026年10月23日に原文を確かめました

上の図の例(800×1,400mm・便器の前700mm)は、長辺が1,300mm以上なので、等級3に当たります。短辺が1,100mmに届かないので、等級4には足りません。

キッチンは、横幅と奥行きの四角にシンクとコンロを描き、寸法はメーカーの値が目安

キッチンの平面の図。間口255cm・奥行き65cmの四角にシンクとコンロ、前に通路90〜120cm
壁に沿って一列に並べた形(壁付けの I型)の例。寸法はクリナップの記事をもとに編集部が作成

上の図では、流し台全体を横に長い四角で描き、その中に、水を流す槽(シンク)を角の丸い四角で、コンロを3つの丸で描いています。流し台は、前の通路に立って使います。

キッチンの広さや寸法は、住宅性能表示の広さの決まり(便所・浴室など)に入っていません。この記事では、メーカーが公式に出している記事の値を目安に使います。

キッチンの横幅の呼び名が、間口です。クリナップは、標準的な寸法を次のように挙げています。

寸法標準的な値
横幅(間口)210cm・240cm・255cm
奥行き60cm・65cm
通路の幅(キッチンの前から背面の収納や壁まで)90〜120cm程度が理想

※クリナップ「キッチンのサイズはどう選ぶ?使いやすい寸法の見極め方」。2026年10月23日に確かめました

同じ記事によると、最もよく採用されるのは間口255cmのキッチンです。

選べる間口は、製品によって違います。たとえば LIXIL の公式の案内では、壁付けの I型(奥行き65cm)で選べる最大の間口が、シリーズによって300cmのものと360cmのものがありました。

図面に描くときは、置く製品の間口と奥行きを縮尺で縮めます。縮尺1/100の平面図なら、間口255cm・奥行き65cmのキッチンは、図の上で25.5mm×6.5mmの四角です。

浴室と洗面所は器具を四角で描き、浴室の広さは短辺と面積で決まる

浴室の平面の図。短辺1,300・長辺1,600の部屋に浴槽と出入口
浴室と浴槽の大きさは例。出入口の戸は省いた。住宅性能表示の評価方法基準をもとに編集部が作成

浴槽は、二重の四角で描きます。外側の四角が浴槽の外形、内側の角の丸い四角がお湯をためる所の形です。

浴室の広さも、住宅性能表示の等級ごとに決まっています(等級と内法は、トイレの節で説明しました)。

等級3では、戸建て住宅の浴室は、短辺が内法1,300mm以上・面積2.0㎡以上です。マンションやアパートなどの共同住宅なら、短辺1,200mm以上・面積1.8㎡以上です。

等級4と等級5では、短辺1,400mm以上・面積2.5㎡以上が要ります。上の図の例(1,300×1,600mm・2.08㎡)は等級3の値を満たしますが、等級4の値には短辺も面積も届きません。

洗面所の洗面台は、見本の住宅(最初の図)では、四角の中に楕円(洗面器)を描いた形です。洗面所の広さの決まりは、評価方法基準にはありません。

水まわりは、壁と出入口、器具の外形、器具の中の線の順に描く

平面図に水まわりを描く順の例(トイレ)。1 部屋の壁と出入口、2 器具の外形、3 器具の中の線、4 名前と内法の広さの確かめ
平面図を描く順の解説記事と、この記事の器具の描き方をもとにした編集部の例。青い線が、その手順で描き足す線

水まわりを描く順は、国の工事の基準には決まりがありません。ここでは、この記事で見た器具の描き方を、描くときの順に並べてみます(順は編集部の例)。

平面図を描く手順を書いた解説記事を編集部で11本集めたところ、8本が最初に通り芯(位置の基準の線)を引いていました。その8本のうち6本の順は、壁と柱、開口部(窓とドア)、設備や家具、文字です。

次の手順は、この順を水まわりの1部屋に当てはめ、設備の段を器具の外形と中の線に分けた例です。

  1. 部屋の壁と出入口(ドアは開き戸などの記号で描く)
  2. 器具の外形(便器・浴槽・流し台・洗面台)を、製品の大きさを縮尺で縮めて描く
  3. 器具の中の線(便器の内側・浴槽の内側・シンク・コンロ など)
  4. 器具の名前と室名を書き、部屋の短辺と長辺を内法で確かめる

水まわりは、器具を上から見た形で描き、部屋の広さを確かめよう

この記事のまとめの表。水まわりの器具、トイレ、キッチン、浴室、洗面所、詳しい形
この記事のまとめ。編集部が作成

平面図の水まわりの器具には決まった記号が無く、上から見た形を縮尺に合わせて描きます。トイレと浴室の広さには住宅性能表示の基準があり、キッチンの寸法はメーカーの値が目安です。

平面図の水まわりで見る所は、次の3つです。

  • 器具の置き場所と向き
  • 器具の大きさ(縮尺で実際の大きさに直す)
  • 部屋の内法の長さと、キッチンの前の通路の幅(基準や目安と比べる)

平面図を開いたら、トイレと浴室は内法の長さを等級の値と、キッチンは前の通路の幅を目安の値と比べてください。自分で描くときは、器具を上から見た形で描いて、名前を添えましょう。

器具の形がもっと詳しく描かれるのは、1/50 のように縮尺の分母が小さい図、つまり大きく描いた図です。読み方は平面詳細図の読み方|壁の構成・仕上げ・細かい寸法で解説しています。
