平面図の家具・車・植栽の描き方|収納と置き家具・駐車場・樹木の表し方

編集部 読了 約5分

  • 平面図の家具が、実線と点線で描き分けてあるのはなぜ?
  • 平面図では、車や木をどう描けばいいの?
  • 駐車場には、どれくらいの広さが要るの?

平面図(建物の各階を水平に切って、上から見た図)には、押入れや棚のような作り付けの収納と、ソファやテーブルのような置き家具が描かれることがあります。駐車場や庭まで描いた図面なら、車や木も入るでしょう。

国の建物の工事で使う図面の決まりでは、工事に含まれない物を点線などで区別します。

車と木は、上から見た形で描きます。車と木には決まった記号が無く、記号の無い物は縮尺に合わせて実際の形を描く決まりだからです。

この記事では、家具の描き分けと、車と木の描き方を解説します。駐車場の広さの目安(道路の駐車場の指針で、普通乗用車の駐車ますは長さ6.0m・幅2.5m以上)も載せました。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

工事に含まれない置き家具は、点線などで区別する

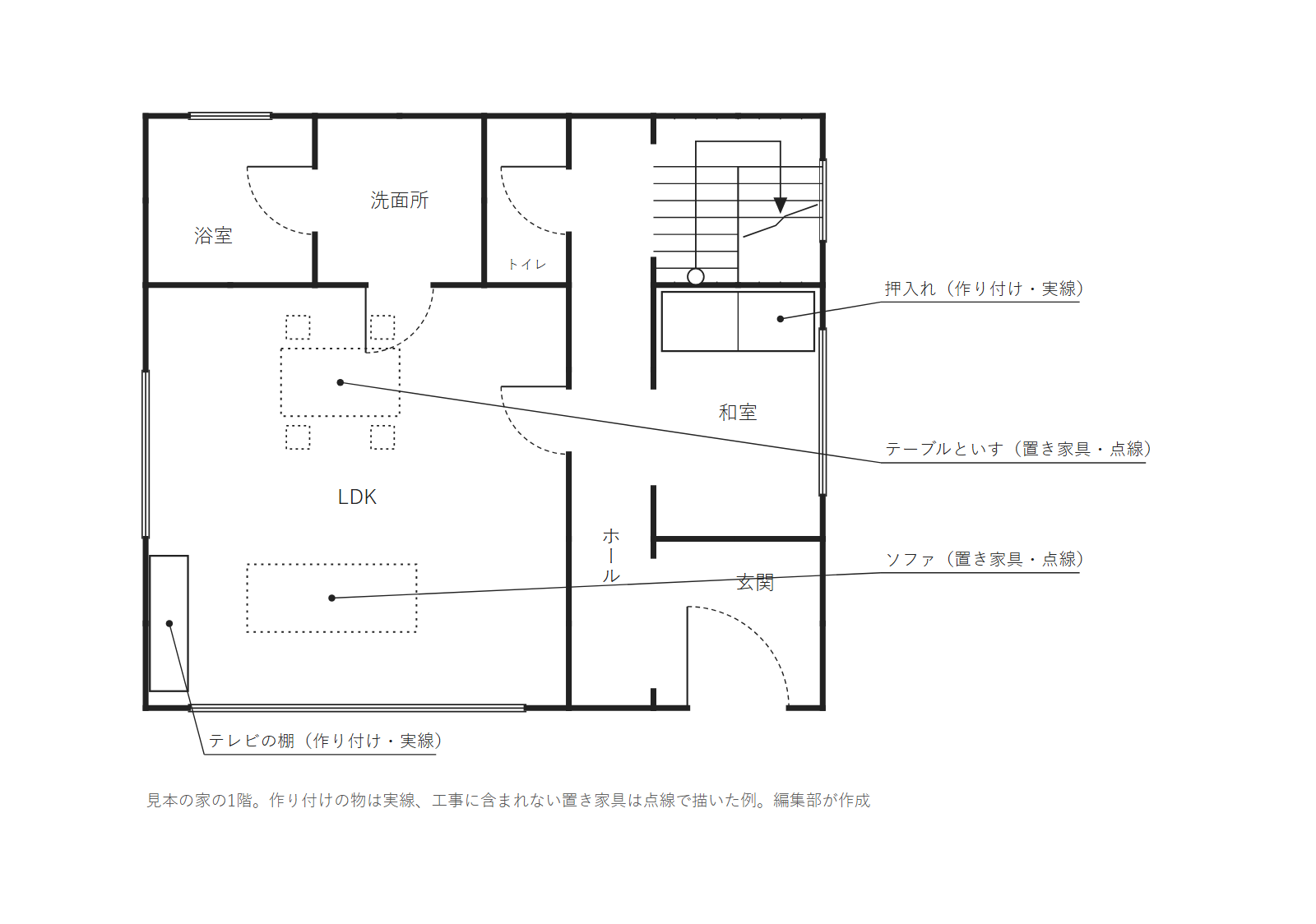

見本の住宅の1階平面図に、作り付けの押入れと棚、点線の置き家具を描いた図
見本の住宅の1階。描き方は一例。編集部が作成

上の図は、見本として描いた木造2階建ての住宅の1階です。和室の押入れと LDK(居間・食堂・台所を1つにした部屋)のテレビの棚は実線、ソファ・テーブル・いすは点線です。

国土交通省は、国の建物の工事で使う図面の書き方を、「建築工事設計図書作成基準」とその資料にまとめています。

資料は、平面図に書く付属物として「造りつけ家具」と「書架」(本棚)を挙げています。そのうえで、工事に含まれない物は「点線等で明示する」というのが資料の決まりです。

建物と一体になるように作り、動かせない家具を、作り付けの家具(造作家具)と呼びます。工事で作る物なので、見本の住宅では壁や建具(扉や窓)と同じ実線で描きました。

あとから買って置くソファ・テーブル・いすのような家具を、置き家具と呼びます。資料の「工事に含まれない物」に置き家具が当たると編集部は考え、見本の住宅では置き家具を点線で描きました。

点線や破線は、ほかの物にも使われます。見本の住宅の図では、扉が開く範囲の円弧も破線です。

切った高さより上にある物を、点線で描くこともあります。その図の読み方は、平面図で読む上下階の関係|見上げ線・吹抜け・下の階の屋根で解説しています。

どの線が何を表すかは、図面の凡例(記号や線の説明を書いた欄)で確かめてください。

車は上から見た形で描く。駐車ますは道路の駐車場の指針で6.0m×2.5m以上が目安

普通乗用車の駐車ますの大きさの図。長さ6.0m以上・幅2.5m以上の枠の中に、例の車の形
駐車場設計・施工指針の表-2.4.1 をもとに編集部が作成。車の形と大きさは例

車は、上から見た形を縮尺で縮めて描きます。縮尺1/100の平面図なら、たとえば長さ5mの車は図の上で5cmです。

国の図面の決まりは、縮尺1/100・1/200の図面に使う記号を、別表1 という表にまとめています。この表に車の記号はありません。

表に無い物は、縮尺に合わせて実際の形を描き、必要な説明を書き添える決まりです。

車1台分の区画を、駐車ますと呼びます。国の「駐車場設計・施工指針」は、駐車ますの大きさを車の種類ごとに示しています。

この指針は、道路に付けて国や自治体が整える駐車場のためのもので、住宅の駐車場の決まりではありません。指針が挙げる駐車ますの大きさは、次の値以上です。

車の種類長さ幅
軽自動車3.6m2.0m
小型乗用車5.0m2.3m
普通乗用車6.0m2.5m

※駐車場設計・施工指針(建設省・平成6年9月28日改正)の表-2.4.1 から抜き出し。2026年10月23日に原文を確かめました

指針は、車椅子を使う人のための駐車ますの幅を、3.5m以上としています。

木は、枝の広がりほどの丸と、中心の小さな丸で描く例がある

平面図での木の描き方の例。高い木・中くらいの木は枝の広がりほどの丸と中心の小さな丸、低い木は小さな丸、生垣は斜線の帯
造園の解説の作図例をもとに編集部が作成。決まった記号ではない

国の工事では、木や芝の位置と範囲は配置図(敷地と建物の位置を描く図)や植栽図(木や芝を植える所を描く図)に書く事項です。平面図に庭まで描くときは、次の例のように描きます。

木も、別表1 に記号がありません。造園の解説の作図例では、木を枝の広がりほどの丸い形で描き、中心に小さな丸を置く形です。

その解説は、丸の大きさを植えるときの木の大きさに合わせ、木の種類はハッチング(斜線の模様)や色の違いで分けるとしています。

もう1つの、造園会社の解説では、高い木や中くらいの木を幹の数や枝の数で描き分けていました。

配置図の読み方は、建築図面の配置図と外構図とは|敷地の図面で解説しています。

家具は線の種類で描き分け、車と木は縮尺どおりの形で描こう

この記事のまとめの表。作り付けの収納・家具、置き家具、車、木、線の意味
この記事のまとめ。編集部が作成

平面図では、工事で作る家具を実線、置き家具を点線などで描き分け、記号の無い車と木は上から見た形を縮尺で描くのが基本です。

平面図の家具・車・木で確かめる所は、次の3つです。

  • 家具の線(工事で作る物か、点線などで区別する置き家具か)
  • 車の大きさと、駐車ますの大きさ
  • 木の丸の大きさ(植えるときの枝の広がり)

図面を開いたら、まず凡例で線の意味を確かめてください。自分で描くときは、車や木を縮尺どおりの大きさで描きましょう。
