平面図の壁と柱の表し方|切断面の線と材料の記号
- 平面図の壁と柱は、どう描かれているの?
- 太い線や模様は、何を表しているの?
- 木造と鉄骨造で、柱の描き方は違うの?
平面図(建物の各階を水平に切って、上から見た図)で、いちばん目立つのは壁と柱の線です。
平面図では、壁と柱の切った面を太い線で描き、材料の記号で何でできているかを示します。
この記事では、壁と柱の描き方と、材料を表す記号を解説します。構造ごとの柱の見え方の違いと、壁の厚さの読み方もこの記事の中身です。
記号は、国の建物の工事で使う図面の決まりから、縮尺(図面を実物の何分の1で描くか)が1/100・1/200 の図で使うものを例にしました。
平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。
壁と柱の切った面は、太い線で描く

建物を水平に切ると、切る高さにある壁と柱は、平面図では切った面(切断面)として描かれます。
製図の解説では、切った面の輪郭を太い線で描くとしています。平面図で切った面になるのは、壁と柱です。
冒頭で触れた国の図面の決まりは、国土交通省の「建築工事設計図書作成基準」です。この基準は線の太さを極太線・太線・細線の3つに分けていますが、どの部分にどの太さを使うかまでは決めていません。
基準の資料は、平面図に書く事項の1つに、壁と柱の位置と種類を挙げています。線の太さの種類は、建築図面の線の太さの読み方|極太線・太線・細線で解説しています。
材料の記号で、壁と柱が何でできているかを示す

壁と柱が何でできているかを表すのは、模様のように見える記号です。この記号を、材料構造表示記号と呼びます。

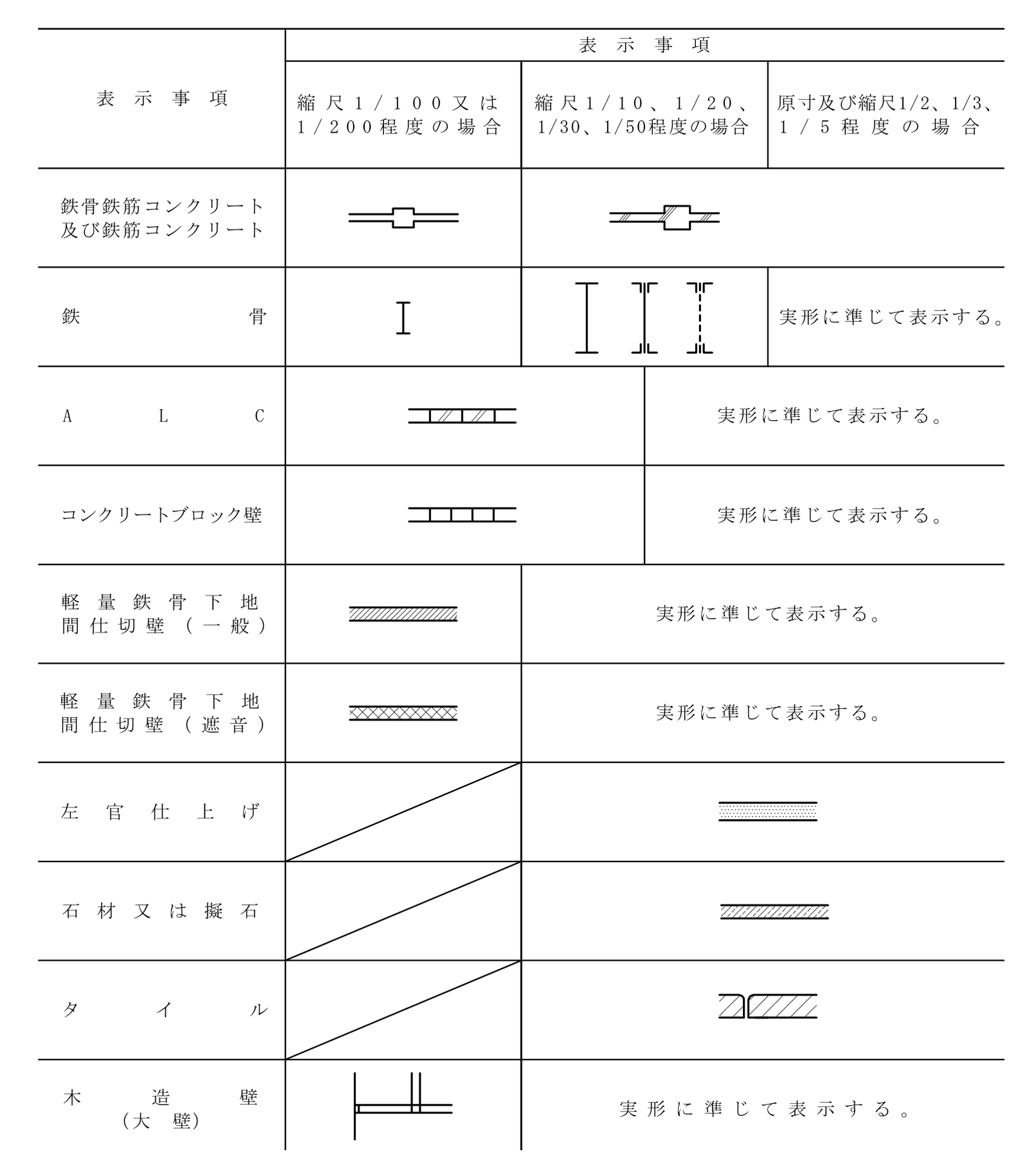

基準は、この記号を別表2 という表で、縮尺ごとの列に分けて決めています。別表2 の縮尺1/100・1/200 の列(国の建物の平面図で使う縮尺)にある、壁と柱の記号を次の表にまとめました。
| 記号の名前 | 中身(編集部の短い説明) |
|---|---|
| 鉄骨 | 骨組みに使う鉄の部材 |
| 鉄骨鉄筋コンクリート及び鉄筋コンクリート | 鉄骨と鉄の棒(鉄筋)とコンクリート、または鉄筋とコンクリートを組み合わせた柱や壁 |
| ALC | 気泡を入れた軽いコンクリートの板でつくる壁 |
| コンクリートブロック壁 | コンクリートのブロックを積んだ壁 |
| 軽量鉄骨下地間仕切壁(一般・遮音) | 薄い鉄の骨組みに板を張った、部屋を仕切る壁。一般と遮音で記号が分かれ、遮音は音が伝わりにくいようにしたもの |
| 木造壁(大壁) | 柱が壁の中に隠れる木造の壁 |
基準は、長い壁では端の部分だけに記号を描き、途中を省いてよいとしています。そのため、長い壁の途中に記号が無くても、描き忘れとは限りません。
同じ材料でも、縮尺によって記号の形は変わります。住宅などの図面では、この基準と違う記号を使うこともあるので、図面の凡例で確かめましょう。
記号の一つひとつの読み方は、材料構造表示記号の読み方|ハッチングでの材料の見分け方で解説しています。
柱の見え方は、鉄筋コンクリート造は四角、鉄骨造は I の形、木造は壁の線だけ

鉄筋コンクリート造は鉄筋とコンクリートで、鉄骨造は鉄の部材で骨組みをつくる構造です。
別表2 の行は材料の名前で分かれていて、構造ごとには分かれていません。そこで次の表では、縮尺1/100・1/200 の列の記号を構造ごとの柱に当てはめて、編集部が読み取りました。
| 構造 | 柱の見え方 |
|---|---|
| 鉄筋コンクリート造 | 壁の2本の線の途中に、壁より幅の広い四角 |
| 鉄骨造 | アルファベットの I の形 |
| 木造(大壁) | 柱の記号は無く、壁の2本の線だけ |
表に鉄骨鉄筋コンクリート造が無いのは、別表2 で鉄筋コンクリートと同じ記号になっているためです。
表の木造(大壁)の大壁は、柱を壁の中に埋め込み、柱が見えないようにした壁のつくり方です。
木造の柱は、縮尺1/100・1/200 の記号では壁の中に隠れて見えません。別表2 は、縮尺の大きい図(1/100 より実物に近い大きさで描く図)の列で、木の構造材(建物の骨組みになる木の材料)を四角に×を引いた形で表しています。
壁の厚さは、2本の線の間の寸法で読む

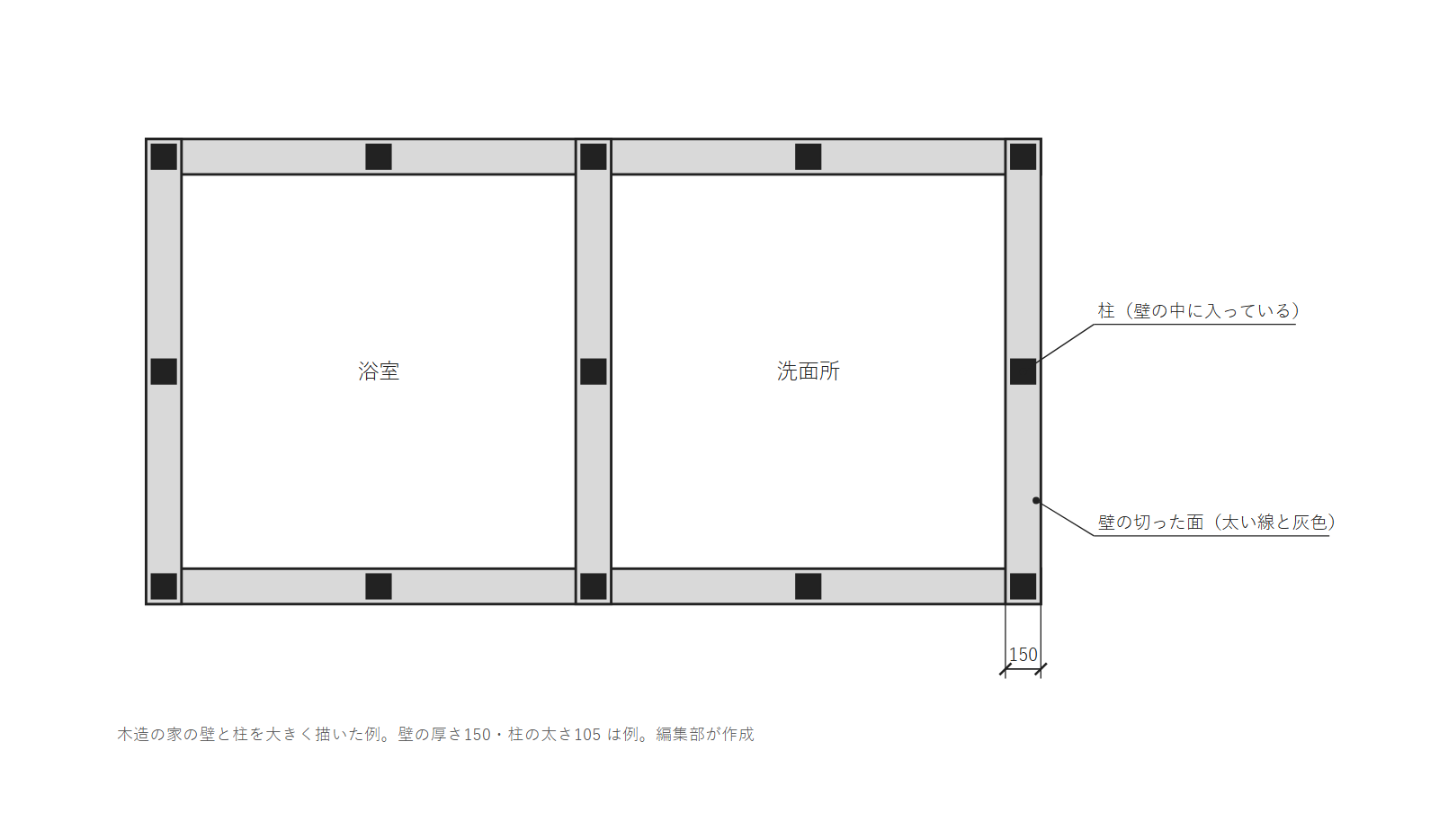

国の工事の図面では、寸法の単位の mm を省いて書きます。上の図では、壁の2本の線の間の寸法が150なので、壁の厚さは150mmです。
縮尺の大きい図では、柱は壁の2本の線の間に、四角に×を引いた形で描かれます。
壁の厚さのような細かい寸法を読むなら、平面図より縮尺の大きい平面詳細図を見てください。寸法の読み方は、平面図の寸法の読み方|外周の寸法の段・通り芯・室内の寸法で解説しています。
平面図の壁と柱は、線と記号と寸法から読もう

平面図の壁と柱は、切った面の太い線と、何でできているかを示す材料の記号で描かれます。
平面図の壁と柱で見る所は、次の3つです。
- 太い線で囲まれた所(切った壁と柱)
- 材料の記号と柱の形(何でできているか、どの構造か)
- 壁の2本の線の間の寸法(壁の厚さ)
図面を開いたら、凡例と縮尺を確かめてから、太い線で囲まれた所を探してください。柱の形を見るときも、縮尺で記号が変わることを忘れないようにしましょう。
