平面図の階段の書き方|1階と2階の表し方・昇りの矢印・スロープ・エレベーター

編集部 読了 約9分

  • 平面図の階段は、どちらから昇るのか分からない
  • 1階と2階で、同じ階段の描き方はどう違うの?
  • スロープやエレベーターは、平面図でどう描くの?

平面図は、建物の各階を水平に切って上から見た図です。平面図の階段は、段の線で形を描き、昇る向きを矢印で示します。

ただ、同じ階段でも、どの階の図かで描き方は違います。いちばん下の階では踊り場(階段の途中の平らな所)から先の段を途中で止め、いちばん上の階では踊り場までの段を途中から描くのが決まりです。

この記事では、国土交通省が国の建物の工事向けに定めた図面の基準をもとに、階段の描き分けと昇りの矢印を解説します。

スロープ・吹抜け・エレベーターの記号、住宅の階段の寸法の決まり、階段を描く順の例も、あわせて載せました。

平面図そのものの読み方を知りたいときは、建築図面の平面図とは|水平に切った間取りの図面をあわせて読んでください。

矢印は昇る向き。2階建ての1階は折れた線で止め、2階は折れた線から描く

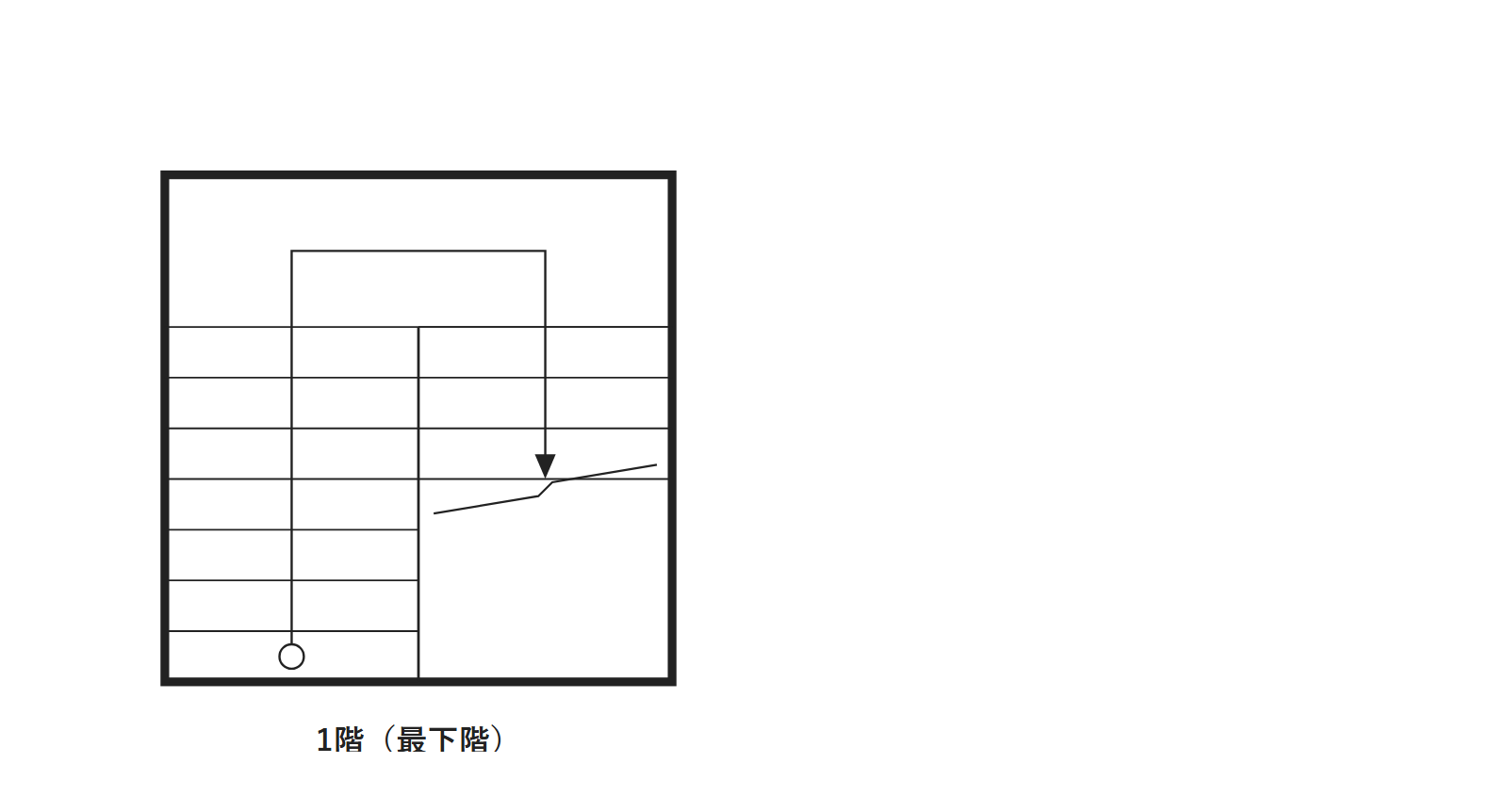

1階(最下階)1階(最下階)

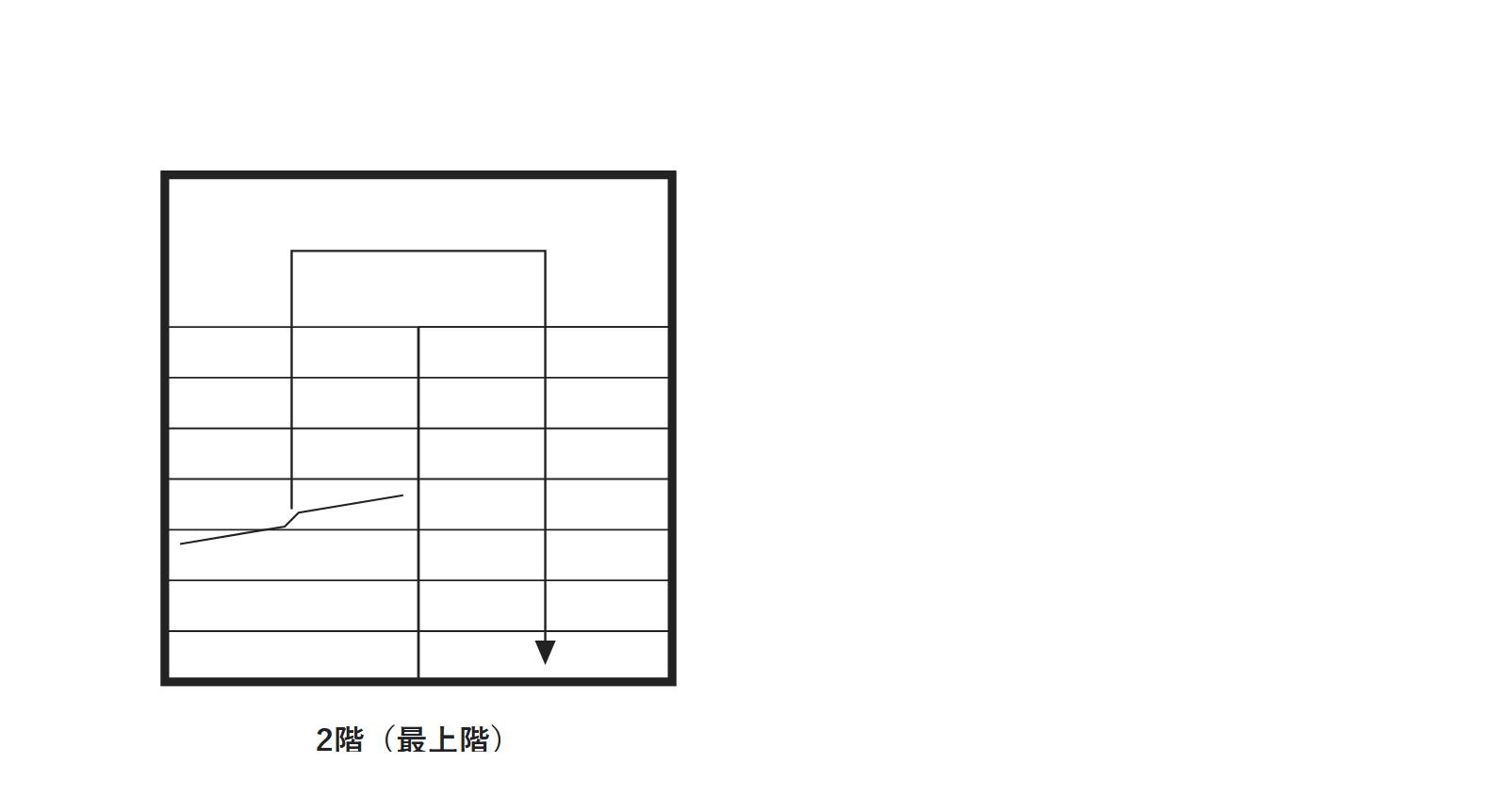

2階(最上階)2階(最上階)
同じ階段を、1階と2階の平面図で描いた例。どちらも左の端が踊り場。左の1階は右下の丸から昇り、矢印は上の列の斜めに折れた線まで。右の2階は、段の線と矢印が下の列の折れた線から始まり、矢印は上の列の端まで。階段の形は例。編集部が作成

上の図は、例として木造2階建ての住宅の階段を、1階と2階で並べたものです。左の端が踊り場で、下の列が踊り場までの段、上の列が踊り場から先の段です。

矢印は、紙の上下ではなく、人が階段を昇って進む向きを示します。1階では、矢印が右下の丸から始まり、踊り場で向きを変えて、上の列の斜めに折れた線で止まります。

2階では、下の列の折れた線より右の段を描きません。矢印は、その折れた線から上の列の端までです。

上の1階と2階の図は、国土交通省の「建築工事設計図書作成基準」の描き方にそろえて描きました。

この基準は、縮尺(図面を実物の何分の1で描くか)が1/100と1/200の図面に使う記号を、別表1 という表にまとめています。

別表1 は、階段の記号を最上階・一般階・最下階の3つに描き分けています。2階建てには、あいだの階(一般階)がありません。

住宅の図面など、国の工事のほかの図面では、記号の形が違う場合があります。

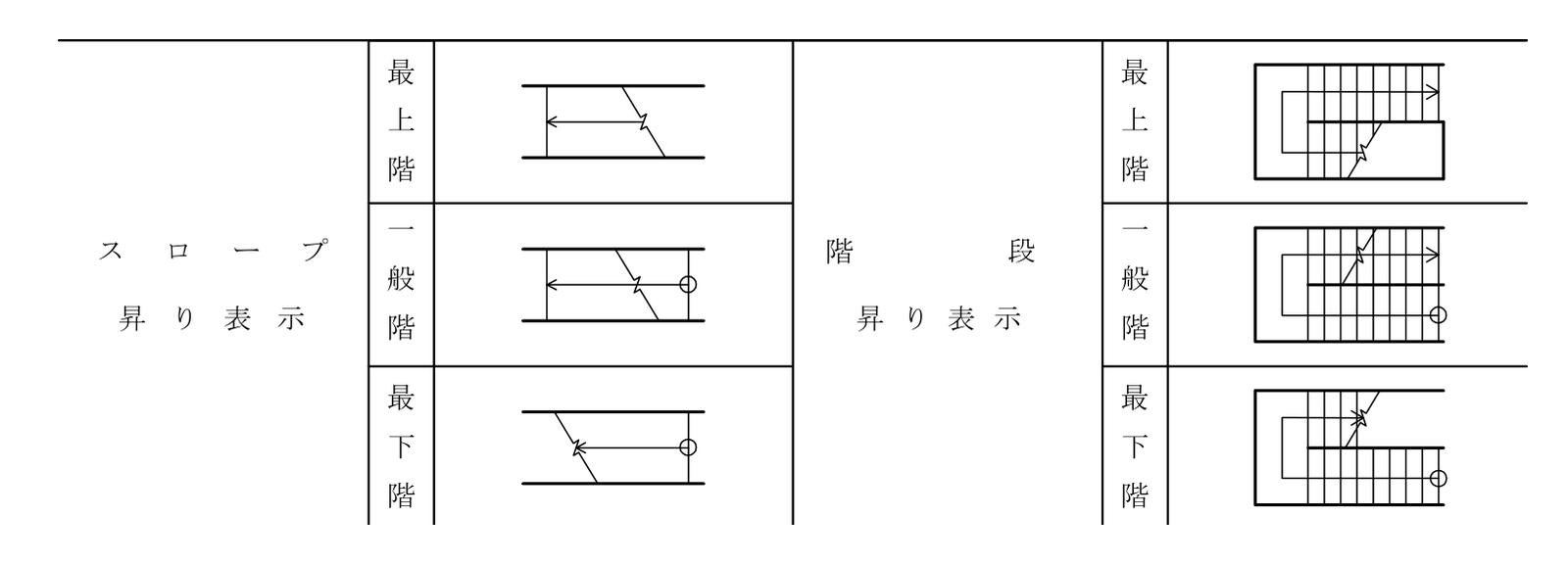

建築工事設計図書作成基準の別表1 の、スロープと階段の記号
別表1 の一部。右の階段の記号が、上から最上階・一般階・最下階の順に並ぶ。左はスロープ(坂道)の記号。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

別表1 の記号には「昇り表示」と書かれています。別表1 の図も、上の例と同じく左の端が踊り場です。

3つの記号の違いは、次のとおりです(記号の図から編集部が読んだもの)。

階段の線斜めに折れた線小さな丸矢印
最下階(いちばん下の階)折れた線より先の段は描かない踊り場から先の段の途中昇り始めにある丸から始まり、折れた線で止まる
一般階(あいだの階)全部描く踊り場から先の段の途中昇り始めにある丸から始まり、踊り場から先の段の端まで
最上階(いちばん上の階)踊り場までの段は、折れた線から踊り場までだけ描く踊り場までの段の途中無い折れた線から始まり、踊り場から先の段の端まで

斜めに折れた線と小さな丸が何を表すかは、別表1 に説明がありません。上の表に書いたのは、線と丸が置かれている位置だけです。

Web の解説記事には、この線を切断線と呼ぶものもあります。ただし、国土交通省の基準で切断線といえば、断面図でどこを切ったかを示す一点鎖線のことです。

そのため、この記事では「斜めに折れた線」と書いています。

スロープも階で3つに描き分け、勾配の上限は1/8か1/12

建築工事設計図書作成基準の別表1 の、スロープの昇り表示の記号。上から最上階・一般階・最下階
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

スロープ(坂道)も、階段と同じく最上階・一般階・最下階の3つの記号に分かれています。段の線の代わりに、両側の2本の線と矢印で描く記号です。

一般階と最下階では、昇り始めの端に小さな丸があります。最下階の矢印は斜めに折れた線まで、最上階の矢印は斜めに折れた線から端までです(記号の図から編集部が読んだもの)。

階段の代わりに設けるスロープは、どの建物でも勾配を1/8以下にすると決まっています(建築基準法施行令 第26条)。

勾配の分数の読み方は、建築図面の勾配の表し方|分数・角度・屋根の4/10を見てください。

病院・百貨店・ホテルのように、不特定多数の人が使う建物や、主に高齢者・障害者が使う建物には、もっと厳しい決まりがあります。

床面積の合計が2,000㎡以上なら、新しく建てるときなどにバリアフリー法の基準に合わせるのが義務です。

その基準は、高齢者や障害者が使う経路のスロープの勾配を1/12以下と定めています。高さが16cm以下のスロープなら、1/8以下でもかまいません(バリアフリー法施行令 第19条)。

※条文は、国の法令を調べるサイト e-Gov で2026年10月23日に確かめました

吹抜けとエレベーターは、四角に対角線の記号

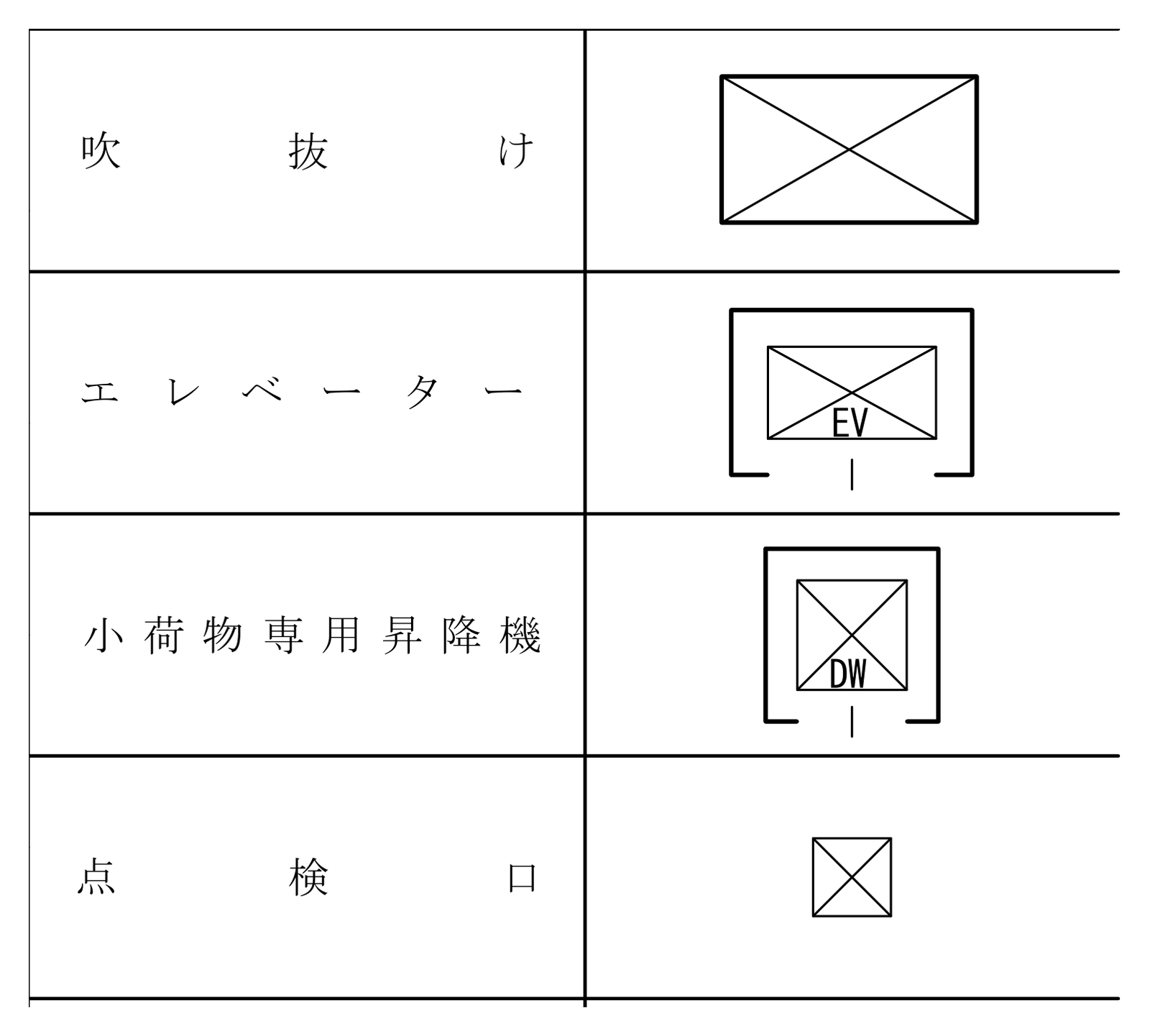

建築工事設計図書作成基準の別表1 の、吹抜け・エレベーター・小荷物専用昇降機・点検口の記号
別表1 の一部。いちばん上が吹抜けの記号で、エレベーター(EV)・小荷物専用昇降機(DW)・点検口が続く。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

吹抜けは、その階の床を設けず、下の階と上下がつながっている所です。平面図では、四角の中に対角線を2本引いた記号で表します。

吹抜けと同じ、四角に対角線を引いた形の記号は、ほかに次の3つです。

種類記号の形と、何の記号か(編集部の短い説明)
エレベーター四角に対角線を引き、「EV」と書く。外側にコの字形の枠がある
小荷物専用昇降機エレベーターと同じ形で、「DW」と書く。物を運ぶ小さな昇降機
点検口小さな四角に対角線を引く。天井や床の中を点検するために開ける口

吹抜けとエレベーターはどちらも四角に対角線の形なので、「EV」の文字と外側のコの字形の枠で見分けます。別表1 にはエレベーターの記号が1つだけで、階段のような階ごとの描き分けはありません。

小荷物専用昇降機は、かごを真上から見た広さが1㎡以下で、かごの天井の高さが1.2m以下のものです(建築基準法施行令 第129条の3)。

上の階と下の階の平面図を見比べる読み方は、平面図で読む上下階の関係|見上げ線・吹抜け・下の階の屋根で解説しています。

住宅の階段は幅75cm以上・蹴上げ23cm以下・踏面15cm以上

住宅の階段の寸法の決まりの図。横から見た図に蹴上げ23cm以下と踏面15cm以上、上から見た図に幅75cm以上
建築基準法施行令 第23条をもとに編集部が作成。図の長さの比は実物と違う

階段の幅・蹴上げ(1段の高さ)・踏面(1段ごとの、足を乗せる面の奥行き)は、建築基準法施行令 第23条で決まっています。平面図では、段の線の間隔が踏面です。

幅は、第23条の中の表で、階段の種類ごとに決まっています。住宅の蹴上げと踏面には、その表とは別に緩めた値があります。

寸法住宅の階段の決まり条文の中の出どころ
階段と踊り場の幅75cm以上表の(四)(学校・大きな店・劇場の客用などに当たらない階段)
蹴上げ23cm以下表のあとの、住宅の階段の決まり
踏面15cm以上表のあとの、住宅の階段の決まり

※2026年10月23日に e-Gov で確かめた条文です

回り階段の踏面を測る位置の図。向きを変える所の3段で、狭い方の端から30cmの所の長さが踏面
建築基準法施行令 第23条 第2項をもとに編集部が作成。段の分け方と幅は例

踊り場の代わりに、向きを変える所の段を扇の形にした階段が、回り階段です。狭い方の端と広い方の端で、段の奥行きが違います。

そこで施行令 第23条 第2項は、回り階段の踏面を、狭い方の端から30cmの位置で測ると決めています。住宅なら、この位置で測った長さが15cm以上必要です。

階段の平面と断面を詳しく描いた図面の読み方は、部分詳細図・階段詳細図の読み方|部位ごとの納まりと階段の段の寸法で解説しています。

階段を描く順の例は、外形、段の線、折れた線、矢印

平面図に階段を描く順の例(最下階)。1 階段の外形、2 段の線、3 斜めに折れた線、4 昇り始めの丸と矢印
別表1 の階段の記号の形と、平面図を描く順の解説記事をもとにした編集部の例。青い線は、各手順で描き足す線

階段を描く順は、この基準には決まりがありません。ここでは、別表1 の記号の形を、描くときの順に並べてみます(描き方は編集部の例)。

  1. 階段の外形
  2. 段の線(間は踏面の寸法。上の列は、あとで折れた線を描く所まで)
  3. 斜めに折れた線
  4. 昇り始めの丸と、昇る向きの矢印

平面図を描く手順を書いた解説記事を編集部で11本集めたところ、8本が最初に通り芯(位置の基準の線)を引いていました。その8本のうち6本の順は、壁と柱、開口部(窓とドア)、設備や家具、文字です。

階段を手順のどこで描くかは、どの記事にも書かれていません。ここでは、壁を描き終えたあとに入れる例にしました。

上の図は最下階の例です。最上階では、段の線を描く範囲、折れた線の位置、矢印の始まりが変わり、昇り始めの丸は描きません。

一般階も含めた描き分けは、最初の節の表のとおりです。

平面図の階段は、矢印と階ごとの描き分けから読もう

この記事のまとめの表。階段の最上階・一般階・最下階、スロープ、吹抜け、エレベーター、住宅の階段の寸法
この記事のまとめ。編集部が作成

国の建物の工事で使う、縮尺1/100・1/200の平面図では、階段を最上階・一般階・最下階で描き分け、矢印で昇る向きを示します。スロープも同じ3つに分けて描くのが決まりです。

平面図の階段で読む所は、次の3つです。

  • 昇る向きの矢印
  • 斜めに折れた線がどこにあるか(どの階の図か)
  • 段の線の間隔(踏面)

住宅の図面など、国の工事のほかの図面では、記号の形が違うこともあります。図面を開いたら、まず凡例(記号の説明の欄)で記号を確かめ、階段の矢印の先を上の階の平面図と見比べてください。
