平面図で読む上下階の関係|見上げ線・吹抜け・下の階の屋根

編集部 読了 約4分

  • 平面図の破線や細い線は、何を表しているの?
  • 平面図で、上の階や下の階はどう分かるの?
  • 平面図に、下の階の屋根はどう描くの?

平面図(建物の各階を水平に切って、上から見た図)には、その階の壁や部屋のほかに、破線や細い線で描かれた物もあります。その多くは、切った面より上にある物や、切った面の下に見える物です。

平面図では、切った面より上の物を点線や破線(見上げ線)、下に見える物を細い線(見え掛り線)で描き分けます。2階の平面図なら、1階の屋根は細い線で描かれ、吹抜けの記号とあわせて、1階との重なりを読む手がかりです。

この記事では、その線の名前と意味、吹抜けや下の階の屋根から上下の階の関係を読む方法を解説します。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

平面図は、切った面の上の物と下に見える物を別の線で描く

2階建ての住宅を横から見た図。2階の平面図で切る高さの上にエアコン、下に見える1階の屋根
2階建ての住宅を横から見た図。形と高さは例。編集部が作成

切る高さは、おおむね腰の高さとする建築の解説記事(以下、解説記事)があります。

この記事では、切った面より上にある物を描く線を「見上げ線」、切った面の下に見える物を描く線を「見え掛り線」と呼びます。

国土交通省の「建築工事設計図書作成基準」は、国の建物の工事で使う図面の決まりです。

この基準は、CAD(コンピューターで図面を作る道具)のレイヤの名前に、この2つを挙げています。レイヤは、図面の要素を分けて重ねる層です。

ただし、線の意味までは書いていません。基準は令和2年改定の版で、2026年10月23日に確かめました。

この記事で説明する線の意味は、解説記事と大学の製図の教材をもとに、編集部が解釈したものです。解説記事は、「見上げ線」という名前を使っていません。

見上げ線は、切った面より上の物を原則として点線や破線で描く

部屋の平面図に、壁の上の方のエアコンと下り天井を破線で描いた例
描き方は例。編集部が作成

切った面より上の部分は取り除いて見るので、本来は描きません。位置を示したい物だけを描き足します。

腰より高い位置にある物は、原則として点線や破線で示します(解説記事による)。例は、壁の天井近くに付けるエアコンや、天井が一段下がった所(下り天井)などです。

解説記事は、床面より下の物や、位置が決まっていない物も点線や破線で示すとし、場合によって扱いが変わる所もあると書いています。点線や破線は、切った面より上の物だけに使う線ではありません。

下の階の屋根は、見え掛り線として細い線で描く例がある

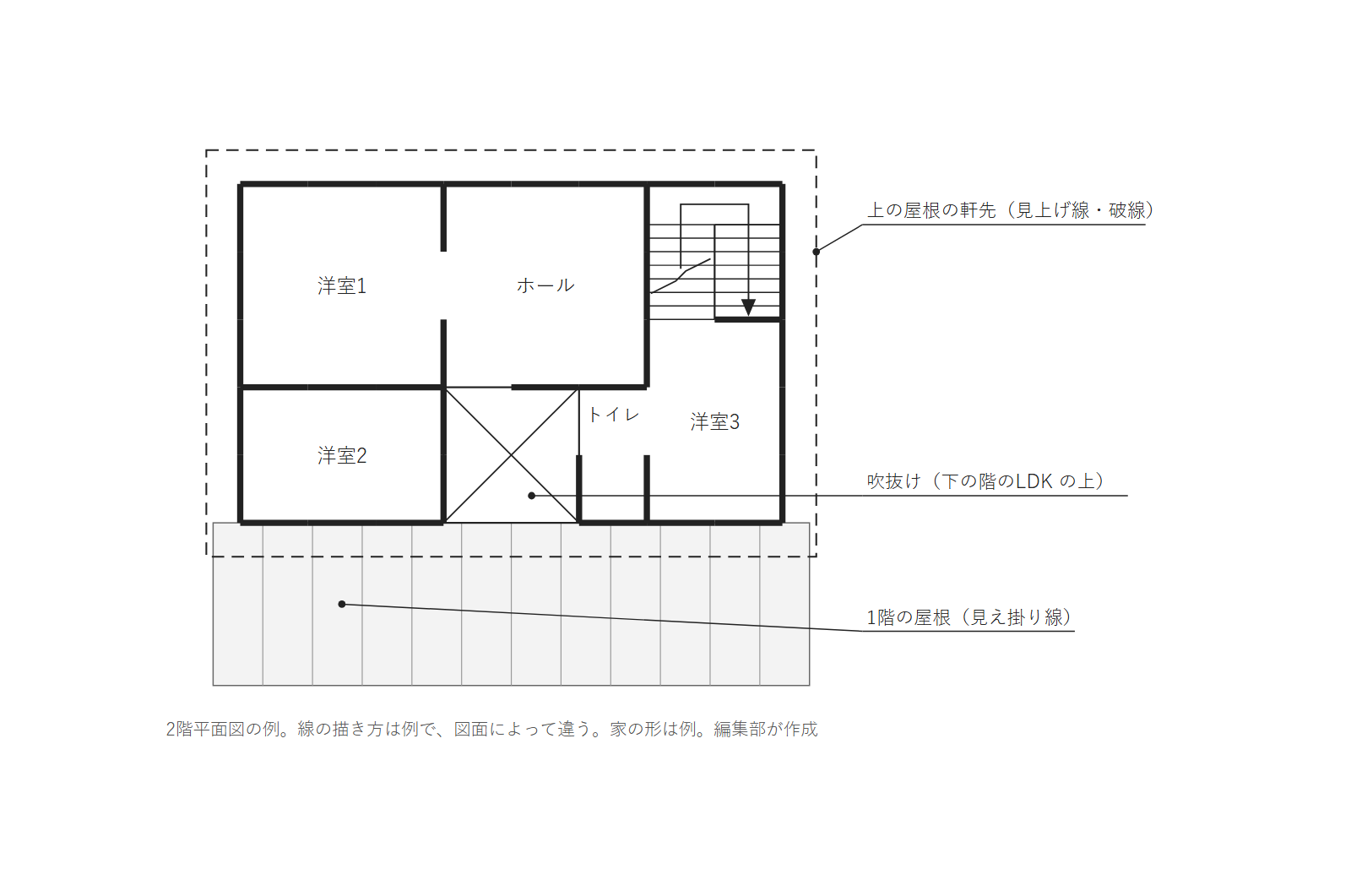

見本の住宅の2階平面図に、吹抜け・1階の屋根・上の屋根の軒先を描いた図
見本の住宅(説明のために描いた木造2階建ての住宅の例)の2階。線の描き方は例で、図面によって違う。編集部が作成

平面図で、切った面より下にあって上から見える物を、見え掛りと呼びます。その輪郭を細い線で描いたものが、見え掛り線です。

上の図では、切った壁が太い線で、図の下側(洋室2・吹抜け・洋室3の外)にある1階の屋根が、細い線で描いた灰色の部分です。2階の外壁を囲む破線は、2階の上にかかる屋根の軒先(外壁より外に出た屋根の先)で、見上げ線として描きました。

この描き分けは、大学の製図の教材を平面図にあてはめたものです。教材は、展開図(部屋の壁の面を表す図)と天井伏図(天井を表す図)の項目で、切り口(切られた壁などの面)を太い線、見え掛りを細い線で描いています。

同じ教材の平面図の項目は、造り付けの家具や設備機器を細い線、移動できる家具を細い破線で描くとしています。

吹抜けは、四角に対角線の記号で、下の階とつながる所を示す

吹抜けの記号。四角に対角線を2本引いた形
国土交通省「建築工事設計図書作成基準」別表1 の吹抜けの記号をもとに編集部が作成

見え掛り線の節の、見本の住宅の2階の図で、対角線の入った四角が吹抜けです。吹抜けは、その階の床を設けず、下の階と上下がつながっている所です。

この見本では、吹抜けの下に1階の LDK(居間・食堂・台所を1つにした部屋)があります。

2階の図だけでも、1階との重なりは読めます。灰色の屋根は、1階が2階より外に出ている所です。

階段の描き方と、吹抜けに似た形の記号(エレベーターなど)との見分け方は、平面図の階段と吹抜けの表し方|昇り表示・切断線で解説しています。

上下の階は、平面図の破線・細い線と吹抜けの記号から読もう

この記事のまとめの表。見上げ線、見え掛り線、吹抜け、上下の階の読み方、線の意味
この記事のまとめ。編集部が作成

平面図には、その階の壁や部屋のほかに、切った面より上の物と下に見える物も、線を描き分けて描かれます。

平面図で上下の階を読むときに見る所は、次の3つです。

  • 見上げ線:点線や破線(切った面より上の物など。ほかの意味にも使う)
  • 見え掛り線:細い線(切った面の下に見える物。下の階の屋根や、造り付けの家具など)
  • 吹抜け:四角に対角線の記号

線の描き方は図面によって違います。図面を開いたら、凡例(記号や線の説明を書いた欄)があれば、まずそこで線の意味を確かめてください。
