平面図の窓とドアの記号|引き戸・開き戸・引違い窓・玄関の書き方と見方

編集部 読了 約7分

  • 平面図の窓やドアの記号が、どれが何か分からない
  • 引き戸と開き戸は、図面表記でどう違うの?
  • 平面図に窓やドアを描くとき、どう描けばいいの?

平面図(建物の各階を水平に切って、上から見た図)では、壁を2本の線で描きます。平面図の窓とドアは、種類ごとに決まった記号で、壁の切れ目に描きます。

窓は細い2本の線、戸は1本の線が基本です。開き戸の記号は、円弧で開く向きを表します。

戸(ドア)と窓をまとめた呼び名は、建具です。

この記事では、国土交通省の「建築工事設計図書作成基準」の記号をもとに、窓・開き戸・引き戸の見分け方を解説します。

あわせて、玄関ドアに使う記号と、建具ごとの一覧表(建具表)と照らし合わせる番号(建具符号)、描く順の例も扱います。

この基準は、国の建物の工事で使う図面の書き方を決めたものです。縮尺(図面を実物の何分の1で描くか)が1/100と1/200の図面の記号は、別表1 という表にまとまっています。

住宅の図面など、国の工事のほかの図面では、記号の形が違う場合があります。

この記事の記号の形の説明と、別表1 に書かれていない読み方は、編集部が記号の図から読み取ったものです。

平面図そのものの読み方は、建築図面の平面図とは|水平に切った間取りの図面で解説しています。

窓の記号は、壁の切れ目の細い2本の線

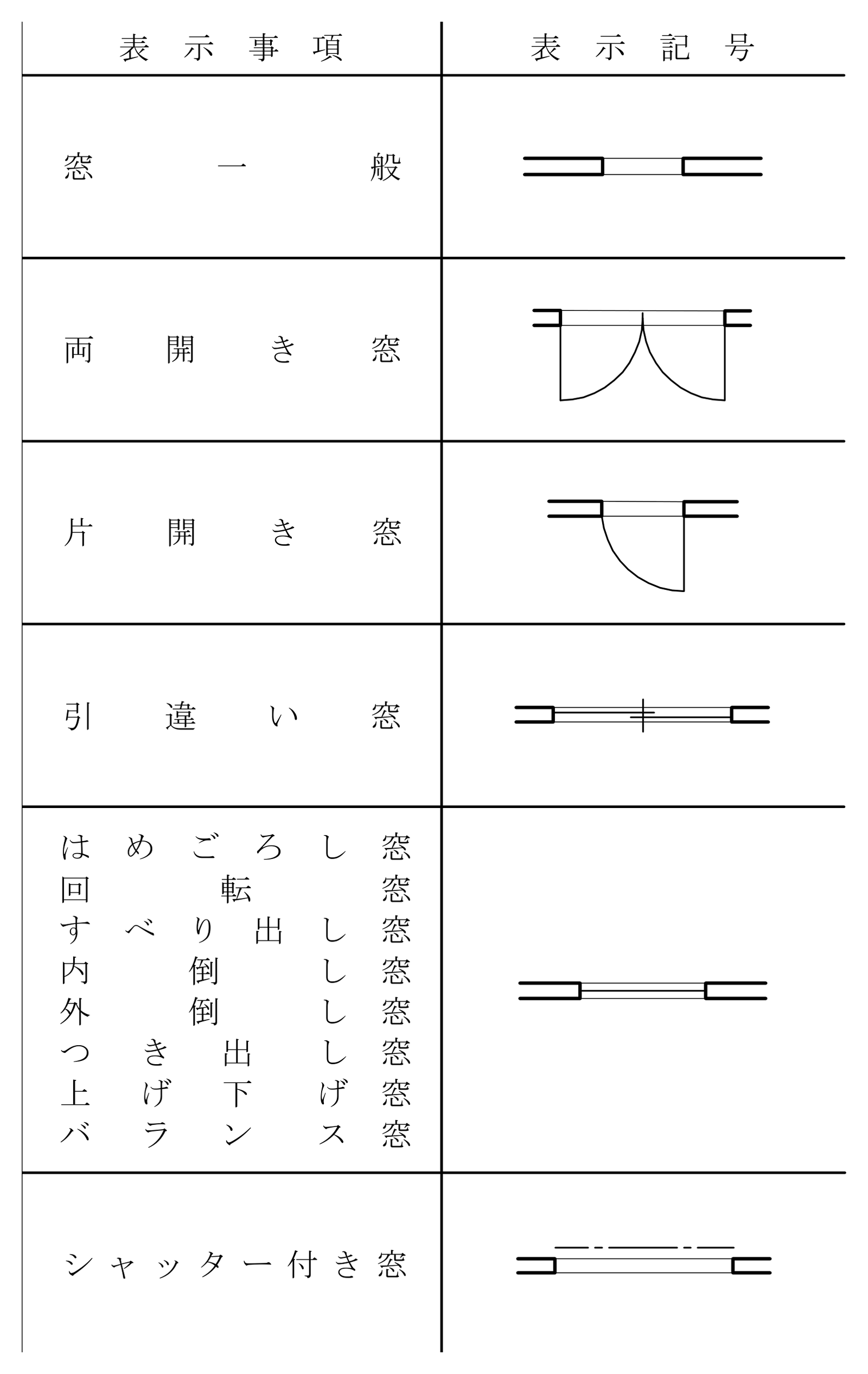

建築工事設計図書作成基準の別表1 の、窓一般からシャッター付き窓までの記号
別表1 の窓の部分。両開き窓・片開き窓には円弧が、引違い窓には真ん中に短い縦の線がある。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

図の左右の太いコの字形は、壁の2本の線の端を閉じた所です。

窓の種類記号の形
窓一般壁の切れ目に、細い線を2本引く
引違い窓細い線を2本ずつずらして並べ、真ん中に短い縦の線を引く
両開き窓・片開き窓窓が回って開く範囲を円弧で描く
はめごろし窓・上げ下げ窓など8種類窓一般とよく似た、細い2本の線。8種類とも同じ1つの記号

窓一般は、窓の種類を決めずに描くときに使います。

引違い窓は、2枚の窓を左右に滑らせて開ける窓です。真ん中の短い縦の線は、引違い窓だけでなく、引き戸の記号にもあります。

窓か戸かは、細い2本の線か1本の線かで見分けます(読み方は編集部)。

はめごろし窓は開かない窓、上げ下げ窓は上下に動かして開ける窓です。8種類には、ほかに回転窓・すべり出し窓・内倒し窓・外倒し窓・つき出し窓・バランス窓があります。

この8種類は記号が同じなので、平面図だけでは開き方を見分けられません。開き方は、建具表で確かめてください。

別表1 には、窓の記号に文字や線を添えたものもあります。記号の上か下に、格子付き窓は「コ」、網戸付き窓は「ア」、ブラインド付き窓は「ブ」、カーテン付き窓は「カ」を添えます。

シャッター付き窓は、壁の切れ目の片側に一点鎖線(長い線と点を交互に並べた線)を添えた形です。

開き戸と玄関ドアは、円弧のある側の部屋へ開く

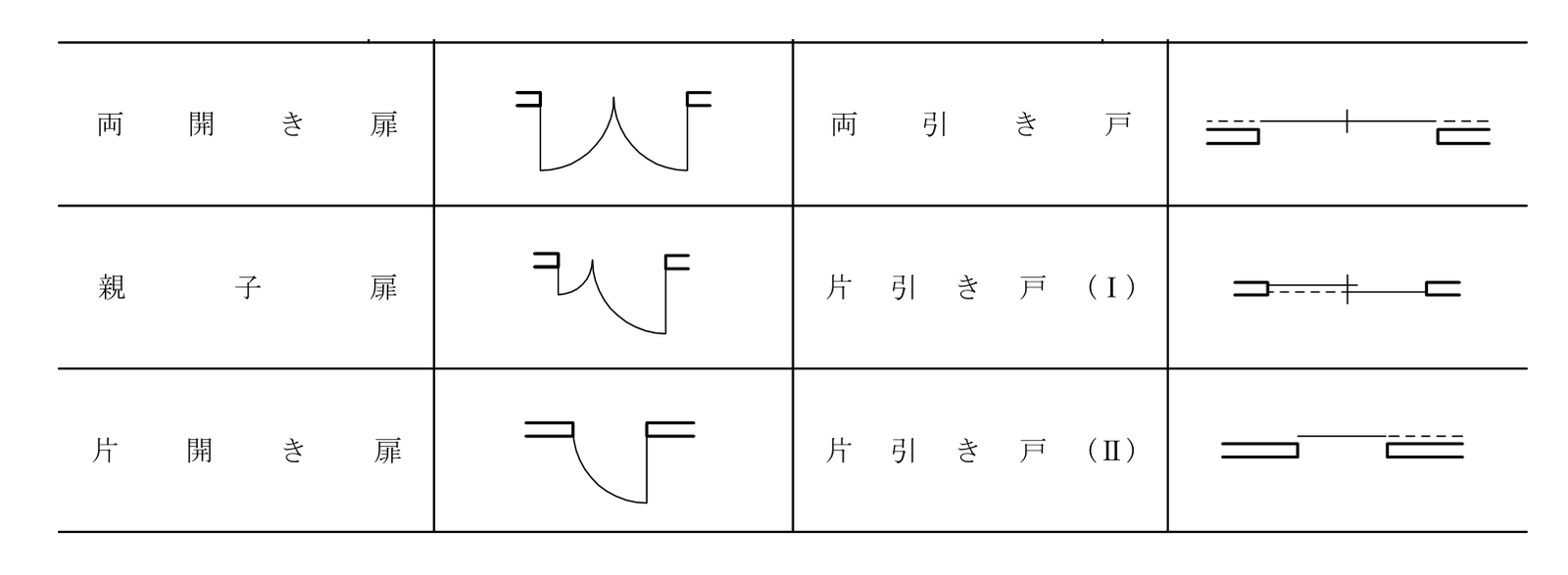

建築工事設計図書作成基準の別表1 の、両開き扉・親子扉・片開き扉の記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

開き戸の記号は、扉が円弧のある側の部屋へ開くと読みます(読み方は編集部)。描くときも、扉が開く側の部屋に円弧を描きましょう。

開き戸は、丁番(ちょうつがい)という金具を軸にして、扉が回って開く戸です。別表1 は、開き戸の記号を「扉」という名前で載せています。

記号は、開いた状態の扉を表す線と、扉の先が動く範囲を表す円弧でできています。壁から直角に出た線が扉で、その根もとが丁番の付く側です(読み方は編集部)。

扉の枚数で、記号は次の3つに分かれます。

  • 片開き扉:扉が1枚。円弧が1つ
  • 両開き扉:同じ幅の扉が2枚で、左右に開く。円弧が2つ
  • 親子扉:幅の違う扉が2枚。大きい円弧と小さい円弧が1つずつ

別表1 には「玄関」という名前の記号がありません。そのため玄関の戸も、ほかの戸と同じく、開き方に合う記号で描きます。

引き戸は壁に沿った1本の線、折戸は山形の線、シャッターは一点鎖線

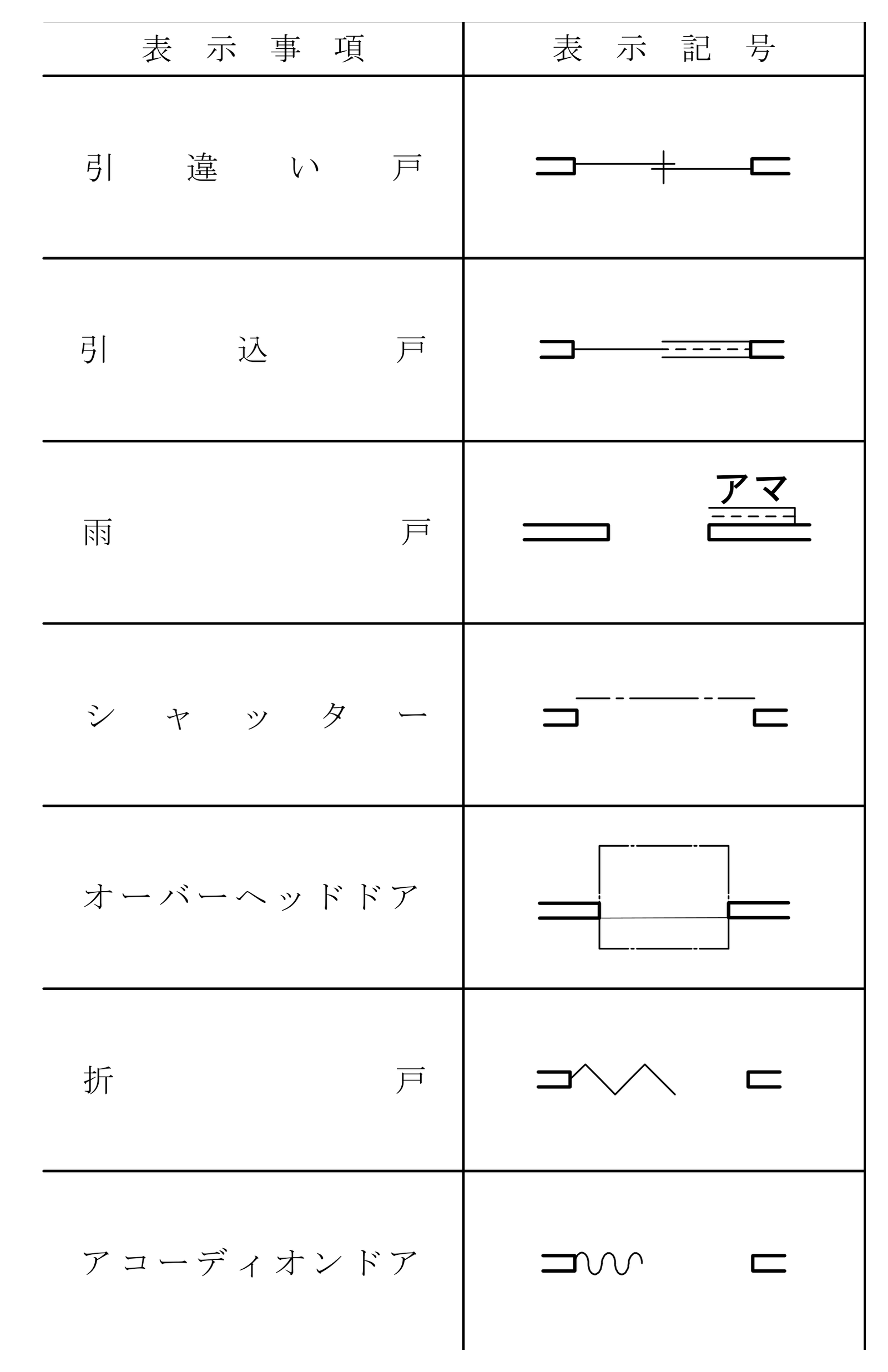

建築工事設計図書作成基準の別表1 の、両引き戸・片引き戸から、引違い戸・引込戸・雨戸・シャッター・オーバーヘッドドア・折戸・アコーディオンドアまでの記号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

引き戸は、戸を横に滑らせて開ける戸です。引き戸の記号には円弧が無く、壁に沿った1本の線で戸を表します。

戸の種類によっては、破線(短い線を並べた線)を添えます。

戸の種類記号の形
引違い戸戸の1本の線の真ん中に、短い縦の線
両引き戸戸の線の両端に破線、真ん中に短い縦の線
片引き戸(Ⅰ)戸の線の片側に破線、真ん中に短い縦の線
片引き戸(Ⅱ)縦の線が無く、戸の線と破線が片側に寄る
引込戸戸の線と、壁の線の中に引いた破線
雨戸壁の切れ目の外側に、戸の線と「アマ」の文字
シャッター壁の切れ目の片側に、一点鎖線
オーバーヘッドドア壁の切れ目に重ねて四角を描く
折戸山形に折れた線(折りたたんで開ける戸)
アコーディオンドア波の形の線(蛇腹のように縮めて開ける戸)

破線の意味は、別表1 に説明がありません。編集部は、戸が引かれていく所と読みました。

真ん中の短い縦の線の意味も、別表1 からは分かりません。

シャッターの一点鎖線を壁のどちら側に引くかも、別表1 には書かれていません。実際の図面では、凡例(記号の説明の欄)や建具表で確かめます。

建具符号で、建具表とつなぐ

建築工事設計図書作成基準の別表1 の、建具符号の記号。円の上に整理番号、下に建具略号、右に防火戸の種類とくつずり番号
別表1 の一部。出典:国土交通省「建築工事設計図書作成基準(令和2年改定)」別表1 を切り出して編集部が作成

円弧や線の記号だけでは、建具の開き方や大きさまでは分かりません。そこで平面図では、建具ごとに建具符号を付けて、建具表の同じ建具とつなぎます。

建具符号の形は、横の線で上下に分けた円です。上の半分に整理番号、下の半分に建具略号を書き、右には防火戸の種類と、くつずりの番号を添えます。

建具略号は、WD(木製の戸)やAW(アルミ製の窓)のように、材質と、戸か窓かの別を表す文字です。

防火戸は、火事のときに炎をさえぎるための戸です。くつずりは、戸の足もとの下枠を指します。

建具符号の読み方は、建具位置図(建具キープラン)とは|平面図の建具符号との関係で解説しています。

窓とドアを描く順の例は、壁の切れ目、建具の線、建具符号

平面図に窓とドアを描く順の例。1 壁を窓とドアの幅だけ切る、2 窓は細い2本の線、3 開き戸は扉の線と円弧、4 建具符号を添える
別表1 の窓とドアの記号の形と、平面図を描く順の解説記事をもとにした編集部の例。3 は開き戸の例。青い線は、各手順で描き足す線

窓とドアを描く順は、この基準には決まりがありません。ここでは、別表1 の記号の形を、描くときの順に並べてみます(描き方は編集部の例)。

平面図を描く手順を書いた解説記事を編集部で11本集めたところ、8本が最初に通り芯(位置の基準の線)を引いていました。

その8本のうち6本の順は、壁と柱、開口部(窓とドア)、設備や家具、文字です。次の手順では、この順のうち、開口部の段を細かくしました。

  1. 窓とドアの幅(建具の寸法)だけ壁を切り、壁の切れ目を作る
  2. 窓は、切れ目に細い2本の線を描く
  3. 開き戸は扉の線と円弧、引き戸は壁に沿った線、折戸は山形に折れた線を描く
  4. 窓とドアのそれぞれに建具符号を添えて、建具表とつなぐ

平面図の窓とドアは、線の本数と円弧から読もう

この記事のまとめの表。窓、8種類の窓、開き戸、引き戸、折戸、シャッター、建具符号の記号の見方
この記事のまとめ。編集部が作成

国の建物の工事で使う、縮尺1/100・1/200の平面図では、窓と戸を別表1 の記号で壁の切れ目に描くのが決まりです。

平面図の窓とドアで読む所は、次の3つです。

  • 壁の切れ目の線が2本か1本か(窓か戸か)
  • 円弧があるか(開き戸・開き窓か)
  • 建具符号が何か(建具表で開き方と寸法を確かめる)

住宅の図面など、国の工事のほかの図面では、記号の形が違うこともあります。図面を開いたら、まず凡例で記号を確かめ、円弧がどちらの部屋の側にあるかで扉が開く部屋を見てください。
