建築図面の方位の読み方｜方位記号と北の向き

＊2026年9月29日に確認した内容です。国土交通省の「建築工事設計図書作成基準」「建築工事設計図書作成基準の資料」（どちらも令和2年改定）、「建築設備工事設計図書作成基準（令和6年改定）」と、「建築基準法施行規則」によります。国土交通省の基準は、国の建物の工事（官庁営繕）のための図面の決まりです。

建築図面では、方位（東西南北の向き）を、図の向きと方位記号で表します。この記事では、図の上を北にする決まりと、方位記号の読み方、方位を書く図面を、国土交通省の図面の基準と建築基準法施行規則をもとに載せています。

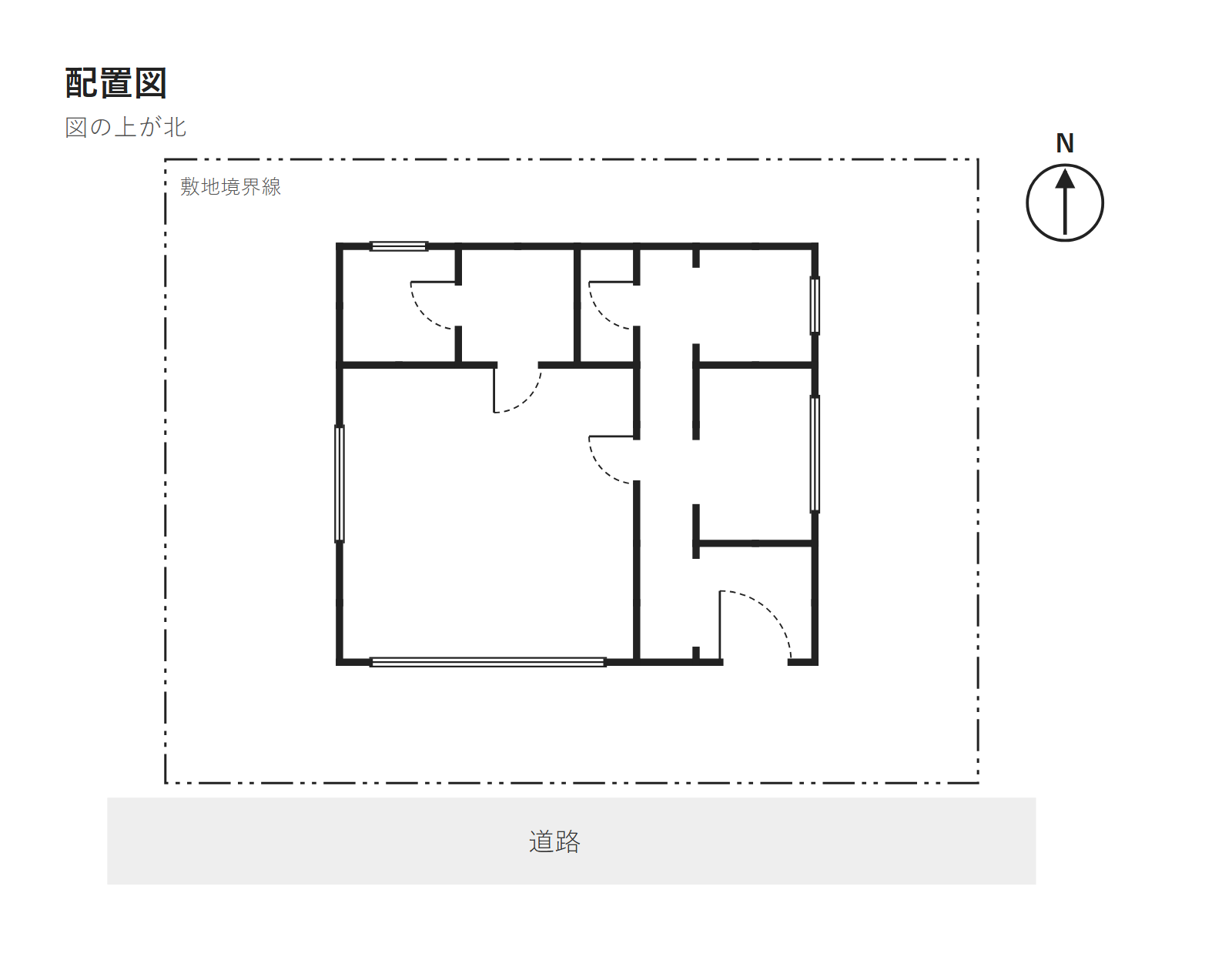

平面図・配置図・案内図は、図の上を北にして描く

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.1(5)1)は、平面図・配置図・案内図などを、図の上方を北として描くとしています。平面図は各階を水平に切って上から見た図、配置図は敷地の中での建物の位置を表す図、案内図は敷地の場所を表す図です。

電気・空調・給排水などの設備の図面の基準（建築設備工事設計図書作成基準）も、第5章で、案内図は図の上方を北とし、配置図は方位指示線（北の向きを示す線）を書いて「原則として、図の上方を北とする」としています。

方位記号は、矢印の向きが北

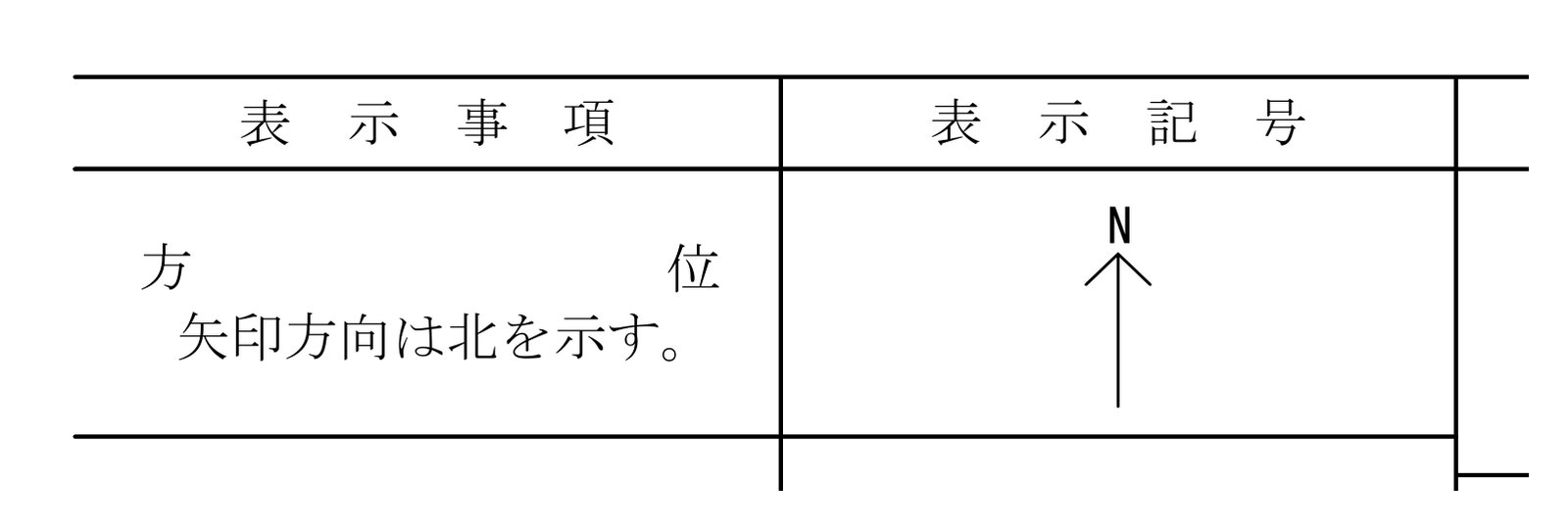

方位記号は、北の向きを示す記号です。基準の別表1 は、方位の表示記号を、N の文字を付けた矢印とし、「矢印方向は北を示す。」としています。

N は、英語の North（北）の頭の文字です。矢印の先が北なので、矢印と反対の向きが南、矢印に向かって右が東、左が西です。

設備の図面の基準のように「原則として」上が北とされている図面では、北が真上でない図もありえます。その場合も、方位記号の矢印の向きで北を読みます。

方位を書く図面

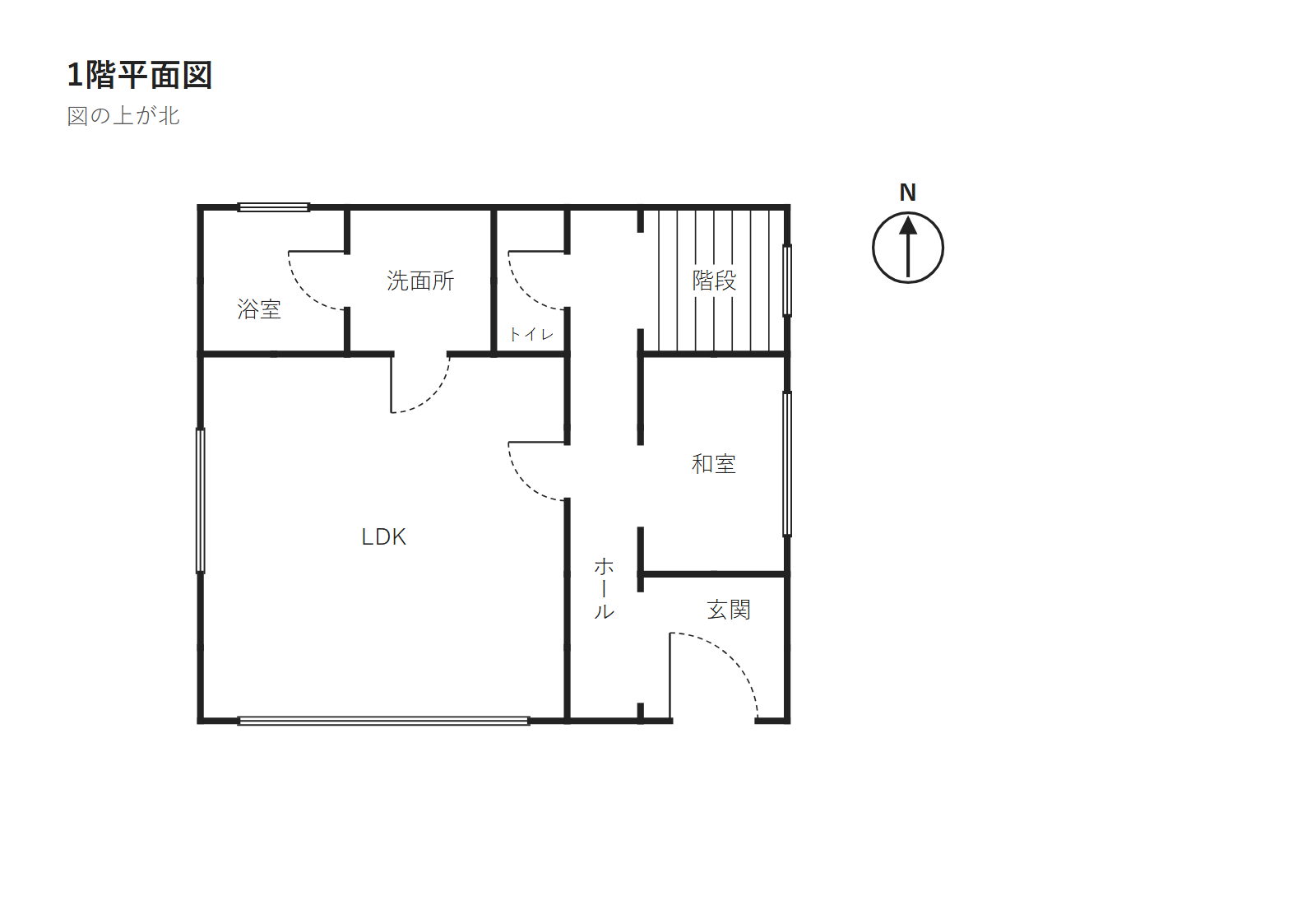

基準の資料は、図面ごとに書く事項（記載事項）を表にしています。この資料で「方位」の行があるのは、敷地案内図・配置図・平面図です（資料2 の(4)(5)(8)）。

建物を建てる前には、建物の計画が法律に合っているかを役所などに確かめてもらう手続き（確認申請）があります。建築基準法施行規則の第1条の3 は、確認申請の書類に添える図のうち、付近見取図（敷地のまわりの道路や目印を描いた図）・配置図・各階平面図に方位を書くとしています。

立面図の並べ方と方位

立面図は、建物の外側を横から見た図です。基準の3.1(6)2) は、1枚の用紙に立面図を2面以上描く場合の並べ方を決めています。基準の図では、用紙を4つに分けた位置に、左上・右上・左下・右下の順に1〜4の番号が振られています。1の位置には任意の立面図を描き、そのあとは北・西・南・東の順に並べます。

立面図の名前（南の側の外観を描いた南立面図、北の側の北立面図など）と並びは、「立面図の名前と並び｜南立面図・北立面図」の記事で解説します（準備中）。

まとめ

国の建物の図面では、平面図・配置図・案内図などは図の上を北にして描きます。方位記号は、N を付けた矢印で、矢印の向きが北です。設備の配置図のように「原則として」上が北の図面では、方位記号の矢印で北を読みます。確認申請の付近見取図・配置図・各階平面図にも、方位を書きます。
