Jw_cadの基本設定の一般(1)タブ｜全項目とクロスラインカーソル

Jw_cadの基本設定の、一般(1)の各項目の意味を知りたい
クロスラインカーソルが表示されない…
基本設定のおすすめを知りたい

2次元CADのJw_cad（ジェイダブリューキャド）の基本設定は、Jw_cadの動きを決める設定の窓です。

その最初のタブが一般(1)で、オートセーブ（自動保存）の時間やUndo（戻る）の回数などが並んでいます。

ただ、一般(1)タブには40近い項目があり、どれが何を決めるのかは、画面に出ている項目の名前だけでは分かりにくいものです。

この記事では、一般(1)タブの項目ごとに、働きと初めの値を表にまとめて解説します。画面を横切る十字の線（クロスラインカーソル）を出す手順と、出ないときの直し方も紹介しています。

画面：Jw_cad Version 10.03.6（Windows 11）

一般(1)タブとは

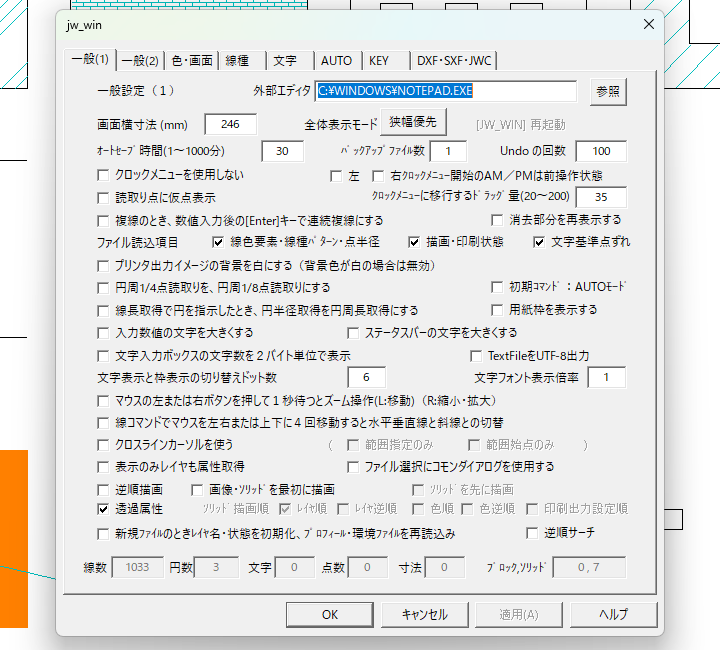

一般(1)タブは、基本設定の窓のいちばん左のタブです。メニューバーの設定の一覧から基本設定を選ぶと、最初にこのタブが開きます。

このタブの項目が決めるのは、保存・Undo・クロックメニュー・読取点・画面の表示・カーソルなど、Jw_cad全体の動きです。読取点は、線の端や交点のように、右クリックで読み取れる点のことです。

最初に変えておくと安心な項目は、Jw_cadの基本設定で解説しています。この記事は、そのほかも含めた全部の項目を見渡すためのものです。

一般(1)タブの項目

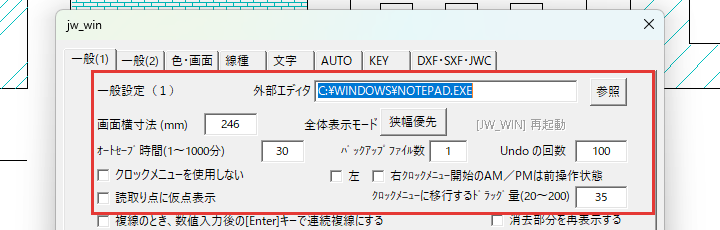

一般(1)タブの上の部分。「外部エディタ」から「ｸﾛｯｸﾒﾆｭｰに移行するﾄﾞﾗｯｸﾞ量」までの項目（赤い枠）

項目は、画面の上から次の表の順に並びます。項目の名前は画面の表記のままで、初めの値はJw_cadを入れたときの値です。

項目	何を決めるか	初めの値	詳しい記事
外部エディタ	文字や座標ファイルのコマンドなどで、テキストを書き換えるときに開くソフト	C:\WINDOWS\NOTEPAD.EXE（メモ帳）
画面横寸法 (mm)	パソコンの画面の横幅を測って、mmで入れる欄	246
全体表示モード	全体表示（図面の全体を画面に収める表示）のとき、横幅・縦幅・狭い幅・広い幅のどれに合わせるか。ボタンを押すたびに替わる	狭幅優先
[JW_WIN] 再起動	（この記事では扱わない）	薄い字
ｵｰﾄｾｰﾌﾞ時間(1～1000分)	自動保存の間隔	30	Jw_cadの基本設定
ﾊﾞｯｸｱｯﾌﾟﾌｧｲﾙ数	保存のときに作るバックアップファイルの数（0 で作らない。マイナスはA・Bドライブに作らない指定）	1	Jw_cadの基本設定
Undo の回数	戻る（Undo）ができる回数	100	Jw_cadの基本設定
クロックメニューを使用しない	マウスのボタンを押したまま動かしたときに出る円形のメニュー（クロックメニュー）を出さない	オフ	Jw_cadのクロックメニューの基本（準備中）
左	左ドラッグのクロックメニューを、前に使ったAMかPM（同じドラッグで出る2枚のメニュー）で始める	オフ	Jw_cadのクロックメニューの基本（準備中）
右ｸﾛｯｸﾒﾆｭｰ開始のAM／PMは前操作状態	右ドラッグのクロックメニューを、前に使ったAMかPMで始める	オフ	Jw_cadのクロックメニューの基本（準備中）
読取り点に仮点表示	右クリックで読み取った点に、仮の点を出す	オフ	Jw_cadの基本設定
ｸﾛｯｸﾒﾆｭｰに移行するﾄﾞﾗｯｸﾞ量(20～200)	クロックメニューが出るまでに動かす距離（画面の点（ドット）の数）	35	Jw_cadのクロックメニューの基本（準備中）
複線のとき、数値入力後の[Enter]キーで連続複線にする	複線の間隔を入れたあと、Enterで続けて複線を引く	オフ	Jw_cadの複線
消去部分を再表示する	線を消したあとに描き直して、重なった図形が欠けて見えないようにする	オフ
ファイル読込項目（線色要素･線種ﾊﾟﾀｰﾝ･点半径／描画・印刷状態／文字基準点ずれの3つのチェック）	JWWのファイルを開いたときに、保存したときの線色や描画の状態を使うか	3つともオン	Jw_cadの線色と線幅
プリンタ出力イメージの背景を白にする	背景色が白でないとき、印刷の画面だけ背景を白にする	オフ	Jw_cadの印刷とPDF出力
円周1/4点読取りを、円周1/8点読取りにする	右ドラッグのクロックメニューの真上の方向（0時）で、円周の1/8の点を取る	オフ	Jw_cadのクロックメニューの基本（準備中）
初期ｺﾏﾝﾄﾞ：AUTOﾓｰﾄﾞ	起動したときとファイルを開いたあとに、AUTOモードで始める	オフ	Jw_cadのAUTOモード
線長取得で円を指示したとき、円半径取得を円周長取得にする	線長取得で円を選んだとき、半径でなく円周の長さを取る	オフ	Jw_cadの測定
用紙枠を表示する	用紙の枠を画面に出す（四隅は読取点になる）	オフ	Jw_cadの基本設定
入力数値の文字を大きくする	数値を入れる欄の文字を大きくする	オフ
ステータスバーの文字を大きくする	画面のいちばん下の帯の文字を大きくする	オフ
文字入力ボックスの文字数を２バイト単位で表示	文字を入れる欄の文字の位置と数を、2バイト単位で出す	オフ
TextFileをUTF-8出力	（この記事では扱わない）	オフ
文字表示と枠表示の切り替えドット数	画面の文字の高さがこの点（ドット）の数以下になると、文字の枠だけを出す	6	Jw_cadの文字種の設定
文字フォント表示倍率	図面の文字を画面に出すときの倍率	1	Jw_cadの文字種の設定
マウスの左または右ボタンを押して１秒待つとズーム操作	ボタンを押して1秒待つと、左は移動、右は縮小・拡大になる	オフ	Jw_cadの画面の拡大縮小と移動
線コマンドでマウスを左右または上下に４回移動すると水平垂直線と斜線との切替	線の始点のあと、マウスを4回動かして水平・垂直と斜線を切り替える	オフ	Jw_cadのテンキー入力と切替の設定（準備中）
クロスラインカーソルを使う	画面を横切る十字の線をカーソルとして出す	オフ	この記事
範囲指定のみ	クロスラインカーソルを、範囲を指定するときだけ出す	オフ	この記事
範囲始点のみ	クロスラインカーソルを、範囲の始点を指示するときだけ出す	オフ	この記事
表示のみレイヤも属性取得	表示のみのレイヤの線からも、属性取得で属性を取る	オフ	Jw_cadの属性取得
ファイル選択にコモンダイアログを使用する	ファイルを選ぶときに、Windowsの共通のファイルの窓を使う	オフ
逆順描画	画面の描画を、作図した順の逆にする	オフ
画像･ｿﾘｯﾄﾞを最初に描画	画像とソリッド図形を、ほかの図形より先に描く	オフ	Jw_cadのソリッド図形
ｿﾘｯﾄﾞを先に描画	上の項目がオンのとき、画像よりソリッド図形を先に描く	薄い字	Jw_cadのソリッド図形
透過属性	（この記事では扱わない）	オン
ｿﾘｯﾄﾞ描画順（ﾚｲﾔ順・ﾚｲﾔ逆順・色順・色逆順・印刷出力設定順）	ソリッド図形を描く順	薄い字（ﾚｲﾔ順）	Jw_cadのソリッド図形
新規ﾌｧｲﾙのときﾚｲﾔ名･状態を初期化、ﾌﾟﾛﾌｨｰﾙ･環境ﾌｧｲﾙを再読込み	新しい図面にしたとき、レイヤ名と状態を初めに戻し、設定のファイルを読み込み直す	オフ	Jw_cadの環境設定ファイル（準備中）
逆順サーチ	図形を探す順を、作図した順の逆にする	オフ
線数・円数・文字・点数・寸法・ﾌﾞﾛｯｸ,ｿﾘｯﾄﾞ	今の図面にある線や円などの数	（表示だけ）

「薄い字」は、そのままでは選べない状態の項目です。「ｿﾘｯﾄﾞを先に描画」と「ｿﾘｯﾄﾞ描画順」は、「画像･ｿﾘｯﾄﾞを最初に描画」にチェックを入れると選べます。

クロスラインカーソルを表示する

表の項目のうち、チェックを入れると画面の見え方が変わるクロスラインカーソルを例に、設定を変える手順を試してみましょう。

クロスラインカーソルは、マウスの位置で交わる縦と横の線で、作図ウィンドウ（図面を作図する白い所）を横切って出ます。

基本設定の一般(1)タブを開く

メニューバーの設定の一覧から基本設定を選びます。一般(1)のタブが開きます。

クロスラインカーソルを使うにチェックを入れる

「クロスラインカーソルを使う」にチェックを入れ、OKを押します。右の「範囲指定のみ」「範囲始点のみ」は、チェックの無いままにします。

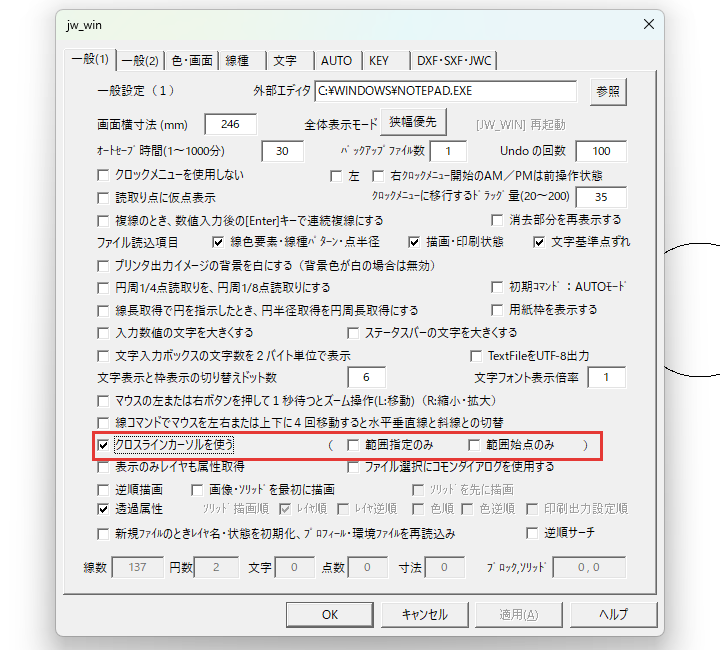

クロスラインカーソルを使うのチェック — 一般(1)タブの「クロスラインカーソルを使う」と、右の「範囲指定のみ」「範囲始点のみ」（赤い枠）

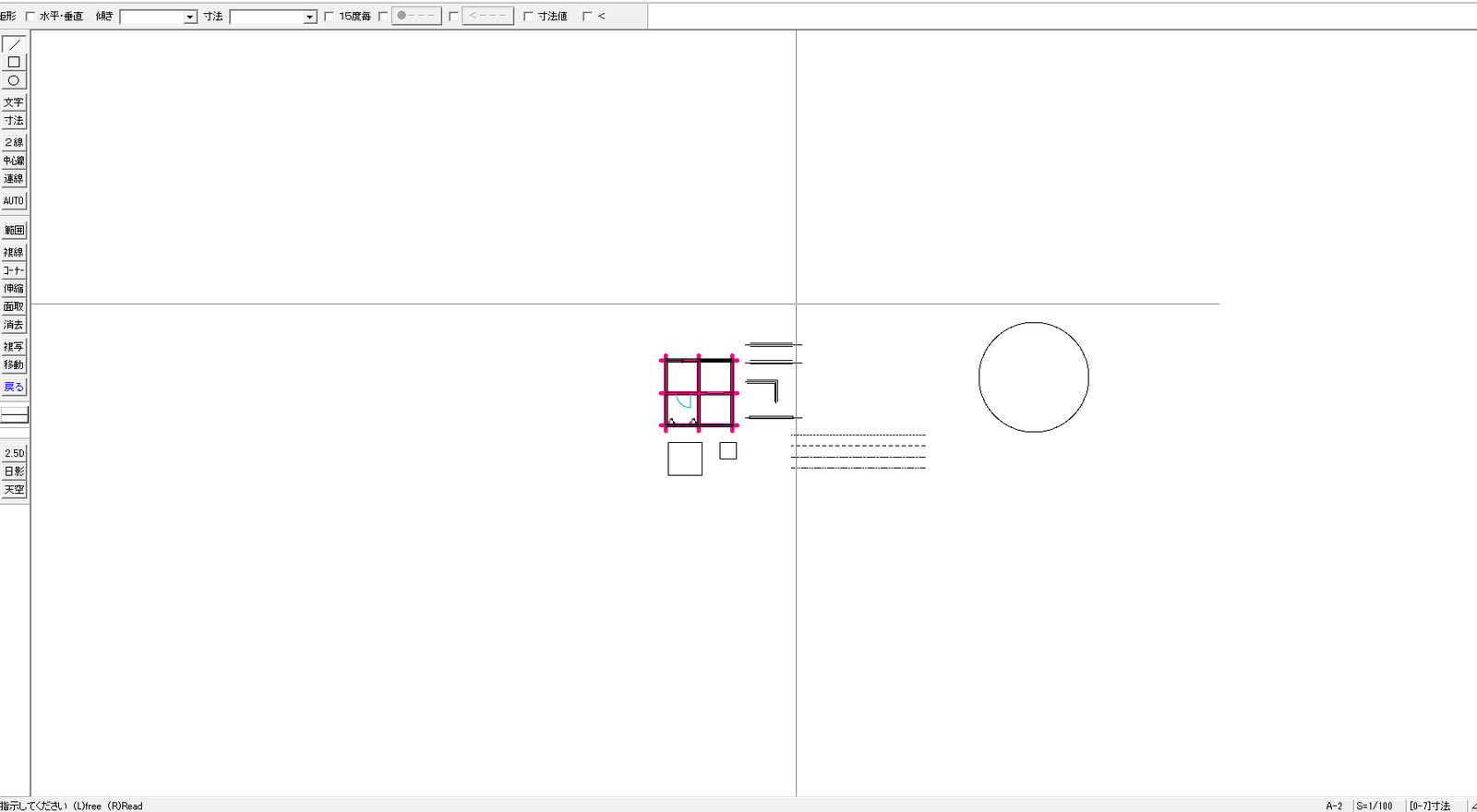

作図ウィンドウに、マウスの位置で交わる縦と横の線が出ます。マウスを動かしても、2本の線の交わる点はいつもマウスの位置です。

「範囲指定のみ」にチェックを入れると、範囲選択のコマンドなどで範囲を指定しているときだけ、クロスラインカーソルが出ます。「範囲始点のみ」では、範囲の始点を指示するときだけです。

消すときは、同じ「クロスラインカーソルを使う」のチェックを外してOKを押します。変えた値が保存されるのは、ファイルの一覧のJw_cadの終了でJw_cadを閉じたときです。

一般(1)の設定がうまくいかないとき

一般(1)タブの設定がうまくいかないときの症状は、次の2つです。

クロスラインカーソルが表示されない
変えた値が残らない

クロスラインカーソルが表示されない

クロスラインカーソルが出ないときは、右の「範囲指定のみ」「範囲始点のみ」にチェックが無いかを見てください。どちらかにチェックがあると、範囲を指定するときや、その始点を指示するときにしか出ません。

変えた値が残らない

起動し直すと変えた値が元に戻っているときは、Jw_cadの閉じ方を見てください。Jw_cadの窓の右上の×で閉じたり、強制終了したりすると、変えた値が残らないことがあります。

もう一度値を入れて、ファイルの一覧のJw_cadの終了で閉じ直してください。手順はJw_cadの基本設定で解説しています。

一般(1)タブの項目を知って、必要な所だけ変えよう

このタブの項目は、保存からカーソルまでJw_cad全体の動きにかかわり、初めの値のままでも作図はできます。この記事で解説したことは、次の3つです。

項目ごとの働きと初めの値、詳しく解説している記事
クロスラインカーソルは「クロスラインカーソルを使う」にチェックを入れて出す
変えた値は、Jw_cadの終了で閉じたときに保存される

まずは表の中から、今の作図で困っていることに関わる項目を1つ選び、値を変えて試してみてください。
