Jw_cadのAUTOモード｜コマンドを自動で切り替える作図モード

2次元CADのJw_cad（ジェイダブリューキャド）で線や矩形を描くときは、先にコマンドを選ぶのがふつうです。線のあとに矩形を描くなら、矩形のコマンドを選び直す必要があります。

しかし、描く物が変わるたびにコマンドを選び直していると、そのたびに手が止まります。AUTOモードなら、描く物を決めるのはクリックする場所とマウスのボタンです。

この記事では、AUTOモードで線と矩形を描く手順を解説します。左右のボタンで切り替わる操作の一覧と、思った操作にならないときの直し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

AUTOモードとは

AUTOモードは、クリックする場所とマウスのボタンで、線・円・矩形の作図と、伸縮・部分消し・消去・コーナー処理・複線のどれを行うかが決まるモードです。コマンドを選ばずに、基本の作図と編集ができます。

左のツールバーのAUTOを押すと、AUTOモードになります。メニューバーの作図からAUTOモードを選んでも同じです。

AUTOモードにすると、画面のいちばん下のステータスバーに、マウスの左右のボタンごとの操作の案内が出ます。

「free」は何も無い所、「Read」は線の端や交点などの読取点、「線」は線の上をクリックしたときの操作です。

「＋」は線、「○」は円、「□」は矩形を表します。「無:□」は、何も無い所の右クリックで矩形を描く、という意味です。

左ボタンでは、何も無い所のクリックで線を、ダブルクリックで円を描き始めます。線や円を左クリックで選ぶと、次に指示する場所によって、部分消し・伸縮・消去・コーナー処理のどれかになります。

この記事で手順を示すのは、表のいちばん上の、何も無い所の左クリックで線を引く操作です。

AUTOモードにする

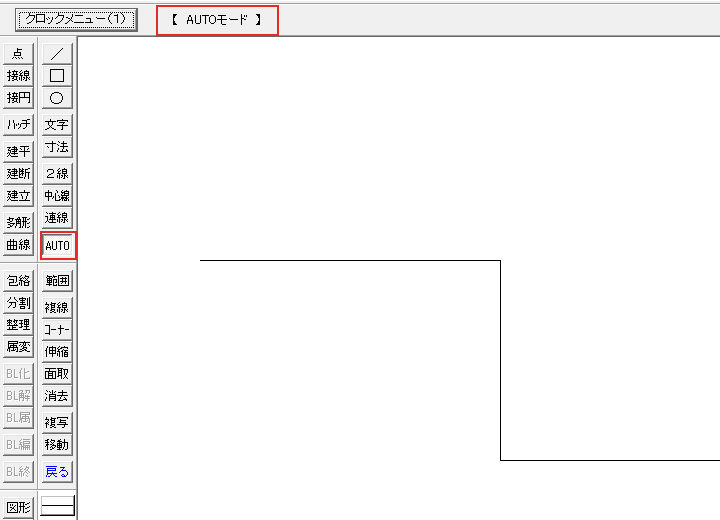

左のツールバーのAUTOを押します。

何も無い所を左クリックする

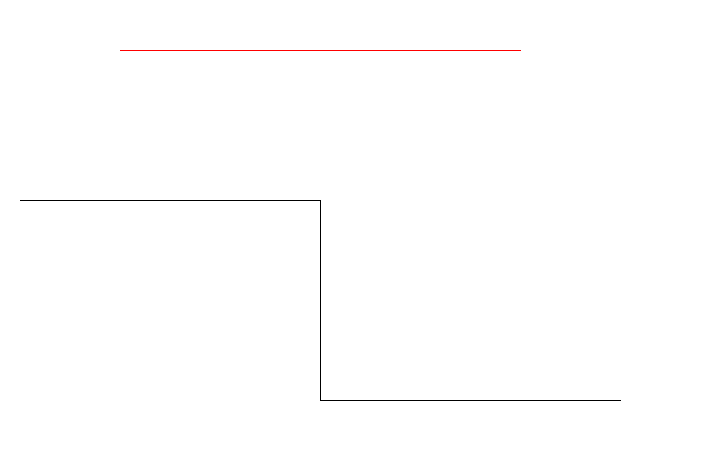

線や円から離れた、何も無い所を左クリックすると、その位置が線の始点になります。コントロールバーは、線コマンドと同じ並びに替わります。

終点を指示する

線を終えたい所を左クリックすると、線が引けます。線の端や交点に合わせるときは、右クリックで読み取ってください。

右ボタンでも、操作を決めるのはクリックする場所です。何も無い所のクリックで矩形を、読取点（線の端や交点）のクリックでその点からの線を描き始めます。

線や円を右クリックすると、その線・円と平行な線を引く複線の操作になります。

右ボタンの操作	起きること
何も無い所を右クリック	コントロールバーが矩形コマンドと同じ並びに替わり、始点と終点で矩形を描く
読取点を右クリック	その点を始点に、線を引く
読取点を右ダブルクリック	その点を中心に、円・円弧を描く
線・円を右クリック	その線・円の複線を引く

この記事で手順を示すのは、表のいちばん上の、何も無い所の右クリックで矩形を描く操作です。

何も無い所を右クリックする

何も無い所を右クリックします。コントロールバーが、矩形コマンドと同じ並びに替わります。

左クリックのときと違い、右クリックした所は矩形の始点になりません。

矩形の始点と終点を左クリックする

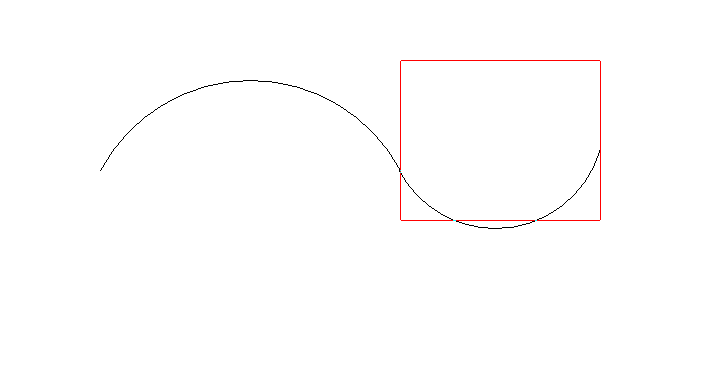

矩形の1つ目の角を左クリックし、マウスを動かして、対角の角を左クリックします。

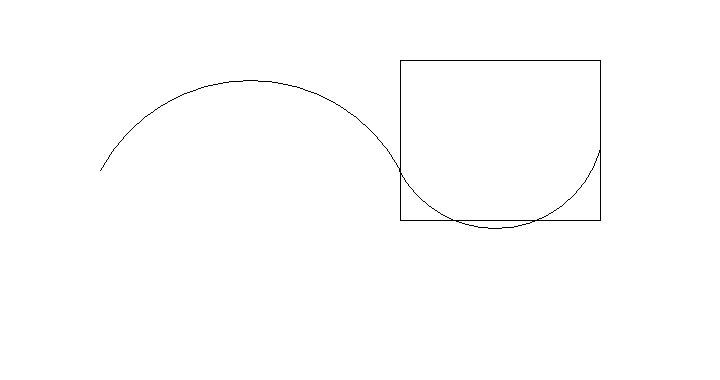

矩形を描き終えると、コントロールバーは「【 AUTOモード】」に戻ります。続けて、次の線や矩形を描けます。

思った操作にならないときは、クリックした所が、近くの線や円の読取範囲に入っていることが原因です。左クリックで線を引くつもりが線の選択になり、右クリックで矩形のつもりが線や複線になります。

AUTOモードの読取範囲は、画面上の距離（10ドットに、AUTOモードの読取り倍率を掛けた広さ）で決まります。

線や円の近くで描き始めるときは、画面を拡大してから、線や円から離れた所をクリックしてください。

クリックする場所とボタンで、作図と編集を切り替えられるのがAUTOモードです。この記事で解説したことは、次の5つです。

左のツールバーのAUTOを押したら、何も無い所の左クリックで線を引き、続けて何も無い所の右クリックで矩形を描いてみてください。
