Jw_cad

Jw_cadの線の太さと色の変え方|線色・線幅の設定と文字の色

編集部 読了 約11分

  • Jw_cadで線の太さを変える・線を太くするには?
  • 線の色を変えたい・文字の色を変えたい…
  • 線の太さが印刷に反映されない…

2次元CADのJw_cad(ジェイダブリューキャド)の線の太さと色は、線色の番号を選ぶだけで決まります。線色1〜8 のそれぞれに、画面の色と、印刷したときの線の太さが割り当てられているためです。

しかし、線色と線種を選ぶ線属性の窓には、初めの設定では太さの数を入れる欄が無く、どこで太さが決まるのかが分かりにくい作りです。同じ線色で引けば、全部が同じ太さで印刷されます。

この記事で解説するのは、これから引く線の線色の選び方、引いた線の太さと色の変え方、線色ごとの印刷の太さの決め方です。線種(点線・一点鎖線)の変え方、文字の色、カラー印刷も分かります。

画面:Jw_cad Version 10.03.6(Windows 11)

線の太さと色の決まり方

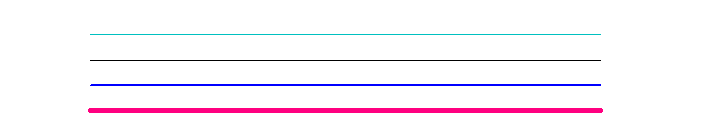

線色1・2・6・8 の4本
上から線色1(水色)・線色2(黒)・線色6(青)・線色8(濃いピンク)で引いた線。初めの設定の白い背景の画面の表示で、印刷の太さは下の表の線幅で決まる

線色1〜8 のそれぞれに、画面の色と印刷の線幅が割り当てられています。線色1〜8 のほかに補助線色があり、補助線色で引いた線は印刷されません。

初めの設定では、番号が大きい線色ほど太く印刷されます。画面の色と印刷の太さは、次の表のとおりです。

線色白い背景の画面の色印刷の線幅(初めの値・ドット)
線色1水色1
線色2黒2
線色6青6
線色8濃いピンク8

ドットの1は、約 0.08mm です。描く物ごとに線色を決めておくと、同じ種類の線が同じ色と太さでそろいます。

これから引く線の太さと色を選ぶ

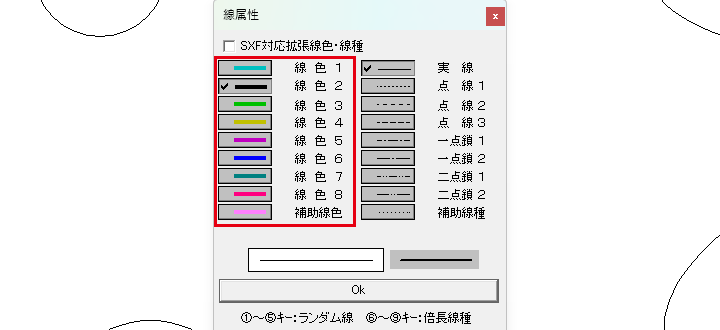

線色を選ぶ
線属性の窓の左の列(赤い枠)が線色。線色1〜8 と補助線色が並ぶ

これから引く線の太さと色は、線属性の窓で線色を選んでから線を引いて決めます。

線属性の窓を開く

画面の右の線属性のボタン(いま選んでいる線が描かれたボタン)を押すか、メニューバーの設定から線属性を選びます。

線色を押して Ok を押す

左の列の線色 1〜線色 8から使う線色を押して、Okを押します。

線を引く

線のコマンドで線を引きます。このあと引く線は、選んだ線色の色と太さになります。

基本設定の一般(2)で「ホイールボタンクリックで線色線種選択」を設定すると、マウスのホイールボタンのクリックでも線属性の窓が開きます。

引いた線の太さと色を変える

属変のあと
属変で左クリックした実線が、線色6 の点線に変わった所

引いた線は、線属性で線色を選んでから、属変で線を左クリックすると、その線が今の線色に変わります。線色が変われば、印刷の太さも変わるのがこの仕組みです。

変え方は、次の3つです。

  • 1本ずつ変える(属変)
  • まとめて変える(範囲選択の属性変更)
  • ほかの線にそろえる(属性取得)

1本ずつ変える(属変)

線属性で変えたい先の線色と線種を選び、左のツールバーの属変を押します。変えたい線を左クリックすると、その線が選んだ線色と線種に変わります。

属変で変わるのは、線色と線種の両方です。線種を変えたくないときは、線属性で、変えたい線と同じ線種を選んだうえで線色を選んでください。

まとめて変える(範囲選択の属性変更)

メニューバーの編集→範囲選択で線を囲み(終点を左クリックすると線だけ、右クリックすると文字も選ばれる)、コントロールバーの属性変更を押します。

開いた窓の指定【線色】に変更を押すと線属性の窓が開くので、線色を選んでOk、窓のいちばん上のOKを押します。

指定線色に変更
属性変更の窓の指定【線色】に変更(赤い枠)

これで、選んだ線がまとめて同じ線色になりました。窓のいちばん下のOKは、キャンセルと同じ働きです。

ほかの線にそろえる(属性取得)

描いてある線と同じ線色で引きたいときは、Tabを押してから、その線を左クリックします。線属性のボタンが、その線の線色と線種に替わったら完了です。

書込レイヤも、その線のレイヤに替わる点に注意してください。

取得のあと
Tabのあとに線を左クリックして、線属性がその線の線色と線種に、下の書込レイヤの欄がその線のレイヤに替わった所(赤い枠)

属性変更と属性取得の細かい所は、「Jw_cadの属性変更」で解説しています。

印刷の線の太さを決める(線幅の設定)

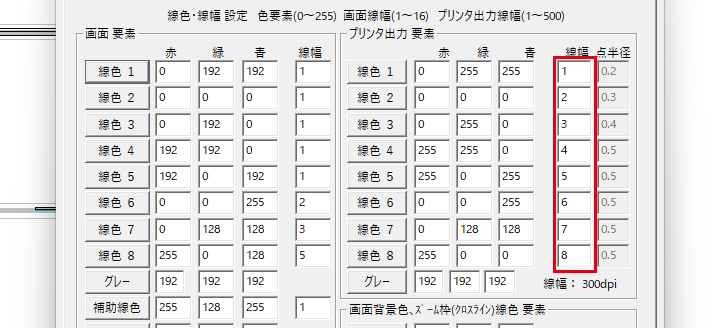

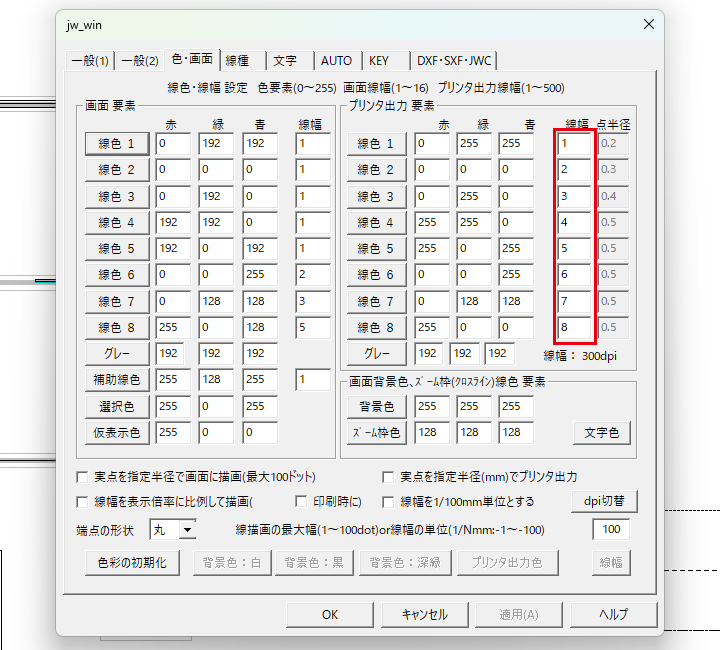

色・画面タブ
基本設定の色・画面タブ(初めの設定)。プリンタ出力 要素の線幅の欄(赤い枠)に、線色1〜8 の太さが並ぶ

線色ごとの印刷の太さは、基本設定の色・画面タブのプリンタ出力 要素で、線色ごとの線幅を決めましょう。

色・画面タブを開く

メニューバーの設定から基本設定を選び、色・画面のタブを押します。

プリンタ出力 要素の線幅を書き換える

右のプリンタ出力 要素の線幅の欄で、変えたい線色の数を書き換えます。初めの値は、線色1 が 1、線色2 が 2 と続き、線色8 が 8 です。

OK を押す

窓のOKを押します。

線幅を mm で決めたいときは、線幅を1/100mm単位とするにチェックを入れます。

欄の値が、同じ太さを 1/100mm で表した 8・17・25・34・42・51・59・68 に変わり、0.3mm の線にしたいときは「30」と入れてください。

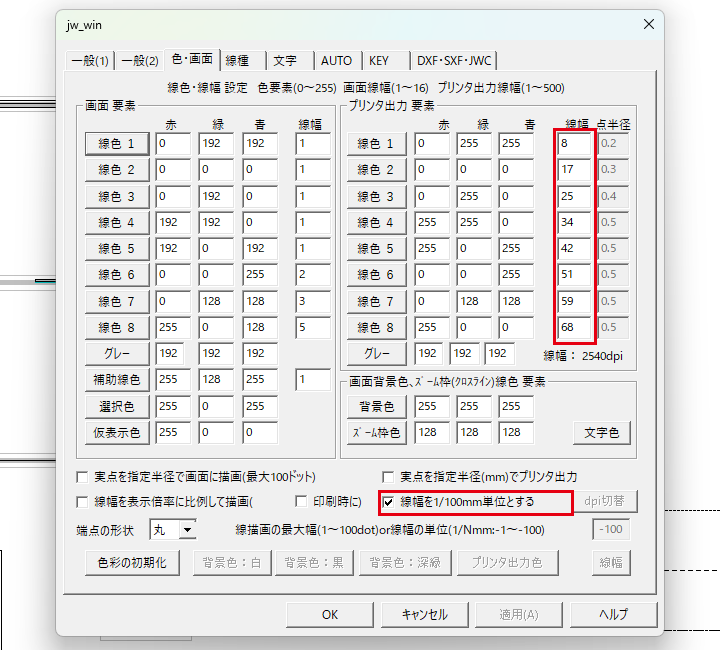

線幅を1/100mm単位にした所
線幅を1/100mm単位とするにチェックを入れた所(下の赤い枠)。プリンタ出力の線幅が 8〜68 に変わった(上の赤い枠)

線幅の値は、実務では用紙の大きさや縮尺、プリンターに合わせて、事務所ごとに決め直します。

たとえば線色1 を 1、線色2 を 2、線色3 を 4、線色5 を 8(ドット)のように、太くしたい線色ほど大きくするのが基本です。

画面で線の太さの違いを見る

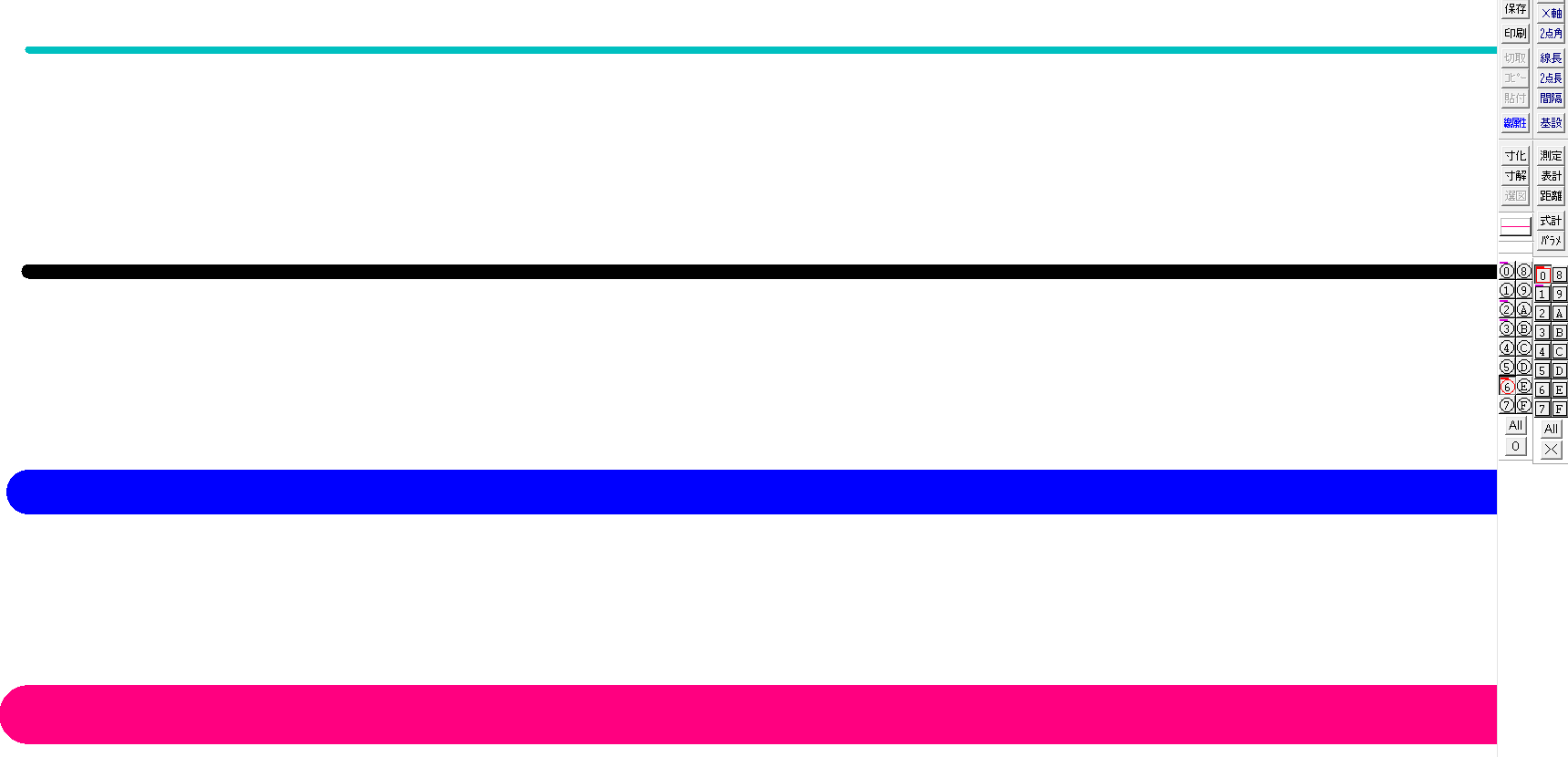

線幅を表示倍率に比例して描画
線幅を表示倍率に比例して描画にチェックを入れて拡大した所。上から線色1・2・6・8 で、線色1 が細く、2・6・8 の順に太い

画面の線は、印刷の太さとは別の画面 要素の線幅で描かれるので、線色1〜5 は、初めの設定では画面の線幅がどれも1なので、画面では同じ太さに見えます。

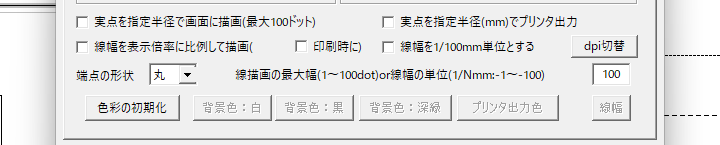

太さの違いを画面で見たいときは、色・画面タブの線幅を表示倍率に比例して描画にチェックを入れて、OKを押します。

このチェックで変わるのは画面の表示だけで、印刷の太さはプリンタ出力の線幅のままです。

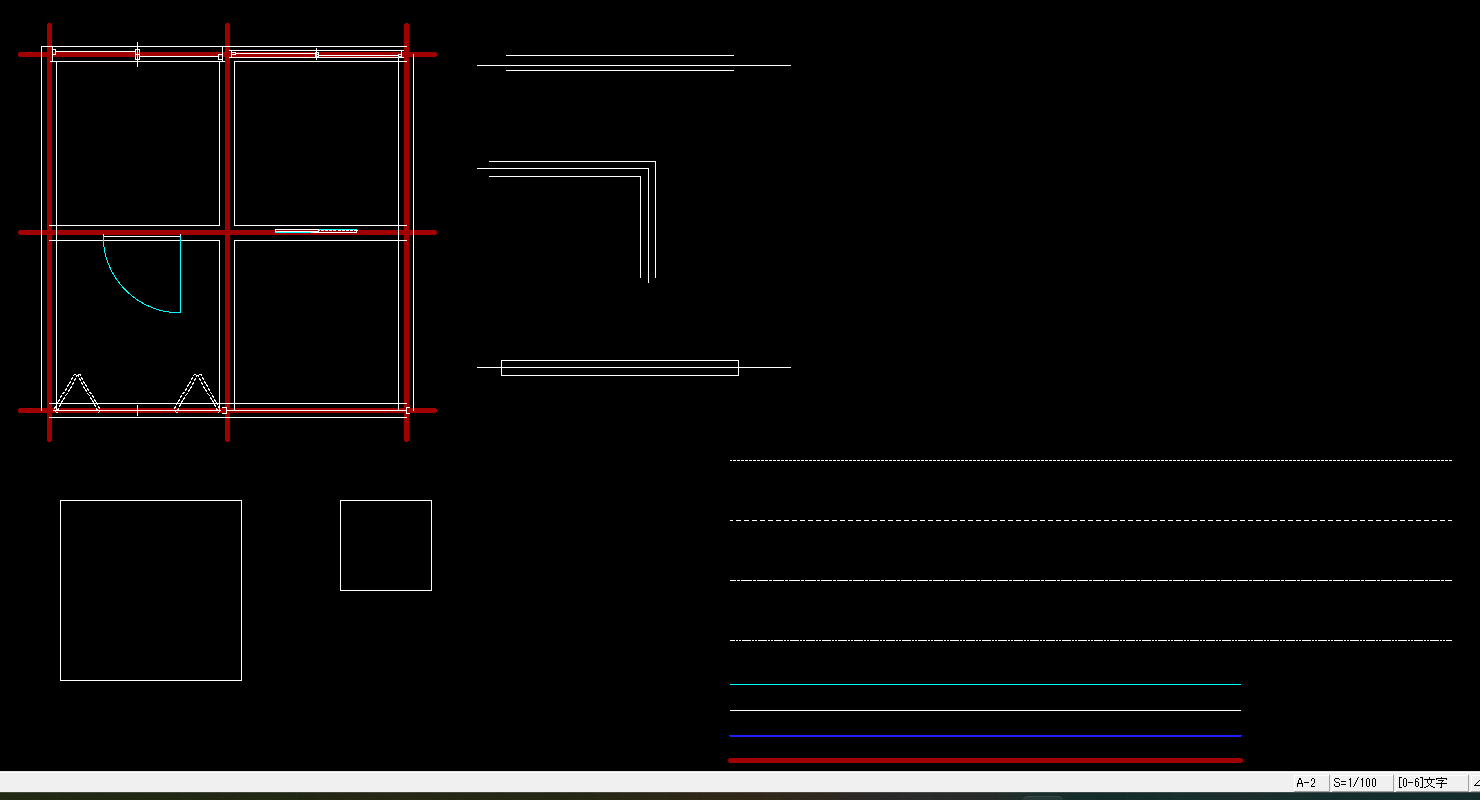

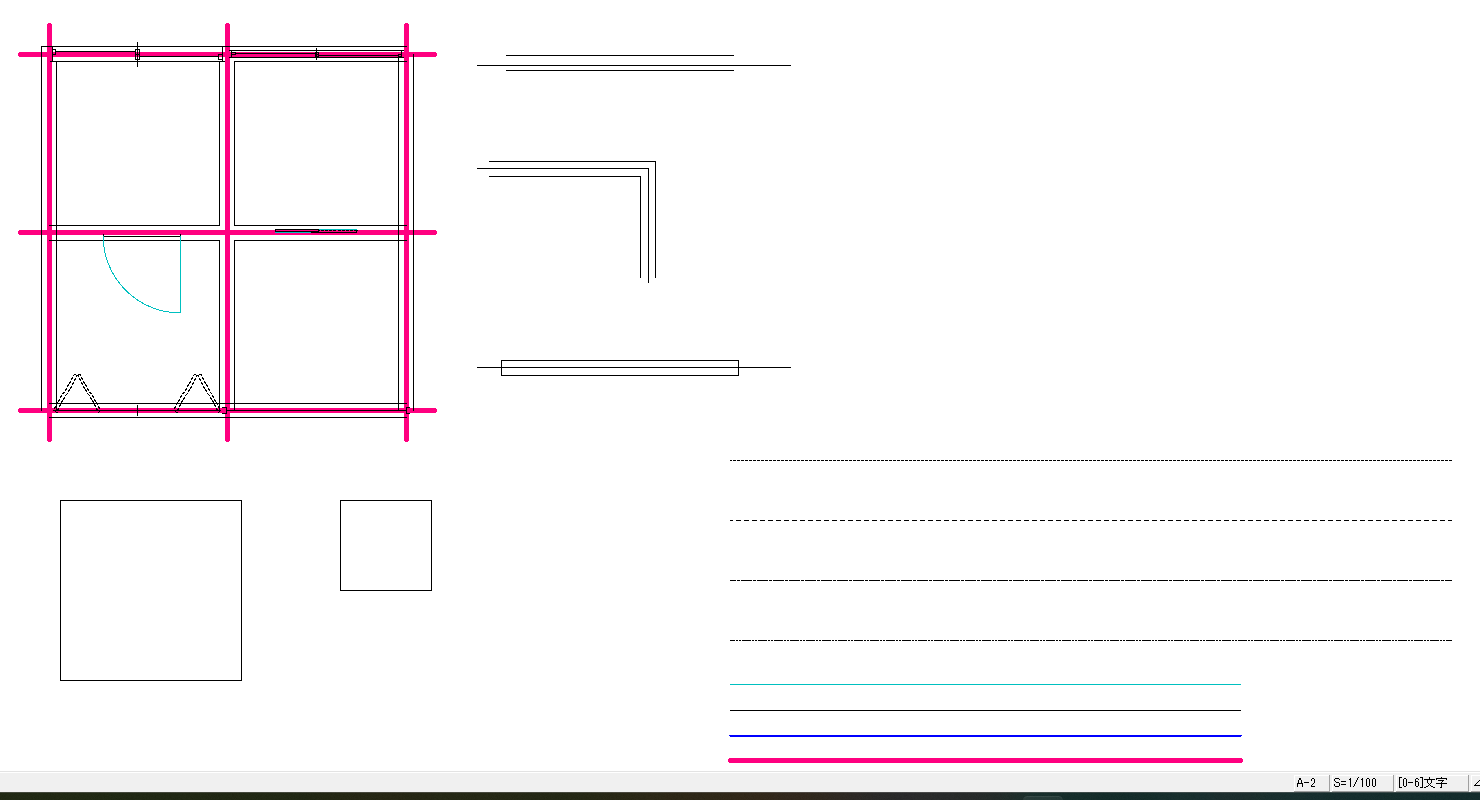

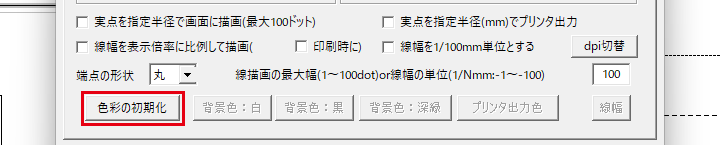

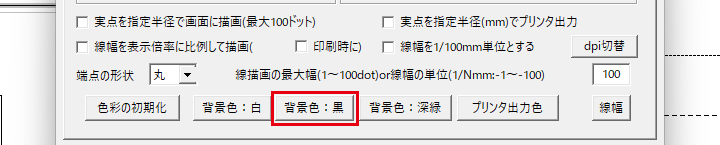

画面の背景色は、同じタブの色彩の初期化を押してから背景色:黒などのボタンを押して変えます。初期の値に戻るのは、押したボタンの項目だけです。

線の種類(点線・一点鎖線)を変える

線種の違う4本
上から実線・点線2・一点鎖1・二点鎖1で引いた線

線の種類(線種)は、線属性の窓で線種を選んでから線を引き、引いた線は線の色と同じく属変で変えます。線の太さを決めるのは、線種ではなく線色です。

線種の表記線の形
実線切れ目の無い線
点線1〜3破線
一点鎖1・2一点鎖線
二点鎖1・2二点鎖線

線種の1と2の違いは、線の長さと間隔です。どの線種を何に使うかは、「Jw_cadの線種と線属性」で解説しています。

文字の色を変える

書込み文字種変更
「書込み文字種変更」の窓。色No.の列で、文字種ごとの色が分かる(赤い枠は文字種4 の行)

文字の色は、文字種ごとの色No.で決まります。これから書く文字の色は文字種を選んで決め、書いた文字の色は文字種を変えて変えましょう。

変え方は、次の2つです。

  • これから書く文字の色を選ぶ
  • 書いた文字の色を変える

これから書く文字の色を選ぶ

文字のコマンドで、コントロールバーの左端の書込み文字種のボタンを押し、使いたい色No.の文字種を押します。文字種8 は色No.4 なので、画面では黄色です。

文字種8と4と3
上から文字種8の「1階平面図」、文字種4の「洋室」、文字種3の「910」

書いた文字の色を変える

文字のコマンドで書込み文字種を変えたい先の文字種にしてから、範囲選択で文字を囲み(終点は右クリック)、属性変更の書込 【文字種類】 に変更で変えます。

文字種を変えると、色といっしょに文字の大きさも、その文字種の大きさに変わります。

文字種ごとの色No.そのものを変える所は、基本設定の文字タブの色No.の欄です。

寸法の数字(寸法値)の色も、寸法設定で選んだ文字種の色になります。文字の書き方は「Jw_cadの文字の入れ方と編集」を見てください。

色を付けて印刷する

色・画面タブのプリンタ出力要素
プリンタ出力 要素の線色 2の行(赤い枠)。赤の欄に255を入れた所

線色ごとの印刷の色は、プリンタ出力 要素の赤・緑・青の欄で決め、印刷のモードでカラー印刷にチェックを入れて印刷します。初めの設定では、プリンタ出力の色が黒なのは線色2だけです。

カラー印刷にチェックを入れないと、線は黒で出ます。チェックは、印刷のモードに入り直すたびに外れるので注意してください。

線色2 にも色を付けたいときは、線色2 の行の赤・緑・青の数を変えます(上の画像は赤を255にした所)。

カラー印刷にチェックを入れた画面
カラー印刷にチェックを入れた印刷のモードの図面(プリンタ出力の色は初めの設定のまま。線色2 の線は黒)

カラー印刷の手順は「Jw_cadの印刷方法」で解説しています。

線の太さや色がうまく変わらないとき

表示のみのレイヤを囲んだ所
表示のみのレイヤの文字「見本」は、範囲選択で囲んでも選ばれず、灰色のままだった

線の太さや色でつまずきやすいのは、次の4つです。

  • 属変で線の色が変わらない
  • 線の太さが印刷に反映されない
  • 寸法の数字の色が変わらない
  • カラーで印刷されない

属変で線の色が変わらない

属変や範囲選択で線を指しても変わらないときは、その線のレイヤが表示のみ(灰色の線)になっていないかを見ます。

表示のみのレイヤの線は選べないので、レイヤのボタンを左クリックして表示に戻してから変えてください。

線の太さが印刷に反映されない

線幅を書き換えた欄が、プリンタ出力 要素か画面 要素かを見ます。印刷の太さを決めるのは右のプリンタ出力 要素で、左の画面 要素は画面の太さです。

縮小して印刷したときに線が太いままなのは、印刷のモードの出力方法設定で開く窓の線幅も倍率のチェックが外れているためです。

寸法の数字の色が変わらない

寸法設定に、寸法の数字の色の欄はありません。寸法の数字の色は、寸法設定の文字種類で選んだ文字種の色No.で決まります。

カラーで印刷されない

印刷のモードのカラー印刷にチェックが入っているかを見てください。チェックは、印刷のモードに入り直すと外れます。

線色で太さを選び分けて線を引こう

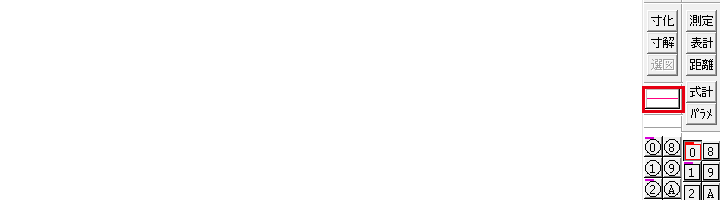

線属性のボタン
画面の右のツールバーにある線属性のボタン(赤い枠)。いま選んでいる線色(ここでは線色8)の線が出る

Jw_cadの線の太さと色は線色で決まり、線色ごとの印刷の太さは基本設定の色・画面タブで決めます。この記事で解説したことは、次の8つです。

  • 線色1〜8 のそれぞれに、画面の色と印刷の線幅が割り当てられている
  • これから引く線は、線属性の窓で線色を選んでから引く
  • 引いた線は、線色を選んでから属変で左クリックするか、範囲選択の属性変更でまとめて変える
  • 印刷の太さは、色・画面タブのプリンタ出力要素の線幅で決め、1/100mm 単位でも入れられる
  • 画面で太さの違いを見るには、線幅を表示倍率に比例して描画にチェックを入れる
  • 線種は線属性で選び、線の太さは線種ではなく線色で決まる
  • 文字の色は文字種の色No.で決まる
  • カラーで印刷するときは、印刷のモードでカラー印刷にチェックを入れる

まずは色・画面タブで線色1〜8 の線幅を読み、描く物ごとにどの線色で引くかを決めてみてください。

Jw_cadで建築図面を作図する方法を学ぶ講座は、建築CADコース(Jw_cad)で紹介しています。
