Jw_cadの属性取得｜既存の線の線色・線種・レイヤの取り込み

2次元CADのJw_cad（ジェイダブリューキャド）で、通り芯（壁や柱の中心に引く基準の線）をもう1本足したいときは、前と同じ線色・線種・レイヤで描きます。

しかし、そのたびに線属性のダイアログを開き、書込レイヤも切り替えていると手間がかかります。どの線色で描いたかを覚えていないこともあるでしょう。

この記事では、Tab キーの属性取得で既にある線と同じ設定にしてから描く手順を解説します。非表示のレイヤの線から属性を取るときに使う反転表示と、その戻し方も分かります。

画面：Jw_cad Version 10.03.6（Windows 11）

属性取得とは

属性取得は、クリックした線のレイヤグループ・レイヤ・線色・線種を、これから描く線の設定（書込レイヤと書込線属性）に写すコマンドです。キーボードのTabを押すと始まります。

ほかに、次の3つでも始められます。

既にある線と同じ設定で描くときは、Tabを押してから、その線を左クリックします。ここでは、通り芯と同じ設定にします。

Tab を押す

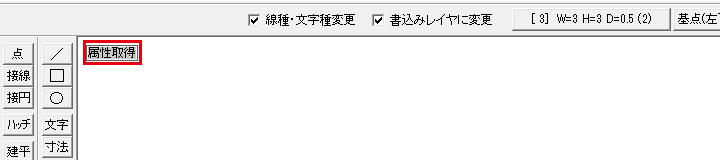

Tabを押します。作図の画面の左上に「属性取得」と出て、ステータスバーに「属性取得をする図形を指示してください(L)　レイヤ反転表示(R)」と出ます。

線を左クリックする

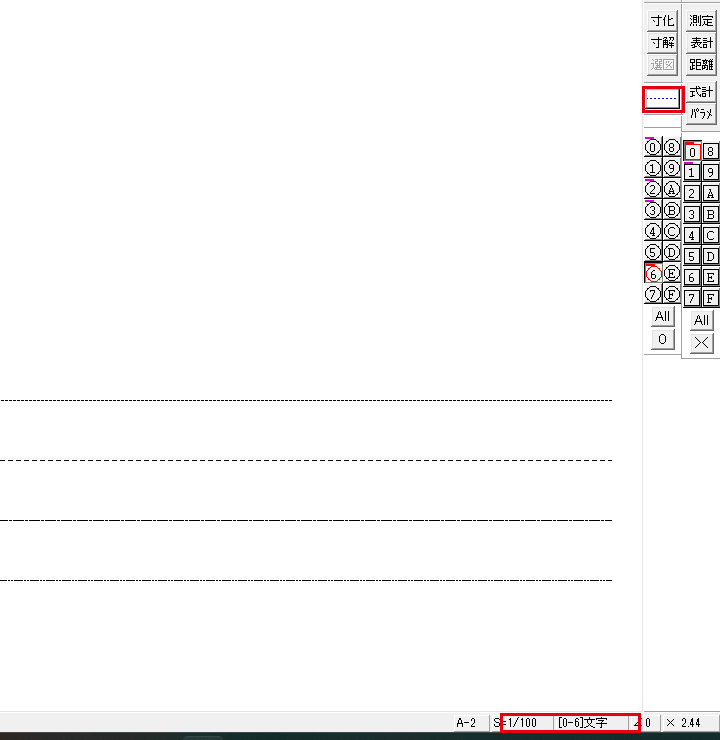

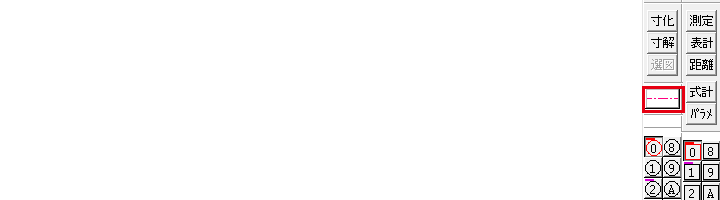

通り芯を左クリックします。ステータスバーの書込の欄が「[0-0]通り芯」（グループ0 のレイヤ0）に替わり、線属性のボタンが線色8 の一点鎖になります。

線を引く

取得が済むと、Tabを押す前のコマンドに戻ります。線のコマンドに切り替えて引くと、通り芯と同じレイヤ・線色・線種の線になります。

複線で作る線は、元の線の線属性を引き継がず、そのときの書込線属性で引かれます。元の線と同じ線属性で複線を引くときは、先に元の線を属性取得しておいてください。

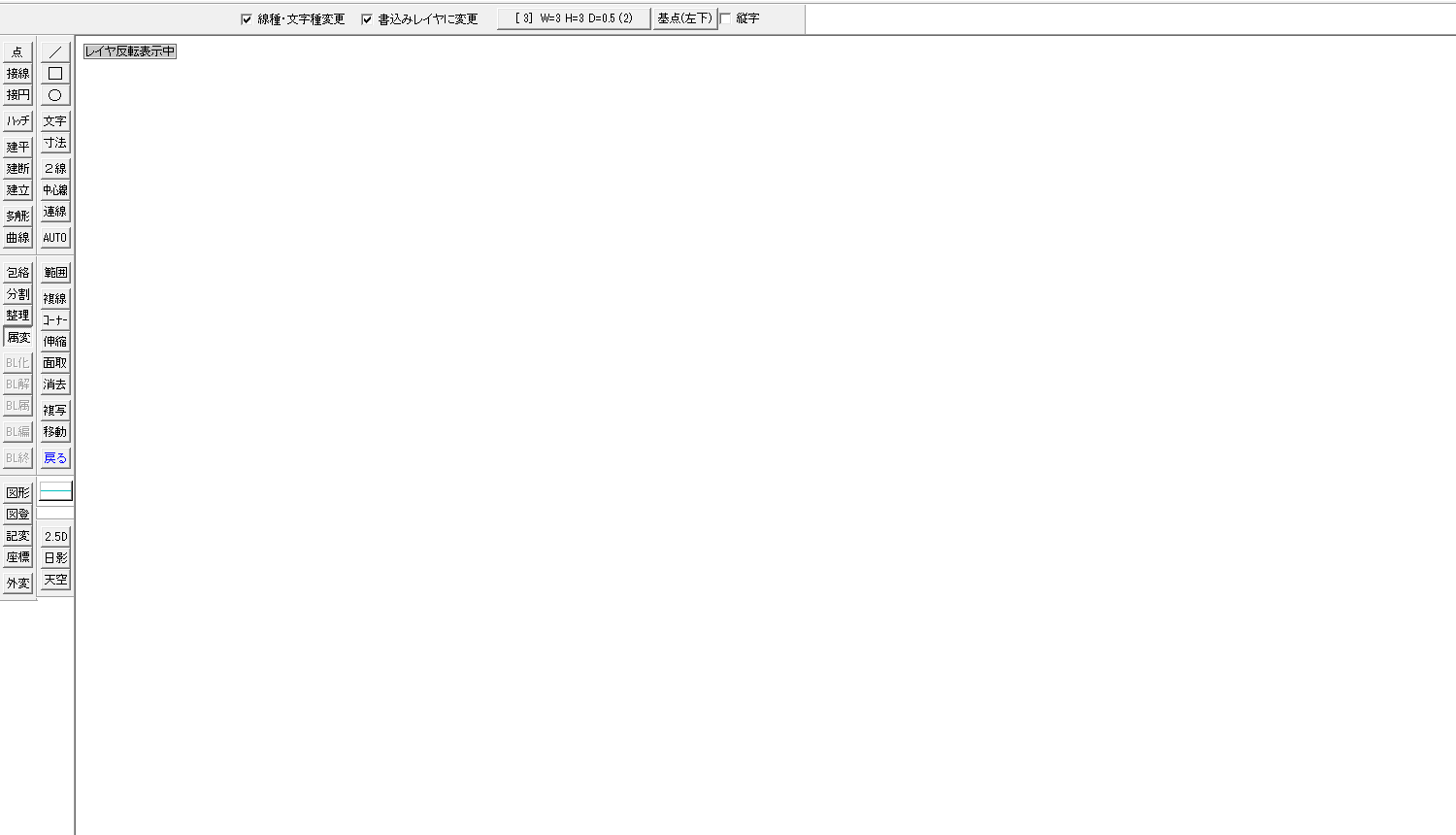

非表示のレイヤの線から属性を取るときは、属性取得のまま作図の画面を右クリックして、レイヤを反転表示にします。反転表示では、表示していたレイヤが隠れ、非表示や表示のみのレイヤが見えるようになります。

属性取得にする

Tabを押して、属性取得にします。

作図の画面を右クリックする

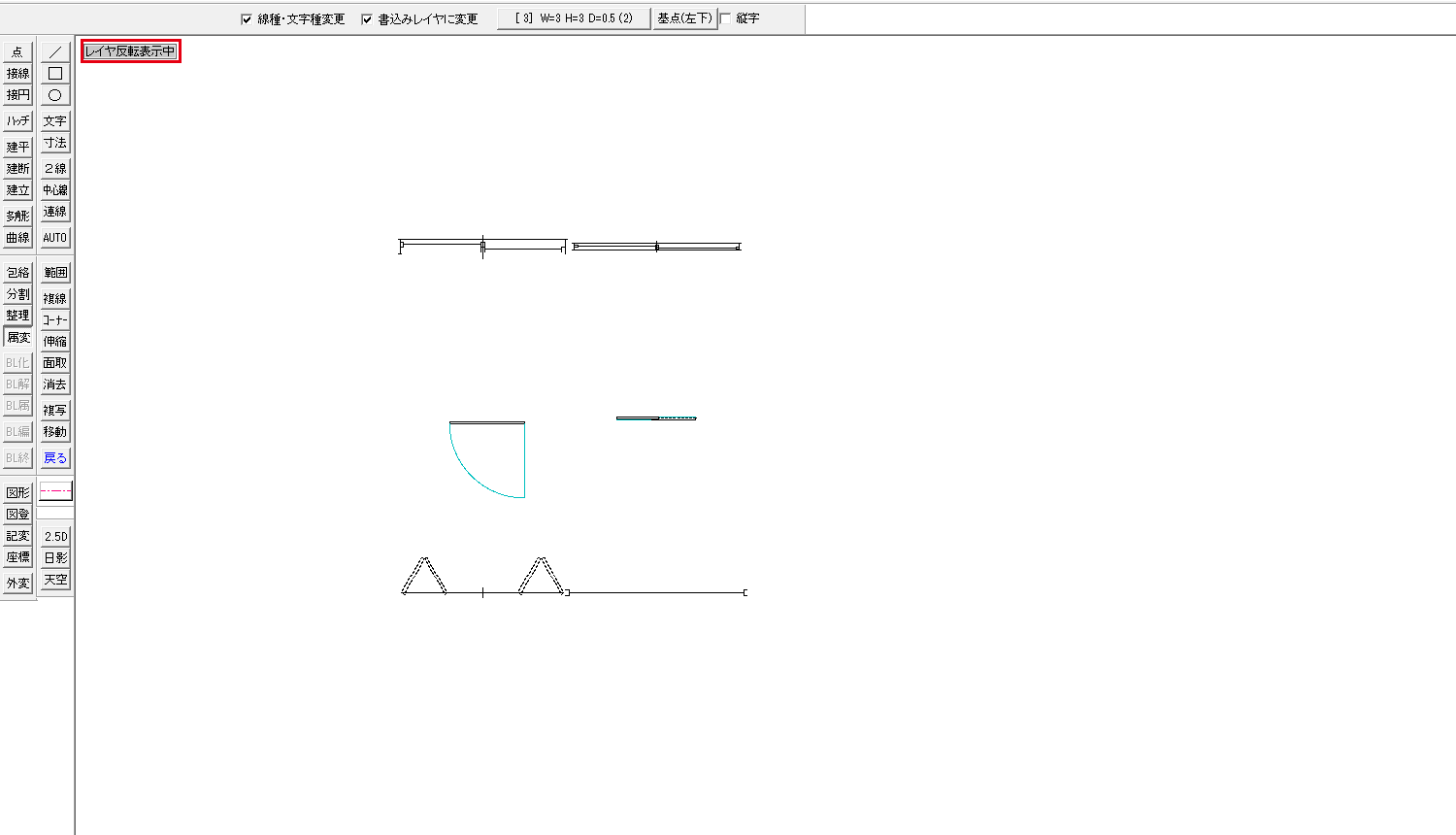

作図の画面を右クリックします。左上に「レイヤ反転表示中」と出て、それまで非表示だったレイヤの図形が見えます。

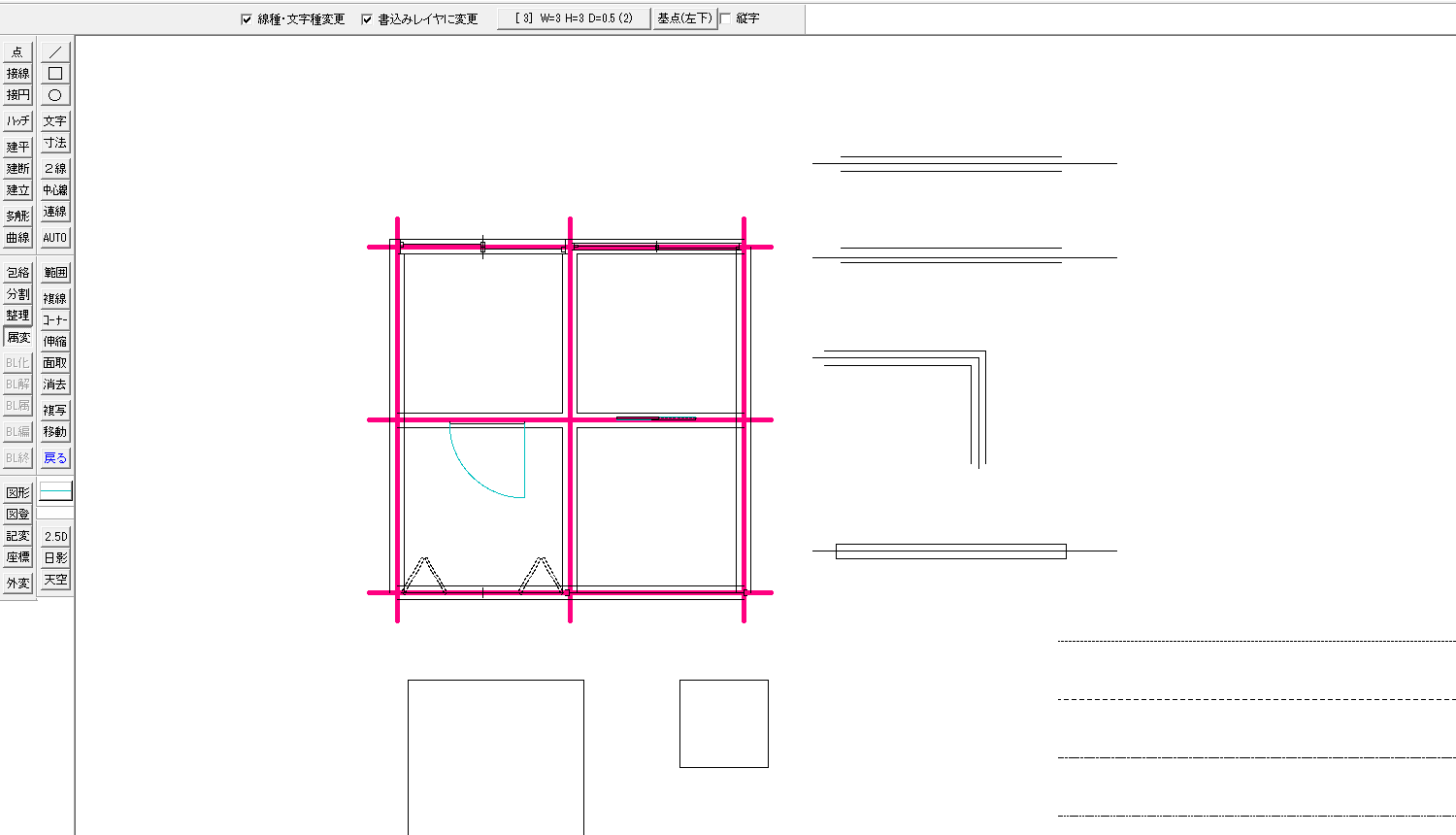

取得しないでやめるときは、もう一度右クリックしてください。

線を左クリックする

ここでは、見えている建具の線を左クリックします。

ステータスバーの書込の欄が「[0-3]建具」に替わり、画面の表示は元に戻ります。

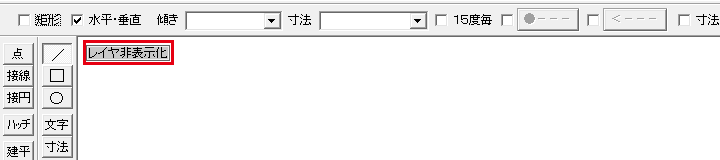

Tabは、押す回数で働きが替わります。1回で属性取得、2回でレイヤ非表示化、3回で長さと角度も出る属性取得です。

押す回数	左上の表示	図形を左クリックしたとき
1回	属性取得	その図形のレイヤ・線色・線種を取得する
2回	レイヤ非表示化	その図形のレイヤを非表示にする（書込レイヤの図形は指示できない）

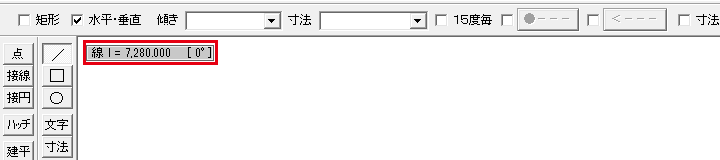

3回	属性取得	属性取得と一緒に、線の長さと角度を左上に出す

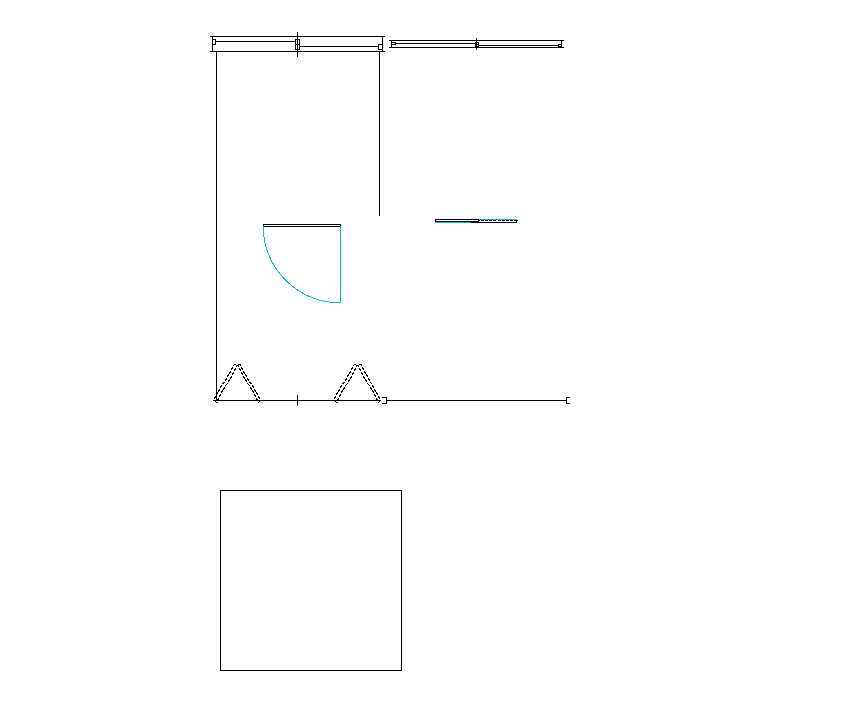

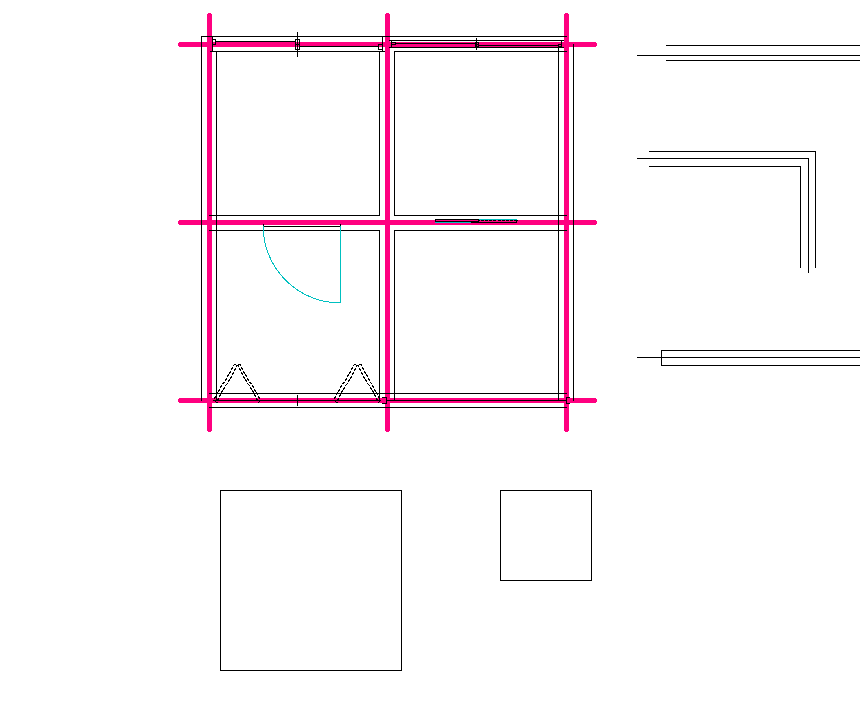

Tabを2回押して通り芯を左クリックすると、通り芯のレイヤ0 が非表示になります。元に戻すときは、レイヤバーのAllを右クリックしてください。
