Jw_cad

Jw_cadの画面の拡大縮小と移動|マウスホイール・全体表示・見失ったときの戻し方

編集部 読了 約10分

  • Jw_cadで、マウスを使って拡大縮小するには?
  • マウスホイールを回しても、画面の大きさが変わらない…
  • 図面を見失ったときに、全体に戻す方法を知りたい

2次元CADのJw_cad(ジェイダブリューキャド)の拡大縮小は、マウスの左右のボタンを同時に押したまま動かす「両ボタンドラッグ」で行います。

初期の設定では、マウスホイールを回しても倍率は変わりません。

この記事では、両ボタンドラッグでの拡大・縮小・前倍率(ひとつ前の表示)・全体表示、ホイールを使う設定、画面の移動、図面を見失ったときの戻し方を解説します。

描いた図形そのものを大きくしたり小さくしたりする方法は、「Jw_cadの回転・反転・倍率」にまとめました。

画面:Jw_cad Version 10.03.6(Windows 11)

両ボタンドラッグで拡大・縮小・全体表示にするには

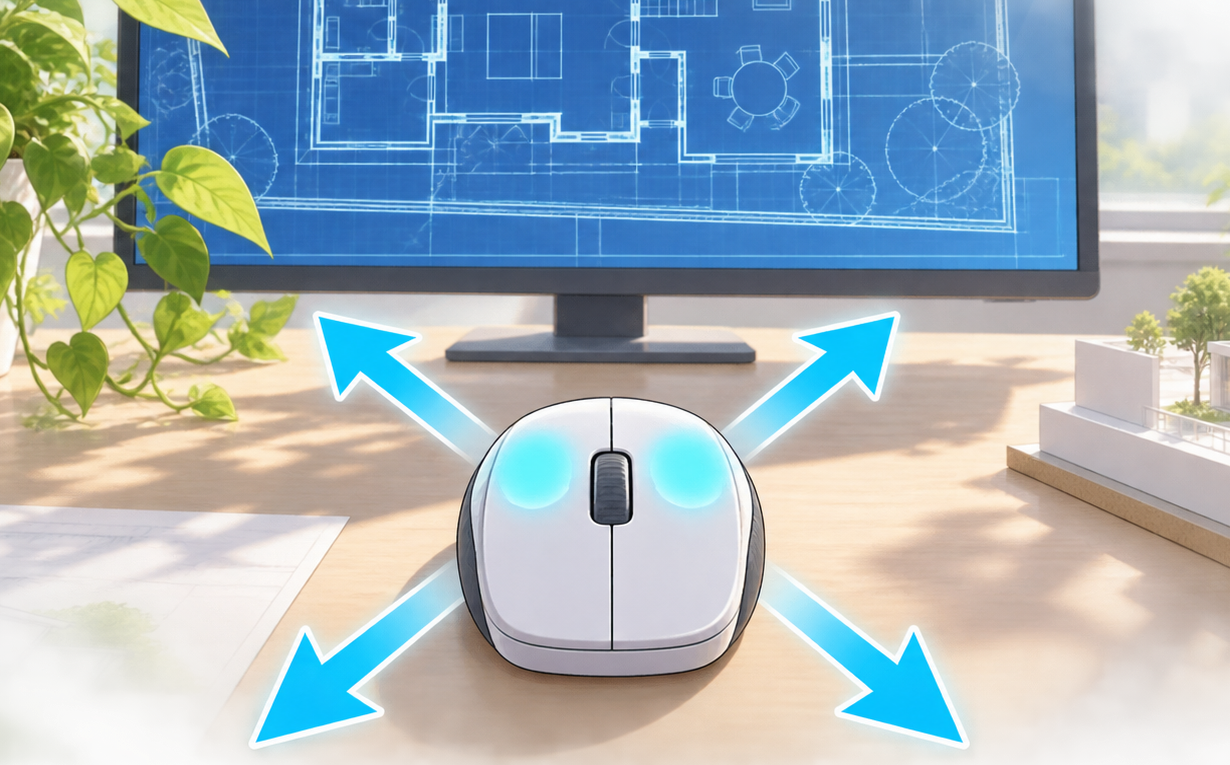

両ボタンドラッグの4つの向き
両ボタンを押したまま動かす4つの向き

両ボタンを押したまま、右下へ動かすと拡大、左上へ縮小、左下へ前倍率、右上へ全体表示です。動かす向きと働きは、次の表のとおりです。

動かす向き表示働き
右下拡大囲んだ範囲を拡大する
左上縮小倍率を半分にする
左下前倍率ひとつ前の倍率と表示位置に戻す
右上全体用紙全体を画面に表示する

ドラッグしている間は、ボタンを押した位置の上に「拡大」「縮小」「前倍率」「全体」の文字が出ます。ボタンを離すと、出ていた文字の表示に切り替わる仕組みです。

拡大は、見たい範囲を枠で囲んで行います。右下へ動かすと拡大になるので、見たい範囲の左上で押し始めます。

拡大したい範囲の左上で両ボタンを押す

拡大したい範囲の左上にカーソルを置き、マウスの左右のボタンを同時に押します。

右下へ動かして離す

ボタンを押したまま、右下へ動かします。範囲を囲む枠と「拡大」の文字が出ます。

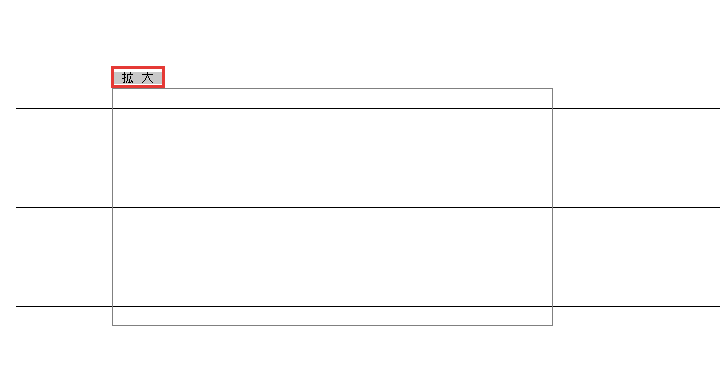

拡大の両ボタンドラッグ
右下へ両ボタンドラッグしている所。範囲を囲む枠と、「拡大」の文字(赤い枠)が出る

枠で見たい範囲を囲んだら、ボタンを離してください。枠の中が画面いっぱいに表示されます。

縮小・前倍率・全体表示も、押して動かし、目当ての文字が出たら離す操作は拡大と同じです。切り替えの操作は、次の3つです。

  • 左上へ動かして縮小する
  • 左下へ動かして前倍率に戻す
  • 右上へ動かして全体表示にする

左上へ動かして縮小する

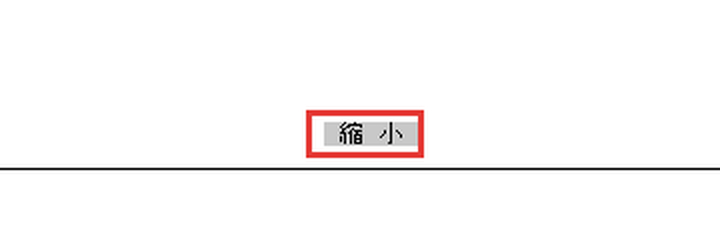

縮小の両ボタンドラッグ
左上へ動かしたときの「縮小」(赤い枠)

両ボタンを押したまま左上へ動かし、「縮小」の文字が出たら離してください。離すと、倍率が半分になります。

左下へ動かして前倍率に戻す

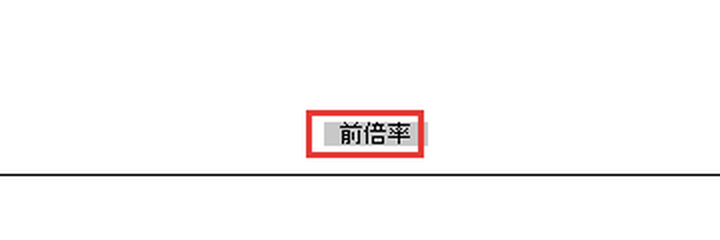

前倍率の両ボタンドラッグ
左下へ動かしたときの「前倍率」(赤い枠)

両ボタンを押したまま左下へ動かし、「前倍率」の文字が出たら離してください。ひとつ前の倍率と表示位置に戻ります。

右上へ動かして全体表示にする

全体の両ボタンドラッグ
右上へ両ボタンドラッグしている所。「全体」の文字(赤い枠)が出る

両ボタンを押したまま右上へ動かし、「全体」の文字が出たら離してください。用紙全体が画面に表示されます。

マウスホイールで拡大縮小するには

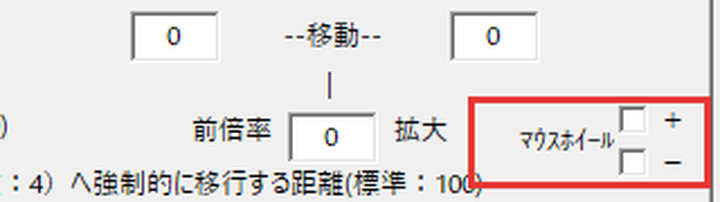

一般(2)タブのマウスホイールの欄
基本設定の一般(2)タブの「マウスホイール」の+と-(赤い枠)。初期の設定では、どちらにもチェックが無い

ホイールで拡大縮小するには、基本設定の一般(2)タブで「マウスホイール」の+か-にチェックを入れます。初期の設定ではどちらにもチェックが無いため、ホイールを回しても倍率が変わりません。

基本設定の一般(2)タブを開く

メニューバーの設定から基本設定を押し、ダイアログの上のタブの並びで一般(2)を押します。

「マウスホイール」にチェックを入れる

タブの右下の「マウスホイール」の+か-にチェックを入れて、OKを押します。

+にチェックを入れて試すと、ホイールを奥へ回して縮小、手前へ回して拡大になりました。回す向きと拡大縮小の組み合わせが逆のほうが使いやすければ、-を選んでください。

一般(2)タブのほかの項目は、「Jw_cadの基本設定の一般(2)タブ」に1つずつまとめました。

画面を動かすには

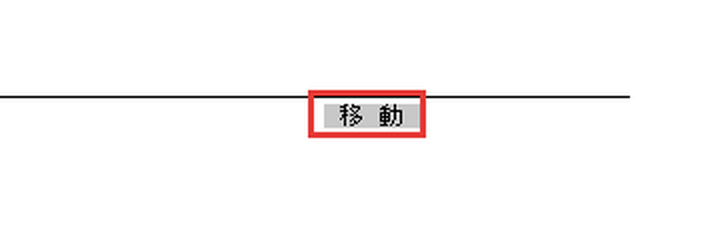

両ボタンクリックの移動
両ボタンを押している間に出る「移動」(赤い枠)

両ボタンでクリックすると押した所が画面の中央へ移り、Shiftを押しながら両ボタンドラッグすると画面が動きます。倍率は変わらず、見る所だけが動きます。

画面を移動する方法は、次の3つです。

  • 両ボタンクリックで押した位置を中央へ移す
  • Shiftを押しながら両ボタンドラッグで動かす
  • 矢印キーで動かす

両ボタンクリックで押した位置を中央へ移す

両ボタンクリックは、マウスの左右のボタンを同時に押してすぐ離す操作です。押した位置が、画面の中央に移ります。

押している間にカーソルの位置に出る文字は、「移動」です。

Shiftを押しながら両ボタンドラッグで動かす

Shiftを押しながら両ボタンドラッグすると、画面がマウスの動きに合わせて動きます。見る所を少しずつずらすときに向いた方法です。

矢印キーで動かす

一般(2)タブの矢印キーの欄
一般(2)タブの矢印キーの欄(赤い枠)。初期の設定ではチェックが無い

初期の設定では、キーボードの矢印キーを押しても画面は動きません。基本設定の一般(2)タブの、矢印キーの欄にチェックが入っていないためです。

矢印キーで画面を動かすときは、この欄にチェックを入れてOKを押してください。同じ欄のチェックで、PageUp・PageDownでの拡大縮小と、Homeでの全体表示も働くようになります。

表示倍率を数値で決めるには

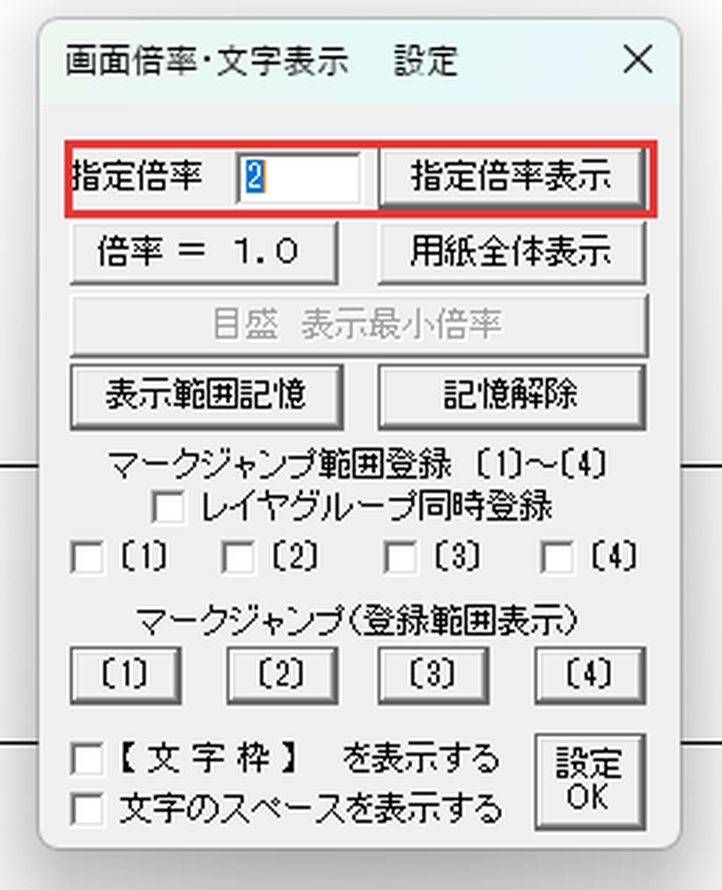

画面倍率・文字表示 設定
「画面倍率・文字表示 設定」のダイアログ。「指定倍率」の欄と指定倍率表示(赤い枠)

表示倍率は、ステータスバーの右端の倍率の欄を左クリックして「画面倍率・文字表示 設定」を開き、数値で決めます。メニューバーの設定の画面倍率・文字表示から開いても、同じダイアログです。

ステータスバーの表示倍率
ステータスバーの右側。右端の「× 0.39」が表示倍率の欄

このダイアログでできることと、図面を開いたときの表示は、次の4つです。

  • 倍率を数値で指定する
  • 全体表示の範囲を記憶する
  • マークジャンプで登録した表示に戻る
  • 図面を開いたときの表示の位置

倍率を数値で指定する

ダイアログの上部にある「指定倍率」の欄に倍率を入れ、指定倍率表示を押します。

全体表示の範囲を記憶する

同じダイアログの表示範囲記憶を押すと、そのときの表示の範囲を覚えます。範囲を記憶しているあいだは、右上への両ボタンドラッグの全体表示も、用紙全体ではなく記憶した範囲の表示です。

記憶した範囲は、図面のファイルに残りました。保存して開き直したあとも、右上への両ボタンドラッグで、記憶した範囲が出ます。

記憶をやめるボタンは、同じダイアログの記憶解除です。

マークジャンプで登録した表示に戻る

マークジャンプ
「画面倍率・文字表示 設定」のダイアログのマークジャンプ(赤い枠)。上の段の〔1〕〜〔4〕で登録し、下の段の〔1〕〜〔4〕で戻る

マークジャンプは、今の表示を〔1〕〜〔4〕に登録しておき、ボタン1つでその表示に戻る機能です。よく見る所が2か所以上あるときに使います。

登録したい表示にする

両ボタンドラッグで、あとで戻りたい所を拡大します。

範囲登録の〔1〕にチェックを入れる

「画面倍率・文字表示 設定」のダイアログを開き、「マークジャンプ範囲登録」の〔1〕にチェックを入れてから、ダイアログを閉じます。

登録範囲表示の〔1〕を押す

戻りたいときにダイアログを開き、「マークジャンプ(登録範囲表示)」の〔1〕を押します。ダイアログが閉じて、登録した表示に戻ります。

試した図面では、全体表示(×0.28)から〔1〕を押すと、登録した×1.48 の表示に戻りました。

図面を開いたときの表示の位置

Jw_cadの図面は、開くと用紙全体の表示で開きます。拡大した表示のまま保存しても、表示範囲記憶をしてから保存しても、開き直した直後は用紙全体(試した図面では ×0.28)でした。

開いてすぐ見たい所へ行くには、表示範囲記憶をしておき、開いたあとに右上へ両ボタンドラッグします。試した図面では、記憶した範囲が図面に残り、開き直したあとも同じ所へ戻れました。

図面を見失った・うまくいかないとき

全体の両ボタンドラッグ
全体表示に切り替えるときの「全体」

図面が見えなくなったら、右上への両ボタンドラッグで全体表示に戻します。症状ごとの直し方は、次の5つです。

  • 図面が画面に表示されない
  • 全体表示にしても図面が見つからない
  • 両ボタンドラッグが効かない
  • ホイールで拡大縮小できない
  • 画面をスクロールできない

図面が画面に表示されない

拡大や移動を重ねて図面が画面の外に出ると、何も描かれていないように見えます。そのときは、右上へ両ボタンドラッグして、全体表示に戻してください。

ほかの人から受け取った DXF のファイルを開いて白紙に見えるときも、同じく全体表示で図面が出ます。

全体表示にしても図面が見つからない

全体表示の範囲を記憶していると、右上への両ボタンドラッグでも、記憶した範囲しか出ません。「画面倍率・文字表示 設定」のダイアログを開き、記憶解除を押してから全体表示に戻してください。

両ボタンドラッグが効かない

マウスによっては、左右の同時押しに別の働きが割り当てられていて、両ボタンドラッグが効きません。そのときは、マウスのプロパティ(マウスの設定の画面)で、左右の同時押しの割当を「中ボタン」にします。

ホイールで拡大縮小できない

初期の設定のままだと、一般(2)タブの「マウスホイール」の欄にチェックが無く、ホイールで倍率が変わりません。メニューバーの設定から基本設定を開き、一般(2)のタブで+か-にチェックを入れてください。

画面をスクロールできない

画面を動かす操作は、両ボタンクリックと、Shiftを押しながらの両ボタンドラッグです。矢印キーで動かしたいときは、一般(2)タブの矢印キーの欄にチェックを入れます。

全体表示で場所を見て、拡大した所で描こう

拡大の両ボタンドラッグ
右下への両ボタンドラッグで範囲を囲んだ所

Jw_cadでは、両ボタンドラッグの向きで、拡大・縮小・前倍率・全体表示に切り替えます。この記事で解説したことは、次の5つです。

  • 右下へ動かすと拡大、左上へは縮小、左下へは前倍率、右上へは全体表示
  • 初期の設定では、マウスホイールで倍率は変わらない(一般(2)タブの「マウスホイール」で設定する)
  • 両ボタンクリックすると、押した位置が画面の中央へ移り、Shiftを押しながら両ボタンドラッグすると画面が動く
  • 表示倍率は、ステータスバーの表示倍率の欄から数値で指定できる
  • 図面を見失ったら全体表示。範囲を記憶しているときは記憶解除のあと

作図中は、全体表示で場所を決め、拡大して描き、描き終わったら前倍率で元の表示に戻してください。

Jw_cadで建築図面を作図する方法を学ぶ講座は、建築CADコース(Jw_cad)で紹介しています。
