Jw_cadの測定|面積・距離・角度・座標の測り方と図面への書き込み

編集部 読了 約20分

  • Jw_cadで、部屋の面積を測るには?
  • 面積測定で、曲線(円弧)を含む部屋の面積が出せない…
  • 測った面積や長さを、図面に書き込む方法を知りたい

2次元CADのJw_cad(ジェイダブリューキャド)で描いた平面図なら、部屋の広さや壁の長さを、その図面の上で測れます。使うのは測定で、測りたいもののボタンを選んで、点を右クリックするだけです。

しかし、点の取り方や円弧の指示の順を知らないと、隣の部屋の壁まで合計に入ったり、面積が出なかったりします。

この記事では、Jw_cadの測定で面積・距離・角度・座標を測り、測った値を図面に書き込む手順を解説します。座標の値から作図する方法と、作図の途中で長さや角度を欄に入れる方法も、後半にまとめました。

画面:Jw_cad Version 10.03.6(Windows 11)

測定はどこから始めるか

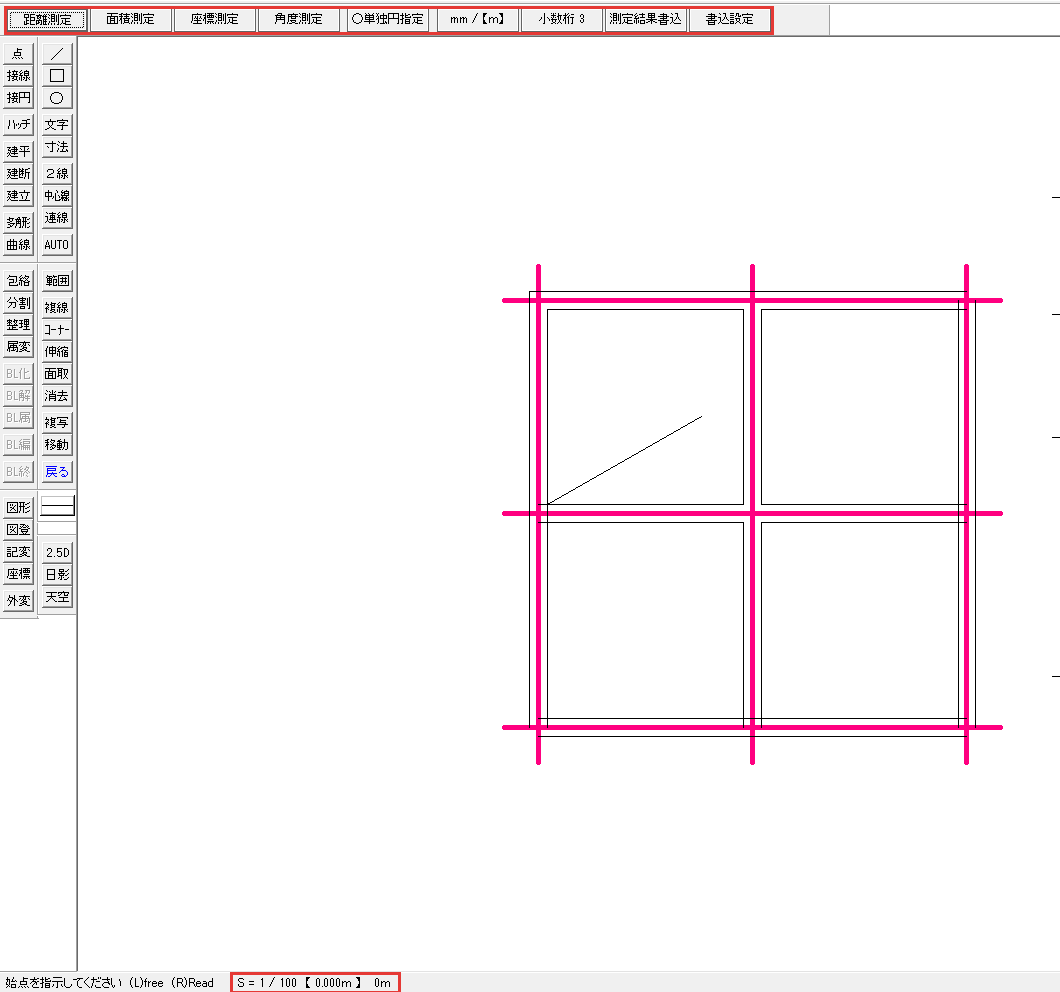

測定のコントロールバー
測定を起動した画面。コントロールバーの9つのボタンと、ステータスバーの測った値の欄(どちらも赤い枠)

測定は、画面の右のツールバーの測定か、メニューバーのその他の測定から始めます。起動すると、作図ウィンドウの上のコントロールバー(選んだコマンドの設定を出す帯)に、測り方のボタンが並びます。

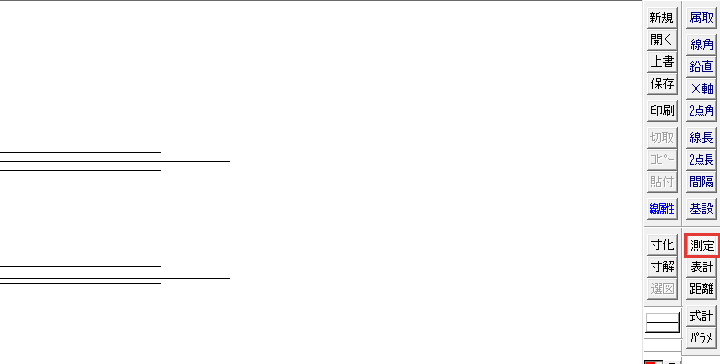

右のツールバーの測定
画面の右のツールバーの測定(赤い枠)

メニューから選ぶときに開くのは、メニューバーのその他です。

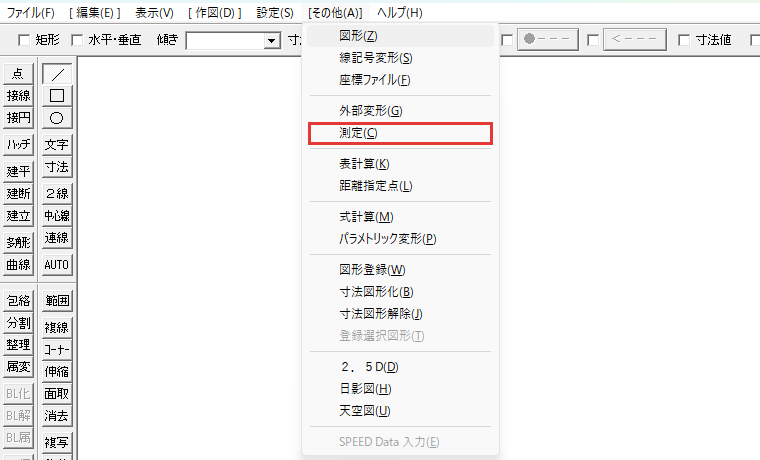

その他メニュー
メニューバーのその他の測定(赤い枠)

コントロールバーに並ぶのは、次の9つのボタンです。

ボタン働き
距離測定2点のあいだの距離と、続けて測った合計を出す。起動したときに押された状態
面積測定指示した点を結んだ範囲の面積を出す
座標測定原点にした点から、次の点までの横と縦の距離を出す
角度測定3点を指示して、2本の線のあいだの角度を出す
○単独円指定円を1つ選んで、円周の長さか円の面積を出す。1つ目の点を指示すると「( 弧 指定」に替わる
mm / 【m】単位を mm と m で切り替える。初めは m
小数桁 3小数点以下の桁数を切り替える。初めは3
測定結果書込測った値を文字で図面に書き込む
書込設定書き込む文字の大きさや形を決める。測り始めると、この位置が「クリアー」に替わる

測った値は、画面のいちばん下のステータスバーの【 】の中に出ます。値は図面の縮尺に関係なく実寸(実際の建物の大きさ)で、左に「S = 1 / 100」のように図面の縮尺も並びます。

部屋の面積を測るには

面積測定
左上の部屋の内側の4隅を右クリックした所。ステータスバーに【 2.73m2 】(赤い枠)。赤い点線は、測っている途中の表示

部屋の面積は、面積測定を押し、部屋の内側の角を順に右クリックすると、ステータスバーに出ます。右クリックは、線の端や交点の位置をぴったり読む指示(読取点)です。

ここでは、通り芯(ピンクの太い線)と壁を描いた平面図の、左上の部屋を測ります。手元の平面図の部屋でも、同じ手順で試せます。

測定を起動して面積測定を押す

右のツールバーの測定を押し、コントロールバーの面積測定を押します。

部屋の内側の角を順に右クリックする

部屋の内側の4隅を、順に右クリックします。始めの角に戻らなくても、面積はステータスバーの【 】の中に出ます(この例は2.73m2)。

確定の操作は無く、指示した点を結んだ範囲の面積がそのまま出ます。【 】の右に出る値は、始めの点と最後の2つの点でできた三角形の面積なので、部屋の面積は【 】の中を見てください。

続けて別の部屋を測るときは、クリアーを押してから始めます。クリアーを押さずに隣の部屋まで続けると、2つの部屋の合計にはならず、点を結んだ範囲の面積になります。

この例の値は、小数桁を2にして測りました。小数桁と単位の替え方は、次の「距離・長さを測るには」の節で解説します。

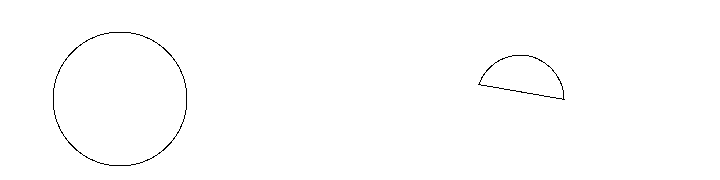

円や円弧を含む範囲は、点の右クリックだけでは指示できません。測り方は、次の2つです。

  • 円弧を含む面積
  • 円の面積と円周の長さ

円弧を含む面積

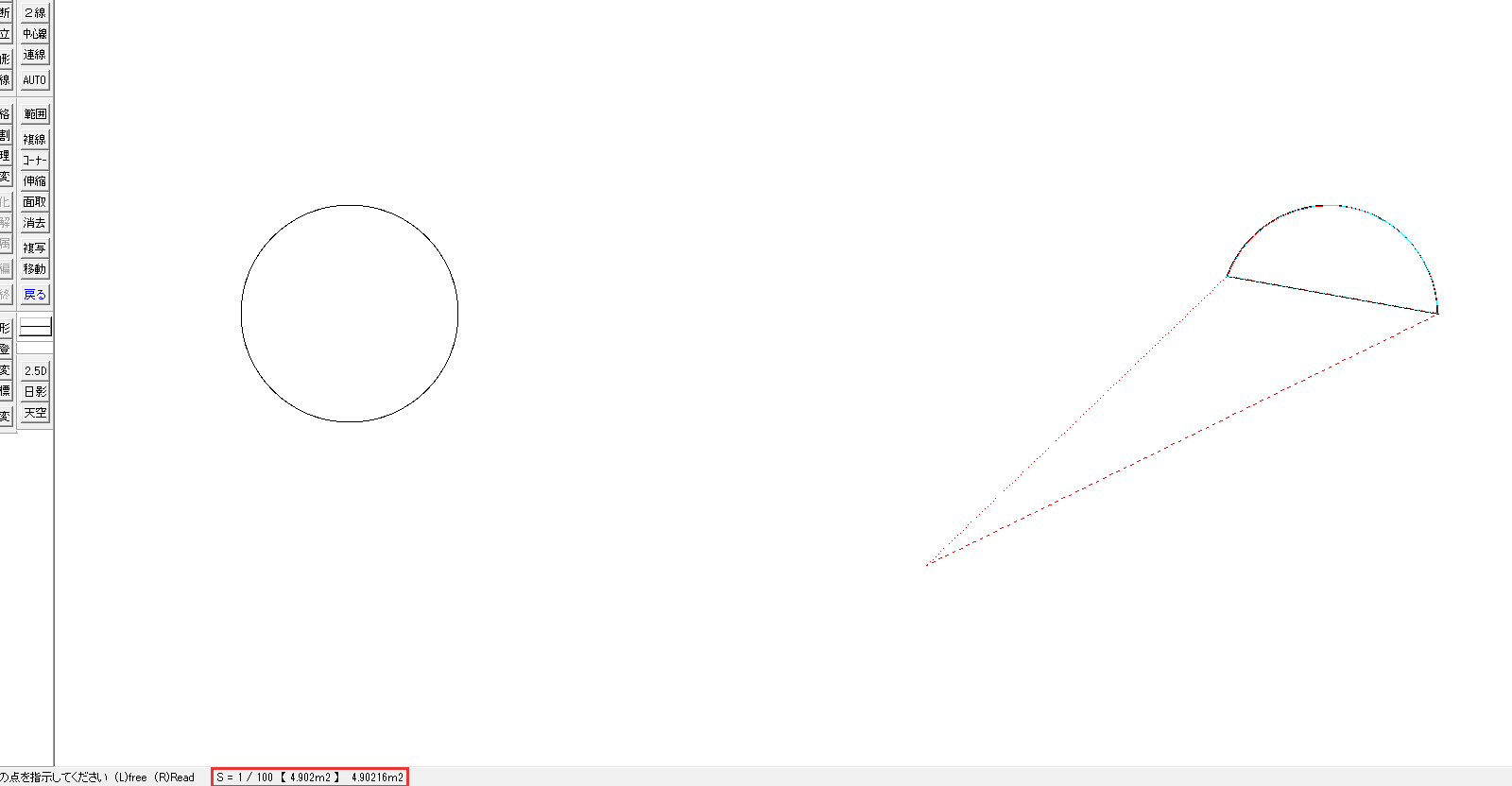

円弧を含む面積
円弧の範囲を測った所。面積は【 4.902m2 】(赤い枠)

○単独円指定のボタンは、1つ目の点を指示すると( 弧 指定に替わります。この( 弧 指定を押してから円弧を左クリックすると、円弧を含む面積が出ます。

面積測定で円弧の端を右クリックする

面積測定を押し、円弧の片方の端を右クリックします。値が残っていれば、先にクリアーで0に戻します。

( 弧 指定を押す

コントロールバーの( 弧 指定を押します。ステータスバーの左端が「円を指示してください」に変わります。

円弧を左クリックする

円弧を左クリックします。今度は「円上点を指示してください」と出ます。

円弧のもう一方の端を右クリックする

円弧のもう一方の端を右クリックします。円弧と、その両端を結ぶ線とで囲まれた範囲の面積が出ます(この例は4.902m2)。

円弧を右クリックすると「点がありません」と出て、次へ進みません。円弧は左クリックで指示します。

円の面積と円周の長さ

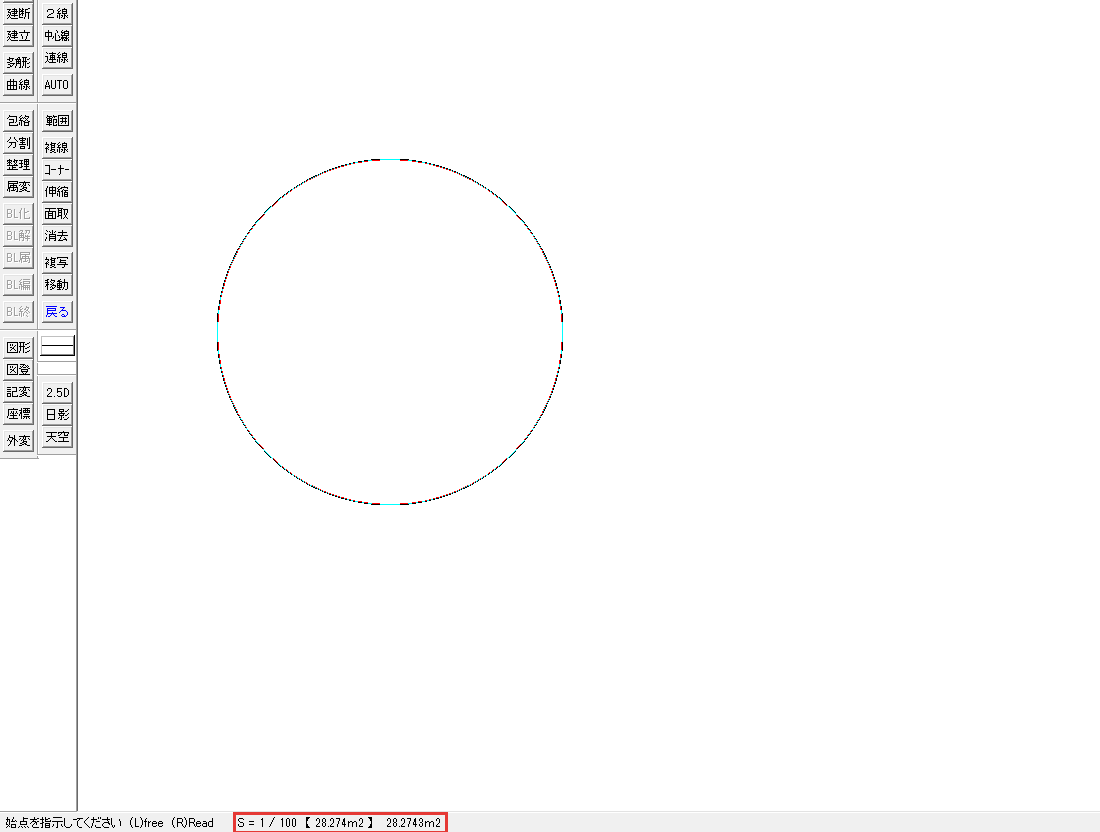

円の面積
半径3000mmの円を測った所。面積は【 28.274m2 】(赤い枠)

円の面積と円周の長さは、点を指示する前に○単独円指定を押し、円を左クリックして測ります。始めるボタンは、面積なら面積測定、円周の長さなら距離測定です。

クリアーして面積測定を押す

値が残っていればクリアーを押し、面積測定を押します。

単独円指定を押して円を左クリックする

点を指示する前に○単独円指定を押し、円を左クリックします。円の面積が、ステータスバーの【 】の中に出ます(半径3000mmの円で28.274m2)。

クリアーして距離測定を押す

クリアーを押し、距離測定を押します。

単独円指定を押して同じ円を左クリックする

点を指示する前に○単独円指定を押し、同じ円を左クリックします。今度は、円周の長さが出ます(この円で18.850m)。

円周の長さ
同じ円を距離測定で測った所。円周の長さは【 18.850m 】(赤い枠)

距離・長さを測るには

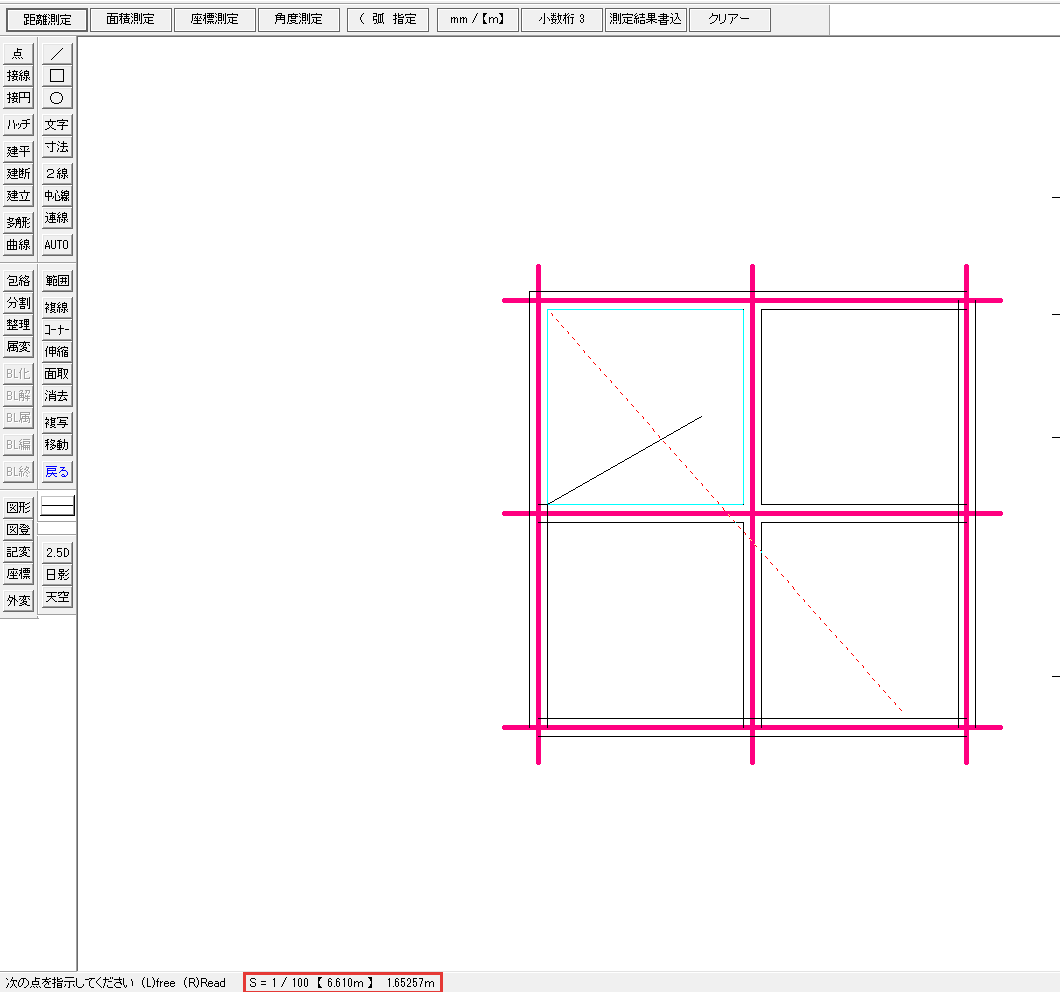

部屋を一周
左上の部屋の内側を一周した所。ステータスバーの【 】が合計の6.610m、右が最後の辺の1.65257m(赤い枠)。斜めの赤い点線と水色の線は、測っている途中の表示

距離は、距離測定で線の両端を右クリックすると出ます。続けて右クリックすると、【 】の中に合計、その右に最後に測った辺の長さが出ます。

距離測定を押す

測定を起動すると、距離測定が押された状態で始まります。ほかの測り方のあとなら、クリアーを押してから距離測定を押します。

始めの点を右クリックする

測る線の端か、部屋の内側の角を1つ右クリックします。ステータスバーの左端の文が「次の点を指示してください」に変わります。

次の点を順に右クリックする

次の点を右クリックすると、その2点のあいだの長さが出ます。部屋を一周するなら、残りの角を順に右クリックし、最後に始めの角をもう一度右クリックします。

この例では、合計が6.610m、最後の辺が1.65257mでした。【 】の右の値は、小数桁の設定にかかわらず細かい桁まで出ます。

単位と小数点以下の桁数は、コントロールバーのボタンで切り替えます。mm / 【m】は押すたびにmmとmが替わり、【 】の付いたほうが今の単位です。

単位と小数桁
単位が【m】、小数桁を2にしたコントロールバー(赤い枠)

小数桁 3は、押すたびに3 → 4 → F → 0 → 1 → 2 の順に替わります。Fは、値の桁をそのまま出す表示です。

座標と角度を測るには

座標測定と角度測定
コントロールバーの座標測定と角度測定(赤い枠)

座標は最初に右クリックした点からの横(X)と縦(Y)の距離で、角度は交点と2本の線の端の3点で測ります。どちらも、点は右クリックで指示します。

座標と角度の測り方は、次の2つです。

  • 座標測定
  • 角度測定

座標測定

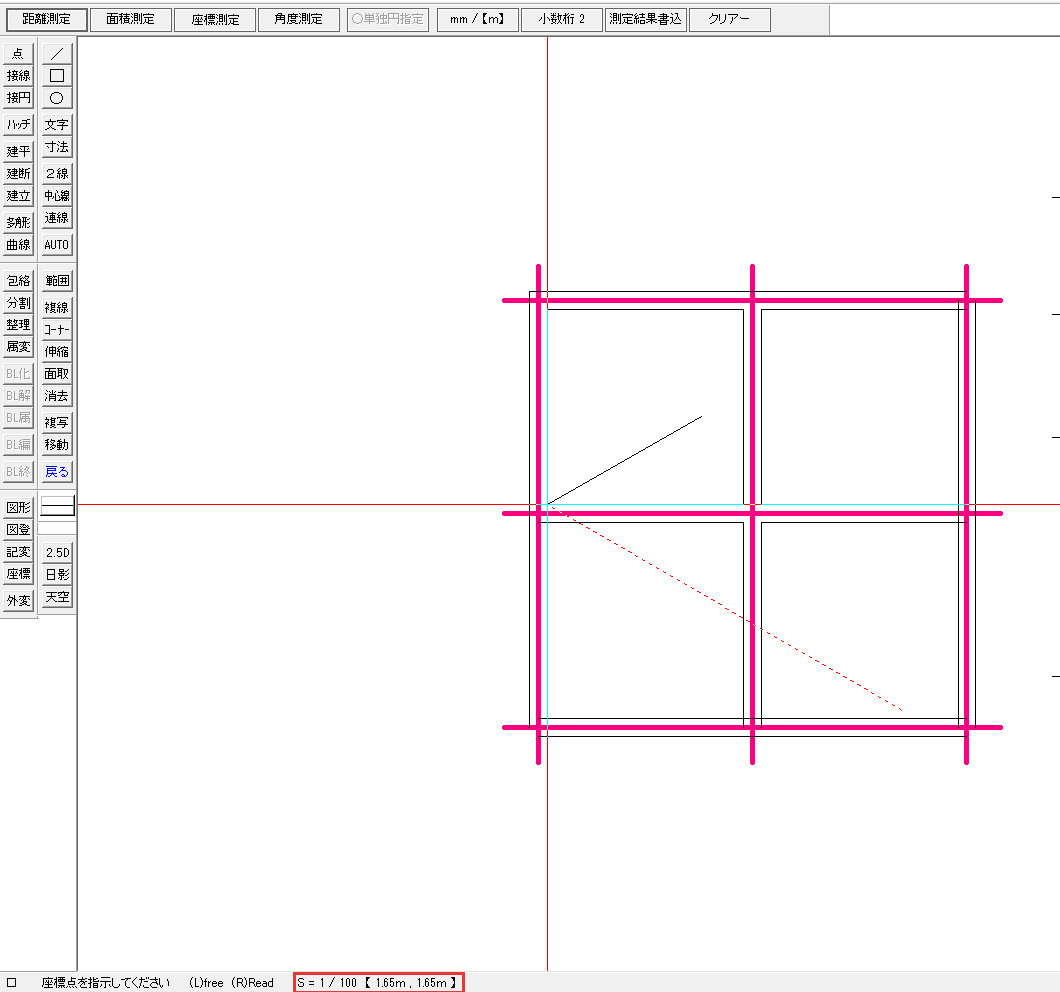

座標測定
原点で交わる横と縦の線と、ステータスバーの【 1.65m , 1.65m 】(赤い枠)

座標測定は、最初に右クリックした点を原点にして、次の点までの横と縦の距離を測ります。

座標測定を押す

コントロールバーの座標測定を押します。前に測った値が残っているときは、先にクリアーを押します。

原点にする角を右クリックする

原点にする角(この例では左上の部屋の左下の角)を右クリックします。原点の位置で交わる、横と縦の線が出ます。

測る点を右クリックする

測る点(同じ部屋の右上の角)を右クリックします。ステータスバーに「【 1.65m , 1.65m 】」と出ます。

値は、原点から右と上がプラス、左と下がマイナスです。続けて別の点を右クリックしても原点は変わらないので、原点を変えるときはクリアーを押します。

角度測定

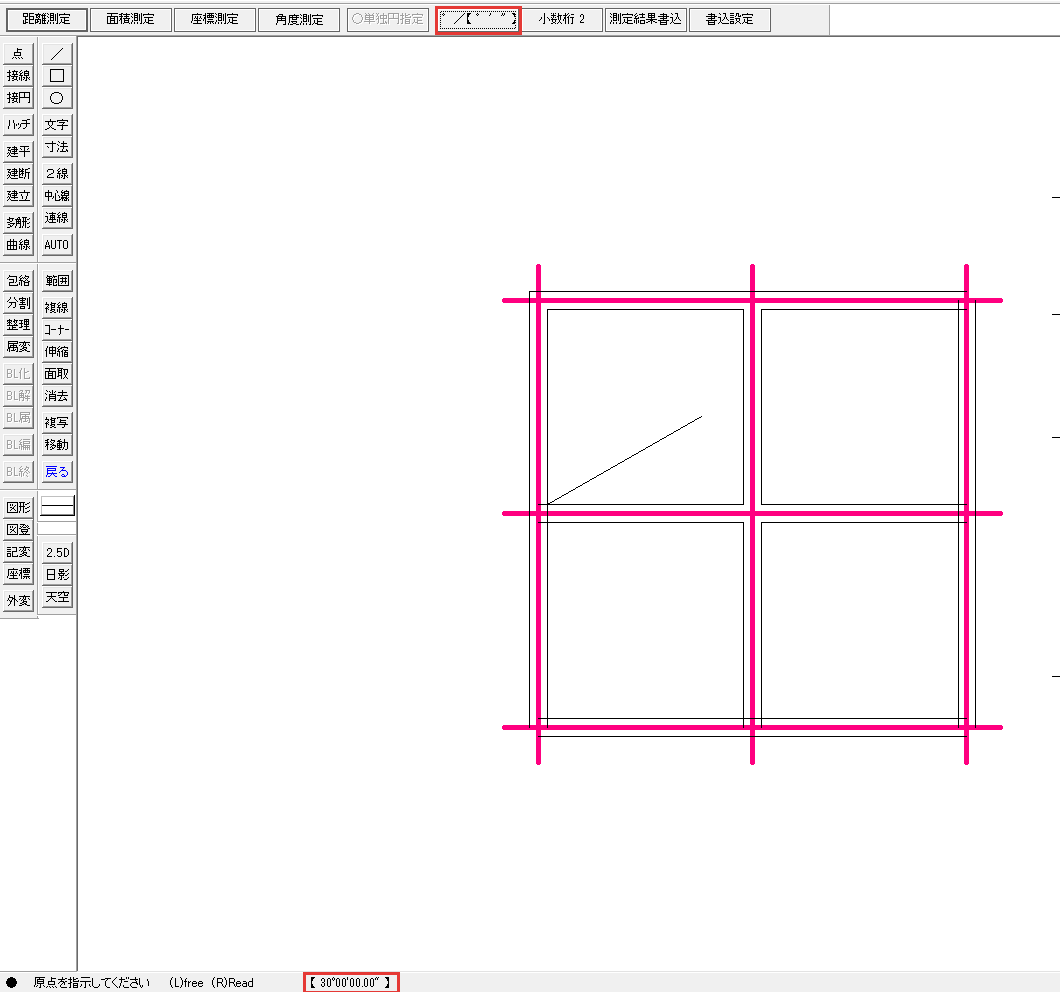

角度測定
単位のボタンを度分秒にした所と、ステータスバーの【 30°00′00.00″ 】(赤い枠)。測り終えると、左端の文は「原点を指示してください」に戻る

角度測定は、2本の線が交わる点と、それぞれの線の端の3点を指示して、2本の線のあいだの角度を測ります。この例で測るのは、部屋の下の壁の線と、壁の角から引いた30度の線のあいだです。

角度測定を押す

角度測定を押します。ステータスバーの左端が「原点を指示してください」になります。

2本の線が交わる点を右クリックする

2本の線が交わる点(原点)を右クリックします。

1本目の線の端を右クリックする

続けて、壁の線の端(基準点)を右クリックで指示します。

2本目の線の端を右クリックする

30度の線の端(角度点)を右クリックします。ステータスバーに角度が出ます(この例は【 30.00° 】)。

角度測定のときは、単位のボタンが【 °】/ °′″に替わります。押すと度分秒の表示になり、この例は【 30°00′00.00″ 】です。

測った値を図面に書き込むには

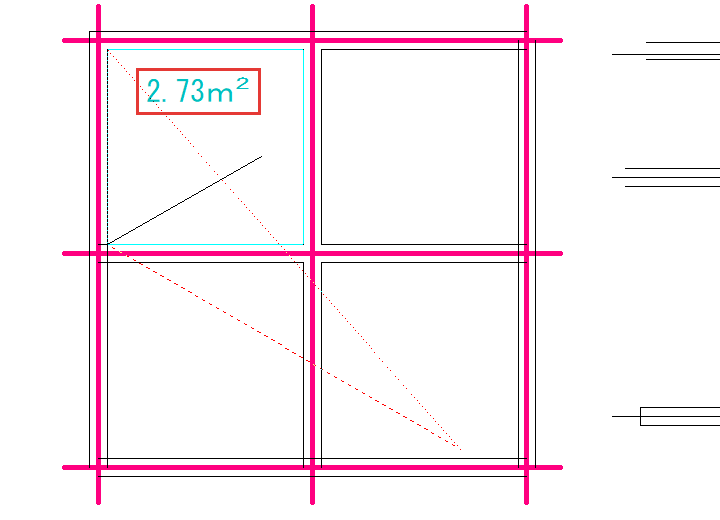

書き込んだ面積
部屋の中に書き込まれた「2.73m²」(赤い枠)

測った値は、測定結果書込を押し、書き込みたい所を左クリックすると、文字で図面に書き込めます。文字の左下に来るのは、クリックした所です。

書き込む文字の大きさや形は、書込設定で決めます。書込設定のボタンは点を指示するとクリアーに替わるので、押すのは測る前です。

ここでは、部屋の面積を測って書き込みます。

面積測定と書込設定を押す

面積測定を押し、点を指示する前に書込設定を押します。コントロールバーが、書き込む文字の設定のボタンに替わります。

書込設定
書込設定を押したあとのコントロールバー。初めの表示のまま(赤い枠)

書込設定のボタンの働きは、次の表のとおりです。OKのほかは、押すたびに表示が替わります。

ボタン(初めの表示)働き
文字 2書き込む文字の大きさ(文字種の番号)。2 → 3 → … → 10 → 1 の順に替わる
小数桁 0 有小数点以下の終わりの0を書くか
カンマ 有3桁ごとのカンマを書くか
四捨五入端数を四捨五入・切り捨て・切り上げのどれにするか
単位表示 有値のあとに m² などの単位を書くか
OK設定を終えて、測定のボタンに戻る

OKを押す

この例では初めの表示のまま、OKを押します。コントロールバーが測定のボタンに戻ります。

部屋の4隅を順に右クリックする

部屋の内側の4隅を順に右クリックします。ステータスバーの【 】の中に面積が出ます(この例は2.73m2)。

測定結果書込を押して左クリックする

測定結果書込を押し、部屋の中の空いている所を左クリックします。クリックした所を左下にして、「2.73m²」の文字が書き込まれます。

座標から作図するには

ファイルの座標で作図した敷地
座標を書いたファイルを読み込んで作図した、横18m・高さ16mの五角形の敷地

座標の値から作図するときは、X と Y の値を書いたテキストのファイルを、座標ファイルのファイル読込で読み込みます。測定と違うのは、図面の上で点を指示せず、値をファイルに書いておく点です。

ファイルには、図面の縮尺に関係なく実際の寸法を mm で書き、X と Y を半角スペースで区切ります。1行に1点ずつ書くと、書いた順に点を結んだ線になります。

0 0
18000 0
18000 12000
9000 16000
0 12000
0 0

この例は、5つの角を持つ敷地のファイルです。最後に始めの点をもう一度書いて、線を閉じています。

座標を書いたファイルを保存する

Windowsのメモ帳などで座標を書き、拡張子を「.txt」にして保存します。

座標ファイルを起動する

メニューバーのその他から座標ファイルを選びます。

ファイル名設定でファイルを選ぶ

ファイル名設定を押し、出た「開く」の窓で保存したファイルを選んで開くを押します。作図ウィンドウの左上に、選んだファイルの名前が出ます。

ファイル読込を押して置く

ファイル読込を押すと、ファイルの図形がマウスに付いて赤く仮表示されます。置きたい所を左クリックすると、マウスの位置をファイルの原点(0,0)にして作図されます。

ファイル読込の仮表示
ファイル読込を押したあと。ファイルの図形が、マウスの位置を原点にして赤く仮表示される

測量図のように Y,X の順で並んだ座標は、ファイル読込の代わりにYX座標読込で読み込みます。

1本ずつの線の書き方や m 単位のファイル、図形の座標をファイルに書き出す方法は、「Jw_cadの座標ファイル|読込・書込」にまとめました。

作図の途中で長さや角度を取るには

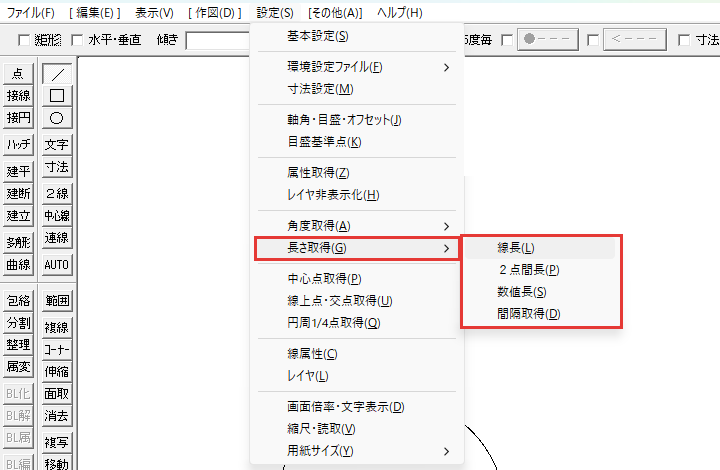

長さ取得のメニュー
線のコマンドの中で開いた、メニューバーの設定の長さ取得(赤い枠)

線を引く途中なら、メニューバーの設定の長さ取得と角度取得で、図面にある線の長さや角度をコントロールバーの欄に入れられます。測定と違うのは、値が欄に入り、その値のまま作図を続けられる点です。

長さ取得は寸法や複線間隔の欄、角度取得は傾きの欄が出ているコマンドの中でだけ働きます。そのため、取得する前に線や複線のコマンドを選んでおいてください。

取得できるものは、次の2つの表のとおりです。欄に入る長さの単位は mm です。

長さ取得の項目取得するもの
線長左クリックした線の長さ(円なら半径)
2点間長右クリックなどで指示した2点のあいだの長さ
数値長左クリックした数値の文字を、長さとして
間隔取得左クリックした2本の線や円のあいだの間隔
角度取得の項目取得するもの
線角度左クリックした線の角度
線鉛直角度左クリックした線に垂直な向きの角度
X軸角度指示した2点を結ぶ向きの、X軸からの角度
2点間角度3点を指示して決まる角度
数値角度左クリックした数値の文字を、角度として
軸角左クリックした線の角度を、軸角にする

ここでは、線長と線角度を取得します。

線のコマンドを選ぶ

左のツールバーの/を押して、線コマンドを選びます。コントロールバーに傾きと寸法の欄が出ます。

長さ取得の線長を選ぶ

メニューバーの設定から長さ取得、線長の順に選びます。

長さを取る線を左クリックする

長さを取る線(この例は、円弧の両端を結ぶ線)を左クリックします。コントロールバーの寸法の欄に、その線の長さが入ります(この例は3939.333368mm)。

線長
寸法の欄と、作図ウィンドウの左上に出た3939.333368(赤い枠)

角度取得の線角度を選ぶ

線のコマンドのまま、メニューバーの設定から角度取得、線角度の順に選びます。

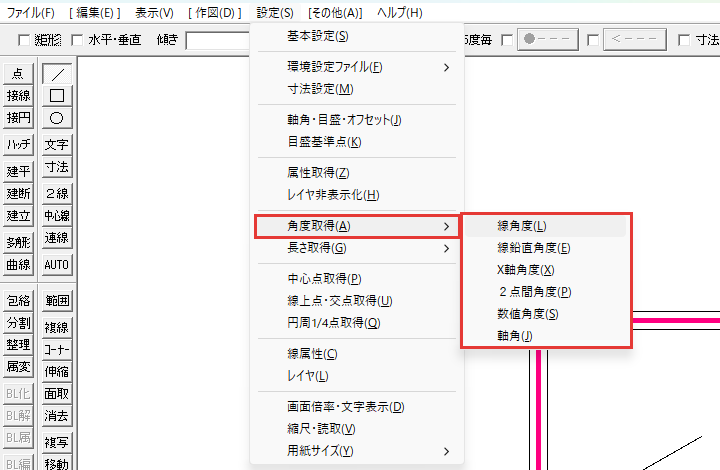

角度取得のメニュー
角度取得の下の6つの項目(赤い枠)

角度を取る線を左クリックする

角度を取る線(この例は30度の線)を左クリックします。傾きの欄に、その線の角度の30が入ります。

線角度
傾きの欄と、作図ウィンドウの左上に出た30°(赤い枠)。寸法の欄は、線長のあとに空にした

取得した値は、欄に入ったままです。値が残っていると、このあとに引く線がすべて同じ長さや角度になるので、使い終わったら欄の値を消して空にしてください。

ほかの項目も、選んだあとの指示が違うだけで、同じ流れで値が欄に入ります。2点間長は、2点を右クリックで指示します。

円弧の両端の2点を2点間長で指示すると、寸法の欄に3939.333368が入りました。線長で取った線と同じ2点なので、同じ値です。

2点間長
2点間長で円弧の両端を指示したあとの寸法の欄(赤い枠)

間隔取得では、複線のコマンドを選び、メニューバーの設定の長さ取得から間隔取得を選びます。

続けて2本の平行な線を左クリックすると、複線間隔の欄にその2本の間隔が入ります(この例は、重なった四角形の左の辺2本で1873.66167mm)。

間隔取得
複線のコマンドで間隔取得をしたあとの複線間隔の欄(赤い枠)

2点間角度で指示する3点は、基準点(この例は部屋の左下の角)、2点間角度の基準点(右上の角)、角度点(右下の角)の順です。この3点を右クリックすると、傾きの欄に-45が入りました。

2点間角度
2点間角度のあとの傾きの欄の-45(赤い枠)

軸角を設定しているときに取得する角度は、軸角からの角度です。軸角は「Jw_cadの軸角・目盛・オフセット」で解説しています。

クロックメニュー(マウスのボタンを押したまま動かすと出る円形のメニュー)からも、線の長さを取得できます。その手順を解説するのは「Jw_cadのクロックメニューの活用」です。

測定がうまくいかないとき

ステータスバーが無い画面ステータスバーが無い画面
ステータスバーがある画面ステータスバーがある画面
画面のいちばん下の帯(ステータスバー)が無いと、測った値が見えない。帯があれば【 】の中に値が出る

値が出ない・合わないときは、点を右クリックで読んでいるかと、単位を見ます。症状ごとの原因は、次の4つです。

  • 測った値が表示されない
  • 距離が合わない
  • 面積が出ない
  • 縮尺を変えると値も変わるか

測った値が表示されない

測った値が見えないときの原因は、ステータスバーが消えていることです。ステータスバーは、メニューバーの表示のステータスバーで消したり出したりできます。

表示からステータスバーを選んでください。画面のいちばん下に帯が出れば、測った値もその帯の【 】の中に出ます。

距離が合わない

思った値より長くなるのは、隣の部屋まで続けて測ったときです。続けて右クリックすると、間の壁の厚みも合計に入ります。

部屋ごとにクリアーを押し、内側の角だけを測り直してください。

角を左クリックで指示すると、クリックした位置そのもの(任意点)を測るので、値が角の位置からずれます。角や線の端は、右クリックで指示し直します。

桁が1000倍違うときの原因は、単位の mm と m の取り違えです。mm / 【m】を押し、【 】の付いたほうを測りたい単位に合わせます。

面積が出ない

円や円弧を含む範囲で面積が出ない原因は、ボタンを押す順か、円弧の指示の仕方です。○単独円指定は、点を指示する前に押します。

( 弧 指定は、円弧の端の点を指示したあとに押し、円弧を左クリックします。直前に指示した点が円弧の上に無いと、面積は計算されません。

それでも出ないときは、クリアーを押して、始めの点から指示し直してください。

縮尺を変えると値も変わるか

縮尺を変えても、測った値は変わりません。測定の値は実寸なので、1/100 の図面を 1/50 にしても、同じ線は同じ長さで出ます。

値が変わったように見えるときは、単位の mm と m を見直してください。縮尺の替え方は、「Jw_cadの用紙サイズと縮尺の設定」で解説しています。

部屋ごとに内側の角を右クリックして、面積を測ってから書き込もう

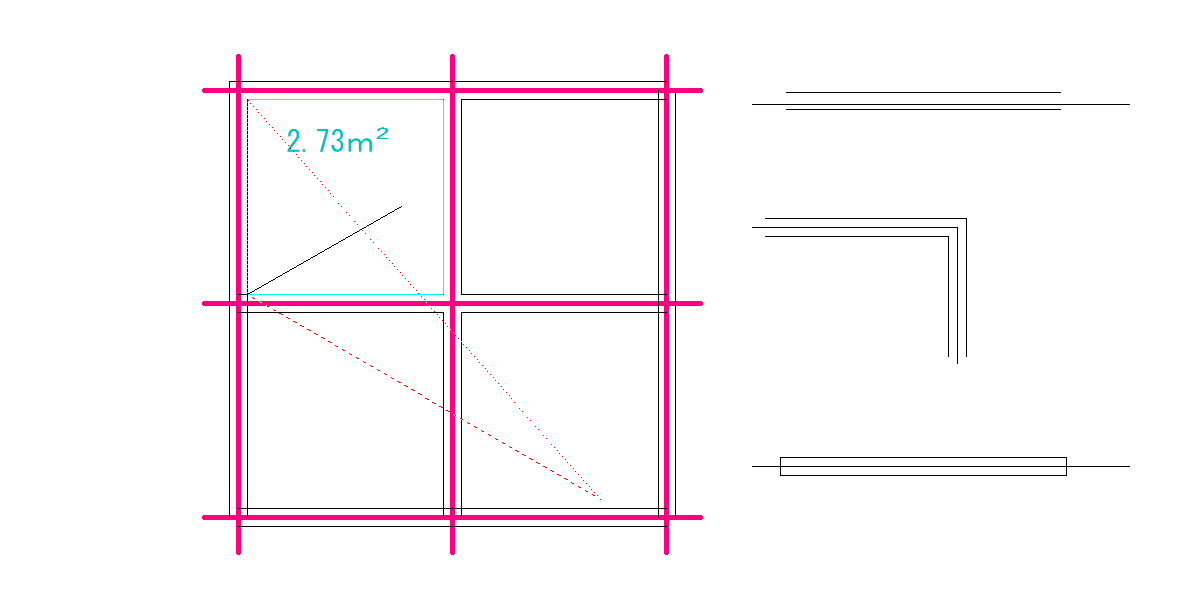

測定の結果を書き込んだ図面
左上の部屋の面積を測り、図面に書き込んだ所

測定は、右クリックで点を指示して面積・距離・角度・座標を測り、測定結果書込で図面に書き込むコマンドです。この記事で解説したことは、次の6つです。

  • 起動は右のツールバーの測定か、その他の測定
  • 面積は面積測定で角を順に右クリックし、円弧は( 弧 指定、円は○単独円指定のあと左クリック
  • 距離は角を順に右クリックし、【 】の中が合計
  • 座標は最初の点が原点で、角度は3点で測る
  • 書き込むときは、測る前に書込設定、測ったあとに測定結果書込
  • 座標から作図するなら座標ファイル、作図の途中で値を欄に入れるなら長さ取得と角度取得

まずは平面図の部屋を1つ選び、内側の角を右クリックして面積を測ってみてください。
