建築図面の略語の読み方｜FL・CH・GL・SL

＊2026年9月29日に確認した内容です。GL・FL などは、国土交通省の「建築工事設計図書作成基準の資料（令和2年改定）」の資料1 略号によります。国の建物の工事（官庁営繕）のための図面の決まりです。CH は株式会社ワンナップクリエイティブサービスの記事「図面記号「GL・FL・CH」って何？」、SL は「建築のGL・SL・FLとは？図面の高さ記号の意味と違いを解説」によります。

建築図面には、「GL」「FL」「CH」のように、アルファベットの略語がよく出てきます。国の建物の図面では、使う略語（基準の資料では「略号」）が表で決まっています。この記事では、その表にある略語の意味を、高さ・階・大きさ・場所のまとまりに分けて載せています。表に無い CH と SL の意味も、解説記事をもとに載せています。

国の建物の図面の略号は、資料1 に決まっている

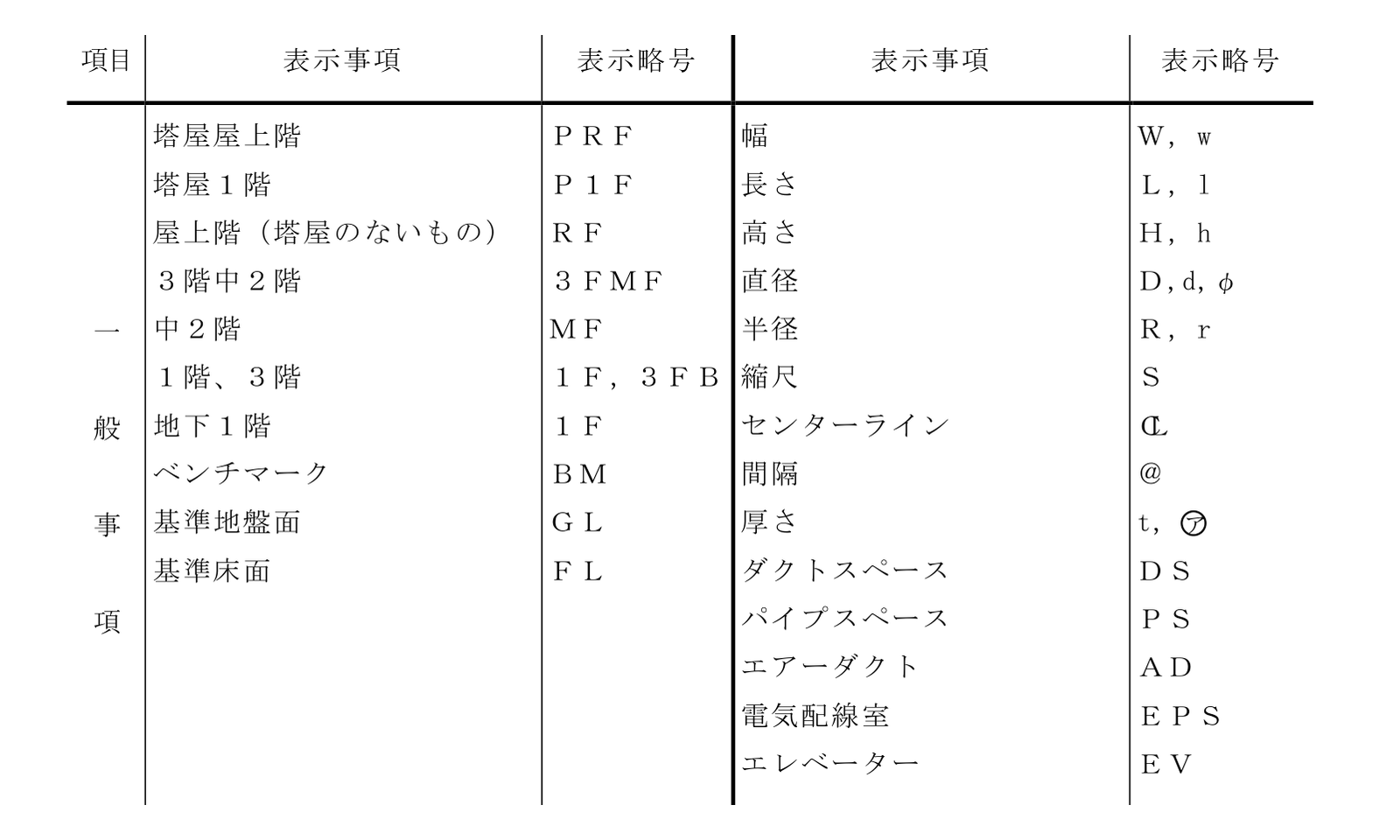

国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の資料の「資料1 略号」は、「略号を使用する場合は次による。」として、図面で使う略号を表にしています。表は、一般事項・構造・材料・工法・建具等のまとまりに分かれています。この記事では、一般事項の略号を中心に載せます。

高さの基準の略号：GL・FL・BM

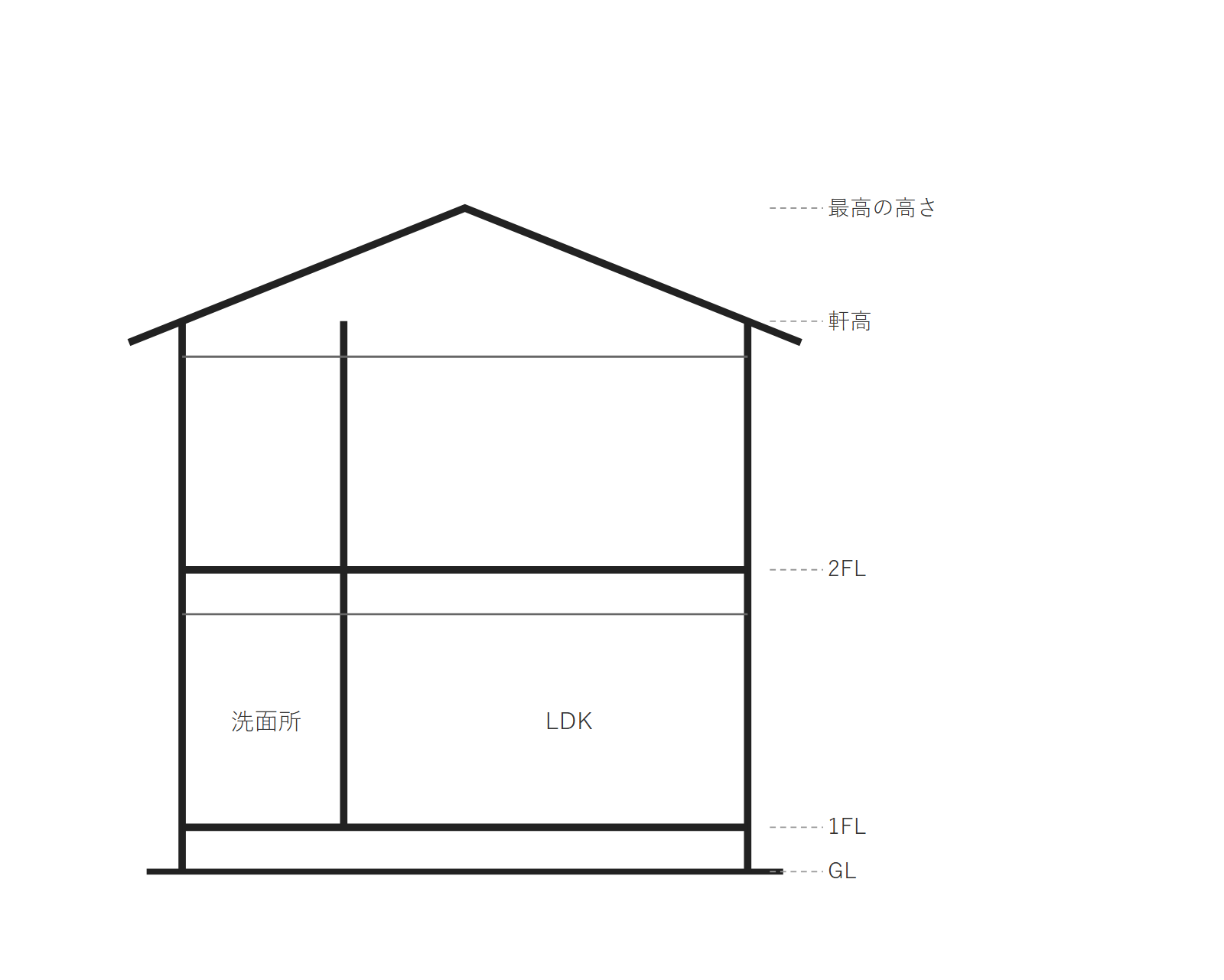

「意味」は、表示事項の語の意味を編集部が短く書いたものです。見本の家の断面図で示すと、次のようになります。

1階の床の高さは「1FL」、2階は「2FL」のように、階の数字を付けて書くことがあります（見本の図の書き方）。高さの読み方は、「建築図面のレベル（高さ）の読み方｜GL・FL・階高・軒高」の記事で解説します（準備中）。

階の略号：RF・1F・PRF など

塔屋は、屋上に突き出た、エレベーターの機械の部屋や階段の部屋などの部分です。

資料1 の表は、「1階、3階」の行の略号を「1F，3FB」、「地下1階」の行の略号を「1F」と印刷しています。B が1行上にずれた印刷に見えるため、上の表では地下1階を B1F としました（編集部の読み方）。

大きさと間隔の略号：W・L・H・D・R・t・@

センターラインは、ものの中心に引く線です。資料1 では、C と L を重ねた1つの記号（℄）で表しています。@ は、同じものを並べるときの間隔で、「@455」なら455ミリメートルおきに並ぶことを表します（数字は例）。

S は、表の構造の欄では鉄骨と床版（スラブ。床になる板状の部分）の略号にも使われています。同じ文字でも、書いてある場所で意味が違います。

場所と設備の略号：DS・PS・AD・EPS・EV

ダクトは空気を送る管、ダクトスペースとパイプスペースは、ダクトや配管を上下の階へ延ばすための、縦に続く空間です。電気配線室は、電気の配線を上下の階へ延ばすための部屋です。

CH と SL は、資料1 に無い略語

CH と SL は、図面でよく使われますが、国土交通省の資料1 略号の表にはありません。意味は、解説記事をもとに載せます。

• CH：天井の高さ。Ceiling Height の略（株式会社ワンナップクリエイティブサービス「図面記号「GL・FL・CH」って何？」）
• SL：スラブ天端（スラブの上の面の高さ）（「建築のGL・SL・FLとは？図面の高さ記号の意味と違いを解説」）

スラブは、床になる板状の部分（資料1 では「床版（スラブ）」）です。

構造の略号

資料1 の構造の欄には、骨組みの材料と部位の略号が並んでいます。

梁は柱と柱の間に架ける横の部材、大梁は柱と柱をつなぐ梁、小梁は大梁と大梁の間に架ける梁、筋かいは柱と柱の間に斜めに入れる部材です。鉄骨は骨組みに使う鉄の部材、軽量鉄骨は薄い鉄の部材です。

構造の略号は、「建物の構造の種類｜木造・鉄骨造・鉄筋コンクリート造」と「建物の骨組みの部位名｜基礎・柱・梁・床」の記事で解説しています。

まとめ

国の建物の図面の略号は、基準の資料の「資料1 略号」に決まっています。GL は基準地盤面、FL は基準床面、BM はベンチマークで、ほかに階（RF・1F など）、大きさと間隔（W・H・t・@ など）、場所と設備（DS・PS・EV など）の略号があります。CH（天井の高さ）と SL（スラブの上の面の高さ）は資料1 に無い略語です。
