図面で、壁や床を切った面には、斜めの線や格子などの模様が描かれています。この模様で、その部分が何の材料でできているかを表します。国の建物の図面では、この記号を材料構造表示記号と呼び、基準の表（別表2）で決めています。この記事では、材料構造表示記号の読み方と、図面の尺度（縮尺）によって表し方が変わることを載せています。
材料構造表示記号は、切断面などの材料を表す記号
国土交通省の「建築工事設計図書作成基準」は、国の建物の図面の書き方を定めた基準です。この基準の3.6(2)1) は、材料構造表示記号を別表2 によるとしています。
材料構造表示記号の多くは、ハッチングで描かれます。ハッチングは、細い平行線や交差した線を並べて面を埋める描き方です。基準の3.3(3) は、ハッチングの線の間隔を、平行線の場合は線の太さの3倍以上、密集する交差線の場合は4倍以上とするとしています。3.3(4) は、塗りつぶしと、ぼかしのような表し方（スマッジング）をしないとしています。
記号は、図面の尺度で3つに分かれる

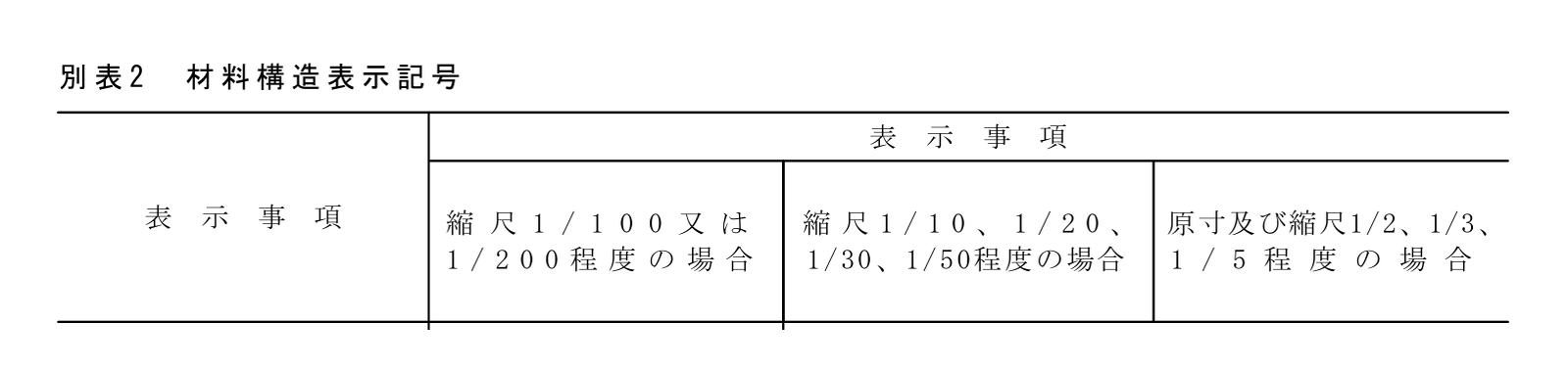

別表2 は、記号の表し方を、図面の尺度（原寸と縮尺。実物を何分の1で描くか）で次の3つの列に分けています。
- 縮尺 1/100 又は 1/200 程度の場合
- 縮尺 1/10、1/20、1/30、1/50 程度の場合
- 原寸及び縮尺 1/2、1/3、1/5 程度の場合
縮尺は、分母の数が大きいほど、実物を小さく描きます。表を見ると、小さく描く縮尺（1/100 など）の列の記号は簡単で、大きく描く縮尺（1/10〜1/50 や原寸に近い尺度）の列は、材料の形に近い描き方です。表の中で斜線が引かれた欄には、記号がありません。「実形に準じて表示する。」と書かれた欄は、実際の形に合わせて描く欄です。
尺度の読み方は、「建築図面の縮尺｜1/100・1/50など、図面ごとに違う理由」の記事で解説しています。
主な材料の記号
別表2 に並ぶ表示事項（記号を決めている材料や部分）は、次のとおりです。
| まとまり | 表示事項 | 中身（編集部の短い説明） |
|---|---|---|
| 骨組みの材料 | 鉄骨鉄筋コンクリート及び鉄筋コンクリート | 鉄の棒（鉄筋）とコンクリート、または鉄骨と鉄筋とコンクリートを組み合わせた材料 |
| 鉄骨 | 骨組みに使う鉄の部材 | |
| 木造壁（大壁） | 柱を壁の中に隠す木造の壁 | |
| れんが | 焼いた土のブロック | |
| 壁と間仕切り | ALC | 軽い気泡入りのコンクリートの板（資料1 では軽量気泡コンクリートパネル） |
| コンクリートブロック壁 | コンクリートのブロックを積んだ壁 | |
| 軽量鉄骨下地間仕切壁（一般・遮音） | 薄い鉄の骨組みに板を張った、部屋を仕切る壁 | |
| 既製間仕切（スタッド式・パネル式・スタッドパネル式） | 工場で作った部材を組み立てる、部屋を仕切る壁 | |
| 仕上げ | 左官仕上げ | モルタルなどをこてで塗った仕上げ |
| 石材又は擬石 | 石、または石に似せて作った材料 | |
| タイル、畳 | 張ったタイル、敷いた畳 | |
| 木材 | 木材（構造材・補助構造材・化粧材・集成材・合板） | 骨組みの木、その補助の木、見える所に使う木、薄い板を貼り合わせた木など |
| そのほかの材料 | 保温・断熱吸音材 | 熱や音を伝えにくくする材料 |
| 防水層 | 水を通さないようにする層 | |
| リブラス・メタルラス及びワイヤラス | 塗り壁の下地にする金網 | |
| 成形緩衝材、伸縮目地材 | 衝撃を和らげる材料、材料の伸び縮みを受け止める継ぎ目の材料 | |
| コンクリート打増し | コンクリートを決まった寸法より厚く打つ部分 | |
| 地面と地業 | 地盤、砂利・砂・砕石、割り石 | 建物を支える地面と、その上に敷く石など |
| 鉄筋とボルト | 鉄筋（D10〜D32）、高力ボルト（M12〜M24）、溶融亜鉛めっき高力ボルト、普通ボルト | 太さ別の鉄筋と、太さ別のボルト（高力ボルトは強い力で締めるボルト） |
| 梁の穴 | 梁貫通孔（50〜400） | 配管などのために梁（柱の間に架ける横の部材）に開ける穴の、大きさ別の記号 |
「まとまり」の分け方と「中身」の説明は編集部が付けたもので、別表2 には区切りも説明もありません。別表2 にはコンクリート打増しの行はありますが、鉄筋を入れないコンクリートだけの記号の行はありません。

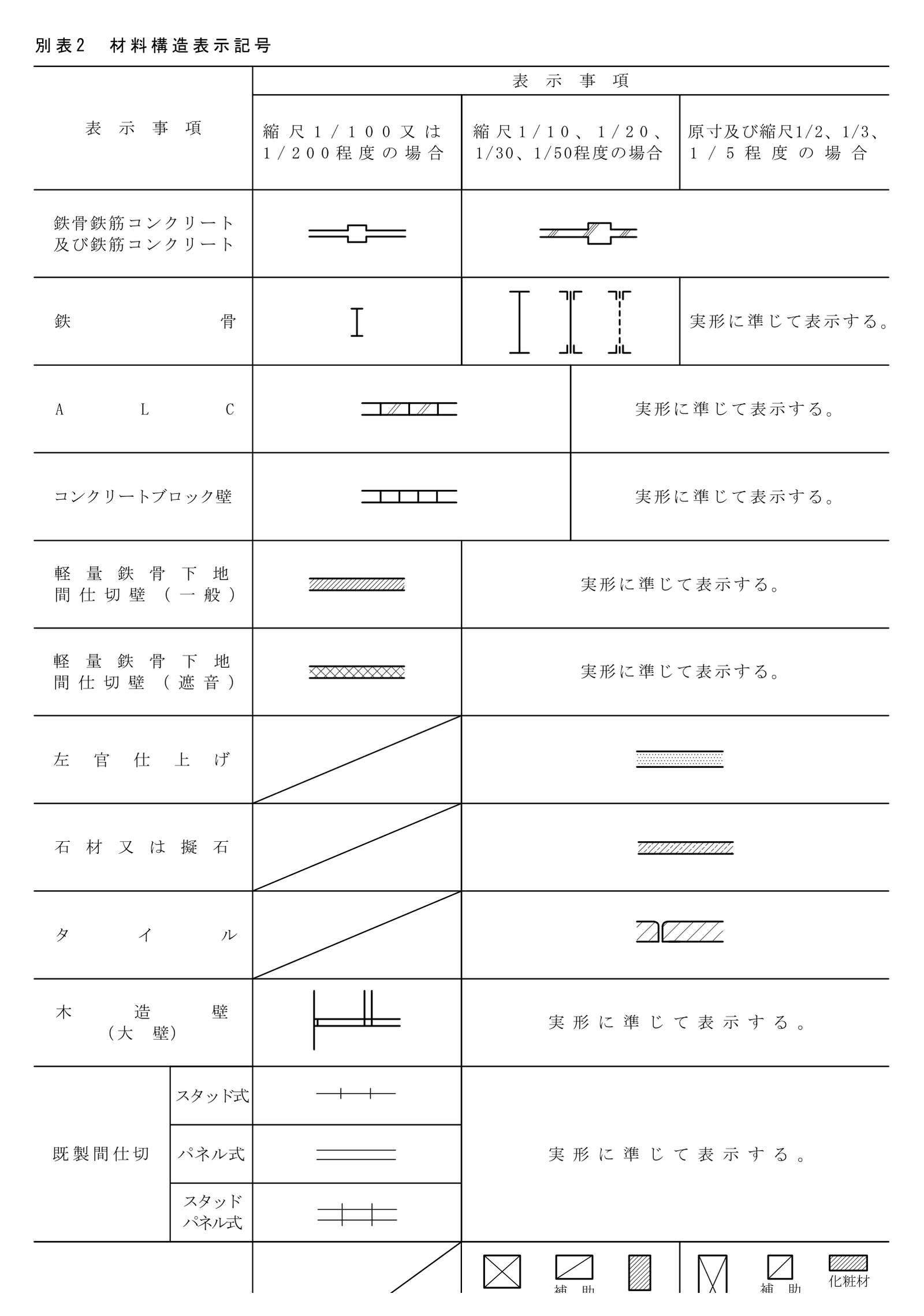

たとえば鉄骨は、1/100・1/200 程度では I の形の短い記号、1/10〜1/50 程度では鉄骨の断面の形に近い記号で表し、原寸に近い尺度では実形に準じて描きます。

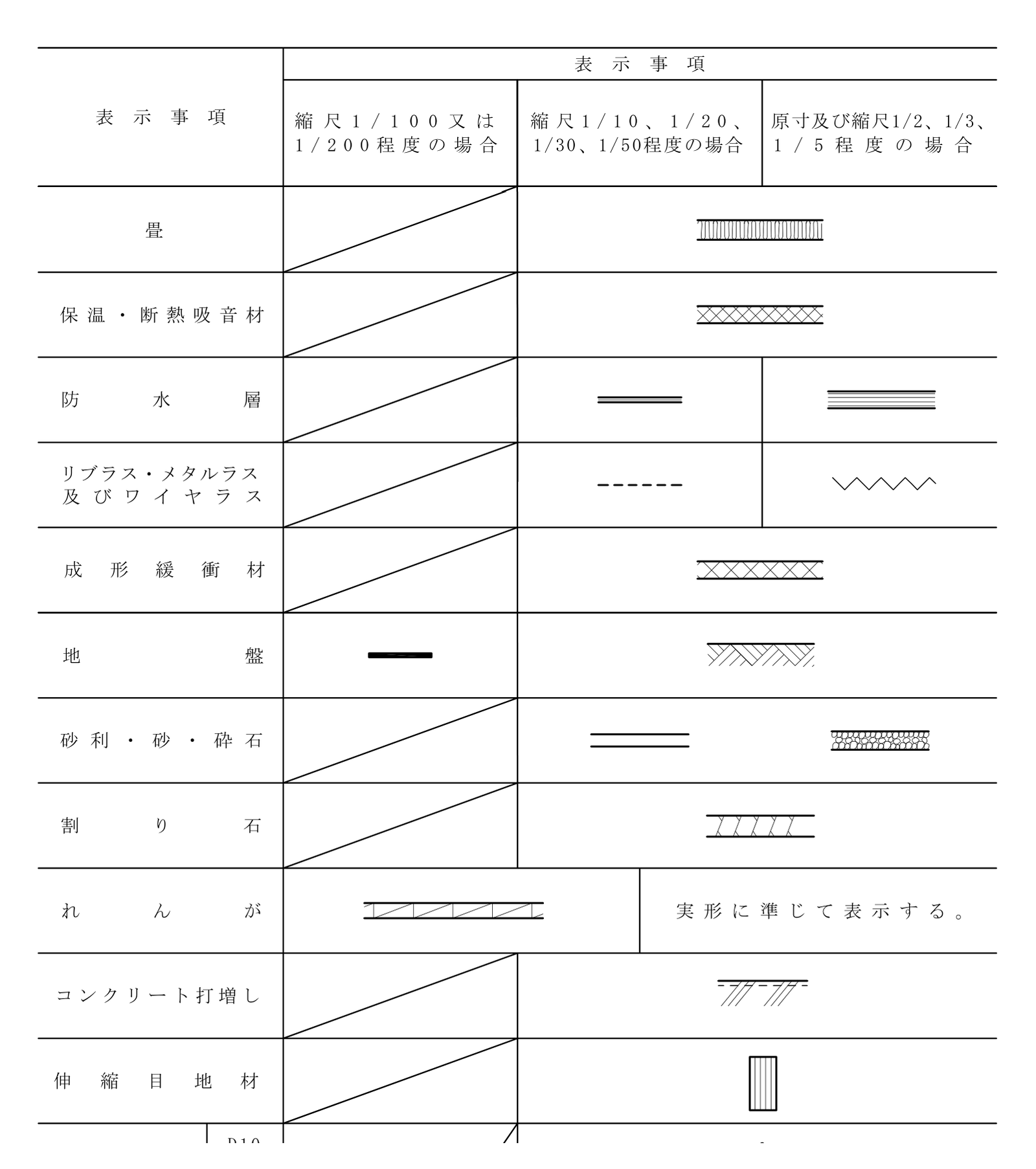

次の図は、仕上げや断熱材、地盤などの行です。
保温・断熱吸音材は、熱や音を伝えにくくする材料です。地盤は、建物を支える地面のことです。建物の骨組みの材料の種類は、「建物の構造の種類｜木造・鉄骨造・鉄筋コンクリート造」の記事で解説しています。
別表に無い材料は、実形と説明で表す
基準の3.6(2) は、別表2 の使い方について、次のことも決めています。
- 別表2 に無いものは、尺度に応じて実際の形を描き、必要な説明を書く（3.6(2)2)）
- 記号で表す長さが長い場合は、端の部分だけ記号を描き、真ん中を省略してよい（3.6(2)3)）
- 同じ図の中で、違う尺度の記号を混ぜて使わない（3.6(2)4)）
別表2 に無い記号をその図面で使う場合の説明の書き方は、「建築図面の凡例の読み方｜図面ごとの記号の説明」の記事で解説しています。
まとめ
材料構造表示記号は、切断面などの材料を表す記号で、国の建物の図面では別表2 で決まっています。記号は、1/100・1/200 程度、1/10〜1/50 程度、原寸と 1/2〜1/5 程度の3つの尺度で表し方が違います。別表2 に無いものは実際の形と説明で表し、同じ図で違う尺度の記号を混ぜません。
