透視図（パース）とは｜平面図・立面図との違い

＊2026年9月29日に確認した内容です。透視図の説明は、DAIKEN「建築用語集：透視図」と、武蔵野美術大学「造形ファイル：正投影図法」によります。図面の決まりは、国土交通省の「建築工事設計図書作成基準（令和2年改定）」と「公共建築設計業務委託共通仕様書（令和6年改定）」によります。

透視図（パース）は、建物を特定の視点から見た立体の姿を描いた図です。平面図や立面図も建物を表す図ですが、描き方と使い方が違います。この記事では、透視図が何か、平面図・立面図とどう違うか、国の建物の図面の中でどう扱われているかを載せています。

透視図は、透視図法で描いた立体的な図

建材メーカーの DAIKEN は、建築用語集で、透視図を「透視図法を用いて描かれた立体的な図」とし、「パースペクティブ」「パース」とも呼ばれる、としています。建築の設計では、主に、建物の内側（内観）と外側（外観）を特定の視点から見たときの建築パース（完成予想図など）として使われる、としています。

同じ用語集は、立体的な図がすべて透視図になるわけではなく、透視図法に沿って描いたものだけが透視図になる、としています。透視図法には一点透視・二点透視・三点透視の3種類があり、消失点の数で分かれる、としています。消失点は、奥へ向かう線が集まっていく点のことです。

透視図法の仕組みは、「建築3DCGパースの透視図法とは｜遠くの物ほど小さく描く仕組み」の記事で解説します（準備中）。

平面図・立面図は、縮尺で描き、寸法を測れる

平面図は建物の各階を水平に切って上から見た図、立面図は建物の外側を横から見た図です。武蔵野美術大学の「造形ファイル」は、平面図などを描く正投影図法を、物の形（高さ・幅・奥行き）を正確に表せる方法、としています。同じ説明の中で、投影法（立体を平らな面に表す決まり）には、透視投影と平行投影があり、正投影図法は平行投影（遠近をつけずに、平行な線のまま写す方法）の1つとしています。

国の建物の図面の書き方を定めた「建築工事設計図書作成基準」は、図面の尺度（原寸と縮尺。実物を何分の1で描くか）を13種類に決め（3.4）、平面図・立面図・断面図は 1/100 又は 1/200 で描くとしています（4.2）。寸法は、ミリメートルの数字で書き込みます（3.5）。平面図・立面図は、決まった縮尺で描き、寸法を書き込む図です。

透視図と平面図・立面図の違い

同じ見本の家を、立面図と透視図で並べると、次のようになります。

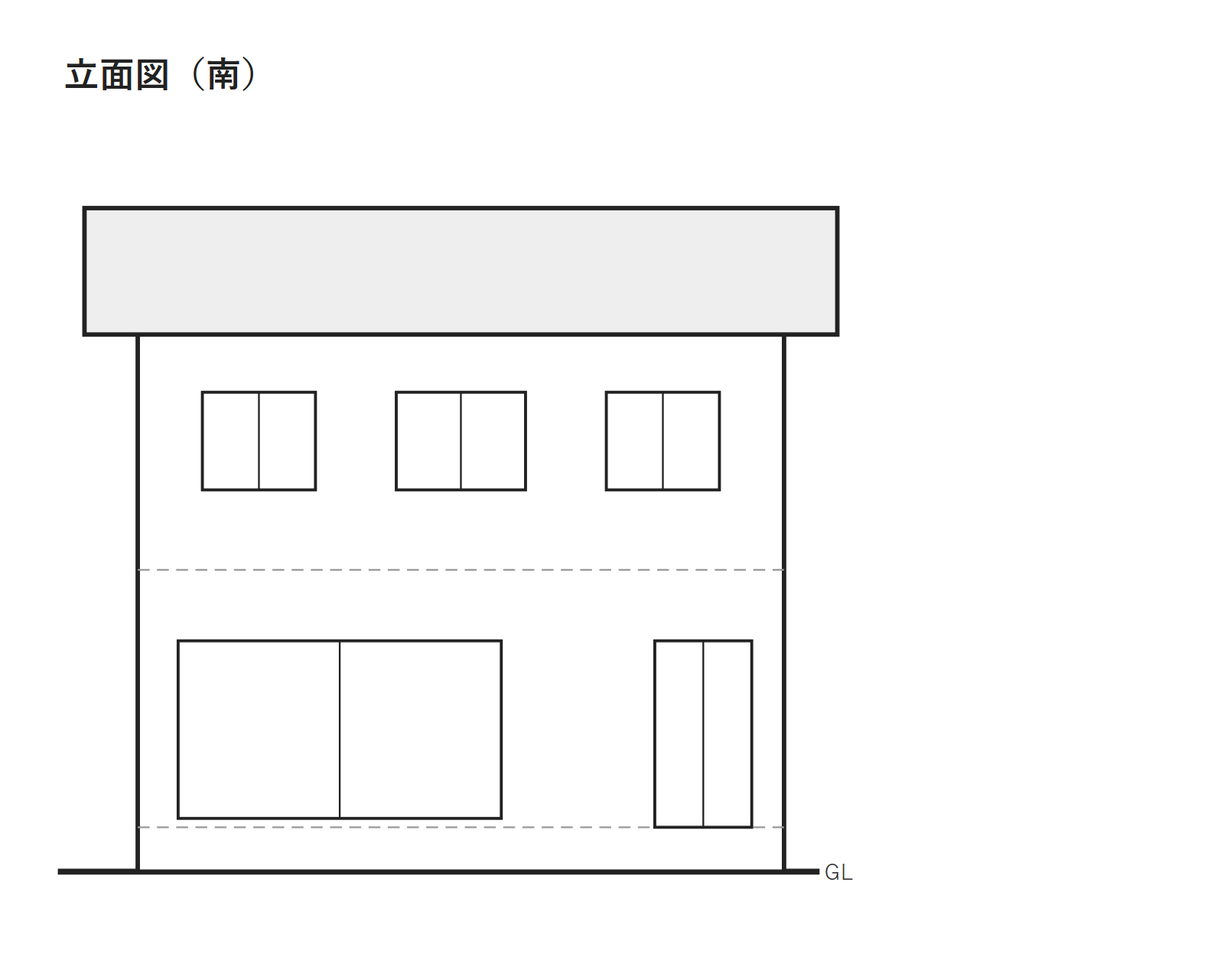

立面図（南）

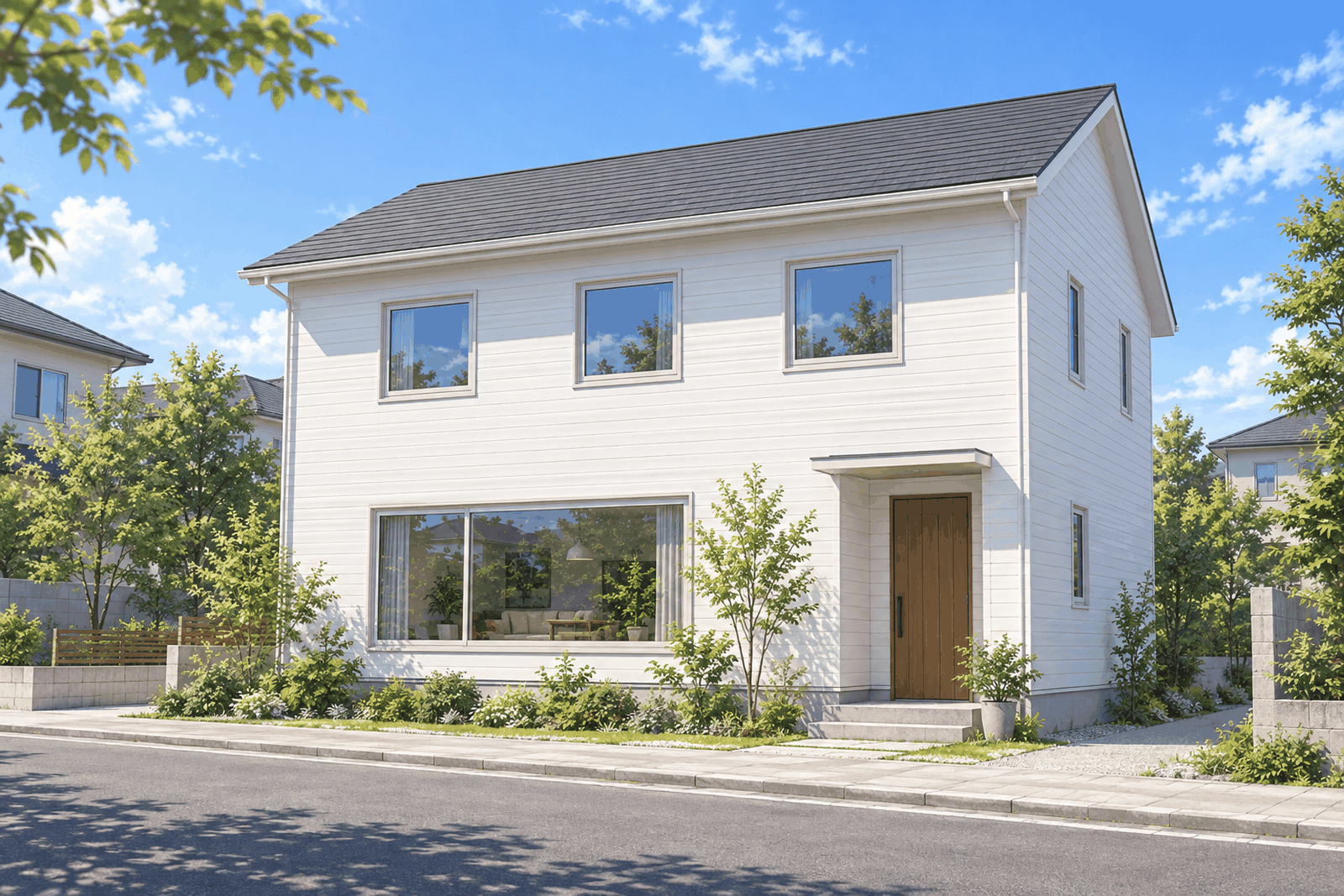

透視図（外観）

違いを表にすると、次のとおりです。

平面図・立面図の側は、造形ファイルと国土交通省の基準によります。透視図の側は、DAIKEN の建築用語集と、基準に決まりが無いことによります。

国の建物の図面一式に、透視図は入っていない

国土交通省の基準の4.2 は、国の建物の工事の図面一式（建物1つ分の図面をまとめたもの）に入る32種の図面を並べています。この32種に、透視図は入っていません。

国の建物の設計の仕事を頼むときの決まり（公共建築設計業務委託共通仕様書）は、3.7 の2 で、「透視図作成等の簡易な業務」を、設計を請け負った会社が発注者の承諾を得ずにほかの会社へ頼んでよい業務に挙げています。透視図の作成は、図面一式とは別に、設計の仕事の中の簡易な業務の1つとして挙がっています。

図面一式の32種の並びは、「建築図面一式の並び｜表紙・図面目録から設備図まで」の記事で解説しています。

まとめ

透視図（パース）は、透視図法で描いた立体的な図で、建築では完成予想図などとして使われます。平面図・立面図は、形と寸法を正確に表す正投影図法で、決まった縮尺で描き、寸法を書き込みます。国の建物の図面一式の32種に、透視図は入っていません。
